Check Valve Stainless Steel là gì? Cấu tạo, phân loại và cách chọn đúng loại

Mở bài: Vì sao check valve stainless steel được sử dụng nhiều trong hệ thống công nghiệp?

Trong các hệ thống trạm bơm, đường ống dẫn nước, dung dịch hóa chất hay khí nén công nghiệp hiện đại, hiện tượng dòng chảy ngược dòng ngoài ý muốn luôn tiềm ẩn những rủi ro lớn. Khi dòng lưu chất bị đảo chiều đột ngột, hệ thống của bạn có thể phải đối mặt với tình trạng làm hỏng thiết bị nặng nề, sụt giảm hiệu suất vận hành nghiêm trọng và gia tăng phi mã chi phí bảo trì.

Dẫu vậy, một dòng van một chiều thông thường cấu thành từ vật liệu phổ thông đôi khi không thể đáp ứng được các yêu cầu khắc nghiệt khi phải làm việc liên tục trong môi trường có độ ẩm cao, hóa chất ăn mòn mạnh hoặc nhiệt độ vận hành lớn. Đó chính là lý do check valve stainless steel ra đời như một giải pháp tối ưu, sử dụng vật liệu thép không gỉ cao cấp giúp tăng mạnh khả năng chống ăn mòn và kéo dài tuổi thọ toàn diện cho đường ống. Bài viết chuyên sâu này sẽ phân tích chi tiết khái niệm, cấu trúc, các chủng loại phổ biến và phương pháp lựa chọn chuẩn xác nhất.

Kiến thức nền

Van 1 chiều thép không gỉ là gì?

Check valve stainless steel là van một chiều được chế tạo chủ yếu từ thép không gỉ (stainless steel), có chức năng cho phép dòng chất lỏng hoặc khí đi qua theo một hướng nhất định và tự động ngăn dòng chảy ngược. Loại van này thường được sử dụng trong các hệ thống yêu cầu độ bền cao và khả năng chống ăn mòn tốt.

Về mặt thuật ngữ kỹ thuật, khái niệm này bao gồm hai phần cấu thành:

• Check valve: Chỉ dòng van một chiều, hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng chảy mà không cần sự can thiệp từ bộ điều khiển bên ngoài.

• Stainless steel: Tên gọi quốc tế của thép không gỉ, nổi bật với đặc tính chống oxy hóa vượt trội.

Chức năng cốt lõi của thiết bị này là bảo vệ tuyệt đối an toàn cho máy bơm, duy trì mức áp suất ổn định trong mạch và ngăn chặn triệt để tình trạng nhiễm bẩn chéo dòng chảy.

Cấu tạo của check valve stainless steel

Để chịu đựng được áp lực cao và môi trường khắc nghiệt, một chiếc van 1 chiều thép không gỉ chuẩn được cấu thành từ ba bộ phận chính:

1. Thân van inox: Là lớp vỏ bọc bên ngoài làm nhiệm vụ bảo vệ cơ cấu tinh xảo bên trong và chịu lực trực tiếp từ áp lực dòng chảy. Vật liệu phổ biến thường là inox 304 hoặc inox 316.

2. Bộ phận đóng mở: Bao gồm đĩa van, bi van, lò xo đàn hồi và trục dẫn hướng. Tổ hợp này sẽ tự động đẩy mở khi có dòng chảy thuận và sập chặt lại khi xuất hiện dòng chảy ngược.

3. Bộ phận làm kín: Bao gồm hệ thống gioăng đệm và seat van chuyên dụng giúp đảm bảo độ khít tuyệt đối, hạn chế tối đa rò rỉ lưu chất.

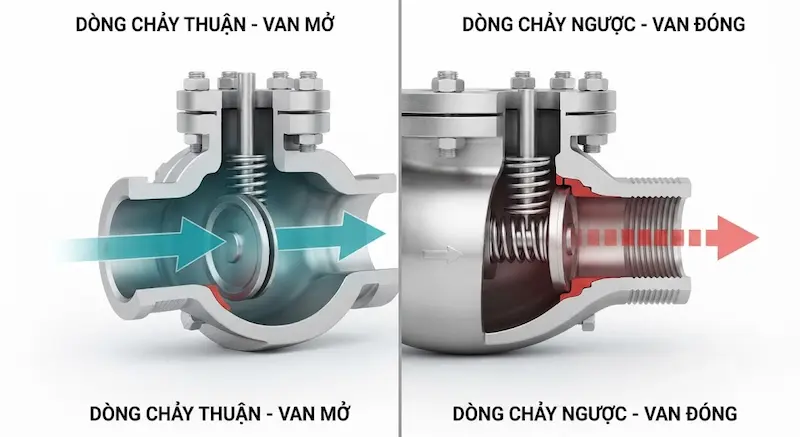

Nguyên lý hoạt động của stainless steel check valve

Cơ chế vận hành của dòng van này diễn ra hoàn toàn tự động theo quy luật áp suất:

• Khi dòng chảy đúng hướng: Áp suất chất lỏng tác động trực tiếp lên đĩa hoặc bi van, vượt qua lực cản để đẩy van mở ra, cho phép lưu chất đi qua thông suốt.

• Khi dòng chảy đảo chiều: Áp suất ngược tác động lên bộ phận đóng mở kết hợp với trọng lực hoặc lực lò xo ép chặt van vào đế, ngăn chặn hoàn toàn dòng hồi lưu.

Điểm đặc biệt nhất là van không cần sử dụng bất kỳ nguồn năng lượng hay bộ điều khiển bên ngoài nào, giúp tối ưu hóa chi phí vận hành cho doanh nghiệp.

Phân tích chuyên sâu

Các loại van 1 chiều thép không gỉ phổ biến

1. Stainless Steel Swing Check Valve (Van một chiều lá lật inox)

• Đặc điểm: Sử dụng đĩa van thiết kế dạng bản lề, hoạt động dựa vào lực đẩy của dòng chảy để nâng đĩa lên.

• Ưu điểm: Phù hợp hoàn hảo cho các đường ống có kích thước lớn, tổn thất áp suất qua van rất thấp.

• Ứng dụng: Hệ thống cấp nước đô thị và các nhà máy công nghiệp lớn.

2. Stainless Steel Spring Check Valve (Van một chiều lò xo inox)

• Đặc điểm: Sử dụng lực đàn hồi của lò xo để ép đĩa van luôn ở trạng thái đóng khi không có dòng chảy.

• Ưu điểm: Phản hồi đóng mở cực nhanh, linh hoạt lắp đặt được theo nhiều hướng khác nhau.

• Ứng dụng: Hệ thống khí nén công nghiệp và các trạm bơm áp lực cao.

3. Stainless Steel Wafer Check Valve (Van một chiều dạng kẹp inox)

• Design: Thiết kế mỏng, dạng đĩa tròn gọn nhẹ, được kẹp trực tiếp ở giữa hai mặt bích đường ống.

• Ưu điểm: Tiết kiệm tối đa không gian lắp đặt, trọng lượng nhẹ, dễ dàng thi công.

• Ứng dụng: Các hệ thống đường ống công nghiệp quy mô lớn.

4. Stainless Steel Threaded Check Valve (Van một chiều ren inox)

• Đặc điểm: Sử dụng kiểu kết nối bằng ren trong hoặc ren ngoài chắc chắn.

• Ứng dụng: Thường dùng cho các hệ thống đường ống nhỏ, thiết bị dân dụng và công nghiệp nhẹ.

Thông số quan trọng khi lựa chọn check valve stainless steel

1. Vật liệu inox (Mác thép):

   • Inox 304: Chống ăn mòn tốt ở mức độ tiêu chuẩn, giá thành hợp lý, phù hợp cho nước sạch và môi trường dân dụng.

   • Inox 316: Có bổ sung thêm nguyên tố Molypden giúp chống ăn mòn cực kỳ cao, chuyên dùng cho hóa chất, nước biển và dược phẩm.

2. Kích thước và kiểu kết nối: Cần xác định chính xác đường kính danh nghĩa (DN15, DN20, DN50...) cùng chuẩn kết nối ren hay mặt bích tương thích với đường ống.

3. Áp suất và nhiệt độ làm việc: Luôn kiểm tra thông số áp suất định mức (Pressure rating) và nhiệt độ tối đa của hệ thống. Chọn sai thông số sẽ dẫn đến rò rỉ hoặc phá hủy cấu trúc van.

So sánh van 1 chiều thép không gỉ với các loại van một chiều khác

Insight chuyên gia: van 1 chiều thép không gỉ đòi hỏi chi phí đầu tư ban đầu cao hơn các dòng vật liệu khác, nhưng lại là sự lựa chọn tối ưu và kinh tế nhất về lâu dài khi hệ thống đòi hỏi độ bền bỉ và tính ổn định tuyệt đối trong môi trường khắc nghiệt.

Vì sao nên chọn van 1 chiều thép không gỉ?

Sử dụng dòng van này giúp hệ thống tránh khỏi hiện tượng oxy hóa nhanh, vận hành mượt mà trong các môi trường khắc nghiệt, bề mặt nhẵn bóng dễ dàng vệ sinh vi sinh và sở hữu tuổi thọ hoạt động vượt trội. Do đó, thiết bị này đặc biệt phù hợp với các ngành công nghiệp đòi hỏi tiêu chuẩn khắt khe như thực phẩm, dược phẩm, hóa chất và hàng hải.

Ứng dụng thực tế

Check valve stainless steel được sử dụng ở đâu?

1. Trong hệ thống cấp nước và xử lý nước

• Ứng dụng: Lắp đặt ngay tại ngõ ra của máy bơm nước, các tuyến ống cấp nước sạch và hệ thống màng lọc RO công nghiệp.

• Vai trò: Ngăn chặn dòng nước chảy ngược làm quay ngược cánh bơm, bảo vệ động cơ khỏi nguy cơ cháy nổ.

2. Trong ngành thực phẩm và dược phẩm

• Yêu cầu: Đòi hỏi vật liệu có bề mặt nhẵn bóng, tuyệt đối không gây nhiễm bẩn nguồn nguyên liệu, dễ dàng tháo rửa khử trùng định kỳ.

3. Trong ngành công nghiệp hóa chất

• Ứng dụng: Chèn vào hệ thống đường ống dẫn axit, dung dịch kiềm và các thiết bị phản ứng hóa học nhờ khả năng chịu ăn mòn xuất sắc của thép không gỉ.

Sai lầm thường gặp khi sử dụng van 1 chiều thép không gỉ

• Sai lầm 1: Chọn sai cấp độ inox (Dùng 304 thay vì 316 cho môi trường nước biển)

  • Hậu quả: Ion muối tấn công làm rỗ bề mặt inox, gây gỉ sét và làm hỏng van sau thời gian ngắn.

• Sai lầm 2: Lắp đặt ngược chiều dòng chảy

  • Hậu quả: Khóa cứng đường ống, gây cản trở hoàn toàn lưu chất di chuyển.

• Sai lầm 3: Bỏ qua thông số áp suất hệ thống, dẫn đến việc áp lực dòng vượt quá giới hạn chịu đựng làm biến dạng cơ cấu đóng mở bên trong van.

Hướng dẫn / Checklist

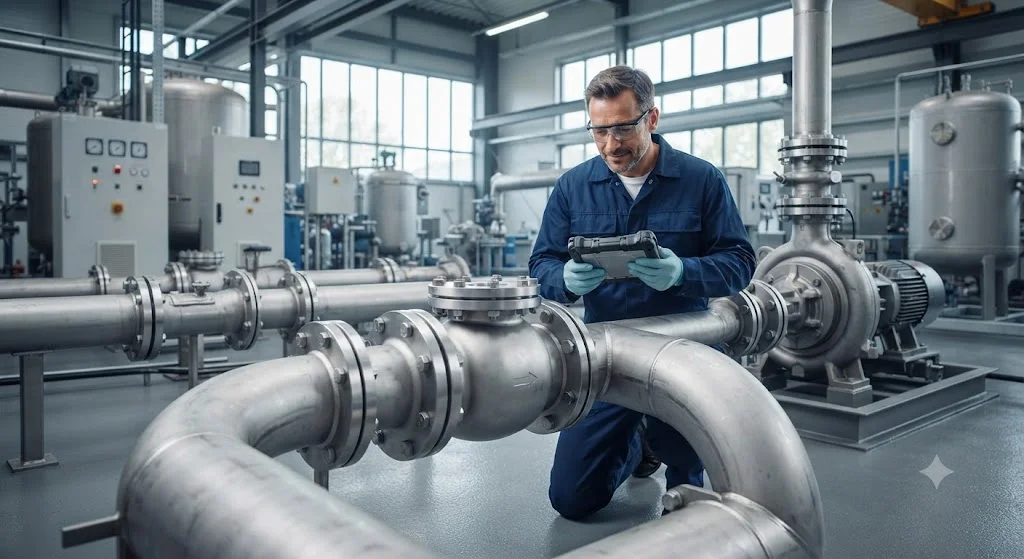

Checklist chọn và lắp đặt check valve stainless steel

• Bước 1: Xác định rõ điều kiện môi trường sử dụng thực tế

  •  Lưu chất vận hành là nước sạch, khí nén, hóa chất hay nước biển?

  •  Môi trường có chứa thành phần ăn mòn mạnh không?

  •  Biên độ nhiệt độ làm việc tối đa đạt bao nhiêu?

• Bước 2: Lựa chọn đúng chủng loại van phù hợp

  •  Chọn dạng van lá lật (Swing), van lò xo (Spring), dạng kẹp (Wafer) hay dạng ren (Threaded).

• Bước 3: Kiểm tra thông số kỹ thuật chi tiết

  •  Vật liệu thân van chuẩn Inox 304 hoặc Inox 316.

  •  Kích thước đường kính danh nghĩa (DN) tương thích.

  •  Ngưỡng áp suất làm việc và kiểu kết nối chính xác.

• Lưu ý quan trọng khi thi công lắp đặt:

  • Kiểm tra kỹ ký hiệu mũi tên chỉ hướng dòng chảy trên thân van.

  • Vệ sinh sạch sẽ toàn bộ mạt hàn, rác thải trong đường ống trước khi lắp.

  • Tiến hành chạy thử và kiểm tra rò rỉ áp lực sau khi vận hành hệ thống.

FAQ

Câu hỏi thường gặp về van 1 chiều thép không gỉ

Check valve stainless steel dùng để làm gì trong hệ thống đường ống?

 Thiết bị này có chức năng chính là ngăn chặn hoàn toàn dòng chảy ngược chiều, đồng thời định hướng cho lưu chất bên trong chỉ được phép di chuyển theo một chiều cố định nhằm bảo vệ các thiết bị phía trước như máy bơm.

Nên chọn mác inox 304 hay inox 316 cho van 1 chiều thép không gỉ?

 Inox 316 là lựa chọn tối ưu nhất cho các môi trường có tính ăn mòn cao như hóa chất mạnh hoặc nước biển nhờ có thêm thành phần Molypden. Trong khi đó, inox 304 phù hợp và tiết kiệm chi phí hơn cho các ứng dụng cấp nước sạch thông thường.

Van 1 chiều thép không gỉ có thể sử dụng cho hệ thống dẫn nước nóng không?

 Có. Van inox hoàn toàn chịu được nhiệt độ cao, tuy nhiên bạn cần kiểm tra kỹ giới hạn nhiệt độ của cả model van và vật liệu gioăng làm kín đi kèm để đảm bảo độ bền tối đa.

Vì sao nên đầu tư check valve bằng inox thay vì các dòng van nhựa?

 Van inox sở hữu độ bền cơ học cao hơn hẳn, chịu được áp suất và nhiệt độ lớn, không bị lão hóa giòn gãy theo thời gian, là giải pháp lâu dài cho các hệ thống công nghiệp nặng.

Làm thế nào để bảo trì định kỳ van 1 chiều thép không gỉ hiệu quả?

 Bạn nên lên lịch kiểm tra độ kín của đĩa van, tình trạng lão hóa của gioăng làm kín và độ linh hoạt của cơ cấu đóng mở sau mỗi chu kỳ vận hành để kịp thời xử lý sự cố.

Kết luận + CTA

Chọn đúng check valve stainless steel giúp hệ thống vận hành bền bỉ

Check valve stainless steel thực sự là giải pháp kỹ thuật đỉnh cao dành cho các hệ thống đường ống đòi hỏi tiêu chuẩn kiểm soát dòng chảy khắt khe và độ bền cơ học vượt trội. Nhờ đặc tính ưu việt của vật liệu thép không gỉ, van hoạt động cực kỳ ổn định trong những môi trường khắc nghiệt nhất. Việc lựa chọn chính xác chủng loại van, mác inox 304 hoặc 316 cùng thông số áp suất phù hợp sẽ giúp doanh nghiệp tối ưu hóa hiệu suất và tiết kiệm tối đa chi phí bảo trì.
