Vent Check Valve là gì? Cấu tạo, nguyên lý hoạt động và cách lựa chọn

Mở bài: Vì sao vent check valve đóng vai trò quan trọng trong hệ thống công nghiệp?

Trong nhiều hệ thống đường ống, bồn chứa hoặc các thiết bị cơ khí công nghiệp hiện đại, việc kiểm soát chính xác áp suất và điều hướng dòng khí luôn là bài toán cốt lõi để duy trì vận hành ổn định. Nếu không may xảy ra hiện tượng khí hoặc chất lỏng bị hồi lưu trái phép, hệ thống của bạn rất dễ phải đối mặt với tình trạng mất ổn định áp suất nghiêm trọng, hư hỏng thiết bị đột ngột và làm sụt giảm đáng kể hiệu suất làm việc tổng thể.

Bên cạnh đó, một số hệ thống chuyên biệt vừa đòi hỏi khả năng thông hơi (venting) linh hoạt để cân bằng áp, vừa bắt buộc phải ngăn chặn tuyệt đối dòng chảy ngược. Đó chính là lý do kỹ thuật mà vent check valve ra đời và trở thành thiết bị không thể thiếu. Bài viết chuyên sâu này sẽ giúp bạn giải mã chi tiết van 1 chiều thông hơi là gì, cấu trúc vận hành, các chủng loại phổ biến cũng như phương pháp lựa chọn chuẩn xác nhất.

Kiến thức nền

Vent Check Valve là gì?

Van 1 chiều thông hơi là loại van kết hợp chức năng thông hơi (vent) và van một chiều (check valve), cho phép khí hoặc chất lỏng đi qua theo một hướng nhất định nhưng ngăn dòng chảy ngược vào hệ thống. Thiết bị thường được sử dụng để kiểm soát áp suất, bảo vệ đường ống, bồn chứa và các thiết bị công nghiệp.

Xét về mặt cấu thành tên gọi và chức năng kỹ thuật:

• Vent (Thông hơi): Đảm nhiệm nhiệm vụ xả khí dư, giải phóng hoặc cân bằng áp suất đột ngột bên trong hệ thống đường ống và bồn chứa.

• Check valve (Van một chiều): Chỉ cho phép dòng lưu chất di chuyển theo một chiều thiết kế, tự động đóng chặt khi có áp lực quay ngược.

Vai trò chủ đạo của thiết bị này là duy trì áp suất ở mức an toàn, triệt tiêu dòng hồi lưu, giảm thiểu tối đa nguy cơ hỏng hóc thiết bị đầu nguồn và được ứng dụng rộng rãi trong hệ thống khí nén, bồn chứa hóa chất, thiết bị chân không cùng nhiều mạng lưới đường ống công nghiệp khác.

Cấu tạo của van 1 chiều thông hơi

Để thực hiện đồng thời hai nhiệm vụ phức tạp là điều hướng dòng chảy và thông hơi cân bằng áp, một chiếc van 1 chiều thông hơi tiêu chuẩn được cấu thành từ các bộ phận chính:

1. Thân van: Là lớp vỏ bọc bảo vệ các chi tiết tinh xảo bên trong, đồng thời chịu trách nhiệm kết nối trực tiếp với đường ống. Thường được chế tạo từ các vật liệu bền bỉ như đồng thau, inox cao cấp, nhựa kỹ thuật hoặc hợp kim chuyên dụng.

2. Bộ phận van một chiều: Bao gồm các linh kiện như bi van, đĩa van, lò xo đàn hồi và gioăng làm kín chuyên dụng. Cụm này có nhiệm vụ cho phép lưu chất thông suốt khi đúng chiều và lập tức đóng kín khi xuất hiện áp lực ngược.

3. Bộ phận thông hơi (Vent): Cơ chế thoát khí thông minh giúp hệ thống tự động giải phóng áp suất dư thừa hoặc bù khí khi xuất hiện chênh lệch áp, bảo vệ kết cấu không bị biến dạng.

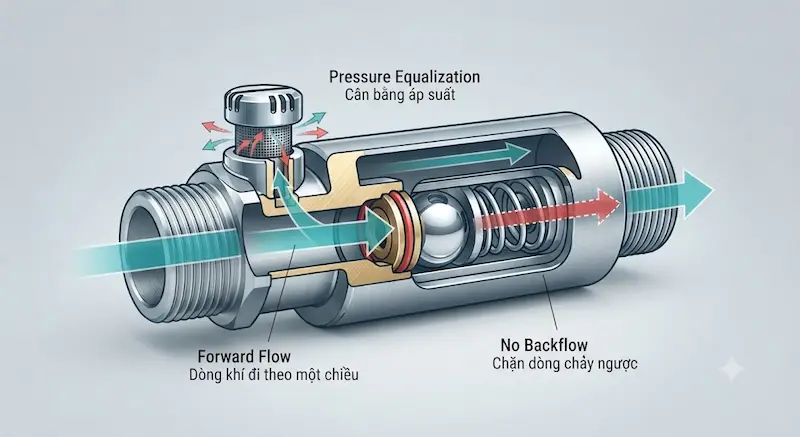

Nguyên lý hoạt động của van 1 chiều thông hơi

Cơ chế vận hành của vent check valve diễn ra tự động dựa trên sự biến thiên áp suất thực tế trong mạch:

• Khi áp suất ở trạng thái bình thường: Áp lực từ dòng đầu vào tác động trực tiếp thắng được lực cản lò xo, khiến van mở ra hoàn toàn để khí hoặc chất lỏng di chuyển qua.

• Khi xuất hiện dòng chảy ngược: Áp suất đảo chiều đẩy ngược dòng, tác động lực trực tiếp lên đĩa van kết hợp với lực đàn hồi ép chặt cơ cấu làm kín, chặn đứng hoàn toàn hiện tượng hồi lưu.

• Khi áp suất biến động đột ngột: Chức năng thông hơi (vent) kích hoạt giúp hệ thống giải phóng bớt áp suất dư thừa ra ngoài hoặc ngăn ngừa hiệu quả hiện tượng chân không cục bộ có thể làm xẹp bồn chứa.

Phân tích chuyên sâu

Các loại van 1 chiều thông hơi phổ biến hiện nay

1. Van 1 chiều thông hơi khí nén

• Đặc điểm: Thiết kế tối ưu với kích thước nhỏ gọn, tốc độ phản hồi cực nhanh, chuyên dùng trong các hệ thống khí nén tự động hóa cao.

• Ứng dụng: Lắp đặt tại máy nén khí, các cụm xi lanh điều khiển và các dây chuyền sản xuất tự động.

2. Van 1 chiều thông hơi cho bồn chứa

• Đặc điểm: Chuyên trách kiểm soát áp suất trong các bồn chứa dung dịch, ngăn chặn triệt để hiện tượng chân không hoặc quá áp làm rạn nứt kết cấu bồn.

• Ứng dụng: Phổ biến trong bồn chứa hóa chất, bồn nhiên liệu và các bồn chứa nguyên liệu công nghiệp.

3. Van 1 chiều thông hơi inox

• Đặc điểm: Sở hữu khả năng chống ăn mòn hóa học tuyệt vời, chịu nhiệt độ và áp suất cao, hoạt động bền bỉ trong môi trường khắc nghiệt.

• Ứng dụng: Ngành công nghiệp thực phẩm, dược phẩm y tế và nhà máy hóa chất nặng.

Các thông số quan trọng khi lựa chọn van 1 chiều thông hơi

Để hệ thống đạt hiệu suất cao nhất, việc cân nhắc kỹ các thông số kỹ thuật sau là bắt buộc:

1. Áp suất làm việc: Cần kiểm tra rõ áp suất tối đa, áp suất mở van (cracking pressure) và giới hạn áp suất ngược cho phép. Nếu chọn sai thông số, van có thể không mở được hoặc gây rò rỉ lưu chất.

2. Lưu lượng dòng chảy: Xác định lưu lượng khí hoặc chất lỏng đi qua trong một đơn vị thời gian để tránh tình trạng gây tổn thất áp suất (áp lực sụt giảm) trên đường ống.

3. Vật liệu chế tạo: Tùy thuộc vào môi trường lưu chất để lựa chọn vật liệu tối ưu:

So sánh van 1 chiều thông hơi và check valve thông thường

Insight chuyên gia: van 1 chiều thông hơi vượt trội hơn hẳn các loại van một chiều truyền thống nhờ khả năng xử lý kép vừa chặn dòng ngược vừa thông hơi, là giải pháp sống còn cho các hệ thống bồn chứa và khí nén khép kín.

Vì sao hệ thống công nghiệp bắt buộc cần sử dụng van 1 chiều thông hơi?

Nếu hệ thống của bạn vận hành mà thiếu đi thiết bị này, áp suất bên trong có thể tăng vượt quá giới hạn thiết kế, gây nứt vỡ bồn chứa hoặc làm cháy máy nén khí phía trước. Thêm vào đó, dòng ngược không kiểm soát có thể mang theo tạp chất gây ô nhiễm nguồn nguyên liệu. Việc trang bị van 1 chiều thông hơi giúp bảo vệ toàn diện thiết bị, gia tăng độ ổn định tuyệt đối và cắt giảm tối đa chi phí bảo trì định kỳ.

Ứng dụng thực tế

Vent check valve được sử dụng ở đâu?

1. Trong hệ thống khí nén

• Ứng dụng: Lắp đặt tại máy nén khí, cụm bộ lọc khí xả và các thiết bị tự động hóa.

• Lợi ích: Giúp duy trì ổn định áp suất nhánh và ngăn chặn khí nén quay ngược làm tổn hại motor máy nén.

2. Trong các bồn chứa công nghiệp

• Ứng dụng: Tích hợp trên đỉnh các bồn chứa hóa chất, bồn dầu mỏ và bồn chứa khí hóa lỏng.

• Vai trò: Cân bằng áp suất không khí khi bơm xả dung dịch, bảo vệ tuyệt đối kết cấu thành bồn khỏi móp méo hay quá áp.

3. Trong ngành thực phẩm và dược phẩm

• Yêu cầu khắt khe về vật liệu inox vi sinh chống ăn mòn, độ kín khít tuyệt đối và dễ dàng tháo rửa vệ sinh để đảm bảo tiêu chuẩn an toàn sản sinh vô trùng.

Những sai lầm thường gặp khi sử dụng van 1 chiều thông hơi

• Sai lầm 1: Lắp sai chiều dòng chảy

  • Hậu quả: Van bị khóa cứng, không cho lưu chất đi qua, làm gián đoạn toàn bộ dây chuyền sản xuất.

• Sai lầm 2: Không kiểm tra kỹ áp suất mở van (cracking pressure)

  • Hậu quả: Van phản hồi quá chậm hoặc không mở được do áp suất hệ thống không đủ thắng lực lò xo.

• Sai lầm 3: Chọn sai chất liệu chế tạo so với môi trường lưu chất

  • Hậu quả: Sử dụng van nhựa hoặc đồng cho môi trường axit đậm đặc khiến thiết bị bị ăn mòn, thủng vỏ chỉ sau một thời gian ngắn vận hành.

Hướng dẫn / Checklist

Checklist lựa chọn và sử dụng vent check valve đúng cách

• Bước 1: Xác định rõ môi trường làm việc thực tế

  •  Lưu chất đi qua là khí nén, nước, dầu hay hóa chất đặc thù?

  •  Nhiệt độ vận hành tối đa của hệ thống đạt bao nhiêu độ C?

  •  Môi trường có chứa thành phần ăn mòn mạnh hay không?

• Bước 2: Kiểm tra chính xác các thông số kỹ thuật

  •  Lựa chọn đúng kích thước đường kính kết nối ren hoặc ống.

  •  Xác định ngưỡng áp suất làm việc và áp suất mở van phù hợp.

  •  Tính toán lưu lượng dòng chảy để không bị tổn thất áp suất.

  •  Chọn đúng vật liệu van (Nhựa, Đồng hay Inox).

• Bước 3: Kiểm tra nghiêm ngặt khi lắp đặt và vận hành

  •  Đã lắp đúng hướng mũi tên chỉ dẫn dòng chảy chưa?

  •  Các điểm kết nối ren hoặc cắm ống đã được siết kín khít?

  •  Áp suất thực tế của hệ thống có nằm trong giới hạn cho phép không?

  •  Lên lịch kiểm tra bảo dưỡng định kỳ tính năng thông hơi của van.

FAQ

Câu hỏi thường gặp về van 1 chiều thông hơi

Vent check valve dùng để làm gì trong hệ thống?

Van 1 chiều thông hơi giúp kết hợp kiểm soát dòng chảy một chiều đồng thời hỗ trợ thông hơi, xả áp suất dư và cân bằng áp suất tự động trong các hệ thống đường ống và bồn chứa khép kín.

Van 1 chiều thông hơi khác biệt như thế nào so với check valve thông thường?

Điểm khác biệt lớn nhất là van 1 chiều thông hơi  được tích hợp thêm chức năng thông hơi (vent), giúp vừa ngăn chặn dòng ngược vừa chủ động cân bằng áp suất tốt hơn hẳn so với van một chiều truyền thống.

Thiết bị van 1 chiều thông hơi có sử dụng tốt cho hệ thống khí nén không?

Có. Đây là một trong những ứng dụng phổ biến và quan trọng nhất của dòng van này trong các dây chuyền khí nén công nghiệp tự động hóa.

Nên chọn van 1 chiều thông hơi bằng chất liệu inox hay đồng?

Sự lựa chọn này phụ thuộc vào môi trường sử dụng. Inox là giải pháp hoàn hảo cho môi trường ăn mòn cao, thực phẩm hay y tế, trong khi đồng thau phù hợp với các hệ thống công nghiệp và khí nén thông thường để tối ưu chi phí.

Dấu hiệu nào cho thấy van 1 chiều thông hơi của hệ thống cần được thay thế?

Các dấu hiệu nhận biết gồm: xuất hiện hiện tượng rò rỉ khí/chất lỏng, áp suất hệ thống không ổn định, lưu lượng suy giảm bất thường hoặc van bị kẹt cứng cơ cấu đóng mở sau thời gian dài hoạt động.

Kết luận + CTA

Chọn đúng vent check valve giúp hệ thống vận hành an toàn hơn

Vent check valve là thiết bị kỹ thuật vô cùng quan trọng trong nhiều hệ thống công nghiệp hiện đại, đóng vai trò kép vừa kiểm soát dòng chảy một chiều vừa hỗ trợ thông hơi cân bằng áp suất hiệu quả. Việc lựa chọn đúng sản phẩm phụ thuộc hoàn toàn vào việc đánh giá chuẩn xác môi trường sử dụng, thông số áp suất, lưu lượng và vật liệu chế tạo phù hợp.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về vent check valve
