Globe Valve: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong hạ tầng cơ điện và đường ống công nghiệp, việc kiểm soát chính xác dòng chảy của các lưu chất như hơi nóng, hóa chất hay nước áp lực cao luôn đòi hỏi những thiết bị có độ tin cậy vượt trội. Sự cố rò rỉ áp suất hay xói mòn bề mặt làm kín khi tiết lưu dòng chảy có thể tàn phá đường ống và gây thất thoát năng lượng cực kỳ tốn kém. Để giải quyết triệt để bài toán này, thiết bị globe valve (van cầu) được coi là giải pháp hàng đầu, mang lại khả năng điều tiết lưu lượng tối ưu và độ bền bỉ đáng tin cậy cho các hệ thống đường ống phức tạp.

Globe Valve Là Gì?

Globe Valve (van cầu) là loại van công nghiệp sử dụng đĩa van chuyển động lên xuống vuông góc với dòng chảy nhằm đóng, mở hoặc điều tiết lưu lượng chất lỏng, hơi và khí với độ chính xác cao.

Tên Gọi Và Khái Niệm Tổng Quan

Tại Việt Nam, thiết bị này phổ biến với tên gọi là van cầu hay van yên ngựa, xuất phát từ hình dáng bên ngoài có phồng to giống quả địa cầu và cấu trúc vách ngăn bên trong tương tự chiếc yên ngựa.

Điểm đặc trưng nổi bật nhất của Van Cầu nằm ở khả năng chịu áp suất và nhiệt độ cao, cùng sự chính xác tuyệt đối khi thực hiện vai trò điều tiết lưu lượng. Không giống như các dòng van đóng mở nhanh khác, van cầu sinh ra để làm việc liên tục trong môi trường khắc nhiệt mà vẫn giữ được độ kín khít cao.

Nguyên Lý Hoạt Động Của Van Cầu

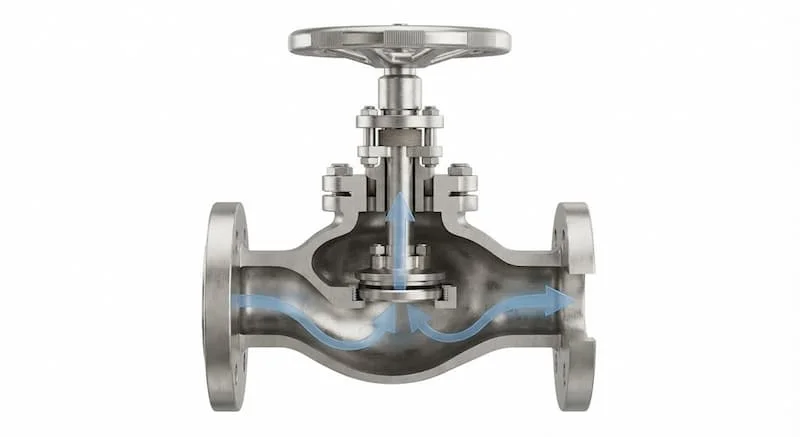

Cơ chế vận hành của van cầu dựa trên sự thay đổi khoảng cách giữa đĩa van và ghế van thông qua chuyển động quay của trục:

• Cấu tạo dòng chảy nội bộ: Bên trong thân van có một vách ngăn chia lòng van thành hai nửa. Ghế van nằm nằm ngang trên vách ngăn này, tạo ra cổng cho lưu chất đi qua.

• Quá trình đóng van: Khi quay vô lăng theo chiều kim đồng hồ, ty van đẩy đĩa van hạ xuống theo phương vuông góc với ghế van. Khi đĩa van ép chặt vào ghế van, dòng lưu chất hoàn toàn bị chặn lại.

• Quá trình mở và điều tiết: Khi xoay ngược chiều kim đồng hồ, ty van kéo đĩa van nâng lên rời khỏi ghế van. Khoảng cách giữa đĩa van và ghế van càng lớn thì lưu lượng đi qua càng nhiều. Do đĩa van di chuyển song song với hướng chuyển động của dòng chảy bị đổi hướng, người vận hành có thể tinh chỉnh lưu lượng rất chuẩn xác mà không gây xói mòn cục bộ quá mức.

Cấu Tạo Chi Tiết Của Van Cầu

Thành công về cơ học của van cầu đến từ sự kết hợp đồng bộ giữa các bộ phận chi tiết:

• Body (Thân van): Phần chứa toàn bộ linh kiện nội bộ và chịu áp lực trực tiếp từ dòng lưu chất. Thường được đúc nguyên khối bằng kim loại chắc chắn.

• Bonnet (Nắp van): Liên kết với thân van bằng ren hoặc bu lông, giữ cố định cụm ty van và bộ làm kín.

• Stem (Ty van/Trục van): Chuyển động cơ học từ bộ truyền động tới đĩa van. Có hai dạng chính là ty nổi (Rising Stem) và ty ẩn.

• Disc (Đĩa van): Bộ phận đóng mở trực tiếp. Có nhiều thiết kế đĩa van như dạng nút (Plug), dạng cầu (Ball) hoặc dạng kim (Needle).

• Seat (Ghế van): Bề mặt làm kín cố định trên vách ngăn thân van, kết hợp với đĩa van để chặn dòng chảy.

• Packing & Gland (Gioăng làm kín và Nắp ép): Ngăn chặn rò rỉ lưu chất dọc theo trục van ra ngoài môi trường.

• Handwheel / Actuator (Vô lăng / Bộ truyền động): Cung cấp lực quay thủ công hoặc tự động (điện, khí nén) để vận hành van.

Các Loại Van Cầu Phổ Biến

Để đáp ứng đa dạng yêu cầu lắp đặt, thiết bị Van Cầu được phân loại dựa theo nhiều tiêu chí kỹ thuật:

Phân Loại Theo Kiểu Kết Nối

• Nối ren: Dùng cho đường ống nhỏ từ DN15 đến DN50, áp suất vừa và nhỏ.

• Mặt bích: Tiêu chuẩn phổ biến cho dải kích thước lớn, chịu lực tốt, dễ tháo lắp bảo trì.

• Hàn (Socket Weld / Butt Weld): Sử dụng cho đường ống chịu áp suất và nhiệt độ siêu cao, loại bỏ hoàn toàn nguy cơ rò rỉ khớp nối.

Phân Loại Theo Vật Liệu Chế Tạo

• Gang (Cast Iron / Ductile Iron): Tối ưu chi phí, dùng cho hệ thống cấp thoát nước, PCCC, HVAC.

• Đồng (Bronze / Brass): Kháng ăn mòn tốt, phù hợp môi trường nước biển, nước sinh hoạt.

• Thép Carbon (WCB, A105): Chịu nhiệt độ và áp suất rất cao, chuyên dùng cho hệ thống hơi nóng, lò hơi.

• Inox (304, 316): Kháng hóa chất và dung dịch ăn mòn mạnh, đáp ứng tiêu chuẩn vệ sinh thực phẩm, dược phẩm.

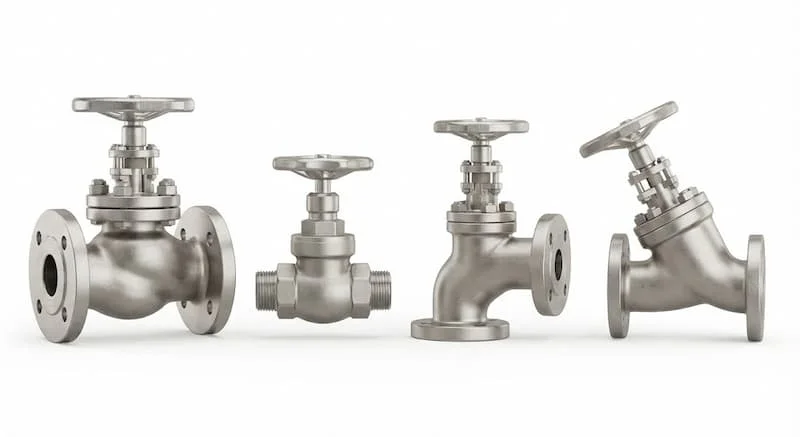

Phân Loại Theo Dạng Thiết Kế Thân Van

• Straight Pattern (Dạng thẳng - Z Pattern): Dạng phổ biến nhất, dòng chảy bị đổi hướng 90 độ hai lần bên trong thân van.

• Angle Pattern (Dạng góc 90 độ): Cổng vào và cổng ra vuông góc nhau, giúp giảm bớt khớp nối góc trên đường ống.

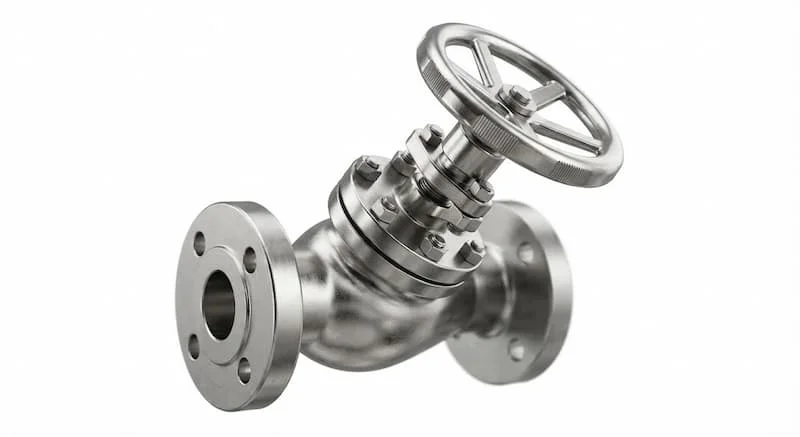

• Y Pattern (Dạng chữ Y): Trục van nghiêng một góc khoảng 45 độ so với đường ống, giúp giảm tối đa lực cản dòng chảy và tổn thất áp suất.

Thông Số Kỹ Thuật Cần Quan Tâm

Van Cầu Khác Giống Gates Valve Và Ball Valve Như Thế Nào?

Vì Sao Van Cầu Điều Tiết Lưu Lượng Tốt Hơn?

Khả năng tinh chỉnh dòng chảy vượt trội của van cầu đến từ chính hình học đĩa van và hướng vận hành:

• Hành trình song song với dòng chảy: Đĩa van chuyển động cùng hướng với vector lực của dòng lưu chất dội qua ghế van. Điều này triệt tiêu hiện tượng rung lắc đĩa van.

• Mối quan hệ tuyến tính: Khoảng hở giữa đĩa van và ghế van tỉ lệ thuận với số vòng quay vô lăng, giúp người vận hành dễ dàng kiểm soát chính xác phần trăm lưu lượng.

• Giảm thiểu xói mòn điểm: Lực va đập của lưu chất phân bổ đều trên toàn bộ chu vi tròn của đĩa van thay vì tập trung vào một mép đĩa như ở van cổng hay van bi.

Van Cầu Được Sử Dụng Ở Đâu?

Nhờ độ bền và tính linh hoạt cao, dòng Van Cầu xuất hiện rộng rãi trong các ngành công nghiệp nặng:

• Mạng lưới cung cấp hơi nóng, lò hơi (Boiler) và trạm phân phối nhiệt.

• Nhà máy nhiệt điện, lọc hóa dầu, sản xuất hóa chất khan.

• Hệ thống điều hòa không khí Chiller, HVAC và làm mát tuần hoàn.

• Dây chuyền chế biến thực phẩm, đồ uống và sản xuất dược phẩm.

• Hệ thống xử lý nước thải công nghiệp và đường ống dẫn dầu.

Khi Nào Nên Sử Dụng Van Cầu?

Bạn nên ưu tiên chỉ định dòng van này trong các trường hợp kỹ thuật cụ thể:

• Cần điều tiết, duy trì hoặc hạ thấp lưu lượng lưu chất cố định trên tuyến ống.

• Hệ thống vận hành ở môi trường nhiệt độ cao và áp suất cao liên tục.

• Tần suất đóng mở van diễn ra thường xuyên trong ngày.

• Cần đảm bảo độ kín tuyệt đối khi đóng ngắt để tránh thất thoát hơi nóng và chất độc hại.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Lắp ngược chiều dòng chảy: Thân van cầu luôn đúc sẵn mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ làm áp lực đẩy bung ty van, gây rò rỉ và hỏng hóc nặng.

2. Dùng sai vật liệu cho hệ thống hơi: Dùng van thân gang cho hơi nóng áp lực cao dễ gây hiện tượng sốc nhiệt nứt vỡ thân van. Trường hợp này bắt buộc dùng thép WCB hoặc Inox.

3. Sử dụng van cầu thay thế van cổng khi cần lưu lượng tối đa: Lòng van cầu có vách ngăn cản dòng, nếu dùng ở vị trí chỉ cần đóng/mở hoàn toàn sẽ làm sụt giảm áp suất không cần thiết.

4. Siết vô lăng quá lực khi đóng: Dùng tay công siết quá mạnh có thể làm biến dạng đĩa van và móp mép ghế van, hỏng khả năng làm kín.

Hướng Dẫn Lựa Chọn Van Cầu Chuẩn Kỹ Thuật

Các Bước Lựa Chọn Tối Ưu

1. Xác định đặc tính lưu chất: Chọn van inox cho hóa chất/thực phẩm; van thép cho hơi nóng; van gang cho nước sạch.

2. Xác định áp suất và nhiệt độ: Đối chiếu bảng áp suất - nhiệt độ của nhà sản xuất để chọn đúng cấp PN hoặc ANSI Class.

3. Chọn tiêu chuẩn kết nối: Đảm bảo mặt bích khớp hoàn toàn với mặt bích đường ống có sẵn (JIS, ANSI, DIN, BS).

4. Chọn phương thức vận hành: Chọn tay quay cho thao tác thủ công; chọn bộ điều khiển điện/khí nén cho hệ thống tự động hóa.

Quy Trình Lắp Đặt Và Bảo Dưỡng

• Quan sát mũi tên hướng dòng chảy đúc nổi trên thân van trước khi hàn hoặc bắt bu lông.

• Làm sạch hoàn toàn xỉ hàn, cặn bẩn bên trong đường ống trước khi lắp van.

• Siết đều lực bu lông mặt bích theo thứ tự đối chéo để tránh lệch mép gioăng.

• Định kỳ tra mỡ bôi trơn vào phần ren ty van lộ ra bên ngoài.

• Thay thế gioăng tết tết nắp ép (Packing) ngay khi xuất hiện hiện tượng rỉ nước/hơi dọc theo trục van.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng kích thước đường kính danh nghĩa DN.

• Đúng dải áp suất PN / Class chịu tải của hệ thống.

• Đúng vật liệu thân van, đĩa van và gioăng làm kín.

• Đúng tiêu chuẩn mặt bích kết nối với đường ống.

• Có đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

• Có tài liệu kỹ thuật Catalogue và bản vẽ thiết kế chính thức.

• Được cam kết chế độ bảo hành rõ ràng từ nhà phân phối.

Các Câu Hỏi Thường Gặp (FAQ)

Van Cầu là gì?

Van Cầu (van cầu) là loại van công nghiệp chuyên dùng để đóng, mở và điều tiết lưu lượng dòng chảy nhờ chuyển động nâng hạ của đĩa van vuông góc với ghế van.

Van Cầu dùng để làm gì?

Van được dùng để kiểm soát lưu lượng, đóng ngắt dòng chảy trong các hệ thống đường ống dẫn hơi nóng, chất lỏng, khí nén, hóa chất và dầu khí.

Globe Valve có điều tiết lưu lượng được không?

Có. Van cầu là một trong những loại van cơ học có khả năng điều tiết lưu lượng tốt nhất hiện nay nhờ thiết kế đĩa van di chuyển tuyến tính so với ghế van.

Globe Valve khác Gate Valve như thế nào?

Van cầu chuyên dùng để điều tiết, có tổn thất áp suất cao và đĩa van di chuyển vuông góc ghế van. Van cổng chỉ dùng để đóng/mở hoàn toàn, tổn thất áp suất rất thấp và đĩa van di chuyển cắt ngang dòng chảy.

Khi nào nên dùng Globe Valve?

Nên dùng khi hệ thống yêu cầu tinh chỉnh lưu lượng chính xác, hoạt động trong môi trường áp suất/nhiệt độ cao hoặc đòi hỏi tần suất đóng mở liên tục.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Sản phẩm globe valve là lựa chọn hạ tầng ưu việt cho bất kỳ hệ thống công nghiệp nào đòi hỏi khả năng điều tiết chính xác và độ an toàn tuyệt đối. Việc lựa chọn chính xác vật liệu, thông số áp suất và tiêu chuẩn lắp đặt không chỉ giúp tối ưu hiệu suất vận hành mà còn giảm thiểu tối đa chi phí bảo trì hằng năm.

Liên hệ ngay với chúng tôi hôm nay để được đội ngũ kỹ sư tư vấn lựa chọn van cầu phù hợp, nhận bản vẽ kỹ thuật chi tiết và báo giá cạnh tranh nhất cho dự án của bạn đối với globe valve.
