Co hàn áp lực: Giải pháp tối ưu cho hệ thống đường ống công nghiệp chịu áp suất cao

Trong các hệ thống đường ống công nghiệp, co hàn áp không chỉ là một linh kiện phụ trợ, mà là "chốt chặn" an toàn quan trọng nhất. Hãy tưởng tượng một hệ thống dẫn hơi nóng hoặc hóa chất áp suất cao trong nhà máy đang vận hành trơn tru, bỗng dưng một vị trí co nối bị rò rỉ chỉ vì chọn sai tiêu chuẩn vật liệu. Hậu quả không chỉ dừng lại ở việc dừng sản xuất để bảo trì, mà còn tiềm ẩn nguy cơ cháy nổ, gây thiệt hại nghiêm trọng về tài sản và nhân mạng. Nhiều kỹ sư và chủ đầu tư do tiết kiệm chi phí mà sử dụng các loại co hàn thông thường cho hệ thống yêu cầu áp lực cao, dẫn đến sai lầm kinh điển: "chỉ một điểm nối sai, cả hệ thống áp lực có thể sụp đổ". Bài viết dưới đây sẽ phân tích chuyên sâu tại sao việc sử dụng đúng loại co hàn áp là bắt buộc cho các công trình kỹ thuật khắc nghiệt.

Co hàn áp lực là gì?

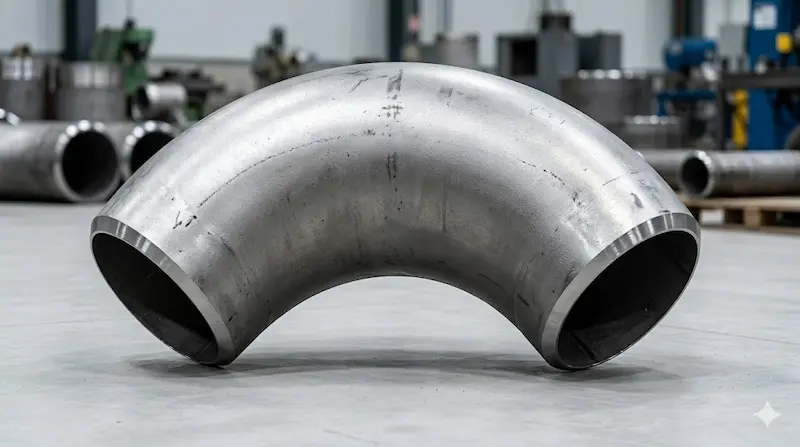

Co hàn áp (Pressure Welding Elbow) là một loại phụ kiện đường ống được thiết kế chuyên biệt để thay đổi hướng dòng chảy của lưu chất trong các hệ thống đòi hỏi độ kín tuyệt đối và khả năng chịu áp suất lớn. Khác với các loại co nối ren hay co lắp mặt bích, co hàn áp được kết nối trực tiếp với đường ống thông qua phương pháp hàn đối đầu (butt-weld), tạo thành một thể thống nhất với toàn bộ hệ thống.

Các loại co này thường có các góc phổ biến là 45°, 90° và 180°, đáp ứng linh hoạt các thiết kế đường ống từ đơn giản đến phức tạp. Chúng được sản xuất từ các loại vật liệu bền bỉ như thép carbon (thép đen) hoặc inox (304, 316), đảm bảo khả năng chịu nhiệt và chống ăn mòn trong môi trường công nghiệp nặng.

Nguyên lý hoạt động và bản chất

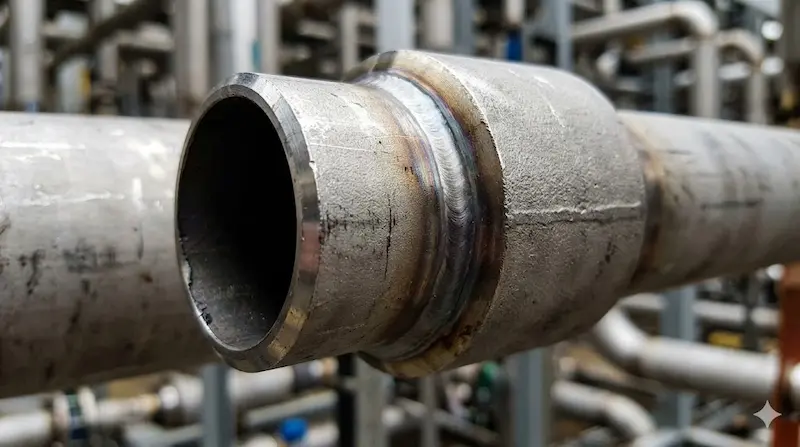

Bản chất của co hàn áp nằm ở sự kết nối hàn kín hoàn toàn. Khi thực hiện hàn đối đầu, mối hàn nóng chảy kết hợp vật liệu của co và ống thành một cấu trúc kim loại đồng nhất, không có khe hở hay lỗ rò rỉ. Điều này hoàn toàn khác biệt với co ren (vốn có nguy cơ rò rỉ tại ren vặn) hay co lắp bích (có gioăng đệm chịu áp lực giới hạn).

Nguyên lý chịu áp lực của loại co này dựa trên việc phân bố lực đều trên toàn bộ thành ống. Khi lưu chất có áp suất cao đi qua, các điểm nối hàn không tạo ra các điểm yếu cơ học (stress concentrations). Nhờ đó, co hàn áp có thể chịu được áp suất vận hành vượt xa các loại phụ kiện thông thường, giúp hệ thống duy trì được tính ổn định, độ bền theo thời gian và an toàn vận hành.

Phân tích chuyên sâu (CORE SEO)

Phân loại co hàn áp

Để tối ưu hóa cho từng yêu cầu kỹ thuật cụ thể, người ta phân loại co hànlực dựa trên các tiêu chí sau:

• Theo góc độ: Co 45 độ (cho các hướng chuyển tiếp nhẹ), co 90 độ (phổ biến nhất cho hướng vuông góc) và co 180 độ (dùng trong các hệ thống hồi lưu).

• Theo bán kính cong:

  • Long Radius (LR): Bán kính cong bằng 1.5 lần đường kính ống, giúp dòng chảy lưu thông mượt mà, giảm tổn thất áp suất.

  • Short Radius (SR): Bán kính cong bằng đường kính ống, thường dùng trong không gian hẹp.

• Theo vật liệu & tiêu chuẩn: Sản xuất theo tiêu chuẩn quốc tế như ASTM A234 (WPB - thép carbon) hoặc ASTM A403 (inox). Việc tuân thủ tiêu chuẩn giúp đảm bảo thành phần hóa học chính xác để chịu áp lực.

Thông số kỹ thuật co hàn áp lực

Hiểu về thông số là bước đầu tiên để chọn đúng loại co cho hệ thống.

Lưu ý: Độ dày (Schedule - SCH) càng cao, khả năng chịu áp lực càng lớn, nhưng cần tính toán trọng lượng và chi phí phù hợp với ngân sách dự án.

So sánh co hàn áp vs co ren vs co hàn thường

Insight: Đối với các hệ thống "critical" (trọng yếu) trong nhà máy, co hàn lực không phải là một lựa chọn, mà là sự bắt buộc để đảm bảo an toàn.

Tại sao co hàn áp chịu được áp suất cao?

Khả năng chịu áp của loại co này đến từ 3 yếu tố kỹ thuật cốt lõi:

1. Độ dày thành (Schedule): Co áp lực thường được thiết kế với độ dày lớn (SCH80, SCH160), tăng cường khả năng chống biến dạng.

2. Triệt tiêu khe hở: Không giống co ren, co hàn không có điểm nối cơ khí, do đó không tạo ra các "điểm nóng" (hot spots) hay vị trí ứng suất tập trung khi hệ thống giãn nở nhiệt.

3. Cấu trúc đồng nhất: Sau khi hàn, mối liên kết trở thành một phần của ống, cho phép áp suất nội tại được phân tán đều trên bề mặt, giảm thiểu nguy cơ nứt vỡ.

Ứng dụng thực tế

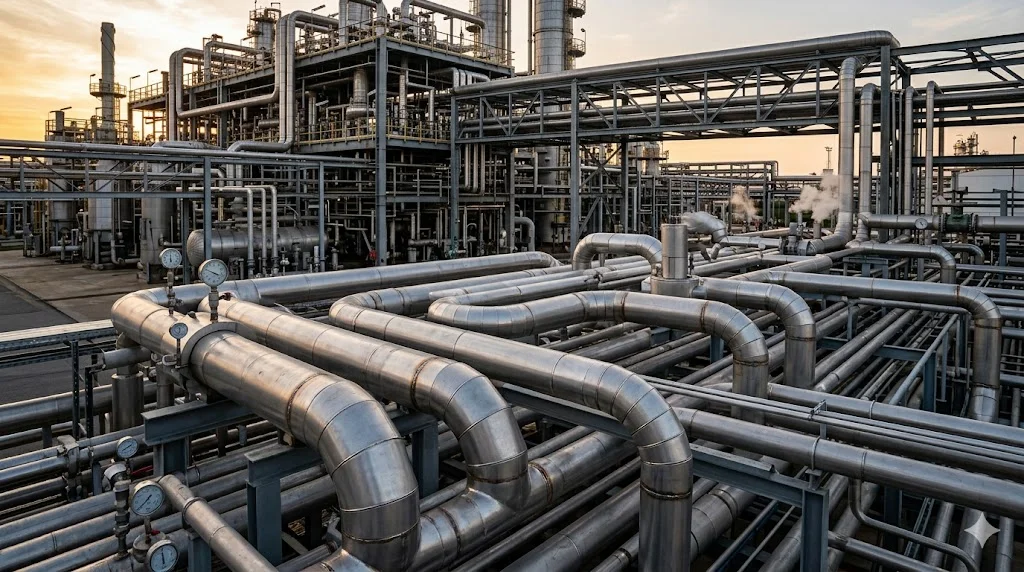

Ứng dụng của co hàn áp

Co hàn lực hiện diện trong hầu hết các hạ tầng công nghiệp nặng:

• Hệ thống hơi nóng (Steam): Nơi áp suất và nhiệt độ dao động liên tục.

• Dầu khí & Khí nén: Yêu cầu độ an toàn cháy nổ và chịu áp suất cực lớn.

• Hóa chất: Vật liệu inox chịu được sự ăn mòn của hóa chất lỏng.

• Nhà máy điện: Các hệ thống đường ống dẫn nước siêu cao áp.

• PCCC áp lực cao: Đảm bảo dòng nước cứu hỏa luôn ổn định trong tình huống khẩn cấp.

Khi nào cần dùng co hàn áp?

Hãy cân nhắc chuyển sang sử dụng loại co này nếu hệ thống của bạn rơi vào các trường hợp:

1. Áp suất vận hành thường xuyên vượt ngưỡng 10-16 bar.

2. Hệ thống vận chuyển lưu chất độc hại, dễ cháy nổ, đòi hỏi độ kín tuyệt đối.

3. Nhiệt độ dòng chảy rất cao gây giãn nở đường ống mạnh.

Sai lầm thường gặp

Nhiều chủ đầu tư mắc sai lầm khi chọn co SCH thấp (độ dày mỏng) để lắp vào hệ thống áp cao nhằm cắt giảm chi phí. Kết quả là co bị phồng, nứt sau thời gian ngắn vận hành. Ngoài ra, việc giao phó cho thợ hàn không có chứng chỉ dẫn đến mối hàn rỗ, không thấu, trực tiếp phá hủy ưu điểm của co hàn áp.

Hướng dẫn: Cách chọn co hàn áp đúng chuẩn

Để đảm bảo hệ thống vận hành bền bỉ, hãy thực hiện theo checklist sau:

1. Xác định áp lực làm việc: Tính toán áp suất tối đa (Max Working Pressure) của hệ thống.

2. Chọn độ dày (SCH): Đối chiếu với áp lực đã tính để chọn SCH phù hợp (ví dụ SCH40 cho áp trung bình, SCH80 cho áp cao).

3. Chọn vật liệu: Inox 304/ inox 316 cho môi trường ăn mòn/thực phẩm; Thép đen cho hơi/khí/nước.

4. Kiểm tra tiêu chuẩn: Ưu tiên hàng có chứng chỉ ASTM, ASME.

5. Nguồn gốc: Luôn yêu cầu CO/CQ để đảm bảo sản phẩm đúng chất lượng thép đúc.

Lưu ý khi thi công và sử dụng

• Kỹ thuật hàn: Mối hàn phải được kiểm tra (NDT, siêu âm hoặc chụp X-quang) nếu là đường ống dẫn dầu/khí.

• Vệ sinh: Làm sạch dầu mỡ, rỉ sét trên bề mặt co trước khi hàn để tránh lẫn tạp chất vào mối hàn.

• Đồng tâm: Đảm bảo độ lệch tâm giữa co và ống nằm trong tiêu chuẩn cho phép để tránh gây ứng suất lệch.

[Link: Xem danh mục sản phẩm co hàn áp đạt chuẩn ASME tại đây]

Câu hỏi thường gặp

1. Co hànlực khác gì co thường?

Co hàn áp có độ dày (SCH) cao hơn, được đúc theo tiêu chuẩn nghiêm ngặt hơn và được thiết kế để chịu được các mức áp suất lớn (lên tới hàng trăm bar), trong khi co thường chỉ dùng cho hệ thống áp thấp.

2. Chọn SCH bao nhiêu là phù hợp?

Điều này phụ thuộc vào áp suất và đường kính ống. SCH40 là tiêu chuẩn phổ biến, nhưng với các hệ thống áp cực cao, bạn nên tham khảo bảng tra áp suất theo tiêu chuẩn ASME B36.10.

3. Co hàn áp có bị rò rỉ không?

Nếu được hàn đúng kỹ thuật bởi thợ lành nghề, co hàn áp là loại phụ kiện an toàn nhất, gần như không xảy ra rò rỉ.

4. Nên dùng inox hay thép carbon?

Dùng thép carbon cho các hệ thống thông thường (hơi, nước, khí) để tiết kiệm chi phí. Dùng inox 304 nếu môi trường yêu cầu chống ăn mòn hoặc tiêu chuẩn vệ sinh thực phẩm/y tế.

5. Có thể thay thế co hàn áp bằng co ren không?

Không nên. Co ren có giới hạn chịu áp thấp và dễ rò rỉ. Tuyệt đối không thay thế trong các hệ thống yêu cầu độ an toàn cao.

Kết luận

Việc sử dụng co hàn áp không đơn thuần là mua một linh kiện, mà là việc đầu tư vào sự an toàn và hiệu suất dài hạn cho toàn bộ hệ thống đường ống của bạn. Trong môi trường công nghiệp, nơi áp suất là yếu tố sống còn, sự chủ quan trong việc chọn vật tư có thể dẫn đến những cái giá rất đắt. Hãy là một nhà đầu tư thông thái bằng cách ưu tiên chất lượng và đúng tiêu chuẩn kỹ thuật ngay từ giai đoạn thiết kế Co hàn áp lực.
