Hiểu đúng về DIN 2576 Standard: Giải pháp mặt bích cho hệ thống PN10

Tại các dự án thi công đường ống, một sai sót nhỏ trong khâu chọn vật tư cũng đủ để gây ra hậu quả nghiêm trọng. Tình huống thực tế phổ biến nhất mà các kỹ sư thường gặp là: lắp đặt xong hệ thống đường ống nhưng mặt bích không khớp với bulong hoặc sai lệch kích thước lỗ, dẫn đến việc phải tháo dỡ và thay thế toàn bộ. Vấn đề cốt lõi ở đây thường nằm ở sự nhầm lẫn giữa các tiêu chuẩn kết nối. DIN 2576 là một trong những tiêu chuẩn quan trọng mà mọi đơn vị vận hành hệ thống cấp thoát nước, PCCC hay HVAC cần phải nắm vững. Việc hiểu rõ tiêu chuẩn này không chỉ giúp bạn tối ưu chi phí vật tư mà còn đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống vận hành.

DIN 2576 Standard là gì?

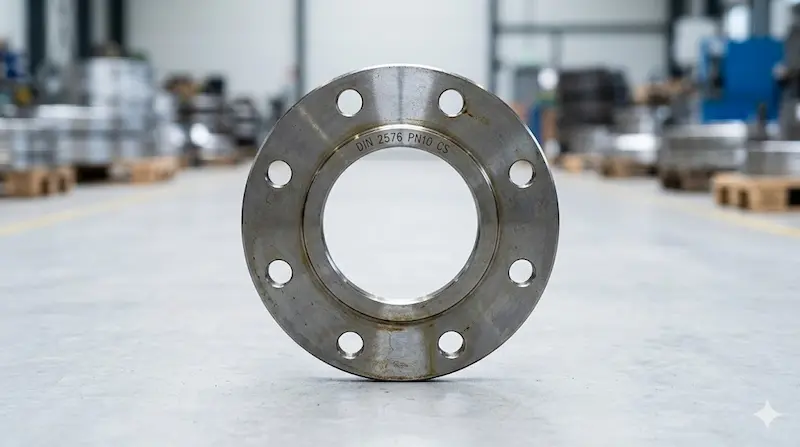

DIN 2576 là tiêu chuẩn mặt bích (flange) được ban hành bởi Viện Tiêu chuẩn Đức (Deutsches Institut für Normung). Đây là bộ quy chuẩn kỹ thuật cho loại mặt bích "slip-on plate flange" (mặt bích rỗng), được thiết kế chuyên biệt cho các hệ thống đường ống chịu áp lực PN10.

Tại các hệ thống công nghiệp cũ hoặc các ứng dụng dân dụng, tiêu chuẩn này đóng vai trò là "ngôn ngữ chung" cho các thiết bị kết nối. Mặt bích theo tiêu chuẩn này được thiết kế để hàn trượt trên đường ống, giúp việc lắp đặt trở nên linh hoạt hơn so với các loại mặt bích cổ cao (weld neck).

Bản chất và nguyên lý của DIN 2576

Về bản chất, DIN 2576 không chỉ là một quy định về kích thước, mà là sự đồng bộ hóa hoàn hảo về:

• Đường kính lỗ bulong: Đảm bảo độ khớp chính xác khi lắp ghép.

• Đường kính tâm lỗ bulong: Giúp việc siết chặt đồng nhất, tránh rò rỉ.

• Áp lực làm việc (PN10): Tương đương 10 bar (~10 kg/cm²), mức áp lực phổ biến trong các hệ thống cấp nước sinh hoạt và tưới tiêu công nghiệp.

Phân tích chuyên sâu (Core SEO)

Phân loại mặt bích theo DIN 2576 standard

Để đáp ứng các môi trường khác nhau, mặt bích chuẩn DIN 2576 được phân loại dựa trên:

• Vật liệu: Thép carbon (độ bền cao, giá thành tốt) hoặc Inox (304, 316 - chống ăn mòn, phù hợp hóa chất).

• Dạng kết cấu: Plate flange (mặt bích tấm) là dạng phổ biến nhất.

• Lớp phủ: Tùy chọn mạ kẽm nhúng nóng hoặc sơn epoxy để tăng tuổi thọ trong môi trường ẩm ướt hoặc hóa chất nhẹ.

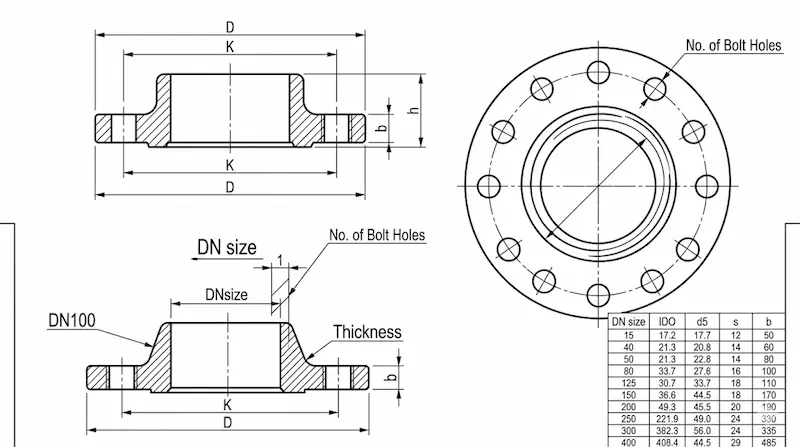

Bảng thông số kỹ thuật DIN 2576 (PN10)

Việc nắm bắt thông số kỹ thuật là chìa khóa để tránh đặt nhầm hàng. Dưới đây là bảng thông số tiêu biểu cho dải kích thước thông dụng:

So sánh DIN 2576 với DIN 2501 và EN 1092-1

Nhiều người mua hàng thường nhầm lẫn giữa các tiêu chuẩn này. Hãy xem bảng so sánh dưới đây để phân biệt:

Tại sao DIN 2576 vẫn được ưa chuộng?

Mặc dù EN 1092-1 đang dần chiếm ưu thế, DIN 2576 vẫn tồn tại vững chắc trong ngành công nghiệp nhờ:

• Chi phí thấp: Thiết kế đơn giản giúp giảm chi phí sản xuất.

• Hệ thống di sản: Rất nhiều nhà máy cũ vẫn đang vận hành bằng chuẩn này, việc thay thế linh kiện đòi hỏi phải tuân thủ đúng chuẩn DIN 2576 để đảm bảo tính tương thích.

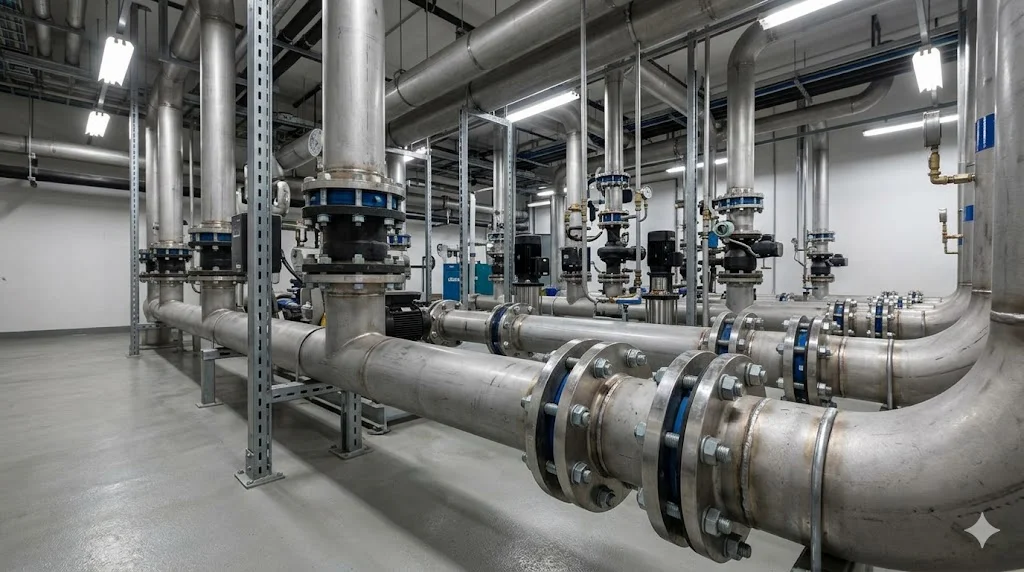

Ứng dụng thực tế

Khi nào nên dùng DIN 2576?

Bạn nên ưu tiên lựa chọn mặt bích này trong các trường hợp sau:

1. Hệ thống áp lực PN10: Các đường ống cấp thoát nước, hệ thống tưới tiêu nông nghiệp, hệ thống làm mát tuần hoàn.

2. Công trình dân dụng/PCCC: Nơi yêu cầu độ tin cậy nhưng ngân sách cần tối ưu.

3. Bảo trì hệ thống cũ: Khi cần thay thế mặt bích bị hỏng trong một hệ thống đã thiết kế theo chuẩn DIN từ trước.

Sai lầm thường gặp khi đặt hàng

• Nhầm lẫn áp lực: Nhiều người nhầm PN10 với PN16 (cùng kích thước nhưng độ dày và số lỗ có thể khác nhau tùy DN). Sai lầm này dẫn đến việc bulong không khớp.

• Lắp lẫn lộn tiêu chuẩn: Cố tình ghép nối mặt bích DIN với ANSI (tiêu chuẩn Mỹ). Khoảng cách tâm lỗ bulong của hai chuẩn này hoàn toàn khác nhau, việc ép lắp sẽ gây biến dạng và hỏng hóc đường ống.

• Bỏ qua vật liệu: Sử dụng mặt bích thép carbon cho đường ống dẫn nước muối hoặc hóa chất mà không có lớp phủ bảo vệ.

Hướng dẫn: Cách chọn mặt bích DIN 2576 đúng chuẩn

Để đảm bảo hiệu quả đầu tư và kỹ thuật, hãy tuân thủ checklist sau:

1. Xác định chính xác DN: Đo đường kính danh định của đường ống.

2. Xác định áp lực: Kiểm tra hệ thống có thực sự nằm trong dải PN10 không. Nếu vượt quá, cần chuyển sang các chuẩn áp lực cao hơn.

3. Chọn vật liệu phù hợp: Inox cho môi trường ăn mòn, Thép đen cho môi trường trung tính.

4. Kiểm tra bản vẽ kỹ thuật: Luôn yêu cầu nhà cung cấp cung cấp bản vẽ có đầy đủ kích thước K (tâm lỗ) và đường kính ngoài D.

5. CO/CQ: Luôn yêu cầu giấy chứng nhận xuất xứ và chất lượng để tránh hàng giả, hàng kém chất lượng trên thị trường.

Lưu ý khi lắp đặt

• Siết bulong đối xứng: Luôn siết theo hình chữ thập để áp lực nén lên gioăng (gasket) được đều.

• Sử dụng Gasket đạt chuẩn: Gioăng phải phù hợp với nhiệt độ và hóa chất trong đường ống.

• Tránh lệch tâm: Đảm bảo hai mặt bích đồng trục trước khi siết chặt, tránh tạo ứng suất dư lên đường ống.

Xem thêm: [Chèn link: Các loại phụ kiện đường ống thép đạt chuẩn quốc tế tại đây]

Câu hỏi thường gặp về DIN 2576

1. DIN 2576 có phải là chuẩn PN10 không?

Đúng, DIN 2576 là tiêu chuẩn mặt bích tấm được thiết kế riêng cho áp suất danh nghĩa PN10.

2. DIN 2576 có thể dùng thay thế EN 1092-1 được không?

Trong một số trường hợp có thể tương đương, nhưng cần kiểm tra kỹ bảng kích thước của từng DN vì tiêu chuẩn EN 1092-1 có những quy định khắt khe hơn.

3. Có thể kết nối mặt bích DIN 2576 với ANSI được không?

Không. Kích thước và khoảng cách lỗ bulong của tiêu chuẩn DIN (Hệ mét) và ANSI (Hệ inch) là khác nhau, không thể lắp lẫn.

4. Tại sao giá thành mặt bích DIN 2576 thường rẻ hơn?

Do kết cấu là dạng mặt bích tấm (slip-on plate), không có cổ, giúp tiết kiệm nguyên liệu và quy trình gia công so với các loại mặt bích khác.

Kết luận

Việc hiểu và áp dụng đúng DIN 2576 là bước đi tiên quyết để đảm bảo hệ thống đường ống vận hành ổn định, an toàn và tiết kiệm. Dù là một tiêu chuẩn có lịch sử lâu đời, nhưng giá trị mà nó mang lại trong các hệ thống áp lực PN10 vẫn là không thể thay thế. Đừng để một sai sót trong khâu chọn vật tư làm chậm tiến độ dự án hay gây ra những rủi ro chi phí không đáng có sau này Din 2576 standard.
