Van Các Loại: Cẩm Nang Tra Cứu Và Lựa Chọn Van Công Nghiệp Chuyên Sâu Cho Kỹ Sư

Trong kết cấu cơ điện M&E và kỹ thuật hạ tầng đường ống, việc kiểm soát và phân phối môi chất đóng vai trò như hệ tuần hoàn huyết mạch của toàn bộ công trình. Để mạng lưới vận hành trơn tru, không gặp sự cố, các kỹ sư luôn phải đối mặt với bài toán bóc tách khối lượng và lựa chọn vật tư tối ưu. Việc sử dụng dòng sản phẩm van các loại không đơn thuần là lắp đặt một phụ kiện cơ khí, mà là việc thiết lập các chốt chặn công nghệ quyết định đến sự an toàn và hiệu suất thủy lực của hệ thống. Từ các ứng dụng cấp thoát nước dân dụng thông thường cho đến dây chuyền hóa chất, hơi nóng cao áp, mỗi vị trí công nghệ đều đòi hỏi một kết cấu lòng van chuyên biệt. Việc thấu hiểu tường tận bản chất, cơ chế đóng ngắt và dải thông số kỹ thuật của từng chủng loại van sẽ giúp các chủ đầu tư cắt giảm tối đa chi phí vật tư, triệt tiêu nguy cơ rò rỉ bách hại môi trường và nâng cao hệ số an toàn hoạt động dài hạn cho toàn bộ nhà máy.

Van các loại Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn ngành

Về mặt định danh kỹ thuật, van các loại là gì? Đây là thuật ngữ cơ khí dùng để chỉ các thiết bị được tích hợp trực tiếp trên hệ thống đường ống dẫn, thực hiện nhiệm vụ khống chế dòng môi chất thông qua các hành vi: đóng hoàn toàn dòng chảy, mở thông thủy, điều tiết tỷ lệ lưu lượng, chống dòng chảy ngược, hoặc tự động giảm áp, xả áp bảo vệ đường ống.

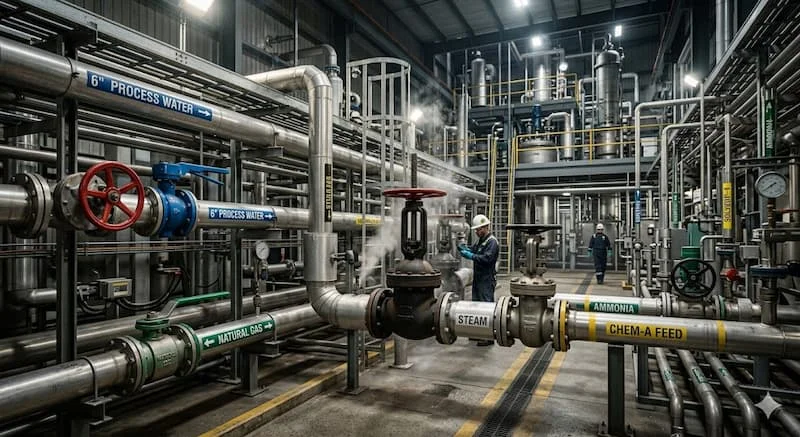

Các không gian công nghệ ứng dụng của van các loại

Nhờ vai trò đa nhiệm, thiết bị xuất hiện dày đặc trong mọi hạ tầng kỹ thuật từ phổ thông đến đặc thù:

• Mạng lưới cấp thoát nước sạch và xử lý nước thải công nghiệp.

• Hệ thống thông gió, điều hòa không khí HVAC trung tâm.

• Hệ thống phòng cháy chữa cháy PCCC tự động.

• Dây chuyền luân chuyển hóa chất ăn mòn, dầu khí thượng nguồn.

• Hệ thống chế biến thực phẩm, dược phẩm vi sinh và mạng lưới hơi nóng lò hơi.

Vai trò chiến lược của thiết bị trong hệ thống

Sự hiện diện của thiết bị không chỉ phục vụ mục đích vận hành cơ bản mà còn đảm nhận vai trò kiểm soát chặt chẽ trạng thái của lưu chất. Nó là lá chắn bảo vệ các cấu kiện đắt tiền như máy bơm, đồng hồ đo khỏi sự phá hủy của áp lực, tăng độ an toàn cho nhân sự vận hành và tối ưu hóa hiệu suất thủy lực tổng thể của dự án.

Nguyên Lý Hoạt Động Của Van

Bản chất động lực học nội bộ

Bản chất hoạt động của mọi thiết bị van các loại trên thế giới đều dựa trên nguyên lý thay đổi tiết diện thông thủy của dòng chảy. Khi muốn can thiệp vào vận tốc hoặc lưu lượng, bộ phận truyền động ngoài sẽ tác động động năng lên cấu kiện chốt chặn nội bộ để thắt hẹp hoặc khơi thông khoang chứa.

Các biên dạng cấu kiện chắn dòng phổ biến

Tùy thuộc vào thiết kế hình học, cơ chế chắn dòng này có thể được thực hiện thông qua:

• Đĩa van dạng cửa sập nâng hạ theo trục thẳng đứng.

• Viên bi van khoét lỗ xuyên tâm xoay góc một phần tư.

• Lá van lật tự động dựa trên áp lực dòng môi chất.

• Cánh bướm phẳng xoay quanh trục tâm cố định.

• Màng van bằng cao su polymer đàn hồi ép chặt xuống bệ đỡ.

Phương thức kích hoạt hành trình vận hành

Để phù hợp với mức độ tự động hóa của từng dự án, cơ chế chuyển đổi trạng thái của van các loại được kích hoạt bằng nhiều phương thức khác nhau: gạt tay cơ học kinh tế, vô lăng tay quay chịu lực, cụm piston khí nén hành trình nhanh, mô-tơ điện thông minh điều khiển từ xa hoặc hệ thống truyền động thủy lực áp lực lớn.

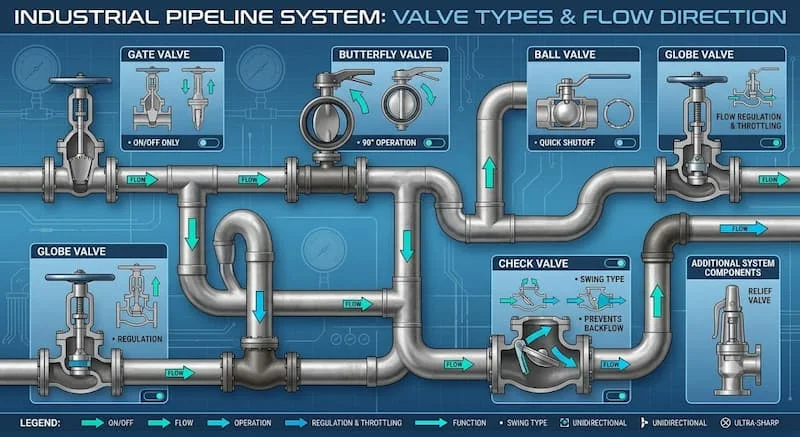

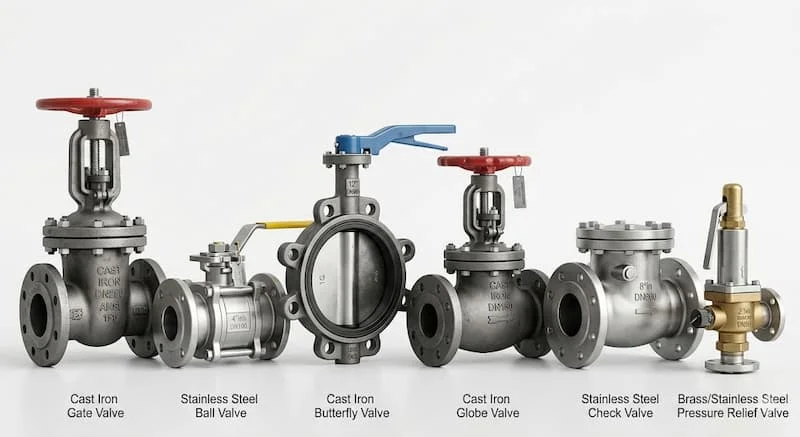

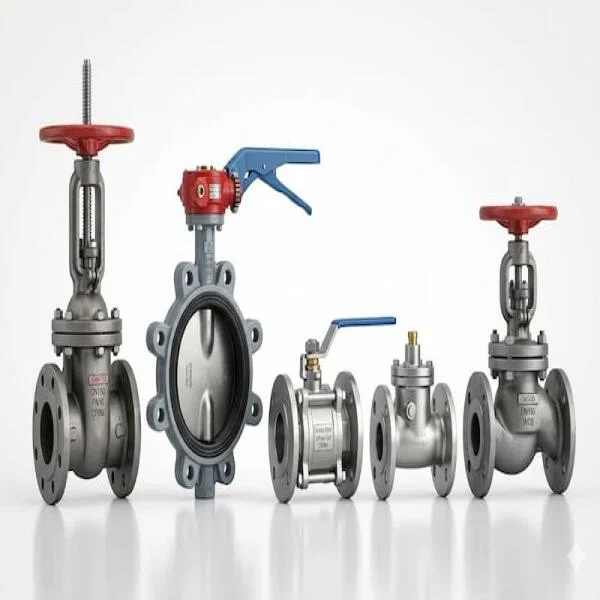

Các Loại Van Công Nghiệp Phổ Biến Hiện Nay

Để giúp người mua hàng có cái nhìn toàn diện, hệ thống các loại van công nghiệp được phân dải thành các nhóm cấu trúc chiến lược sau đây:

1. Van Bi (Ball Valve)

• Đặc điểm công nghệ: Thiết bị sử dụng một quả bi đúc rỗng tâm xoay góc 90 độ để khống chế dòng chảy. Ưu điểm cốt lõi của dòng sản phẩm này là tốc độ đóng mở siêu cơ động, độ kín khít cơ học cực cao nhờ hệ gioăng ôm sát và lòng van rỗng thông suốt hoàn toàn giúp hệ thống ít bị tổn thất áp suất nhất khi thông dòng.

• Ứng dụng phổ biến: Chuyên dụng cho các đường ống dẫn nước sạch, hệ thống khí nén áp lực và các đường dẫn hóa chất phân khúc size nhỏ và trung bình.

2. Van Bướm (Butterfly Valve)

• Đặc điểm công nghệ: Kết cấu van các loại siêu phẳng với bộ phận đóng ngắt là một đĩa kim loại hình tròn dạng cánh bướm xoay quanh trục. Dòng van này chiếm ưu thế tuyệt đối nhờ tổng trọng lượng siêu nhẹ, kích thước tinh gọn giúp tiết kiệm diện tích và có giá thành đầu tư vật tư thấp nhất trong phân khúc size lớn.

• Ứng dụng phổ biến: Hiện diện dày đặc tại các nhà máy xử lý nước đô thị, mạng lưới điều hòa Chiller HVAC và trục cấp nước cứu hỏa PCCC.

3. Van Cổng (Gate Valve)

• Đặc điểm công nghệ: Thiết bị chặn dòng bằng cách nâng hoặc hạ một đĩa van dạng cửa sập vuông góc với hướng di chuyển của môi chất. Kết cấu này mang lại một dòng chảy thẳng toàn phần, loại bỏ hoàn toàn hiện tượng cản trở thủy lực khi mở hoàn toàn và giữ nguyên vẹn áp lực của trạm bơm.

• Ứng dụng phổ biến: Thích hợp lắp đặt tại các trục đường ống dẫn chính, hệ thống cấp nước thô yêu cầu đóng hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng.

4. Van Cầu (Globe Valve)

• Đặc điểm công nghệ: Cấu trúc buồng van dạng chữ ngã có vách ngăn nằm ngang, ép dòng lưu chất phải đổi hướng chuyển động. Nhờ hành trình di chuyển tuyến tính chính xác của đĩa van chịu lực, dòng van này mang lại năng lực kiểm soát và điều tiết lưu lượng xuất sắc nhất, chịu được sự xối mòn mạnh.

• Ứng dụng phổ biến: Là sự lựa chọn bắt buộc cho hệ thống hơi nóng bão hòa, đường ống dầu nóng và các dây chuyền chiết rót hóa chất đậm đặc.

5. Van Một Chiều (Check Valve)

• Đặc điểm công nghệ: Dòng van vận hành hoàn toàn tự động dựa vào áp lực thủy động học của dòng môi chất. Thiết bị chỉ cho phép lưu chất dịch chuyển theo một hướng cố định và ngay lập tức tự động sập kín để ngăn nước chảy ngược khi trạm bơm ngừng hoạt động.

• Ứng dụng phổ biến: Lắp đặt bắt buộc ngay sau đầu ra của máy bơm nước, các bồn chứa để bảo vệ hạ tầng kỹ thuật khỏi hiện tượng búa nước.

6. Van An Toàn (Safety Valve)

• Đặc điểm công nghệ: Thiết bị bảo vệ cơ học hoạt động theo nguyên lý lò xo nén. Khi áp suất nội khu của hệ thống vượt qua ngưỡng cài đặt an toàn, van sẽ tự động bung đĩa để xả bớt lượng môi chất thừa ra ngoài, ngăn chặn hiểm họa nổ vỡ đường ống.

• Ứng dụng phổ biến: Lắp đặt tại các cụm nồi hơi công nghiệp, bình tích áp khí nén và các bồn chứa áp lực.

7. Van Giảm Áp (Pressure Reducing Valve)

• Đặc điểm công nghệ: Thiết bị tự động điều tiết lòng van các loại để hạ thấp áp suất đầu vào cao xuống một mức áp suất đầu ra thấp hơn và duy trì trị số này luôn ổn định, bất chấp mọi biến động lưu lượng phía sau.

• Ứng dụng phổ biến: Bố trí tại các trục ống cấp nước tầng hầm nhà cao tầng, hệ thống HVAC để bảo vệ các thiết bị gia dụng cuối nguồn.

So Sánh Nhanh Các Chủng Loại Van

Việc đặt phân loại van lên bảng đối chiếu trực quan sẽ giúp các nhà thầu đưa ra lựa chọn vật tư chuẩn xác nhất cho bản vẽ thiết kế:

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Khi tiến hành phê duyệt hồ sơ vật tư hoặc đấu thầu dự án, các kỹ sư cần bóc tách nghiêm ngặt bảng thông số định lượng quy chuẩn sau:

• Dải quy cách kích thước danh nghĩa (DN): Trải dài từ các mã size nhỏ chuyên dụng cho ống ren như DN15, DN20, DN25 cho đến các mã cỡ trung và lớn nối bích như DN50, DN100, DN200.

• Các cấp áp suất làm việc định mức (PN): Phân dải theo tiêu chuẩn chịu lực nén cơ học bao gồm cấp PN10, PN16 cho hạ tầng nước thông thường và cấp PN25, PN40 cho hệ công nghiệp áp lực cao.

• Cấu hình phôi vật liệu đúc thân van: Phân chia thành gang cầu đúc chịu lực, đồng thau mạ chống oxy hóa, phôi thép carbon chịu nhiệt, hoặc các dòng inox chống ăn mòn sâu như inox 201, inox 304, inox 316.

• Phương thức kết nối cơ học: Liên kết ren tinh gọn cho ống nhỏ, liên kết mặt bích tiêu chuẩn vững chắc chịu rung động lớn, mối nối nhanh Clamp vi sinh hoặc hàn giáp mối cho hệ siêu cao áp.

Tại Sao Phải Chọn Đúng Loại Van Cho Hệ Thống?

Việc đầu tư thời gian để lựa chọn chuẩn xác chủng loại van các loại không đơn thuần là tuân thủ bản vẽ, mà là yếu tố sống còn quyết định sự an toàn của toàn bộ nhà máy.

Hậu quả nghiêm trọng khi lựa chọn sai vật tư

Nếu chủ quan chọn sai chủng loại van hoặc cố tình hạ cấp vật liệu để cắt giảm chi phí, hệ thống sẽ ngay lập tức bộc lộ các lỗi bách hại nguy hiểm: xuất hiện hiện tượng rò rỉ lưu chất tại cổ trục, gioăng làm kín bị xé rách do quá nhiệt, quả bi hoặc cánh van bị kẹt cứng do cặn bám, sụt giảm áp suất thủy lực nội khu và làm leo thang chi phí bảo trì, buộc nhà máy phải dừng sản xuất đột xuất.

Lợi ích thực tế khi đưa ra quyết định chính xác

Ngược lại, việc chọn đúng cấu hình thiết bị sẽ giúp gia tăng tuổi thọ vận hành của toàn bộ mạng lưới đường ống lên gấp nhiều lần, cắt giảm tối đa chi phí tiêu hao điện năng trạm bơm và mang lại sự an tâm tuyệt đối cho chủ đầu tư.

Ứng Dụng Thực Tế: Khi Nào Nên Sử Dụng Từng Loại Van?

Để tối ưu hóa công năng và chi phí, chuyên gia khuyến nghị nguyên tắc phân bổ ứng dụng của van như sau:

• Hãy ưu tiên lựa chọn van bi khi bạn cần khống chế các đường ống size nhỏ dẫn nước sạch hoặc khí nén yêu cầu độ kín khít tuyệt đối và tốc độ đóng mở nhanh.

• Lựa chọn van bướm cho các vị trí đường ống có quy cách kích thước lớn, không gian lắp đặt chật hẹp như trạm cấp nước tổng để tối ưu hóa trọng tải và ngân sách đầu tư.

• Bố trí van cổng tại vị trí đầu nguồn của các trục đường ống dẫn chính, nơi chỉ yêu cầu đóng hoặc mở cô lập cố định toàn phần để bảo toàn áp lực thủy lực.

• Bắt buộc phải sử dụng van cầu tại các vị trí cần điều tiết tiết lưu lưu lượng, khống chế lượng hơi nóng quá nhiệt của lò hơi hoặc định lượng hóa chất.

• Luôn luôn lắp đặt van một chiều ngay phía sau cửa xả của máy bơm nước để triệt tiêu lực xung kích của dòng nước dội ngược khi ngắt điện đột ngột.

Những Sai Lầm Thường Gặp Khi Chọn Van Công Nghiệp

Để bảo vệ nguồn vốn vật tư cho doanh nghiệp, bộ phận thu mua cần đặc biệt tỉnh táo để tránh năm sai lầm kinh điển sau:

• Chọn sai bản chất vật liệu chế tạo thân van (ví dụ dùng van thân gang cho đường ống dẫn hóa chất axit ăn mòn mạnh khiến vỏ van bị mủn rỗng ruột).

• Chọn sai cấp áp suất vận hành định mức, lắp van chịu áp thấp vào phân đoạn đường ống cao áp gây nguy cơ nứt vỡ buồng van khi trạm bơm tăng tải.

• Đo đạc sai thông số kích thước danh nghĩa DN của ống dẫn, dẫn đến việc van mua về không vừa vặn với quy cách hình học của hệ thống mối nối.

• Bỏ qua việc xét đến biên độ nhiệt độ làm việc thực tế của lưu chất, khiến hệ gioăng polymer bị nóng chảy hoặc biến dạng, mất hoàn toàn khả năng làm kín.

• Lựa chọn sai lệch tiêu chuẩn hình học của hệ thống mặt bích kết nối (nhầm lẫn giữa bích chuẩn JIS của Nhật và bích chuẩn BS của Anh), khiến các lỗ bu-lông bị lệch tâm hoàn toàn không thể thắt vít ngoài hiện trường.

Checklist Hướng Dẫn Chọn Van Phù Hợp Nhất

Hãy áp dụng quy trình kiểm tra 4 bước quy chuẩn sau của các chuyên gia công nghệ đường ống để sở hữu cấu hình thiết bị tối ưu nhất:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất luân chuyển nội bộ (Nước sạch sinh hoạt, hơi nóng lò hơi, khí nén áp lực hay các dòng hóa chất độc hại).

• Bước 2: Thu thập số liệu định lượng chính xác về giới hạn nhiệt độ vận hành tối đa và áp suất làm việc đỉnh của trạm bơm để chọn cấp van chịu tải tương thích.

• Bước 3: Đưa ra quyết định lựa chọn loại kết cấu van phù hợp công năng, mác vật liệu đúc thân vỏ tối ưu và phương thức liên kết kết nối đồng bộ ngoài hiện trường.

• Bước 4: Kiểm tra nghiêm ngặt tiêu chuẩn hình học mặt bích đúc trên vỏ van (Hệ tiêu chuẩn JIS, ANSI, DIN hay BS) để bảo đảm sự khớp nối tuyệt đối khi thi công.

Các Lưu Ý Quan Trọng Khi Lắp Đặt Và Vận Hành

• Trước khi bắt tay vào công tác lắp ráp ngoài hiện trường, thợ cơ điện bắt buộc phải vệ sinh sạch sỏi cát trong lòng ống và quan sát kỹ mũi tên chỉ hướng dòng chảy dập nổi trên thân van để định vị đúng chiều kỹ thuật.

• Tuyệt đối không bao giờ được phép sử dụng van cổng cho mục đích điều tiết, tiết lưu dòng chảy, vì áp lực xối mòn của dòng môi chất trung gian sẽ rất nhanh chóng làm cong vênh, mài rách cánh van, làm mất hoàn toàn khả năng đóng kín sau này.

• Đơn vị vận hành cần thiết lập lịch trình bảo trì súc rửa định kỳ từ 6 đến 12 tháng một lần để tra dầu mỡ trục van và kiểm tra độ đàn hồi của hệ gioăng đệm làm kín.

FAQ - Câu Hỏi Thường Gặp Về Van Công Nghiệp

Dòng sản phẩm van công nghiệp nào đang được tiêu thụ rộng rãi và sử dụng nhiều nhất hiện nay?

Van bi và van bướm hiện đang là hai dòng sản phẩm chiếm sản lượng lớn nhất trên thị trường nhờ cấu trúc cơ khí tinh gọn, độ bền vận hành cao, thao tác đóng mở cơ động và có giá thành đầu tư vật tư vô cùng hợp lý.

Giữa cấu hình van bi và van bướm thì dòng van nào sở hữu chất lượng và công năng tốt hơn?

Không có loại van nào tốt hơn một cách tuyệt đối. Việc đánh giá phụ thuộc hoàn toàn vào vị trí ứng dụng: Van bi chiếm ưu thế về độ kín khít và chịu áp cho ống nhỏ, trong khi van bướm là giải pháp tối ưu cho hệ ống lớn nhờ trọng lượng nhẹ và kinh tế.

Dòng thiết bị van chế tạo từ phôi inox có tốt hơn hoàn toàn so với van đúc bằng gang không?

Xét về khả năng chịu tải và chống ăn mòn hóa học, van inox vượt trội hơn hẳn van gang. Tuy nhiên, đi kèm với đó là phân khúc giá thành của van inox rất cao, do đó kỹ sư cần căn cứ vào tính chất môi chất để phân bổ vật tư tránh lãng phí.

Biên độ thời gian tiêu chuẩn để tiến hành công tác bảo trì định kỳ cho van là bao lâu?

Tùy thuộc vào tần suất hoạt động và mức độ sạch của môi chất, thông thường các chuyên gia khuyến nghị nên tiến hành kiểm tra, tra dầu mỡ trục van và súc rửa lòng van định kỳ từ 6 đến 12 tháng một lần.

Các dòng van tích hợp bộ điều khiển điện thông minh có thể thay thế hoàn toàn van tay gạt không?

Không thể thay thế hoàn toàn. Van điều khiển tự động là giải pháp bắt buộc cho các kịch bản tự động hóa hoặc vị trí hiểm nghèo, tuy nhiên các dòng van cơ học tay gạt, tay quay vẫn giữ vai trò cốt lõi tại các vị trí đóng ngắt thủ công và hệ thống dự phòng khi mất điện.

Tổng Kết: Giải Pháp Đầu Tư Vật Tư Thông Minh Cho Doanh Nghiệp

Tựu trung lại, sự vững chắc, độ bền bỉ dài hạn và tính an toàn của một tổ hợp hạ tầng kỹ thuật luôn được quyết định bởi tính đúng đắn và kỷ luật kỹ thuật trong việc phân loại và lựa chọn vật tư. Thông qua chuỗi phân tích chuyên sâu từ việc đọc hiểu bản chất van là gì, mổ xẻ cơ chế vận hành nội bộ cho đến việc định vị sức mạnh công nghệ của các loại van công nghiệp chiến lược, có thể khẳng định việc thấu hiểu tường tận danh mục van các loại chính là nền tảng cốt lõi giúp các doanh nghiệp làm chủ công nghệ. Việc lựa chọn đúng cấu hình van, đúng mác vật liệu và đồng bộ dải tiêu chuẩn kết nối không chỉ giúp bảo vệ toàn diện các thiết bị đắt tiền trong hệ thống, mà còn là bài toán kinh tế thông minh giúp tối ưu hóa nguồn vốn đầu tư ban đầu, giảm thiểu chi phí vận hành điện năng và triệt tiêu hoàn toàn các rủi ro dừng máy sửa chữa đột xuất cho nhà máy.

Doanh nghiệp của bạn đang tìm kiếm một giải pháp đồng bộ về thiết bị van công nghiệp chính hãng cho dự án nước sạch, hơi nóng lò hơi, khí nén hay hóa chất đặc chủng? Hãy chủ động liên hệ ngay với đội ngũ chuyên gia kỹ thuật công nghệ đường ống của chúng tôi để được hỗ trợ bóc tách bản vẽ chuyên sâu, tư vấn lựa chọn chuẩn xác cấu hình van đạt chuẩn quy định và nhận bảng báo giá vật tư tối ưu kinh phí nhất cho công trình:
