Valve Water: Giải Pháp Kiểm Soát Dòng Nước Toàn Diện Cho Hệ Thống Công Nghiệp Và Dân Dụng

Trong việc thiết kế, xây dựng và vận hành các hệ thống cơ điện, hạ tầng cấp thoát nước luôn được ví như hệ thống mạch máu của toàn bộ công trình. Để toàn bộ mạng lưới này vận hành một cách trơn tru, ổn định và không gặp sự cố, các kỹ sư luôn cần đến những công cụ điều khiển thủy lực chuyên dụng. Một trong những thiết bị nền tảng và không thể thay thế chính là valve water. Không đơn thuần là những chiếc khóa nước thông thường, các dòng van nước công nghiệp ngày nay là một chỉnh thể cơ khí chính xác, đảm nhận những nhiệm vụ công nghệ phức tạp từ đóng ngắt cho đến điều tiết động lực học. Việc thấu hiểu chi tiết về dải thông số kỹ thuật, bản chất cấu trúc cơ học và các tiêu chuẩn kiểm định của thiết bị sẽ giúp các nhà thầu tối ưu hóa hiệu suất thủy lực, bảo vệ an toàn công trình và cắt giảm chi phí vận hành cho doanh nghiệp.

Valve Water Là Gì?

Định nghĩa bản chất kỹ thuật theo quy chuẩn ngành

Về mặt định danh kỹ thuật, valve water là gì? Đây là thuật ngữ chuyên ngành dùng để chỉ các loại van nước công nghiệp được lắp đặt trực tiếp trên hệ thống đường ống, nhằm kiểm soát dòng chảy của nước. Thiết bị thực hiện bốn nhiệm vụ chiến lược bao gồm: đóng hoặc mở thông thủy hoàn toàn dòng lưu chất, điều tiết tỷ lệ lưu lượng di chuyển qua lòng van, chống dòng chảy ngược gây hại trạm bơm và tự động xả áp khi hệ thống vượt ngưỡng an toàn.

Vai trò cốt lõi của thiết bị trong sơ đồ công nghệ

Sự hiện diện của thiết bị đóng vai trò quyết định đến độ bền của toàn bộ hạ tầng kỹ thuật thông qua bốn giá trị cốt lõi:

• Bảo vệ toàn diện các thiết bị đắt tiền như máy bơm, đồng hồ đo, máy nén khỏi sự phá hủy của áp lực.

• Kiểm soát lưu lượng thông minh, ngăn ngừa triệt để tình trạng thất thoát và lãng phí tài nguyên nước.

• Nâng cao hệ số an toàn hoạt động dài hạn cho toàn bộ nhà máy và mạng lưới đường ống.

• Tối ưu hóa hiệu suất thủy lực tổng thể, giúp dòng môi chất di chuyển ổn định theo đúng thiết kế.

Nguyên Lý Hoạt Động Của Valve Water

Cơ chế kiểm soát động lực học dòng chảy

Bản chất hoạt động của van nước dựa trên nguyên lý thay đổi không gian thông thủy của lòng van để can thiệp vào hành trình của dòng nước. Tùy thuộc vào yêu cầu vận hành, van sẽ được điều khiển ở các trạng thái: đóng hoàn toàn để cô lập phân đoạn ống phục vụ sửa chữa, mở hoàn toàn để giải phóng lưu lượng tối đa hoặc mở một phần trung gian để điều tiết lưu lượng và áp suất theo nhu cầu phụ tải.

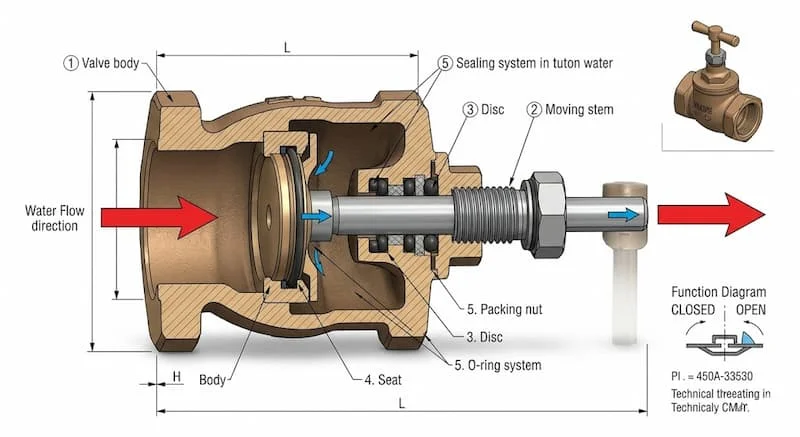

Năm thành phần cơ khí cấu thành cốt lõi

Để thực hiện các hành trình chuyển động chính xác, một bộ van nước tiêu chuẩn được cấu thành từ năm bộ phận cơ khí nền tảng:

• Thân van: Vỏ bọc chịu lực cơ học chính, đúc từ gang, đồng hoặc inox.

• Đĩa van: Cấu kiện trực tiếp chắn dòng, có biên dạng dạng bi, phẳng hoặc cánh bướm.

• Trục van: Thanh chốt kim loại truyền động năng từ bộ phận điều khiển xuống đĩa van.

• Gioăng làm kín: Vòng đệm bằng cao su polymer mềm, chặn đứng hoàn toàn nguy cơ rò rỉ.

• Bộ truyền động: Cấu kiện kích hoạt hành trình như tay gạt, vô lăng hoặc mô-tơ điện, khí nén.

Tầm quan trọng của việc khống chế thủy lực

Hệ thống đường ống nếu không được kiểm soát áp lực sẽ rất dễ dẫn đến các thảm họa cơ học do hiện tượng búa nước gây ra. Sự hiện diện của van nước giúp khống chế xung lực đường ống, triệt tiêu các điểm áp suất cục bộ và nâng cao tuổi thọ cơ học của mạng lưới lên gấp nhiều lần.

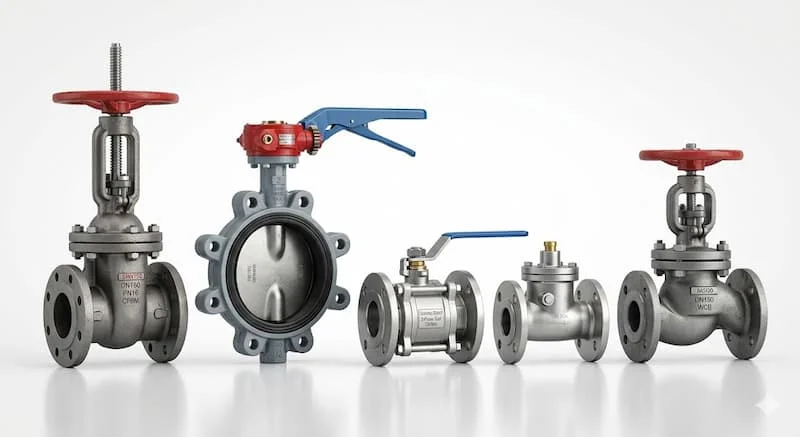

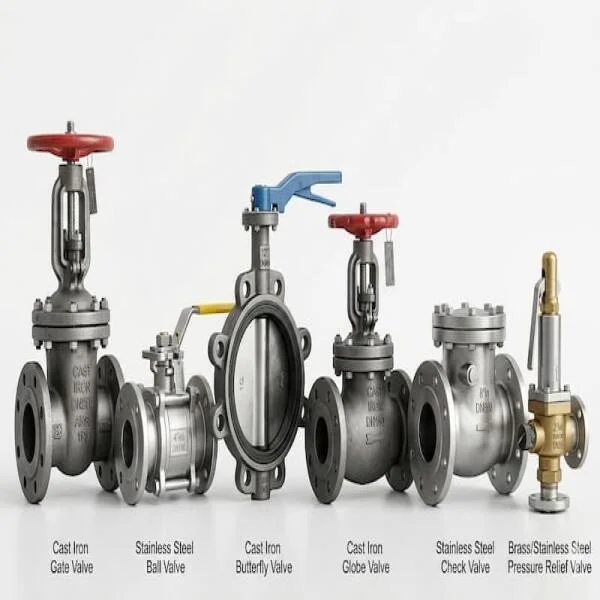

Các Loại Valve Water Phổ Biến Hiện Nay

Dựa trên cấu trúc hình học và mục đích khống chế dòng chảy, các loại valve water được phân chia thành sáu nhánh sản phẩm chủ lực:

1. Van bi (Ball Valve)

Dòng van sử dụng một quả bi đúc rỗng tâm xoay góc 90 độ để đóng ngắt dòng chảy. Thiết bị sở hữu tốc độ hành trình siêu nhanh, độ kín khít cơ học tuyệt đối và lòng van thông suốt hoàn toàn, giúp hệ thống ít bị tổn thất áp suất nhất khi mở hoàn toàn.

2. Van cổng (Gate Valve)

Thiết bị khống chế dòng chảy bằng cách nâng hoặc hạ một đĩa van dạng cửa sập vuông góc với hướng di chuyển của môi chất. Van cổng mang lại dòng chảy thẳng toàn phần, cực kỳ lý tưởng cho các vị trí trạm bơm tổng yêu cầu đóng mở hoàn toàn cho hệ thống ống lớn.

3. Van bướm (Butterfly Valve)

Dòng van có kết cấu siêu phẳng, đĩa van hình tròn xoay quanh trục tâm cố định. Thiết bị chiếm ưu thế tuyệt đối nhờ thiết kế nhỏ gọn, trọng lượng nhẹ, giá thành đầu tư thấp và cực kỳ dễ dàng thi công lắp đặt tại các không gian chật hẹp.

4. Van cầu (Globe Valve)

Thiết bị có cấu trúc buồng van dạng chữ ngã đặc trưng, ép dòng môi chất phải đổi hướng chuyển động. Nhờ hành trình tuyến tính chính xác của trục van, van cầu là giải pháp tối ưu cho việc điều tiết lưu lượng và áp suất nước một cách chính xác nhất.

5. Van một chiều (Check Valve)

Dòng van bảo vệ vận hành hoàn toàn tự động dựa trên lực đẩy thủy động học của dòng nước. Thiết bị chỉ cho phép dòng nước đi theo một hướng duy nhất và ngay lập tức tự động sập kín để chặn đứng dòng chảy ngược khi máy bơm dừng hoạt động.

6. Van giảm áp (Pressure Reducing Valve)

Thiết bị tự động khống chế áp suất thông minh, thực hiện nhiệm vụ hạ thấp áp lực đầu vào cao xuống một mức áp suất đầu ra thấp hơn và duy trì trị số này luôn ổn định, bảo vệ an toàn cho các thiết bị gia dụng cuối nguồn.

Thông Số Kỹ Thuật Quan Trọng Của Valve Water

Khi tiến hành bóc tách khối lượng hoặc kiểm định vật tư đầu vào cho công trình, các kỹ sư cần lưu ý kiểm tra tính đồng bộ của bốn trục thông số định lượng sau:

• Kích thước đường kính danh nghĩa (DN): Trải dài đầy đủ từ các mã size ren nhỏ như DN15, DN20, DN25 cấp cho ống nhánh, mở rộng lên các size trung bình DN50, DN100 và các size lớn công nghiệp như DN200 cấp cho trục ống tổng phân phối.

• Cấp áp lực làm việc định mức (PN): Đáp ứng linh hoạt dải áp suất đa dạng của hệ thống từ tiêu chuẩn PN10, PN16 cho hạ tầng cấp thoát nước phổ thông đến phân cấp áp lực cao công nghiệp PN25.

• Phân loại môi trường nhiệt độ làm việc: Phân dải rõ ràng theo tính chất nhiệt động học của môi chất bao gồm dòng hệ nước lạnh thông thường, hệ nước nóng lò hơi và dòng chịu nhiệt cao của hơi nước bão hòa.

• Kiểu dáng phương thức liên kết kết nối: Liên kết nối ren tinh gọn cho ống nhỏ, hệ mặt bích dày dặn chắc chắn cho ống áp lực lớn, hoặc các kiểu kết nối cơ động kẹp Wafer và Clamp vi sinh.

So Sánh Các Chủng Loại Valve Water

1. Van bi đối chiếu với Van cổng

Van bi chiếm ưu thế tuyệt đối về tốc độ đóng mở cơ động và độ kín khít cơ học của hệ gioăng bệ đỡ. Tuy nhiên, xét về mặt chi phí đầu tư cho các đường ống có quy cách kích thước lớn, van cổng lại mang lại hiệu quả kinh tế tối ưu hơn và giảm thiểu hoàn toàn hiện tượng cản trở dòng chảy.

2. Van bướm đối chiếu với Van cầu

Van bướm sở hữu trọng lượng siêu nhẹ và chiếm rất ít không gian lắp đặt, giúp nhà thầu cắt giảm tối đa chi phí vật tư phụ trợ. Ngược lại, xét về năng lực điều tiết tiết lưu lưu lượng chính xác và khả năng chịu tải áp lực nén cơ học ở ngưỡng cao, van cầu hoàn toàn vượt trội và không thể bị thay thế.

3. Tại sao không thể sử dụng một loại van cho mọi vị trí hệ thống?

Một sai lầm kinh điển của nhiều chủ đầu tư là cố gắng đồng bộ hóa duy nhất một kiểu van cho toàn bộ nhà máy nhằm đơn giản hóa vật tư thu mua. Điều này hoàn toàn bất khả thi vì mỗi phân đoạn công nghệ đều sở hữu các điều kiện áp suất thủy tĩnh khác nhau, lưu lượng môi chất biến thiên liên tục, yêu cầu về tần suất hành trình vận hành riêng biệt và bài toán cân đối chi phí đầu tư của từng hạng mục.

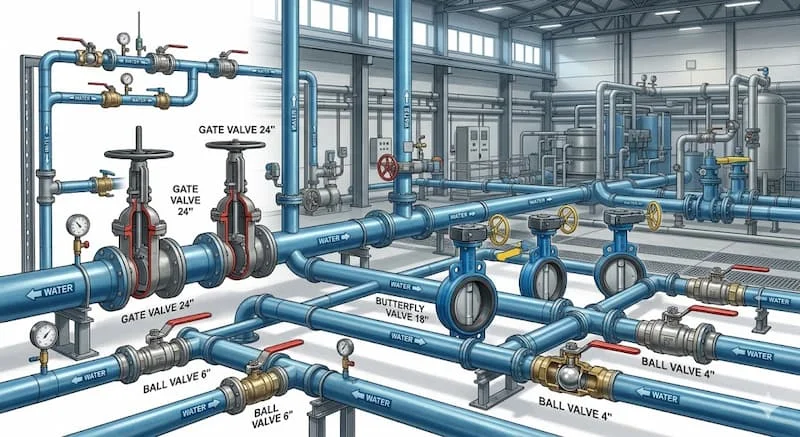

Ứng Dụng Thực Tế Của Valve Water Trong Hạ Tầng Kỹ Thuật

Sở hữu những đặc tính chịu tải cơ học dẻo dai, thiết bị là sự lựa chọn gác cổng hàng đầu trong năm phân đoạn ứng dụng valve water then chốt:

Hệ thống trạm cấp nước sinh hoạt dân dụng

Hiện diện dày dặn tại các cụm bồn chứa nước tòa nhà chung cư cao tầng, khu đô thị, nhà ở dân dụng và biệt thự cao cấp để điều phối nguồn nước sạch phục vụ sinh hoạt hằng ngày.

Tổ hợp các nhà máy sản xuất công nghiệp

Ứng dụng trong các dây chuyền chế biến thực phẩm vi sinh, nhà máy hóa chất có tính ăn mòn sâu và nhà máy dệt nhuộm yêu cầu khống chế lưu lượng nước xả và nước cấp công nghệ liên tục.

Hệ thống thông gió và điều hòa không khí HVAC trung tâm

Lắp đặt tại các đường ống tuần hoàn phân phối của cụm máy làm lạnh nước Chiller, tháp giải nhiệt Cooling Tower để khống chế dòng nước lạnh làm mát.

Hạ tầng mạng lưới phòng cháy chữa cháy PCCC tự động

Bố trí trực tiếp tại cụm máy bơm chữa cháy áp lực lớn, các trục đường ống cứu hỏa vách tường và mạng lưới đầu phun Sprinkler tự động, bảo đảm hệ thống luôn sẵn sàng thông dòng khi có sự cố.

Nhà máy xử lý nước và bảo vệ môi trường

Hiện diện tại các trạm lọc nước sạch đô thị và các bể thu gom xử lý nước thải công nghiệp, giúp khống chế chính xác dòng bùn hoạt tính và lưu lượng hóa chất xử lý.

Những Sai Lầm Thường Gặp Khi Chọn Valve Water

Để bảo toàn nguồn vốn vật tư và tránh những sự cố phá hủy hệ thống, người thu mua cần đặc biệt tránh bốn sai lầm kinh điển sau:

• Sử dụng sai bản chất vật liệu chế tạo thân van: Cố tình dùng thân gang thường cho môi trường nước thải chứa hóa chất ăn mòn mạnh khiến vỏ van bị mục rỗng ruột, hoặc sử dụng van đồng cho các đường ống tổng có áp lực cơ học quá cao gây nứt vỡ bệ van.

• Đo đạc sai thông số kích thước danh nghĩa DN: Lựa chọn kích thước van không tương thích với đường kính ống dẫn, gây ra hiện tượng sụt giảm áp suất nghiêm trọng hoặc làm bó hẹp lưu lượng nước định mức của hệ thống.

• Chủ quan bỏ qua việc kiểm tra áp suất làm việc định mức: Lắp đặt van chịu áp thấp vào phân đoạn đường ống cao áp của trạm bơm, dẫn đến hiện tượng phá hủy cơ học lòng van, rò rỉ lưu chất và mất an toàn vận hành.

• Ham rẻ lựa chọn các sản phẩm trôi nổi: Mua thiết bị cắt giảm bớt độ dày vách van, chất lượng phôi pha tạp chất, dẫn đến tuổi thọ van cực thấp và làm leo thang chi phí bảo trì, sửa chữa đột xuất cho doanh nghiệp.

Checklist Hướng Dẫn Chọn Valve Water Chuẩn Xác Nhất

Hãy áp dụng quy trình kiểm tra 5 bước quy chuẩn sau của các chuyên gia công nghệ đường ống để sở hữu cấu hình thiết bị tối ưu nhất cho công trình của bạn:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất vận hành bên trong đường ống (Nước sạch sinh hoạt, nước nóng trung tâm hay nước thải công nghiệp).

• Bước 2: Đo đạc chính xác kích thước hình học danh nghĩa của hệ thống đường ống dẫn, trải dài từ các size nhỏ DN15 cho đến các mã size lớn công nghiệp vượt ngưỡng DN300.

• Bước 3: Thu thập số liệu định lượng chính xác về áp suất hoạt động liên tục và áp suất đỉnh của trạm bơm để chọn cấp chịu lực nén tương thích như PN10, PN16 hay PN25.

• Bước 4: Đưa ra quyết định lựa chọn mác vật liệu cấu hình thân vỏ tối ưu tương ứng (Chất liệu đồng thau, gang cầu đúc, inox 304 kháng rỉ hoặc inox 316 chống ăn mòn sâu).

• Bước 5: Lựa chọn các thương hiệu sản xuất van công nghiệp uy tín toàn cầu, sở hữu đầy đủ văn phòng đại diện và trung tâm bảo hành như KITZ, Arita, Meiji, AUT, Wonil.

Các Lưu Ý Kỹ Thuật Khi Tiến Hành Lắp Đặt Và Bảo Trì

• Khi tiến hành thi công lắp ráp thiết bị ngoài hiện trường, thợ cơ điện bắt buộc phải quan sát kỹ mũi tên chỉ hướng dòng chảy dập nổi trên thân van để định vị đúng chiều kỹ thuật. Quá trình bắt vít nối ren hoặc siết bu-lông mặt bích phải đều tay, tuyệt đối không được dùng lực cưỡng bức siết quá đà để tránh làm nứt vỡ thớ ren hoặc làm vênh mối nối bích.

• Đơn vị quản lý vận hành cần thiết lập lịch trình kiểm tra rò rỉ bề mặt định kỳ, tiến hành súc rửa loại bỏ hoàn toàn các cặn bẩn, cát sỏi bám đọng bên trong lòng van. Khi phát hiện có hiện tượng thấm nước ở cổ trục, phải chủ động thực hiện công tác thay thế hệ gioăng đệm làm kín để bảo đảm thiết bị luôn vận hành kín kẽ và trơn tru tuyệt đối.

FAQ - Câu Hỏi Thường Gặp Về Van Nước Công Nghiệp

Bản chất kỹ thuật của dòng thiết bị valve water được hiểu như thế nào?

Đây là các loại van nước công nghiệp chuyên dụng, được tính toán thiết kế để thực hiện các nhiệm vụ đóng mở cơ động, tiết lưu điều tiết hoặc khống chế định hướng dòng chảy của nước bên trong hệ thống hạ tầng đường ống dẫn.

Những dòng van nước nào đang chiếm sản lượng tiêu thụ lớn và phổ biến nhất hiện nay?

Các dòng van bi đóng ngắt nhanh, van cổng dòng chảy thẳng toàn phần, van bướm kết cấu tinh gọn và van một chiều tự động ngăn dòng chảy ngược là bốn chủng loại thiết bị được ứng dụng rộng rãi và phổ biến nhất trên thị trường.

Chủ đầu tư nên ưu tiên lựa chọn cấu hình van bằng đồng hay van chế tác từ phôi inox?

Van chất liệu đồng thau sở hữu tính dẻo và giá thành hợp lý, cực kỳ phù hợp cho các trục ống nhánh dân dụng. Trong khi đó, van chất liệu inox là giải pháp bắt buộc cho các môi trường sản xuất công nghiệp, hệ thống nước thải có tính chất ăn mòn hóa học sâu.

Tuổi thọ vận hành định mức của một bộ van nước đạt chuẩn chất lượng kéo dài bao lâu?

Trong điều kiện môi trường vận hành bám sát thông số thiết kế kỹ thuật và được thực hiện công tác tra dầu mỡ bảo trì định kỳ tốt, một bộ van nước đạt chuẩn có tuổi thọ hoạt động rất bền bỉ, dao động dẻo dai từ 5 đến 20 năm liên tục.

Làm thế nào để bộ phận thu mua vật tư lựa chọn được chính xác quy cách kích cỡ của van?

Kỹ sư bắt buộc phải đo đạc đường kính ngoài của ống để quy đổi chính xác ra thông số đường kính danh nghĩa (DN) của van nước tương ứng (ví dụ ống phi 21mm tương ứng van DN15, ống phi 60mm tương ứng van DN50).

Kết Luận: Giải Pháp Đầu Tư Hạ Tầng Thủy Lực Bền Vững

Tựu trung lại, sự vững chắc, độ bền bỉ dài hạn và tính an toàn của một tổ hợp hạ tầng kỹ thuật luôn được quyết định bởi tính đúng đắn và kỷ luật kỹ thuật trong việc phân loại và lựa chọn thiết bị gác cổng. Thông qua chuỗi phân tích chuyên sâu từ việc đọc hiểu bản chất valve water là gì, mổ xẻ cơ chế thủy lực của bộ phận nội bộ cho đến việc định vị sức mạnh công nghệ của các dòng van chiến lược như van bi, van bướm hay van cổng, có thể khẳng định việc thấu hiểu tường tận danh mục này chính là nền tảng cốt lõi giúp các doanh nghiệp làm chủ công nghệ. Việc lựa chọn đúng cấu hình van nước, đúng mác vật liệu đúc thân vỏ và đồng bộ dải tiêu chuẩn áp lực không chỉ giúp bảo vệ toàn diện các thiết bị đắt tiền trong hệ thống, mà còn là bài toán kinh tế thông minh giúp tối ưu hóa nguồn vốn đầu tư ban đầu, giảm thiểu tối đa chi phí tiêu hao điện năng của trạm bơm và triệt tiêu hoàn toàn các rủi ro dừng máy sửa chữa đột xuất cho nhà máy.
