Hướng dẫn toàn diện về Mặt bích Hàn (Welding flange): Lựa chọn kỹ thuật, Các loại và Quy trình lắp đặt

Hãy tưởng tượng một hệ thống đường ống áp lực cao quan trọng phải dừng hoạt động đột ngột và tốn kém do một vết rò rỉ bất ngờ. Khi kiểm tra, nguyên nhân gốc rễ không phải nằm ở đường ống mà ở một mối nối mặt bích bị hỏng dưới áp lực. Dù là do chọn sai loại mặt bích hay sai cấp áp suất (pressure class), sự thất bại của một flange (mặt bích hàn) trong đường ống công nghiệp đều có thể dẫn đến các mối nguy hiểm lớn về an toàn, tác động môi trường và tổn thất tài chính.

Tại sao việc chọn đúng Flange lại quan trọng?

Trong đường ống công nghiệp, kết nối mặt bích đóng vai trò như "cây cầu" giữa các đoạn ống, van và thiết bị. flange được thiết kế đặc biệt để hàn cố định vào đường ống, tạo ra một mối nối kín khít, vượt trội hơn hẳn so với các kết nối ren hoặc kết nối lỏng lẻo.

Điểm thất bại phổ biến nhất trong các hệ thống đường ống thường bắt nguồn từ lỗi của con người trong quá trình lựa chọn. Ví dụ, việc nhầm lẫn giữa mặt bích Slip-On và Weld Neck có thể gây thảm họa trong các đường ống hơi áp lực cao. Tương tự, việc bỏ qua cấp áp suất (ví dụ: Class 150 so với Class 600) có thể dẫn đến nổ gioăng (gasket blowout) hoặc biến dạng mặt bích. Hiểu rõ các yêu cầu cơ học cụ thể của hệ thống—áp suất, nhiệt độ và loại lưu chất—là cách duy nhất để tránh thời gian ngừng hoạt động tốn kém liên quan đến việc chọn sai mặt bích.

Welding flange là gì?

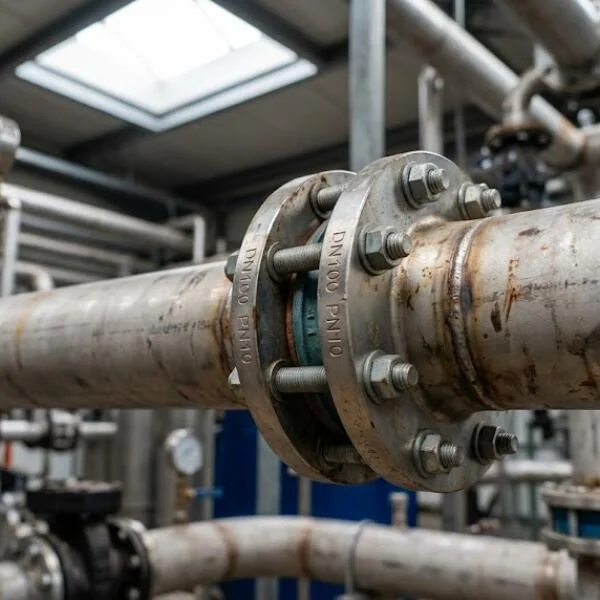

 flange là một phụ kiện đường ống được thiết kế để kết nối vào hệ thống đường ống thông qua phương pháp hàn. Khác với mặt bích ren (threaded flange), vốn dựa vào các bước ren cơ khí có thể bị rò rỉ theo thời gian do giãn nở nhiệt hoặc rung động, mặt bích hàn cung cấp một kết nối vĩnh viễn và bền vững.

Về mặt kỹ thuật, các loại mặt bích này cung cấp độ bền và độ cứng cấu trúc cần thiết để xử lý các môi trường áp suất cao và nhiệt độ cao. Chúng là xương sống của cơ sở hạ tầng hiện đại, từ nhà máy lọc dầu đến các nhà máy hóa chất. Bằng cách hàn mặt bích vào đường ống, bạn đảm bảo rằng điểm kết nối chắc chắn ngang bằng với chính đường ống, giảm đáng kể nguy cơ hỏng hóc tại mối nối.

Nguyên lý làm việc và cấu trúc

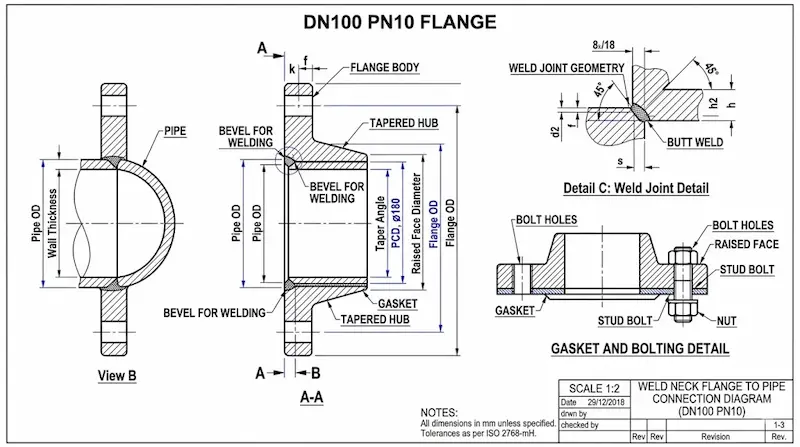

Chức năng chính của một flange là tạo ra một kết nối chắc chắn, có thể tháo rời nhưng vẫn chịu được áp suất bên trong và tải trọng bên ngoài. Cấu trúc của nó rất chuyên biệt, thường bao gồm:

• Thân mặt bích (Flange Body): Đĩa tròn chính đóng vai trò là nền tảng cấu trúc để bắt bu lông.

• Cổ/Hub: Phần mở rộng thuôn dài đóng vai trò là điểm chuyển tiếp giữa ống và mặt bích, giúp phân bổ ứng suất.

• Mặt lồi (Raised Face): Khu vực tiếp xúc với gioăng, cần thiết để duy trì độ kín dưới áp lực.

• Lỗ bu lông (Bolt Holes): Các lỗ được khoan chính xác để chứa ốc vít, đảm bảo sự căn chỉnh trên toàn bộ đường ống.

• Mối nối hàn (Weld Connection): Khu vực cụ thể được chuẩn bị cho quá trình hàn (vát mép cho mối hàn đối đầu hoặc hàn bọc cho mối hàn góc).

Hiệu quả của cụm lắp ráp này phụ thuộc vào quá trình hàn để nung chảy mặt bích vào ống, sau đó là cụm gioăng và bu lông để làm kín mối nối. Sự kết hợp này vượt trội hơn so với các kết nối ren vì nó giảm thiểu các điểm rò rỉ tiềm ẩn và chịu được ứng suất cơ học lớn hơn từ rung động hoặc giãn nở nhiệt.

Các loại Welding chính

Hiểu rõ sự khác biệt giữa các loại mặt bích là rất cần thiết để thiết kế đường ống tối ưu. Mỗi loại phục vụ cho một yêu cầu lắp đặt và áp suất cụ thể.

Weld Neck Flange (Mặt bích cổ hàn)

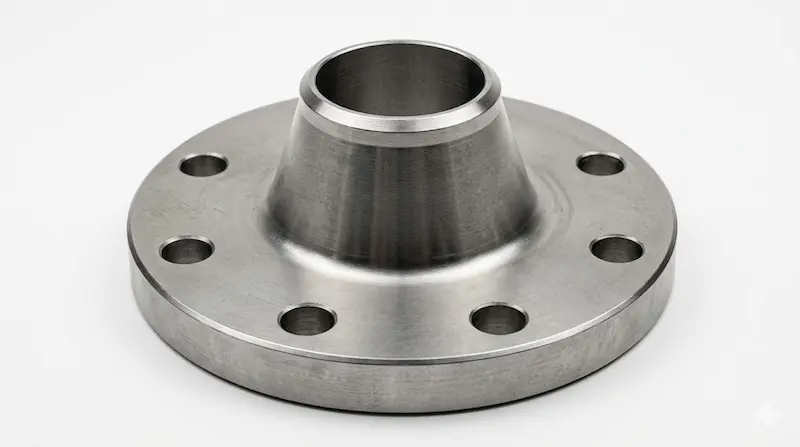

Mặt bích cổ hàn là tiêu chuẩn công nghiệp cho các đường ống áp lực cao và dịch vụ quan trọng. Nó có phần cổ thuôn dài được hàn đối đầu (butt-weld) vào ống. Thiết kế này truyền ứng suất từ mặt bích sang ống, làm cho nó trở nên lý tưởng cho các ứng dụng áp suất cao, nhiệt độ cực thấp hoặc cực cao, chẳng hạn như trong các nhà máy lọc dầu và khí đốt.

Slip-On Flange (Mặt bích trượt)

Mặt bích trượt về cơ bản là các vòng "trượt qua" đầu ống. Chúng được hàn góc (fillet-welded) cả bên trong và bên ngoài. Mặc dù dễ căn chỉnh và lắp đặt hơn, khả năng chịu áp suất của chúng thấp hơn so với loại Weld Neck. Chúng thường được sử dụng trong các ứng dụng đường ống chung nơi áp suất cao hoặc tải trọng nghiêm trọng không phải là vấn đề đáng lo ngại.

Socket Weld Flange (Mặt bích hàn bọc)

Được thiết kế cho đường ống áp lực cao, đường kính nhỏ, mặt bích Socket Weld có một hốc nơi ống được cắm vào và hàn bằng mối hàn góc. Nó rất tuyệt vời cho các nhà máy hóa chất và các hệ thống nhỏ hơn nơi yêu cầu dòng chảy thông suốt, mặc dù thường bị giới hạn ở các kích thước ống nhỏ (thường là NPS 2 trở xuống).

[Hình ảnh các loại mặt bích hàn: Weld Neck, Slip-On và Socket Weld đặt cạnh nhau]

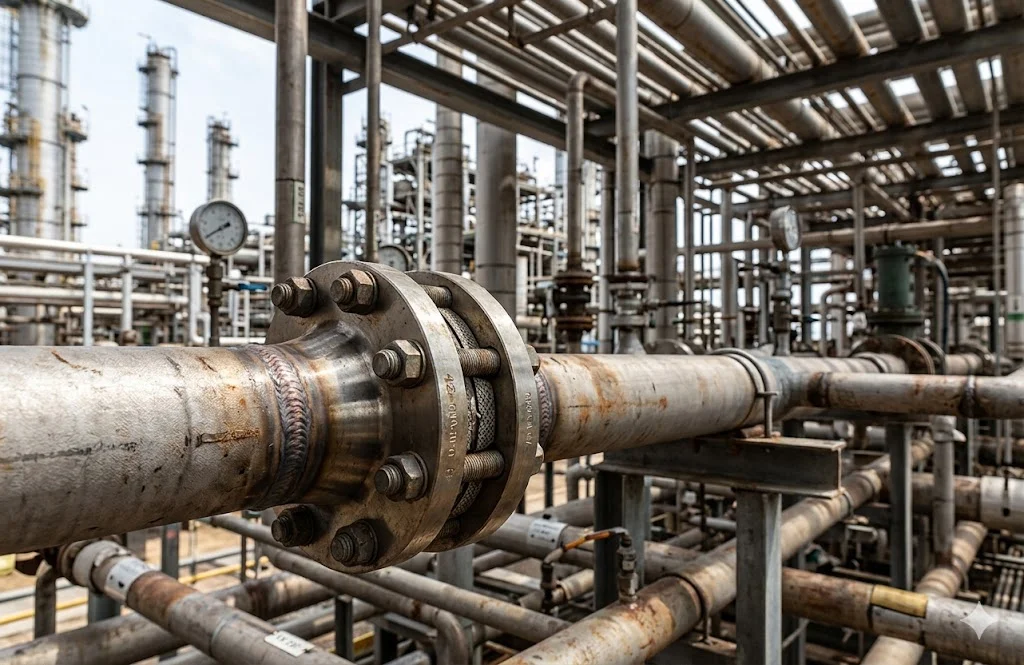

Bảng thông số kỹ thuật tổng quát

So sánh Welding vs. Threaded Flange vs. Blind Flange

Việc chọn phương pháp kết nối phù hợp liên quan đến việc đánh giá các nhu cầu cụ thể của dự án:

• Welding: Cung cấp tính toàn vẹn cao nhất. Nó bền vững, chống rò rỉ và có thể xử lý áp suất cao nhất. Tuy nhiên, nó đòi hỏi thợ hàn lành nghề và không dễ tháo dỡ.

• Threaded Flange: Không cần hàn, lý tưởng cho các khu vực cấm hàn (khu vực dễ cháy). Tuy nhiên, nó dễ bị rò rỉ khi có rung động và không phù hợp cho các dịch vụ áp suất cao hoặc ăn mòn.

• Blind Flange (Mặt bích mù): Được sử dụng để bịt kín đầu của hệ thống đường ống, van hoặc bình áp lực. Nó không cho lưu chất đi qua và rất cần thiết cho các quy trình kiểm tra và bảo trì

Tại sao Weld Neck Flange được ưa chuộng cho áp suất cao?

Sự vượt trội của mặt bích Weld Neck trong môi trường áp suất cao là nhờ hình học của nó. Phần cổ thuôn (tapered hub) là đặc điểm kỹ thuật quan trọng tại đây.

Khi áp suất cao và biến động nhiệt độ xảy ra, ứng suất tập trung tại điểm kết nối. Một mặt bích phẳng sẽ phải chịu toàn bộ ứng suất này, dẫn đến nguy cơ nứt hoặc hỏng mối hàn. Phần cổ thuôn của mặt bích Weld Neck đóng vai trò như một bộ giảm xóc, chuyển dần ứng suất từ thân mặt bích sang thành ống. Điều này giúp giảm nồng độ ứng suất, tăng cường khả năng chống mỏi và đảm bảo tính toàn vẹn của mối hàn đối đầu được duy trì ngay cả dưới tải trọng cơ học cực lớn.

Các ứng dụng phổ biến của Welding

Sự linh hoạt của mặt bích hàn khiến chúng trở nên không thể thiếu trong nhiều ngành công nghiệp:

• Dầu khí (Oil & Gas): Sử dụng trong các đường ống truyền tải và nhà máy chế biến nơi việc chứa hydrocacbon áp suất cao là bắt buộc.

• Nhà máy hóa chất: Cần thiết để xử lý các loại lưu chất ăn mòn và nguy hiểm, nơi ngăn ngừa rò rỉ là ưu tiên an toàn.

• Xử lý nước: Sử dụng trong cơ sở hạ tầng nước quy mô lớn để đảm bảo độ bền và tuổi thọ.

• HVAC: Sử dụng trong các hệ thống hơi nước và nước lạnh trong các tòa nhà thương mại lớn.

• Chế biến thực phẩm: Mặt bích hàn bằng thép không gỉ được ưu tiên nhờ đặc tính vệ sinh và dễ làm sạch.

Những sai lầm thường gặp khi chọn Flange

Ngay cả những đội ngũ giàu kinh nghiệm cũng có thể bỏ qua các chi tiết quan trọng. Hãy tránh những sai lầm phổ biến này:

• Sai cấp áp suất (Pressure Class): Chọn mặt bích Class 150 cho hệ thống Class 300 là vi phạm an toàn, có thể dẫn đến hỏng hóc thảm khốc.

• Sai vật liệu: Sử dụng mặt bích thép carbon trong môi trường ăn mòn mạnh (ví dụ: đường ống hóa chất axit) sẽ dẫn đến hư hỏng nhanh chóng.

• Nhầm lẫn tiêu chuẩn: Trộn lẫn tiêu chuẩn DIN và ASME. Một mặt bích có thể trông có vẻ vừa vặn, nhưng nếu đường kính vòng tròn bu lông (PCD) sai lệch dù chỉ một chút do khác biệt tiêu chuẩn, nó sẽ gây ra ứng suất cực lớn khi lắp đặt.

• Chuẩn bị mối hàn không đạt: Không vát mép ống đúng cách cho mối hàn đối đầu, dẫn đến mối hàn yếu và bị rỗ.

Cách chọn đúng  Flange

Khi tìm nguồn cung cấp linh kiện, hãy làm theo danh sách kiểm tra này để đảm bảo bạn nhận được đúng loại:

1. Loại lưu chất: Xác định xem môi trường là ăn mòn, mài mòn hay tinh khiết (ảnh hưởng đến việc chọn vật liệu như SS316 so với Thép Carbon).

2. Thông số vận hành: Xác định áp suất tối đa (bar/psi) và phạm vi nhiệt độ.

3. Kích thước ống: Xác nhận kích thước ống danh nghĩa (NPS) và lịch trình (độ dày thành ống).

4. Tiêu chuẩn: Xác minh tiêu chuẩn áp dụng (ASME B16.5, EN 1092-1, v.v.).

5. Loại bề mặt (Face Type): Kiểm tra xem hệ thống của bạn yêu cầu mặt lồi (RF) hay mặt phẳng (FF).

Checklist lắp đặt và hàn

Việc lắp đặt đúng cách cũng quan trọng không kém việc lựa chọn. Hãy tuân thủ các thực hành tốt nhất tại hiện trường sau:

• Làm sạch bề mặt: Đảm bảo đầu ống và mặt bích không bị rỉ sét, cặn bẩn hoặc dầu mỡ.

• Khe hở gốc (Root Gap): Đối với mặt bích Weld Neck, đảm bảo khe hở gốc chính xác được duy trì để cho phép độ ngấu hoàn toàn.

• Căn chỉnh: Sử dụng các công cụ định vị phù hợp để căn chỉnh mặt bích và ống. Sự lệch tâm tạo ra ứng suất "khóa" trên mối nối.

• Kiểm tra mối hàn: Thực hiện kiểm tra bằng mắt thường và các phương pháp kiểm tra không phá hủy (NDT) như kiểm tra thẩm thấu hoặc chụp X-quang trên các mối hàn quan trọng.

• Thử áp thủy lực (Hydro Test): Luôn thực hiện thử nghiệm áp suất thủy tĩnh trước khi đưa đường ống vào vận hành hoàn toàn.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa mặt bích Weld Neck và Slip-On là gì?

Mặt bích Weld Neck có phần cổ thuôn dài và được hàn đối đầu với ống, phù hợp cho các dịch vụ áp suất cao, quan trọng. Mặt bích Slip-On có dạng vòng và được hàn góc, dành cho các ứng dụng áp suất thấp hơn.

2. Loại mặt bích hàn nào tốt nhất cho áp suất cao?

Mặt bích Weld Neck là tiêu chuẩn công nghiệp cho các hệ thống áp suất cao và nhiệt độ cao nhờ khả năng phân bổ ứng suất vượt trội.

3. Welding flange có dùng được cho đường ống dẫn khí không?

Có. Trên thực tế, chúng là lựa chọn ưu tiên cho các đường ống dẫn dầu, khí đốt và hơi nước, nơi yêu cầu các kết nối vĩnh viễn, chống rò rỉ để đảm bảo an toàn.

4. Vật liệu nào thường được sử dụng?

Thép carbon (A105) là tiêu chuẩn cho nhiều mục đích công nghiệp. Đối với môi trường ăn mòn, Thép không gỉ (304, 316) hoặc các hợp kim đặc biệt thường được sử dụng.

5. Tiêu chuẩn nào là phổ biến nhất?

ASME B16.5 là tiêu chuẩn được công nhận rộng rãi nhất cho mặt bích ống và phụ kiện mặt bích ở Bắc Mỹ và toàn cầu, trong khi EN 1092-1 là tiêu chuẩn cho thị trường châu Âu.

Kết luận

Welding là "người hùng thầm lặng" của đường ống công nghiệp, cung cấp sức mạnh và độ tin cậy cần thiết để giữ cho các hệ thống phức tạp vận hành an toàn. Cho dù bạn đang làm việc trên một đường ống tiện ích nhỏ hay một nhà máy lọc dầu khổng lồ, việc hiểu rõ các sắc thái lựa chọn—từ loại mặt bích đến cấp áp suất—là điều tối quan trọng đối với tính toàn vẹn của hệ thống. Bằng cách ưu tiên các thông số kỹ thuật chính xác và lắp đặt chuyên nghiệp, bạn tránh được chi phí cao do hỏng hóc và đảm bảo thành công vận hành lâu dài Welding flange.
