En 1092 1 pn16 flange: Tiêu chuẩn vàng cho hệ thống đường ống công nghiệp

Trong các dự án kỹ thuật, sự nhầm lẫn giữa các hệ tiêu chuẩn mặt bích là "cơn ác mộng" của đội ngũ thi công. Tình huống thực tế phổ biến nhất mà các kỹ sư thường gặp là: mặt bích PN16 đã được đặt hàng, nhưng khi đưa ra hiện trường lại không thể lắp khớp với van hoặc thiết bị có sẵn. Vấn đề cốt lõi không nằm ở áp lực, mà nằm ở sự nhầm lẫn tai hại giữa các chuẩn như EN, DIN và ANSI. Hệ quả là bulong không xuyên qua được lỗ, mặt bích bị lệch tâm, gây rò rỉ và buộc phải thay thế toàn bộ. "Chỉ sai một tiêu chuẩn flange, bạn có thể mất cả tiến độ công trình". Bài viết này sẽ phân tích chuyên sâu về en 1092 1 pn16, giúp bạn nắm vững bản chất để lựa chọn chính xác ngay từ khâu đặt hàng.

EN 1092-1 PN16 Flange là gì?

EN 1092-1 PN16 flange là tiêu chuẩn kỹ thuật của Châu Âu dành cho các loại mặt bích thép, được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống công nghiệp.

• EN 1092-1: Đây là bộ tiêu chuẩn thống nhất của Châu Âu, thay thế cho các tiêu chuẩn quốc gia cũ (như DIN của Đức, BS của Anh) nhằm đồng bộ hóa quy cách kỹ thuật trên toàn khu vực.

• PN16: Viết tắt của "Pressure Nominal 16", biểu thị mức áp suất danh nghĩa tối đa mà mặt bích có thể chịu được là 16 bar (tương đương khoảng 16 kg/cm²) ở nhiệt độ làm việc tiêu chuẩn.

Việc áp dụng chuẩn này không chỉ đảm bảo an toàn vận hành mà còn giúp việc tìm kiếm vật tư thay thế trở nên dễ dàng và thuận tiện hơn trên phạm vi quốc tế.

Nguyên lý và bản chất của tiêu chuẩn EN 1092-1

Về bản chất, en 1092 1 flange là một bộ quy chuẩn hóa về kích thước và khả năng chịu tải. Một hệ thống đường ống chỉ đạt được độ kín tuyệt đối khi mọi bộ phận kết nối đều "nói cùng một ngôn ngữ".

Tiêu chuẩn này quy định chính xác các thông số:

• Kích thước hình học: Đường kính ngoài, đường kính tâm lỗ bulong, và đường kính lỗ bulong.

• Độ dày thành: Đảm bảo khả năng chịu áp suất PN16 mà không bị biến dạng.

• Bề mặt kết nối: Độ phẳng và độ nhám để đảm bảo gioăng làm kín (gasket) phát huy tối đa hiệu quả.

Khi bạn chọn đúng tiêu chuẩn, bạn đang đảm bảo khả năng lắp ghép chính xác (interchangeability), giúp giảm thiểu rủi ro rò rỉ tại điểm nối – yếu tố sống còn của mọi hệ thống áp lực.

Phân tích chuyên sâu (CORE SEO)

Phân loại EN 1092-1 PN16 Flange

Để tối ưu hóa cho các yêu cầu kỹ thuật khác nhau, mặt bích PN16 được chia thành các loại hình chính (Types):

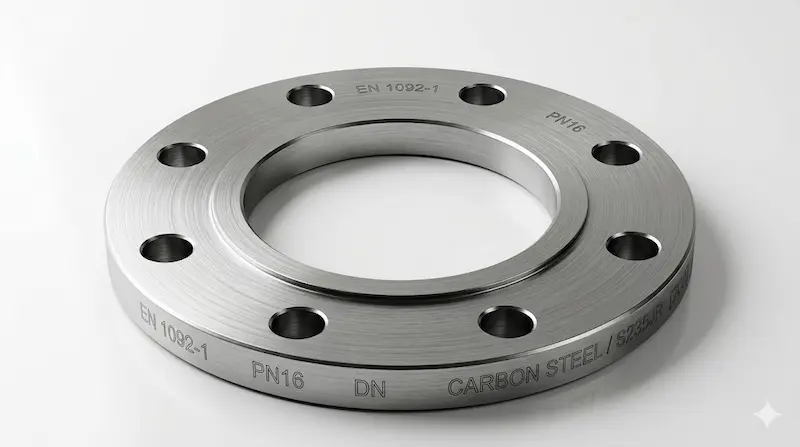

• Type 01 (Plate Flange): Mặt bích tấm, dùng để hàn trượt vào ống. Đây là loại thông dụng nhất cho các hệ thống đường ống nước.

• Type 02 (Slip-on Flange): Mặt bích có gờ, giúp định vị ống tốt hơn trước khi hàn.

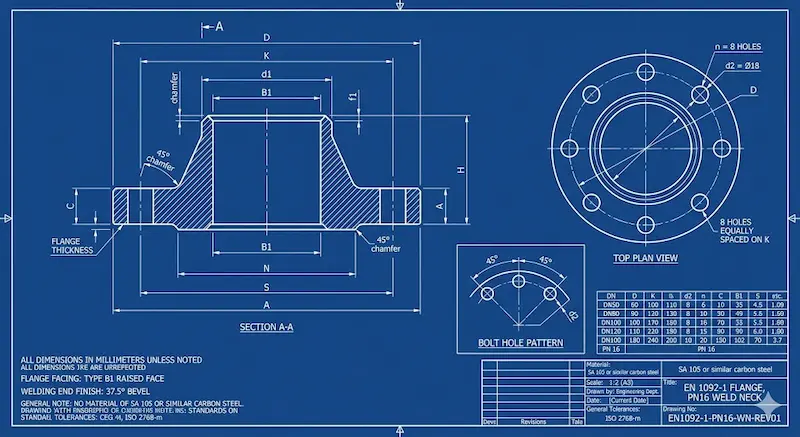

• Type 11 (Weld Neck Flange): Mặt bích có cổ hàn, dùng cho các hệ thống yêu cầu độ bền cơ học cao, giảm ứng suất tại mối hàn.

• Type 05 (Blind Flange): Mặt bích mù, dùng để bịt kín đầu ống hoặc ngăn dòng chảy.

Thông số kỹ thuật EN 1092-1 PN16 (DN50 – DN300)

Dưới đây là bảng thông số tham khảo cho các kích thước phổ biến:

So sánh EN 1092-1 PN16 vs DIN vs ANSI

Việc nhầm lẫn giữa các tiêu chuẩn này là nguyên nhân hàng đầu gây ra sự cố lắp đặt:

Nhấn mạnh: Tuyệt đối không lắp chéo tiêu chuẩn (ví dụ: bích EN với bích ANSI) vì khoảng cách tâm lỗ bulong sẽ không trùng khớp, dẫn đến hư hỏng thiết bị.

Tại sao EN 1092-1 PN16 được dùng phổ biến?

Đây là chuẩn mực hiện đại nhất của Châu Âu, được thiết kế để tích hợp dễ dàng với các thiết bị công nghiệp quốc tế. Việc sử dụng en 1092 1 flange giúp doanh nghiệp dễ dàng tìm kiếm phụ kiện thay thế từ nhiều nguồn cung ứng khác nhau mà vẫn đảm bảo tính tương thích.

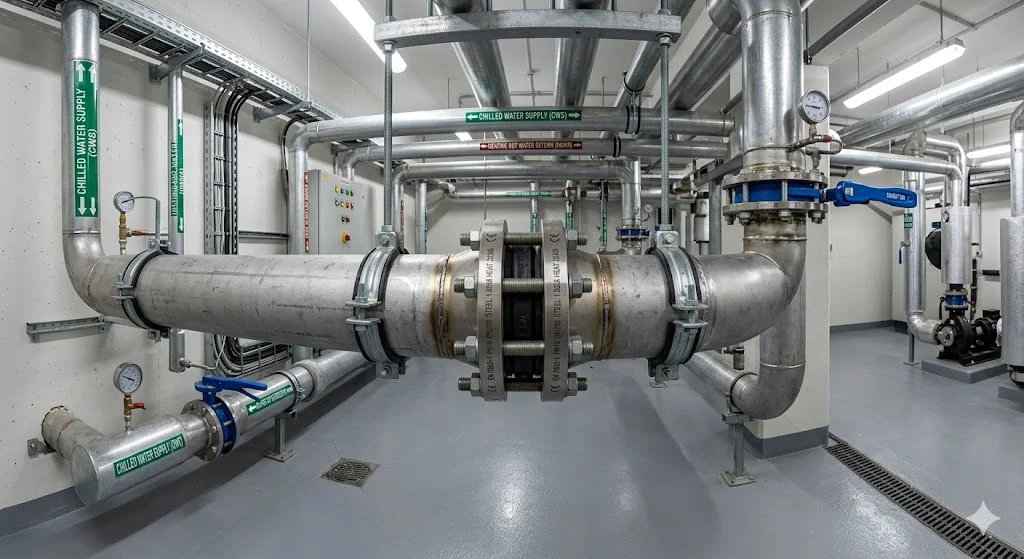

Ứng dụng thực tế

Ứng dụng của EN 1092-1 PN16 Flange

Loại mặt bích này xuất hiện trong hầu hết các hạ tầng công nghiệp:

• Hệ thống cấp thoát nước: Cấp nước sạch, xử lý nước thải.

• HVAC: Hệ thống điều hòa trung tâm, chiller, tháp giải nhiệt.

• Công nghiệp nhẹ: Thực phẩm, đồ uống, dệt nhuộm – nơi yêu cầu độ sạch và bền.

Khi nào nên dùng PN16?

Bạn nên sử dụng PN16 khi hệ thống của mình hoạt động ở áp suất trung bình (đến 16 bar). Nếu áp suất vận hành vượt quá ngưỡng này, cần chuyển sang PN25 hoặc PN40. Ngược lại, nếu áp suất thấp (dưới 10 bar), PN10 có thể là lựa chọn kinh tế hơn.

Sai lầm thường gặp

Sai lầm phổ biến nhất là nhầm PN10 với PN16. Dù kích thước ngoài (D) có thể giống nhau ở một số kích cỡ, nhưng số lỗ bulong hoặc kích thước bulong có thể khác biệt hoàn toàn. Ngoài ra, việc không kiểm tra bản vẽ thiết kế trước khi đặt hàng dẫn đến tình trạng mặt bích không vừa với van, gây lãng phí thời gian và chi phí đổi trả.

Hướng dẫn: Cách chọn EN 1092-1 PN16 Flange đúng chuẩn

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ quy trình kiểm tra sau:

1. Xác định DN (Đường kính danh định): Đo chính xác kích thước ống.

2. Xác định áp lực: Kiểm tra thông số thiết kế hệ thống (PN16).

3. Chọn loại mặt bích: Plate (Type 01) hay Weld Neck (Type 11) tùy thuộc vào độ dày ống và yêu cầu chịu lực.

4. Kiểm tra tiêu chuẩn: Đảm bảo giấy tờ sản phẩm ghi rõ chuẩn EN 1092-1.

5. Đối chiếu bản vẽ: So sánh khoảng cách tâm lỗ bulong (K) và đường kính lỗ với thiết bị hiện có.

Lưu ý khi lắp đặt

• Siết bulong đều lực: Sử dụng cờ lê lực (torque wrench) để siết theo hình đối xứng, tránh làm vênh mặt bích.

• Dùng gasket phù hợp: Chọn gioăng cao su, PTFE hoặc kim loại phù hợp với môi chất bên trong.

• Tránh lệch tâm: Đảm bảo hai bề mặt bích song song và đồng tâm trước khi bắt đầu siết bulong.

Câu hỏi thường gặp về En 1092 1 pn16 flange

1.En 1092 1 pn16 flange là gì?

Đây là tiêu chuẩn mặt bích thép Châu Âu cho phép hoạt động ở áp suất tối đa 16 bar.

2. Có thay DIN được không?

Có, EN 1092-1 được thiết kế để kế thừa và thay thế dần tiêu chuẩn DIN cũ.

3. PN16 chịu áp bao nhiêu?

Chịu được áp suất tối đa 16 bar ở nhiệt độ làm việc tiêu chuẩn.

4. Có dùng với ANSI được không?

Không. Kích thước bulong và tâm lỗ của hai hệ tiêu chuẩn này khác nhau.

5. Loại flange nào phổ biến nhất?

Mặt bích tấm (Plate flange - Type 01) là loại được sử dụng nhiều nhất cho các hệ thống đường ống nước phổ thông.

Kết luận

Việc lựa chọn đúng en 1092 1 flange không chỉ đảm bảo an toàn kỹ thuật cho công trình mà còn là giải pháp tiết kiệm chi phí vận hành lâu dài. Sự đồng bộ giữa các chi tiết kết nối chính là "chìa khóa" giúp hệ thống đường ống của bạn vận hành trơn tru, không rò rỉ. Đừng để một sai sót nhỏ trong khâu chọn vật tư làm gián đoạn tiến độ dự án của bạn En 1092 1 pn16 flange.
