Mặt bích PPR 90: Giải pháp kết nối hoàn hảo cho hệ thống ống nước DN90

Trong các dự án thi công đường ống nhựa chịu nhiệt, việc lắp đặt hệ thống ống PPR DN90 thường gặp trở ngại lớn khi cần kết nối với các thiết bị như van, đồng hồ đo áp, hoặc các đoạn ống kim loại. Sai lầm phổ biến mà nhiều kỹ sư hiện trường mắc phải là chọn sai loại phụ kiện kết nối hoặc sử dụng mặt bích không tương thích. Hậu quả của việc này không chỉ là tình trạng rò rỉ nước dai dẳng tại điểm nối, mà còn là sự lệch tâm bulong, gây áp lực lên ống và làm hỏng toàn bộ hệ thống sau một thời gian vận hành. Chỉ sai một mặt bích 90, cả hệ thống DN90 của bạn có thể phải tháo dỡ và làm lại từ đầu, gây thiệt hại lớn về chi phí vật tư và nhân công. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu về tiêu chuẩn, cách lựa chọn và lắp đặt mặt bích 90 để đảm bảo sự ổn định tuyệt đối cho công trình của bạn.

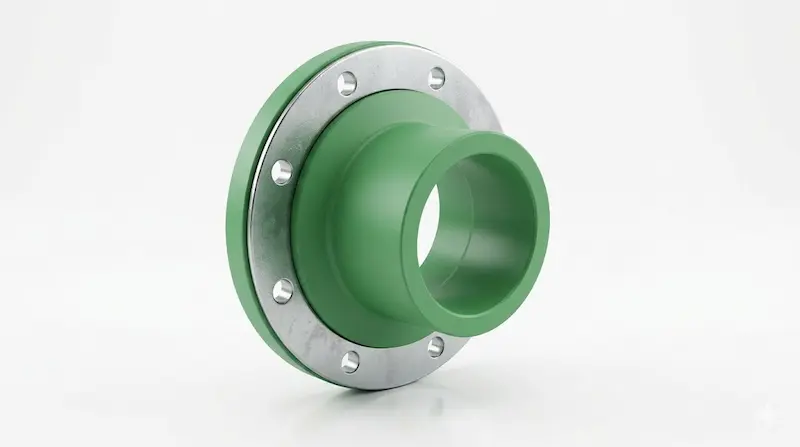

Mặt bích PPR 90 là gì?

Mặt bích  90 (hay còn gọi là mặt bích nhựa PPR dùng cho ống đường kính danh định DN90) là phụ kiện không thể thiếu trong các hệ thống cấp thoát nước, giúp kết nối ống PPR với các thiết bị hoặc hệ thống đường ống khác bằng phương pháp cơ khí thay vì hàn nhiệt trực tiếp.

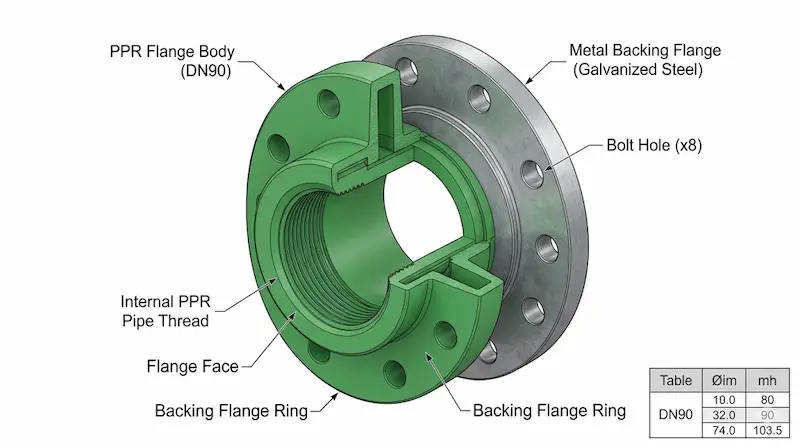

Về cấu tạo, loại mặt bích này là sự kết hợp giữa hai vật liệu:

• Phần cổ (Stub end): Được làm từ nhựa PPR nguyên sinh, có khả năng hàn nhiệt đồng nhất với ống PPR DN90.

• Phần bích (Backing flange): Thường là vòng thép mạ kẽm hoặc Inox 304, đảm nhận vai trò chịu lực cơ khí khi bắt bulong.

Sự kết hợp này mang lại khả năng chống ăn mòn tuyệt vời của nhựa cùng độ cứng vững của kim loại, cho phép hệ thống dễ dàng tháo lắp để bảo trì hoặc thay thế thiết bị mà không cần cắt ống.

Nguyên lý hoạt động của mặt bích PPR

Nguyên lý hoạt động của mặt bích 90 dựa trên sự phân tách giữa hai phương thức kết nối: phương thức hóa học (hàn nhiệt) và phương thức cơ khí (bắt bulong).

• Kết nối ống: Đầu cổ mặt bích được hàn nhiệt trực tiếp với ống PPR DN90 bằng máy hàn chuyên dụng. Nhựa bị nung chảy và hòa quyện vào nhau, tạo thành một thể thống nhất, đảm bảo độ kín khít tuyệt đối.

• Kết nối thiết bị: Phần vòng kim loại bên ngoài được thiết kế theo tiêu chuẩn DIN hoặc ANSI, giúp kết nối với các thiết bị có mặt bích tương ứng thông qua bulong và gioăng đệm cao su.

Có thể hiểu đơn giản: PPR = hàn nhiệt (cho độ kín), Bích = kết nối cơ khí (cho sự tháo lắp).

Phân tích chuyên sâu (CORE SEO)

Phân loại mặt bích PPR 90

Trên thị trường hiện nay, mặt bích 90 được phân loại dựa trên các tiêu chí chính để phù hợp với yêu cầu thực tế của công trình:

• Theo cấu tạo:

  • Bích nhựa liền: Thường dùng cho các hệ thống nhỏ hoặc áp suất thấp.

  • Bích lồng (Stub end + Backing flange): Đây là loại phổ biến nhất cho DN90. Phần cổ PPR được hàn với ống, sau đó vòng bích kim loại lồng vào và bắt bulong. Cách này giúp điều chỉnh hướng lỗ bulong dễ dàng hơn.

• Theo vật liệu lõi bích:

  • Bích thép mạ kẽm: Giá thành kinh tế, phù hợp cho hệ thống cấp nước sạch.

  • Bích Inox 304: Khả năng chống gỉ sét cao, dùng cho môi trường ẩm ướt hoặc nhà máy thực phẩm.

• Theo áp lực: PN10 (10 bar) và PN16 (16 bar).

Thông số kỹ thuật mặt bích 90

Để đảm bảo lắp đặt đúng, kỹ sư cần nắm rõ các thông số kỹ thuật sau:

So sánh mặt bích 90 với bích thép/inox toàn phần

Insight: Mặt bích 90 là sự lựa chọn tối ưu cho hệ thống nước vì nó không làm thay đổi chất lượng nước, trong khi bích thép có thể bị oxy hóa theo thời gian.

Tại sao cần dùng mặt bích 90 thay vì nối trực tiếp?

Trong các hệ thống công nghiệp và dân dụng hiện đại, việc sử dụng mặt bích là yêu cầu bắt buộc khi cần:

• Bảo trì thuận tiện: Khi máy bơm hoặc van bị hỏng, mặt bích cho phép tháo ra nhanh chóng mà không cần cắt bỏ đoạn ống.

• Kết nối thiết bị: Hầu hết các loại van bi, van cổng, hay đồng hồ đo áp đều sử dụng kiểu kết nối mặt bích. Nếu không dùng mặt bích PPR, bạn sẽ không thể kết nối ống PPR với các thiết bị này một cách an toàn.

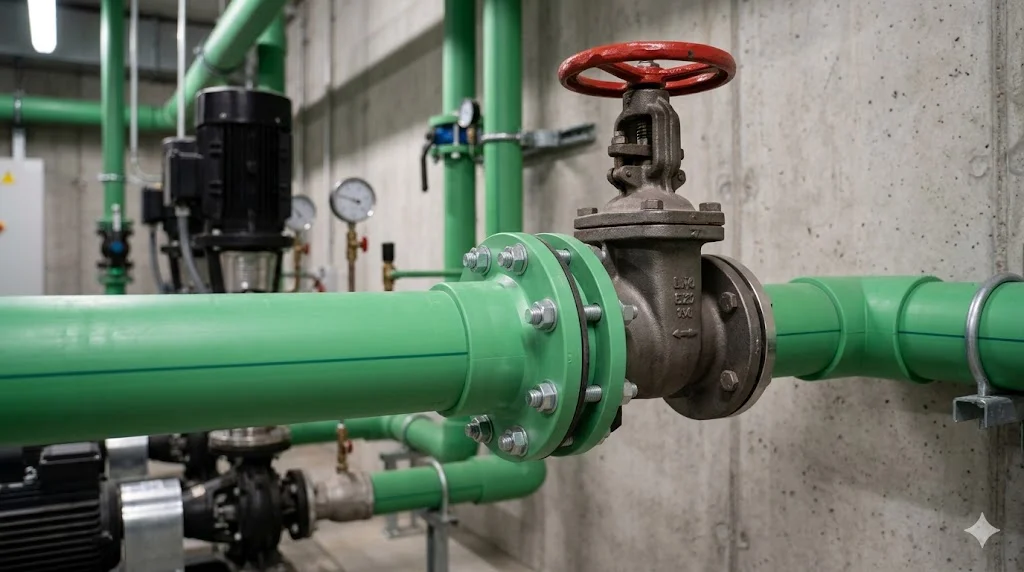

Ứng dụng thực tế

Ứng dụng của mặt PPR 90

Với đặc tính bền bỉ và dễ lắp đặt, sản phẩm này được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sạch: Nhà cao tầng, khu đô thị.

• Hệ thống HVAC: Chiller, hệ thống làm mát trung tâm.

• Nhà máy thực phẩm: Nơi yêu cầu vật liệu không độc hại và vệ sinh.

• Công trình công nghiệp: Hệ thống dẫn nước tuần hoàn, xử lý nước thải sinh hoạt.

Khi nào cần dùng mặt PPR 90?

Bạn nên sử dụng phụ kiện này trong 3 tình huống then chốt:

1. Điểm kết nối thiết bị: Tại đầu ra/vào của bơm, van, đồng hồ đo.

2. Điểm bảo trì: Tại các vị trí cần kiểm tra định kỳ hoặc cần tháo lắp ống để vệ sinh.

3. Chuyển đổi vật liệu: Khi cần kết nối đường ống PPR với đường ống thép hoặc thiết bị bằng kim loại.

Sai lầm thường gặp khi sử dụng

• Chọn sai PN (Áp lực): Mua bích PN10 cho hệ thống bơm áp lực cao (PN16), dẫn đến nứt mặt bích nhựa.

• Không đồng bộ tiêu chuẩn: Mua bích PPR chuẩn DIN nhưng lại cố gắng bắt với thiết bị chuẩn ANSI, dẫn đến lỗ bulong không khớp.

• Hàn sai kỹ thuật: Không để nhựa nóng chảy đều trước khi kết nối hoặc nhiệt độ hàn thấp, làm mối hàn yếu và bị rò rỉ sau khi vận hành.

Hướng dẫn: Cách chọn và lắp đặt mặt bích 90 đúng chuẩn

Checklist chọn mua

• Xác định DN: Phải chính xác là DN90.

• Áp lực: Kiểm tra thông số áp suất hệ thống (PN10 hay PN16).

• Tiêu chuẩn bích: Xác định thiết bị kết nối là chuẩn DIN hay ANSI để chọn vòng bích kim loại phù hợp.

• Vật liệu lõi: Nếu môi trường ẩm ướt, hãy ưu tiên vòng bích Inox 304 thay vì thép mạ kẽm.

• Gioăng (Gasket): Phải chọn gioăng cao su chịu nhiệt phù hợp với đường kính DN90.

Lưu ý khi lắp đặt

• Hàn nhiệt: Sử dụng máy hàn PPR đúng nhiệt độ (thường là 260°C).

• Siết bulong: Phải siết theo hình đối xứng (đối đỉnh) để lực ép lên gioăng được đều, tránh rò rỉ cục bộ.

• Lệch tâm: Đảm bảo hai mặt bích đồng trục trước khi siết chặt, tránh tạo ứng suất dư gây nứt vỡ mặt bích nhựa sau này.

Câu hỏi thường gặp về mặt bíchPR 90

1. Mặt bích 90 là DN bao nhiêu?

Đây là mặt bích dành riêng cho ống PPR đường kính ngoài 90mm.

2. PPR 90 dùng PN10 hay PN16?

Tùy thuộc vào yêu cầu áp lực hệ thống của bạn. Tuy nhiên, PN16 là lựa chọn an toàn hơn cho hầu hết các hệ thống cấp nước áp lực.

3. Có lắp với bích thép được không?

Có, bạn hoàn toàn có thể lắp mặt bích 90 (có vòng bích kim loại) với các loại bích thép hoặc bích thiết bị, miễn là cùng tiêu chuẩn (DIN/ANSI).

4. Có chịu nhiệt cao không?

Ống và mặt bích PPR chịu được nhiệt độ lên đến 95°C, phù hợp với hầu hết các hệ thống nước nóng dân dụng.

5. Có tháo lắp nhiều lần được không?

Được, đây là ưu điểm lớn nhất của mặt bích so với hàn nhiệt cố định.

Kết luận

Mặt bích 90 đóng vai trò là "chìa khóa" kết nối, giúp hệ thống đường ống PPR DN90 của bạn trở nên linh hoạt và bền bỉ hơn. Việc nắm rõ cách lựa chọn và lắp đặt đúng tiêu chuẩn không chỉ giúp loại bỏ các lỗi rò rỉ đáng tiếc mà còn tiết kiệm chi phí bảo trì trong tương lai. Đừng để một phụ kiện nhỏ làm ảnh hưởng đến toàn bộ hiệu suất của hệ thống. Nếu bạn đang tìm kiếm giải pháp vật tư chuẩn kỹ thuật, hãy liên hệ ngay với đội ngũ tư vấn chuyên nghiệp để đảm bảo công trình của bạn luôn vận hành trơn tru và an toàn nhất Mặt bích ppr 90.
