Cóc Xả Hơi Nước: Giải Pháp Tối Ưu Năng Lượng Và Bảo Vệ Hệ Thống Hơi Nóng

Trong các nhà máy công nghiệp vận hành hệ thống nhiệt, năng lượng từ hơi nước đóng vai trò cốt lõi trong việc duy trì chuỗi sản xuất. Tuy nhiên, trong quá trình luân chuyển, sự tổn thất nhiệt lượng ra môi trường là điều không thể tránh khỏi, dẫn đến hiện tượng hơi nước bị ngưng tụ thành chất lỏng. Nếu lượng nước ngưng này không được giải phóng kịp thời, hệ thống sẽ đối mặt với những rủi ro nghiêm trọng như giảm hiệu suất truyền nhiệt, bục vỡ đường ống do búa nước và ăn mòn thiết bị.

Để giải quyết triệt để bài toán kỹ thuật này, các kỹ sư cơ điện bắt buộc phải lắp đặt thiết bị cóc xả hơi nước tại các vị trí chiến lược trên đường ống. Đây được coi là phòng tuyến tự động bảo vệ tính toàn vẹn của chu trình nhiệt, vừa giúp tối ưu hóa chi phí nhiên liệu, vừa ngăn ngừa các sự cố phá hủy cơ khí tốn kém. Việc hiểu rõ bản chất, thông số vận hành và các tiêu chuẩn lựa chọn bẫy hơi là chìa khóa then chốt để các nhà quản lý tối ưu hóa dòng tiền và nâng cao năng lực cạnh tranh cho doanh nghiệp.

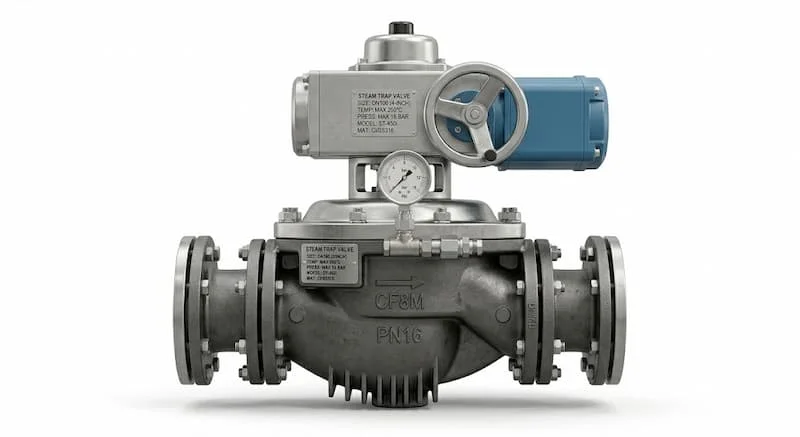

Cóc Xả Hơi Nước Là Gì

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn nhiệt năng

Về mặt định danh thiết bị ngành nhiệt, cóc xả hơi nước là gì? Thiết bị này còn được biết đến rộng rãi trong giới kỹ thuật với tên gọi quốc tế là Steam Trap hay bẫy hơi. Đây là một dòng van cơ khí tự động vận hành thông minh, có chức năng phân tách và xả toàn bộ lượng nước ngưng tụ cùng các loại khí không ngưng ra khỏi mạng lưới đường ống cấp hơi mà hoàn toàn không làm thất thoát nguồn hơi nóng có ích.

Chức năng và vai trò chiến lược của thiết bị trong hệ thống

Thiết bị sở hữu bốn chức năng vận hành cốt lõi của cóc xả hơi nước, tác động trực tiếp đến tính kinh tế của nhà máy:

• Tự động loại bỏ nước ngưng tụ: Giải phóng triệt để lớp nước lỏng bám trên vách ống để nhường không gian cho hơi khô lưu thông.

• Giữ lại hơi nước có ích: Đóng khít tuyệt đối ngay khi dòng hơi nóng đi qua, không cho năng lượng nhiệt bị thất thoát ra ngoài.

• Triệt tiêu khí không ngưng tụ: Đẩy các túi khí độc hại ra khỏi hệ thống để ngăn hiện tượng giảm nhiệt độ làm việc của thiết bị.

• Bảo vệ kết cấu đường ống và các dòng van phụ trợ: Giảm tải áp lực thủy động, ngăn hiện tượng va đập thủy lực phá hủy mối nối.

Nhờ những chức năng này, thiết bị đóng vai trò tối cao trong việc tiết kiệm năng lượng, nâng cao hiệu suất truyền nhiệt tổng thể và cắt giảm tối đa chi phí vận hành cho chủ đầu tư.

Nguyên Lý Hoạt Động Của Cóc Xả Hơi

Cấu tạo cơ bản của cụm cấu kiện bẫy hơi tiêu chuẩn

Một cụm thiết bị hoàn chỉnh được chế tạo từ bốn bộ phận cơ học và cảm biến nền tảng của cóc xả hơi nước:

• Thân cóc xả hơi: Phần khung chịu áp và chịu nhiệt lớn, được đúc dày dặn để chống chọi xung lực.

• Bộ phận cảm biến: Cơ cấu nhận biết trạng thái vật lý, có thể là phao cơ học, đĩa đồng tiền hoặc hệ thống cảm biến nhiệt tĩnh.

• Van đóng mở: Cơ cấu trực tiếp thực hiện hành vi ngắt dòng hoặc mở thông mạch xả.

• Buồng chứa nước ngưng: Không gian trung gian gom dòng chất lỏng trước khi đẩy ra môi trường ngoài.

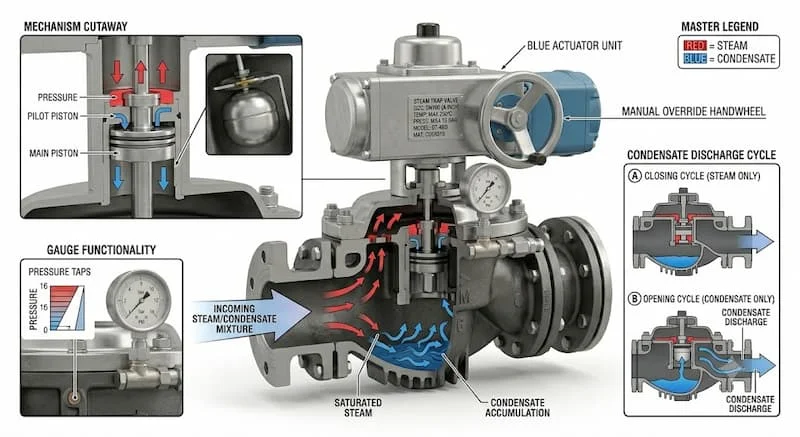

Cơ chế vận hành chuyển dịch cơ thủy lực

Nguyên lý hoạt động của thiết bị dựa trên sự khác biệt về tính chất vật lý hoặc nhiệt độ giữa hơi nước và nước ngưng. Khi hệ thống khởi động, nước ngưng có nhiệt độ thấp và trọng lượng riêng lớn sẽ được dẫn vào buồng chứa của thiết bị đầu tiên. Bộ phận cảm biến bên trong nhận biết sự xuất hiện của chất lỏng sẽ tự động tác động lực làm mở van, đẩy toàn bộ lượng nước ngưng ra ngoài.

Tuy nhiên, ngay khi lượng nước ngưng cạn kiệt và dòng hơi nóng có áp lực cao tới, bộ cảm biến sẽ lập tức nhận biết sự thay đổi về mật độ hoặc sự gia tăng nhiệt độ đột ngột. Cơ chế này kích hoạt hệ thống van đóng sập lại ngay lập tức, chặn đứng dòng hơi nóng không cho thất thoát, tạo ra một chu kỳ tuần hoàn khép kín hoàn hảo.

Các Loại Cóc Xả Hơi Phổ Biến Hiện Hiện Nay

Để thích ứng xuất sắc với từng dải tải trọng và áp lực nhiệt khác nhau, ngành công nghiệp hiện đại phân chia các loại cóc xả hơi nước thành bốn chủng loại chính:

Cóc xả hơi phao

Thiết bị vận hành dựa trên nguyên lý đòn bẩy cơ học và trọng lực. Khi nước ngưng tràn vào thân van, quả phao inox sẽ nổi lên, kéo theo trục van mở ra để xả nước liên tục. Dòng sản phẩm này sở hữu ưu điểm vượt trội về hiệu suất xả cực cao, vận hành êm ái không tạo tiếng động lớn và cực kỳ phù hợp cho các hệ thống có lượng nước ngưng lớn như bộ trao đổi nhiệt lớn.

Cóc xả hơi đồng tiền

Dòng thiết bị ứng dụng động lực học chất lưu, điều khiển đóng mở bằng một đĩa kim loại mỏng dạng đồng tiền. Ưu điểm lớn nhất của sản phẩm này là cấu trúc hình học vô cùng nhỏ gọn, trọng lượng nhẹ, giá thành thấp và có khả năng chịu được áp suất vận hành rất cao cùng hiện tượng đóng băng ngoài trời mà không sợ hư hỏng.

Cóc xả hơi nhiệt động

Sản phẩm hoạt động cóc xả hơi nước dựa trên sự chênh lệch vận tốc dòng chảy giữa hơi nước và nước ngưng dưới đĩa van. Thiết bị nổi tiếng với độ bền cơ học siêu hạng, kết cấu cơ khí tinh giản giúp tối giản hóa công tác bảo trì định kỳ, rất thích hợp cho các đường ống chính luân chuyển hơi có áp lực cao.

Cóc xả hơi nhiệt tĩnh

Loại bẫy hơi vận hành dựa trên sự chênh lệch nhiệt độ giữa hơi nóng và nước ngưng đã nguội bớt. Thiết bị sử dụng một capsule chứa chất lỏng đặc biệt có thể co giãn theo nhiệt độ. Ưu điểm lớn nhất của dòng van này là năng lực tiết kiệm năng lượng tối đa, hoạt động ổn định và tự động xả khí rất tốt khi hệ thống khởi động.

Thông Số Kỹ Thuật Quan Trọng

Việc lập hồ sơ thiết kế đòi hỏi bộ phận kỹ thuật phải bóc tách chính xác bốn trục thông số định lượng cốt lõi sau:

Quy cách kích thước danh nghĩa DN

Thiết bị được thiết kế với dải kích thước đa dạng từ các phân khúc nhỏ nối ren như DN15, DN20, DN25 cho đến các size trục chính phục vụ nhà máy lớn như DN40 và DN50.

Áp suất làm việc định mức

Sản phẩm được phân cấp rõ ràng theo các tiêu chuẩn chịu tải tĩnh của hệ thống bao gồm tiêu chuẩn phổ thông PN16, tiêu chuẩn chịu tải trung bình PN25 cho đến hệ cao áp công nghiệp PN40.

Giới hạn nhiệt độ tối đa của phôi cơ khí

Tùy thuộc vào áp lực lò hơi, bẫy hơi được thiết kế để chịu đựng các ngưỡng nhiệt độ cực đoan từ 180 độ C, 220 độ C cho đến ngưỡng nhiệt siêu cao 350 độ C mà không bị biến dạng vật liệu.

Bản chất vật liệu và kiểu phương thức kết nối bám

• Vật liệu chế tạo vỏ chịu lực: Tùy chọn linh hoạt từ gang đúc chịu lực kinh tế, thép carbon chịu áp cao cho đến inox 304 và inox 316 chống ăn mòn hóa chất tuyệt đối.

• Phương thức liên kết liên bám ống: Thiết kế dạng nối ren tiện lợi cho size nhỏ, dạng mối nối mặt bích chịu lực chắc chắn cho size lớn hoặc kiểu hàn bám Socket Weld cho hệ thống siêu áp lực.

So Sánh Các Loại Cóc Xả Hơi

Việc đặt các dòng bẫy hơi lên bàn cân đối chiếu trực quan giúp các kỹ sư lựa chọn đúng cấu hình cho dự án:

Phân tích các tiêu chí kỹ thuật cốt lõi

Về hiệu suất xả nước ngưng, dòng cóc xả hơi phao đạt mức rất cao nhờ cơ chế xả liên tục, trong khi dòng đồng tiền và dòng nhiệt động đạt mức cao theo từng chu kỳ đóng ngắt.

Về mặt chi phí giá thành đầu tư, dòng phao có giá thành cao nhất do cấu trúc cơ khí đòn bẩy phức tạp, dòng nhiệt động có mức giá trung bình và dòng đồng tiền sở hữu mức giá thấp nhất, rất phù hợp cho các dự án tối ưu ngân sách.

Xét về năng lực chống chịu và làm việc trong môi trường áp suất cao, dòng đồng tiền và dòng nhiệt động thể hiện ưu thế vượt trội với mức chịu tải cao, trong khi dòng phao chỉ hoạt động tốt ở mức áp suất trung bình nhằm tránh hiện tượng móp méo quả phao.

Về công tác bảo trì, sửa chữa định kỳ, cả ba dòng sản phẩm đều được đánh giá là dễ dàng tháo lắp và thay thế linh kiện tại hiện trường khi xảy ra sự cố kỹ thuật.

Tại Sao Cóc Xả Hơi Giúp Tiết Kiệm Năng Lượng

Việc lắp đặt dòng thiết bị này mang lại những giá trị kinh tế trực tiếp thông qua bốn cơ chế tác động vật lý sau:

Giảm thiểu tối đa hiện tượng thất thoát hơi có ích

Bẫy hơi đóng vai trò như một người gác cổng thông minh. Thiết bị chỉ mở ra khi có nước ngưng và đóng chặt tuyệt đối ngay khi hơi nóng chạm vào. Cơ chế này ngăn chặn việc hơi nóng bị rò rỉ vô ích ra môi trường, giúp bảo toàn nguyên vẹn năng lượng nhiệt trong hệ thống.

Tăng cường tối đa hiệu suất trao đổi nhiệt

Nước ngưng tụ bám trên vách ống đóng vai trò như một lớp cách nhiệt tự nhiên, làm giảm đáng kể tốc độ truyền nhiệt từ hơi nóng vào thiết bị gia nhiệt. Bằng cách xả sạch lớp nước này, bẫy hơi giúp thiết bị trao đổi nhiệt đạt hiệu suất tối đa, rút ngắn thời gian sản xuất.

Hạn chế hiện tượng va đập búa nước phá hủy ống

Khi nước lỏng tích tụ nhiều, dòng hơi di chuyển với vận tốc cực lớn sẽ đẩy khối nước này lao đi với động năng khủng khiếp, tạo ra những cú va đập búa nước xé toác vách ống và phá hủy các dòng van. Kiểm soát tốt nước ngưng chính là giải pháp triệt tiêu nguy cơ hiểm họa này.

Cắt giảm tối đa lượng nhiên liệu đốt tiêu hao

Khi hệ thống giữ được nhiệt lượng tối đa và không bị thất thoát hơi, lò hơi sẽ không phải hoạt động quá tải để bù đắp lượng nhiệt mất đi. Điều này giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí than, dầu hoặc gas đốt mỗi năm, tối ưu hóa biên độ lợi nhuận lâu dài.

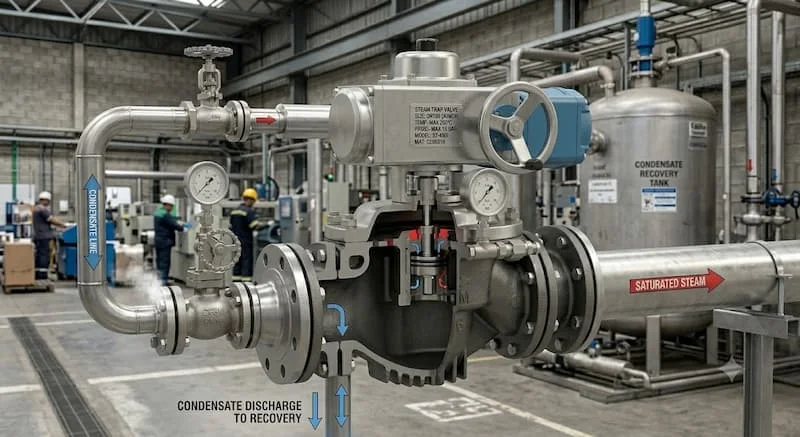

Ứng Dụng Cóc Xả Hơi Nước Trong Thực Tế

Hội tụ những tính năng ưu việt, ứng dụng cóc xả hơi nước hiện diện dày đặc trong mọi công trình nhiệt năng:

Hệ thống lò hơi và mạng lưới phân phối nhiệt trung tâm

Sản phẩm định vị tại các điểm thấp nhất trên trục đường ống dẫn hơi chính, các đường rẽ nhánh để thu gom và giải phóng nước ngưng liên tục, bảo đảm dòng hơi khô tuyệt đối khi đến các thiết bị tiêu thụ cuối.

Dây chuyền sản xuất của nhà máy thực phẩm và đồ uống

Ứng dụng trong các nồi nấu tiệt trùng, hệ thống sấy khô nông sản, dây chuyền chưng cất và các thiết bị gia nhiệt gián tiếp yêu cầu độ ổn định nhiệt độ cực kỳ nghiêm ngặt.

Các nhà máy dệt nhuộm và sản xuất công nghiệp giấy

Bố trí tại các trục rulo sấy giấy, các buồng hấp nhuộm vải công nghiệp, nơi bẫy hơi phải vận hành liên tục ngày đêm dưới áp lực cao để duy trì bề mặt sấy luôn khô ráo và nóng đều.

Các hệ thống trao đổi nhiệt trong ngành hóa chất và dược phẩm

Sử dụng trong các tháp chưng cất hóa chất, các lò hấp sấy dược liệu vô trùng, nơi yêu cầu kiểm soát dòng nhiệt chính xác tuyệt đối để không làm biến đổi tính chất lý hóa của sản phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Cóc Xả Hơi

Quá trình vận hành hệ thống nhiệt rất dễ gặp sự cố lãng phí nếu chủ đầu tư mắc phải năm sai lầm kinh điển sau:

• Lựa chọn sai thông số áp suất làm việc thực tế: Chọn bẫy hơi có áp suất định mức thấp hơn áp lực đỉnh của lò hơi gây ra hiện tượng van bị kẹt cứng, không thể đóng hoặc mở.

• Hoàn toàn bỏ qua công tác tính toán lưu lượng nước ngưng tụ: Chọn kích cỡ bẫy hơi quá nhỏ khiến nước ngưng bị ứ đọng ngược vào đường ống, gây ngập lụt hệ thống sấy và giảm hiệu suất nhiệt rõ rệt.

• Lựa chọn sai chủng loại bẫy hơi cho thiết bị công nghệ: Lắp đặt bẫy hơi đồng tiền vào vị trí đòi hỏi xả nước ngưng liên tục như bộ trao đổi nhiệt lớn, gây ra hiện tượng giảm hiệu suất truyền nhiệt nghiêm trọng.

• Không tính đến giới hạn nhiệt độ cực đoan của môi chất: Sử dụng các dòng bẫy hơi có gioăng đệm chịu nhiệt kém cho các đường ống hơi siêu nhiệt, khiến gioăng bị chảy nát và gây rò rỉ hơi dữ dội.

• Hoàn toàn bỏ qua công tác bảo trì và vệ sinh lưới lọc định kỳ: Các tạp chất, xỉ hàn và rỉ sét bám trong đường ống sẽ làm tắc nghẽn lỗ xả của bẫy hơi, khiến thiết bị bị liệt chức năng xả tự động.

Hậu quả của việc chọn sai và thiếu bảo trì bẫy hơi là làm gia tăng lượng nhiên liệu đốt một cách chóng mặt, gây sụt giảm chất lượng sản phẩm sấy và tiềm ẩn nguy cơ nổ đường ống do búa nước bách hại.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp

Cách chọn cóc xả hơi tối ưu qua 5 bước tiêu chuẩn

• Bước 1: Thu thập chính xác thông số áp suất hơi tại vị trí lắp đặt để giới hạn dải áp lực an toàn cho thiết bị.

• Bước 2: Áp dụng công thức tính toán lượng nước ngưng tụ dựa trên công suất nhiệt của thiết bị để lựa chọn dải lưu lượng xả tương thích.

• Bước 3: Xác định nhiệt độ vận hành tối đa của dòng hơi để lựa chọn chất liệu phôi van phù hợp.

• Bước 4: Khảo sát môi trường lắp đặt ngoài trời hay trong nhà để đưa ra quyết định chọn phôi gang kinh tế hay phôi inox 304 siêu bền.

• Bước 5: Ưu tiên chỉ định sản phẩm từ các thương hiệu toàn cầu có uy tín lâu năm để bảo đảm hệ số dung sai cơ khí nhỏ nhất.

Checklist kiểm soát nghiêm ngặt trước khi tiến hành mua sắm

• Xác định đúng kích thước danh nghĩa DN của mối nối đường ống.

• Kiểm tra thông số áp suất làm việc định mức dập nổi trên vỏ cóc.

• Đối chiếu giới hạn nhiệt độ tối đa của thiết bị đáp ứng dòng hơi.

• Lựa chọn mác vật liệu gang, thép hay inox phù hợp đặc tính ăn mòn của môi trường.

• Xác định kiểu liên kết bám ống là nối ren, nối bích hay hàn bọc.

• Sản phẩm đi kèm đầy đủ bộ chứng chỉ nguồn gốc xuất xứ và chất lượng CO CQ hợp pháp.

• Chính sách bảo hành kỹ thuật dài hạn và uy tín từ nhà phân phối vật tư phụ trợ.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị cóc xả hơi nước thực chất là gì và đảm nhiệm chức năng gì?

Đây là một dòng van cơ khí vận hành hoàn toàn tự động, được lắp đặt trên mạng lưới đường ống hơi công nghiệp với nhiệm vụ tối cao là tách và xả sạch lượng nước ngưng tụ cùng khí không ngưng ra ngoài mà không làm thất thoát hơi nóng.

Điểm khác biệt cốt lõi giữa cóc xả hơi tự động và van xả nước thông thường là gì?

Cóc xả hơi vận hành hoàn toàn độc lập và tự động dựa trên việc nhận biết sự khác biệt lý hóa giữa hơi nước và nước ngưng để tự đóng mở. Trong khi đó, các dòng van xả thông thường bắt buộc phải có sự can thiệp vặn tay của con người hoặc hệ thống điều khiển điện tử lập trình riêng biệt từ bên ngoài.

Khi nào kỹ thuật viên bắt buộc phải tiến hành thay thế cóc xả hơi mới?

Bạn cần lập tức thay thế thiết bị khi xuất hiện tình trạng rò rỉ hơi nóng liên tục ra môi trường gây lãng phí năng lượng, hoặc khi hiệu suất gia nhiệt của các lò sấy bị sụt giảm nghiêm trọng do bẫy hơi bị kẹt cứng không xả được nước ngưng.

Việc lựa chọn bẫy hơi làm bằng inox có ưu điểm gì vượt trội so với chất liệu gang?

Mác vật liệu inox sở hữu năng lực chống chịu ăn mòn hóa học tuyệt đối, không bị gỉ sét dưới tác động của dòng nước ngưng có tính axit và chịu được áp lực, nhiệt độ cao hơn rất nhiều so với phôi gang, tuy nhiên mức chi phí đầu tư ban đầu sẽ cao hơn.

Vòng đời vận hành và tuổi thọ thực tế của một bộ bẫy hơi kéo dài bao lâu?

Nếu doanh nghiệp lựa chọn đúng thông số kỹ thuật thiết kế, lắp đặt chuẩn quy trình và thực hiện công tác vệ sinh lưới lọc, bảo dưỡng định kỳ, tuổi thọ của bẫy hơi vận hành vô cùng bền bỉ, có thể kéo dài liên tục từ 5 năm đến 10 năm hoặc lâu hơn nữa.

Kết Luận

Tóm lại, cóc xả hơi nước là cấu kiện kỹ thuật không thể thiếu để duy trì sự an toàn và tính kinh tế cho mọi hệ thống nhiệt năng công nghiệp. Việc chủ đầu tư và các đơn vị thi công thấu hiểu sâu sắc các chủng loại bẫy hơi như dạng phao, dạng đồng tiền, kết hợp với việc bóc tách chính xác các thông số áp suất, lưu lượng nước ngưng và mác vật liệu chế tạo sẽ giúp tối ưu hóa toàn diện mạng lưới đường ống. Sử dụng các dòng bẫy hơi chất lượng cao chính là giải pháp cốt lõi giúp doanh nghiệp triệt tiêu hiểm họa búa nước, bảo vệ toàn vẹn thiết bị và cắt giảm tối đa chi phí nhiên liệu đốt hàng năm đối với cóc xả hơi nước.
