Van Đóng Mở Tự Động: Giải Pháp Tối Ưu Hóa Và Điều Khiển Dòng Chảy Công Nghiệp

Trong kỷ nguyên số hóa và tự động hóa toàn diện hiện nay, việc vận hành các hệ thống đường ống công nghiệp bằng phương pháp thủ công đang dần bộc lộ nhiều hạn chế lớn. Đối với các mạng lưới truyền dẫn chất lỏng, khí nén quy mô lớn hoặc môi trường độc hại, việc công nhân phải di chuyển đến từng vị trí để vặn tay quay không chỉ gây lãng phí thời gian mà còn tiềm ẩn nhiều nguy cơ mất an toàn nghiêm trọng. Để giải quyết triệt để bài toán này, các kỹ sư cơ điện đã đưa dòng thiết bị van đóng mở tự động vào trung tâm điều khiển của hệ thống.

Đây được xem là bước đột phá công nghệ, giúp chuyển đổi toàn bộ quy trình kiểm soát dòng chảy từ cơ học thuần túy sang tự động hóa thông minh. Việc ứng dụng dòng thiết bị này không chỉ giúp tối ưu hóa nhân lực, loại bỏ hoàn toàn các sai sót chủ quan của con người mà còn bảo vệ kết cấu đường ống luôn nằm trong giới hạn áp lực an toàn. Thấu hiểu sâu sắc đặc tính kỹ thuật, cơ chế vận hành và phương pháp phân loại thiết bị là chìa khóa then chốt để doanh nghiệp nâng cao năng lực sản xuất và tối đa hóa lợi nhuận dài hạn.

Van Đóng Mở Tự Động Là Gì

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn tự động hóa

Về mặt định danh cấu kiện điều khiển, van đóng mở tự động là gì? Đây là một tổ hợp cơ điện hoặc cơ khí khí nén cao cấp, được thiết kế để kiểm soát hành trình của dòng lưu chất thông qua bộ truyền động thay vì sử dụng sức người để xoay tay gạt hay vô lăng thông thường.

Thiết bị này có khả năng tiếp nhận các nguồn năng lượng đầu vào như dòng điện áp hoặc áp lực khí nén để chuyển hóa thành momen xoắn lực học, thực hiện các thao tác kỹ thuật trên đĩa van một cách chính xác tuyệt đối.

Chức năng chiến lược và vai trò trong hệ thống đường ống

• Chức năng đóng hoàn toàn và mở hoàn toàn: Thiết bị thực hiện kịch bản cách ly dòng chảy hoặc thông mạch lưu chất với độ kín khít thủy lực tuyệt đối.

• Cơ chế điều khiển từ xa: Cho phép nhân viên kỹ thuật ngồi tại phòng điều khiển trung tâm vẫn có thể vận hành các dòng van ở khoảng cách hàng cây số hoặc các vị trí hầm ngầm, trên cao nguy hiểm.

• Tự động hóa quy trình: Tích hợp sâu vào mạch điều khiển theo thời gian, lưu lượng hoặc áp suất để hệ thống tự vận hành độc lập.

• Tiết kiệm nhân lực và giảm thiểu rủi ro: Giải phóng sức lao động của công nhân, triệt tiêu hoàn toàn hiện tượng đóng mở sai quy trình gây bục vỡ đường ống do hiện tượng búa nước bách hại.

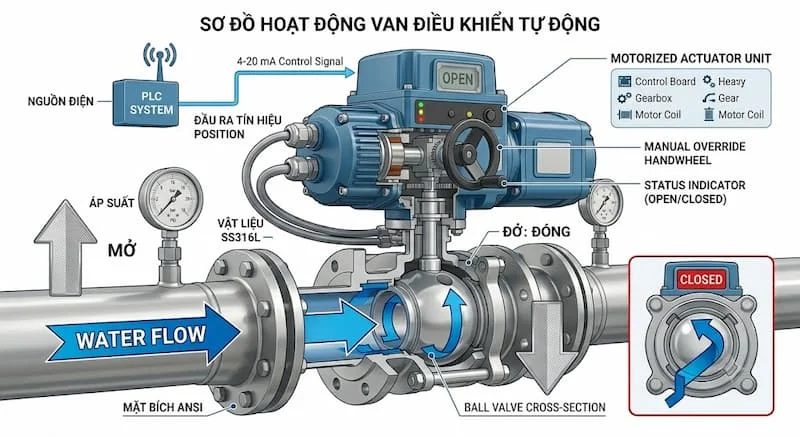

Nguyên Lý Hoạt Động Của Van Đóng Mở Tự Động

Cấu tạo cơ bản của một hệ thống van tự động tiêu chuẩn

Một cụm thiết bị hoàn chỉnh được cấu thành từ năm bộ phận cơ học và điện tử cốt lõi bám sát nhau:

• Thân van: Phần khung cơ khí trực tiếp tiếp xúc với dòng chảy, thường là thân van bi, van bướm hoặc van cổng làm từ gang, inox, nhựa.

• Đĩa van hoặc bi van: Cấu kiện chuyển động chính để chặn đứng hoặc cho lưu chất đi qua.

• Bộ truyền động: Bộ phận đầu não chuyển hóa điện năng hoặc khí nén thành động năng cơ học.

• Hộp điều khiển: Nơi tiếp nhận mạch nguồn và xử lý các tín hiệu điều khiển điện tử đầu vào.

• Công tắc hành trình: Thiết bị ngắt mạch tự động khi van đạt đến giới hạn đóng tối đa hoặc mở tối đa, ngăn chặn hiện tượng om dòng gây cháy động cơ.

Cơ chế vận hành chuyển dịch thủy lực

Nguyên lý hoạt động của thiết bị bắt đầu khi trung tâm điều khiển phát đi một tín hiệu điện hoặc dòng khí nén cấp vào bộ truyền động. Bộ truyền động ngay lập tức xử lý và sinh ra một lực momen xoắn cực lớn truyền thẳng xuống trục van, đẩy đĩa van hoặc bi van xoay một góc 90 độ hoặc tịnh tiến lên xuống.

Khi đĩa van dịch chuyển đến vị trí giới hạn, công tắc hành trình sẽ tự động ngắt nguồn năng lượng để bảo vệ thiết bị. Đồng thời, một tín hiệu phản hồi điện tử sẽ được truyền ngược về tủ điều khiển trung tâm để thông báo chính xác trạng thái thực tế của van là đang đóng hay đang mở, giúp người quản lý kiểm soát toàn diện mạch xung của hệ thống.

Các Loại Van Đóng Mở Tự Động Phổ Biến

Để tương thích xuất sắc với từng bản chất lưu chất và dải chi phí đầu tư khác nhau, thị trường hiện nay định hình các loại van đóng mở tự động thành bốn phân khúc chủ lực:

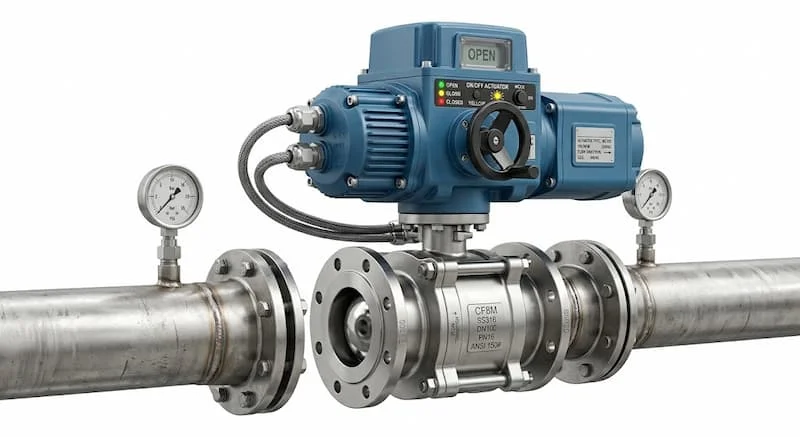

Van bi điều khiển bằng điện

Dòng sản phẩm sử dụng mô tơ điện để xoay viên bi đục lỗ bên trong thân van. Thiết bị sở hữu ưu điểm vượt trội về tốc độ đóng ngắt dứt điểm, độ bít kín thủy lực cực cao và không gây sụt giảm áp suất đường ống khi mở hoàn toàn. Sản phẩm là sự lựa chọn số một cho các đường ống nước sạch, hệ thống khí nén dải size nhỏ và trung bình.

Van bướm điều khiển bằng điện

Thiết bị kết hợp bộ đầu điện với thân van bướm gá ép. Ưu điểm lớn nhất của dòng sản phẩm này là cấu trúc hình học tinh gọn, dễ dàng lắp đặt vào các không gian hẹp, dải kích thước thiết kế vô cùng lớn và có mức chi phí đầu tư vô cùng hợp lý, kinh tế hơn rất nhiều so với van bi cùng kích cỡ.

Van bi điều khiển bằng khí nén

Thay vì dùng điện, thiết bị ứng dụng áp lực khí nén để đẩy hệ thống piston bên trong đầu bộ truyền động. Điểm cộng lớn nhất của dòng van này là tốc độ đóng mở siêu nhanh, chỉ mất từ một đến hai giây để hoàn thành chu trình. Thiết bị hoạt động cực kỳ bền bỉ và đặc biệt an toàn, phù hợp hoàn hảo cho các dây chuyền sản xuất có tần suất đóng ngắt liên tục.

Van bướm điều khiển bằng khí nén

Sự kết hợp giữa thân van bướm chịu tải lớn và bộ truyền động khí nén xilanh đôi. Thiết bị này mang lại năng lực làm việc với hiệu suất cực cao, hoạt động liên tục ngày đêm trong các môi trường công nghiệp nặng mà không sợ xảy ra hiện tượng quá tải hay om nhiệt như bộ đầu điện.

Thông Số Kỹ Thuật Cần Quan Tâm

Khi tiến hành thiết kế hoặc thu mua vật tư, các kỹ sư bắt buộc phải kiểm soát nghiêm ngặt các thông số định lượng nền tảng sau:

Quy cách kích thước danh nghĩa DN

Dải size trải rộng đáp ứng mọi quy mô đường ống, bao gồm các kích cỡ nhỏ nối ren như DN15, DN20, DN25 cho đến các phân khúc tầm trung và lớn nối bích như DN50, DN100, DN200 và mở rộng lên đến DN300 hoặc lớn hơn.

Áp lực và dải điện áp vận hành an toàn

• Áp lực làm việc định mức: Thiết kế phân cấp chịu tải tĩnh tiêu chuẩn từ PN10, PN16 cho đến hệ cao áp công nghiệp PN25.

• Nguồn điện áp tương thích: Bộ đầu điện hỗ trợ dải điện áp đa dạng từ dòng một chiều an toàn 24VDC, dòng xoay chiều 24VAC, nguồn lưới phổ thông 220VAC cho đến nguồn điện động lực ba pha 380VAC dùng trong nhà máy sản xuất nặng.

Bản chất vật liệu cấu thành và kiểu mối nối bám

• Vật liệu thân vỏ: Tùy chọn linh hoạt từ gang đúc chịu lực, đồng chịu nhiệt, nhựa PVC chống ăn mòn hóa chất cho đến inox 304 và inox 316 chống chịu oxy hóa tuyệt đối.

• Phương thức liên kết cơ khí: Thiết kế bám ống theo kiểu nối ren truyền thống, kiểu kẹp wafer đa tiêu chuẩn, kiểu nối tai lug vững chắc hoặc kết nối mặt bích tiêu chuẩn kỹ thuật nghiêm ngặt.

So Sánh Van Điện Và Van Khí Nén

Việc đối chiếu trực quan giữa hai dòng năng lượng điều khiển giúp doanh nghiệp đưa ra quyết định thu mua vật tư chính xác nhất:

Phân tích các tiêu chí kỹ thuật cốt lõi

Về nguồn năng lượng sử dụng, van điện chạy bằng dòng điện tiêu chuẩn nên rất dễ kéo dây ở mọi địa hình, còn van khí nén bắt buộc phải có hệ thống máy nén khí và đường ống dẫn khí phụ trợ đi kèm.

Về tốc độ đóng mở chu trình, van điện chuyển động êm ái và mất từ mười lăm đến ba mươi giây để hoàn thành hành trình, trong khi van khí nén phản xạ siêu tốc và thực hiện đóng mở gần như lập tức chỉ trong một đến hai giây.

Về chi phí đầu tư ban đầu, van điện có mức giá đầu tư cho từng cụm thiết bị độc lập thấp hơn, còn van khí nén có giá thành bộ điều khiển cao hơn và cần tính thêm chi phí vận hành hệ thống cấp khí trung tâm.

Về độ an toàn trong môi trường cháy nổ, van điện tiềm ẩn nguy cơ tia lửa điện nên cần chọn dòng phòng chống cháy nổ đắt đỏ, trong khi van khí nén an toàn tuyệt đối một trăm phần trăm vì không sinh lửa, là lựa chọn số một cho hầm mỏ và kho xăng dầu.

Về độ ổn định vận hành, cả hai dòng sản phẩm đều đạt hệ số ổn định và độ bền cơ học cực cao khi được lắp ráp đúng kỹ thuật.

Tại Sao Doanh Nghiệp Chuyển Sang Van Tự Động

Lợi ích thực tế cải tổ quy trình sản xuất

Việc quyết liệt loại bỏ các dòng van tay quay thô sơ để nâng cấp lên hệ thống điều khiển tự động đem lại những bước tiến vượt bậc cho doanh nghiệp. Thiết bị cho phép tích hợp sâu vào hệ thống mạch điện thông minh PLC hoặc hệ thống giám sát SCADA của toàn nhà máy.

Từ đây, mọi hành vi đóng ngắt đều được lập trình sẵn một cách khoa học, loại bỏ hoàn toàn các sai sót vận hành do yếu tố chủ quan của con người. Khả năng điều khiển từ xa giúp doanh nghiệp tối giản hóa bộ máy nhân sự vận hành hiện trường, giảm chi phí nhân công xuống mức tối thiểu.

Giá trị kinh tế và hệ số an toàn lâu dài

Xét về bài toán kinh tế dài hạn, dòng van này mang lại hiệu suất khai thác năng lượng cực tốt. Thiết bị vận hành chính xác giúp giảm thiểu tối đa hiện tượng thất thoát, rò rỉ lưu chất quý hiếm hoặc hóa chất độc hại ra ngoài môi trường. Tóm lại, việc kiểm soát tốc độ hành trình của bộ truyền động giúp triệt tiêu xung lực búa nước, bảo vệ toàn vẹn hệ thống đường ống khỏi nguy cơ rạn nứt âm tường, từ đó tiết kiệm tối đa chi phí bảo trì rách hỏng cho chủ đầu tư.

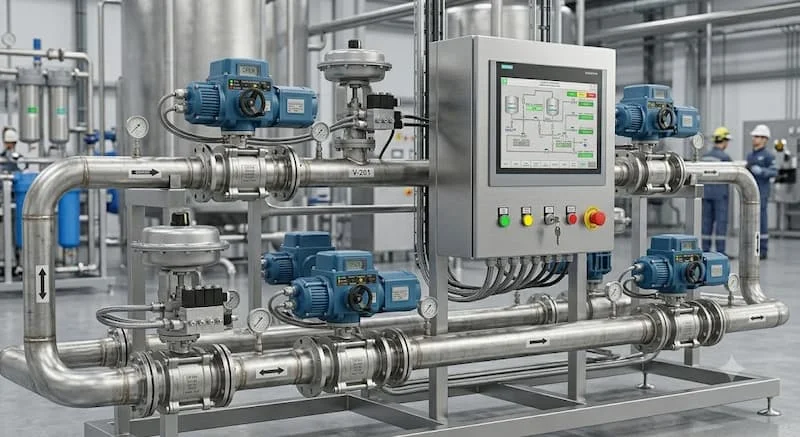

Ứng Dụng Van Đóng Mở Tự Động Trong Thực Tế

Hội tụ đầy đủ những tính năng ưu việt, ứng dụng van đóng mở tự động phủ sóng dày đặc trong năm hạ tầng kỹ thuật chiến lược:

Các nhà máy sản xuất công nghiệp chuyên sâu

Mắt xích lõi trong các dây chuyền chiết rót bia rượu, sữa, nước giải khát của nhà máy đồ uống, hệ thống xử lý nguyên liệu của nhà máy thực phẩm và các bồn chứa vô trùng của ngành sản xuất dược phẩm y tế.

Hạ tầng mạng lưới cấp thoát nước sạch

Lắp đặt trực tiếp tại các trạm bơm tăng áp trung tâm, các nhà máy nước ngầm đô thị để thực hiện kịch bản điều tiết luồng nước phân phối về các khu dân cư theo khung giờ cố định một cách tự động.

Hệ thống xử lý nước thải công nghiệp và dân dụng

Bố trí tại các cửa xả của bể điều hòa, bể lắng, bể thiếu khí, nơi van phải thực hiện nhiệm vụ đóng ngắt dòng nước thải chứa nhiều tạp chất ăn mòn theo đúng chu kỳ sinh học được lập trình sẵn.

Hệ thống điều hòa không khí trung tâm HVAC

Quản lý dòng nước lạnh lưu thông trong các cụm máy làm mát Chiller và tháp giải nhiệt Cooling tower của các tòa nhà văn phòng, trung tâm thương mại lớn để tối ưu hóa lượng điện năng tiêu thụ.

Mạng lưới phòng cháy chữa cháy cao cấp

Ứng dụng làm van xả tràn, van kích hoạt dòng nước khẩn cấp trong các trục đường ống cứu hỏa, tự động mở tung dòng nước áp lực lớn dập tắt đám cháy ngay khi nhận tín hiệu từ đầu báo khói trung tâm.

Những Sai Lầm Thường Gặp Khi Chọn Van

Quá trình lập cấu hình thiết bị nếu thiếu đi sự tư vấn chuyên môn của các kỹ sư rất dễ mắc phải năm sai lỗi kinh điển sau:

• Lựa chọn sai thông số nguồn điện áp cấp vào: Đưa nguồn điện lưới 220VAC đấu nối trực tiếp vào bộ đầu điện thiết kế chạy điện 24VDC gây ra hậu quả cháy nổ bo mạch điều khiển ngay lập tức.

• Không tính toán chính xác lực mô men xoắn: Chọn bộ truyền động có công suất lực kéo quá nhỏ so với lực cản cơ học của đĩa van, dẫn đến tình trạng van bị kẹt lơ lửng, mô tơ bị om nhiệt và hỏng hóc.

• Lựa chọn sai bản chất vật liệu chế tạo thân van: Sử dụng van thân gang thông thường cho các đường ống dẫn dung dịch axit ăn mòn hoặc hóa chất dệt nhuộm, khiến vách van bị thủng nát chỉ sau vài tuần vận hành.

• Nhầm lẫn về tiêu chuẩn kết nối mặt bích: Lắp van có tiêu chuẩn bích chuẩn DIN vào hệ ống bích tiêu chuẩn JIS10K khiến các tâm lỗ bu lông lệch nhau hoàn toàn, không thể siết chặt, gây rò rỉ lưu chất.

• Bỏ qua các thông số cực đoan của môi trường làm việc: Lắp đặt bộ đầu điện tiêu chuẩn trong môi trường hầm mỏ ẩm ướt hoặc kho hóa chất dễ cháy nổ mà không có chuẩn bảo vệ chống thấm nước và chống cháy nổ thích hợp.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp

Cách chọn van đóng mở tự động tối ưu qua 5 bước tiêu chuẩn

• Bước 1: Khảo sát chi tiết tính chất hóa lý và nhiệt độ của dòng lưu chất để quyết định chọn dòng thân van làm từ gang, inox hay nhựa PVC.

• Bước 2: Sử dụng dụng cụ đo đạc chuyên dụng để xác định chính xác đường kính ngoài thực tế của ống, tra cứu ra dải size DN đồng bộ.

• Bước 3: Thu thập thông số về áp suất làm việc đỉnh của hệ thống để lựa chọn phân cấp chịu tải an toàn như PN16 hay PN25.

• Bước 4: Đánh giá hạ tầng năng lượng tại hiện trường để đưa ra quyết định chọn giải pháp truyền động bằng mô tơ điện hay áp lực khí nén tốc độ cao.

• Bước 5: Kiểm tra năng lực giao tiếp điện tử của bộ van để bảo đảm thiết bị tương thích tuyệt đối với giao thức điều khiển của tủ PLC hoặc hệ SCADA hiện hữu.

Checklist kiểm soát nghiêm ngặt trước khi tiến hành nghiệm thu mua sắm

• Xác định đúng kích thước danh nghĩa DN của thân van tương thích với ống.

• Kiểm tra thông số áp suất làm việc định mức dập sẵn trên thân vỏ thiết bị.

• Đối chiếu nhiệt độ tối đa của dòng lưu chất không vượt quá ngưỡng chịu tải của gioăng làm kín.

• Xác định mác vật liệu cấu thành đáp ứng hệ số chống ăn mòn của môi chất.

• Kiểm tra nguồn điện áp cấp hoặc áp lực khí nén đầu vào trùng khớp catalogue thiết kế.

• Sản phẩm đi kèm đầy đủ bộ chứng chỉ nguồn gốc xuất xứ và chất lượng CO CQ hợp pháp.

• Chính sách bảo hành kỹ thuật rõ ràng, dài hạn từ nhà phân phối uy tín.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị van đóng mở tự động thực chất là gì và cơ chế hoạt động ra sao?

Đây là dòng van công nghiệp được tích hợp bộ đầu điều khiển bằng điện hoặc khí nén. Thiết bị vận hành dựa trên việc chuyển hóa năng lượng điện hoặc áp suất khí thành momen lực để tự động đóng mở đĩa van mà không cần bất kỳ tác động cơ học thủ công nào từ con người.

Giữa dòng van điều khiển điện và van khí nén thì doanh nghiệp nên ưu tiên chọn loại nào?

Sự lựa chọn này phụ thuộc hoàn toàn vào yêu cầu công nghệ của đường ống. Nếu hệ thống của bạn đòi hỏi tốc độ đóng ngắt cực nhanh, tần suất liên tục hoặc làm việc trong môi trường dễ cháy nổ, hãy chọn van khí nén. Nếu hệ thống đòi hỏi chuyển động êm ái, vị trí lắp đặt không có sẵn nguồn cấp khí, hãy ưu tiên chọn van điện.

Dòng van tự động này có khả năng kết nối và điều khiển từ xa qua máy tính không?

Hoàn toàn được. Các dòng van đóng mở tự động cao cấp hiện nay đều được tích hợp các bo mạch thông minh, cho phép kết nối trực tiếp với tủ điều khiển PLC, hệ thống SCADA trung tâm để giám sát và ra lệnh đóng mở từ xa thông qua màn hình máy tính hoặc điện thoại.

Tuổi thọ vận hành thực tế của một bộ van tự động chính hãng kéo dài bao lâu?

Nếu thiết bị được lựa chọn đúng thông số kỹ thuật, lắp đặt chuẩn quy trình và được thực hiện công tác bảo dưỡng định kỳ, tuổi thọ của van vận hành vô cùng dẻo dai, có thể kéo dài liên tục từ 5 năm đến 15 năm hoặc lâu hơn nữa tùy thuộc vào môi trường làm việc.

Dòng thiết bị này có thể ứng dụng an toàn cho các đường ống dẫn nước thải hay không?

Hoàn toàn phù hợp. Tuy nhiên, đối với môi trường nước thải chứa nhiều hóa chất ăn mòn độc hại và tạp chất hữu cơ, kỹ thuật viên bắt buộc phải lựa chọn các dòng van bướm hoặc van bi có thân làm từ inox 304, inox 316 hoặc nhựa PVC cao cấp kết hợp với gioăng bít PTFE để đảm bảo độ bền tối đa.

Van Đóng Mở Tự Động - Giải Pháp Nâng Tầm Công Nghệ Cho Đường Ống Của Bạn

Tựu trung lại, trong xu thế phát triển vũ bão của nền công nghiệp hiện đại, việc chuyển dịch từ phương thức vận hành thủ công sang ứng dụng các thiết bị điều khiển thông minh là bước đi tất yếu quy định sự thành bại của doanh nghiệp. Thông qua chuỗi phân tích chuyên môn sâu sắc từ việc mổ xẻ cấu trúc bo mạch hành trình, đối chiếu tính năng giữa nguồn năng lượng điện và khí nén cho đến việc vạch trần các lỗi sai kinh điển khi phối chọn vật tư, có thể khẳng định dòng thiết bị đóng mở tự động này là giải pháp tối ưu không thể thay thế.

Việc các chủ đầu tư và nhà thầu cơ điện kiên quyết bài trừ các dòng van tay quay lỗi thời, các mặt hàng trôi nổi không rõ nguồn gốc để trang bị hệ thống van tự động chính hãng, chuẩn xác là một quyết định đầu tư chiến lược đầy khôn ngoan. Sự đầu tư bài bản này không chỉ giúp toàn bộ mạng lưới truyền dẫn vận hành trong trạng thái an toàn tuyệt đối, nâng hiệu suất nhà xưởng lên mức tối đa mà còn đem lại giá trị kinh tế bền vững vĩnh cửu cho công trình của bạn.

Hệ thống mạng lưới đường ống dẫn lưu chất hoặc dây chuyền sản xuất tại nhà xưởng, tòa nhà của bạn đang gặp khó khăn trong khâu vận hành thủ công, thường xuyên xảy ra sự cố sụt áp, rò rỉ môi chất hoặc bạn đang lên phương án thiết kế bản vẽ tự động hóa cho công trình mới? Hãy chủ động liên hệ ngay với đội ngũ chuyên gia giải pháp tự động hóa đường ống của chúng tôi để nhận được sự tư vấn kỹ thuật chuyên sâu và bảng báo giá tối ưu nhất thông qua các giải pháp kết nối đồng bộ sau:

• Liên hệ ngay với phòng kỹ sư công nghệ để nhận tư vấn giải pháp khảo sát, tính toán momen xoắn và thiết lập cấu hình van đóng mở tự động hoàn toàn miễn phí cho hệ thống đường ống.

• Yêu cầu cung cấp bảng báo giá chi tiết tổng hợp các dòng van bi, van bướm điều khiển điện, điều khiển khí nén chất liệu gang, inox, nhựa PVC chính hãng với tỷ lệ chiết khấu thương mại ưu đãi hàng đầu theo số lượng đơn hàng.

• Tải trọn bộ tài liệu bản vẽ thiết kế mạch điện điều khiển, sơ đồ đấu nối đấu dây chi tiết, biện pháp thi công lắp đặt chuẩn quy trình và catalogue định mức thông số của các dòng van đóng mở tự động đạt chuẩn chất lượng quốc tế hiện hành.
