Coupling DN100 là gì? Giải pháp kết nối ống tối ưu cho mọi công trình

Bạn đang đứng trước một dự án lắp đặt đường ống và cần nối hai đoạn ống kích thước lớn lại với nhau? Tình huống thực tế thường gặp là: “Bạn cần nối 2 đường ống DN100 nhưng không biết nên dùng coupling hay flange (mặt bích)?”

Sự phân vân này hoàn toàn có cơ sở, bởi DN100 là một kích thước "ngưỡng" – nơi mà các yêu cầu về áp suất và độ ổn định trở nên khắt khe hơn. Việc chọn sai loại phụ kiện kết nối không chỉ dẫn đến tình trạng rò rỉ môi chất mà còn gây cực hình cho đội ngũ thi công khi lắp đặt trong không gian hẹp. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất của coupling, các thông số kỹ thuật chuẩn và cách lựa chọn thông minh để tối ưu hóa chi phí cũng như độ bền cho hệ thống.

Coupling là gì?

Trong thuật ngữ kỹ thuật ngành nước và cơ khí, coupling (còn gọi là măng xông hoặc khớp nối) là phụ kiện dùng để liên kết hai đoạn ống có cùng đường kính lại với nhau theo một trục thẳng.

Ký hiệu "DN100" đại diện cho đường kính danh nghĩa (Diameter Nominal) của ống là 100mm. Tuy nhiên, cần lưu ý đây là thông số định danh; đường kính ngoài thực tế của ống và coupling thường lớn hơn 100mm (thường là 114mm theo hệ tiêu chuẩn phổ biến). Vai trò cốt lõi của coupling là tạo ra một mối nối kín khít, ngăn chặn sự thất thoát chất lỏng hoặc khí, đồng thời duy trì sự liên tục của dòng chảy trên toàn hệ thống.

Nguyên lý hoạt động của coupling

Tùy vào thiết kế cụ thể, coupling hoạt động dựa trên các nguyên lý kết nối vật lý khác nhau như: nối ren, hàn trực tiếp, ép thủy lực hoặc siết bằng bu lông (đối với khớp nối rãnh).

Cơ chế chung là tạo ra một sự bao bọc bên ngoài điểm tiếp xúc của hai đầu ống. Đối với các loại khớp nối cơ khí, bên trong coupling thường có một lớp gioăng cao su đặc dụng. Khi ta thực hiện thao tác siết lực, lớp gioăng này bị nén chặt vào bề mặt ống, tạo ra một rào cản vật lý ngăn không cho môi chất thoát ra ngoài. Ưu điểm lớn nhất của nguyên lý này là sự linh hoạt và tốc độ. Thay vì mất hàng giờ để hàn, việc sử dụng coupling giúp rút ngắn thời gian thi công xuống chỉ còn vài phút mà vẫn đảm bảo độ chắc chắn cho hệ thống.

Các loại coupling phổ biến

Để đáp ứng các điều kiện môi trường từ nước dân dụng đến hóa chất công nghiệp, coupling được chia thành 4 loại chính:

1. Threaded Coupling (Nối ren): Thân coupling có ren trong để vặn trực tiếp vào đầu ống ren ngoài. Loại này đơn giản, không cần máy móc phức tạp nhưng chỉ phù hợp cho hệ thống áp lực thấp.

2. Welded Coupling (Nối hàn): Hai đầu ống được đưa vào coupling và hàn chết. Mối nối này có độ kín và độ bền vĩnh viễn, thường dùng trong các đường ống dẫn hơi nóng hoặc khí nén áp suất cao.

3. Flexible Coupling (Khớp nối mềm): Có cấu tạo từ cao su hoặc inox dạng lò xo. Loại này không chỉ nối ống mà còn có khả năng giảm chấn, chống rung và bù trừ giãn nở nhiệt cực tốt.

4. Grooved Coupling (Khớp nối rãnh): Sử dụng cho ống đã được cán rãnh. Đây là giải pháp "vàng" cho hệ thống PCCC nhờ tốc độ lắp đặt cực nhanh và khả năng chịu lực rất ổn định.

Thông số kỹ thuật coupling

Khi đặt hàng coupling, bạn không thể chỉ nói tên gọi mà cần nắm rõ các thông số kỹ thuật sau để đảm bảo sự đồng bộ:

• Đường kính ngoài (OD): Với ống DN100 tiêu chuẩn (4 inch), đường kính ngoài thường là 114.3mm. Việc nhầm lẫn giữa DN và OD là nguyên nhân hàng đầu khiến phụ kiện mua về không thể lắp vừa.

• Áp lực làm việc: Phổ biến nhất là chuẩn PN10, PN16 (hệ mét) hoặc Class 150 (hệ inch). Hãy chọn coupling có áp lực làm việc lớn hơn áp suất tối đa của máy bơm trong hệ thống.

• Vật liệu cấu tạo: * Thép/Gang: Dùng cho nước lạnh, PCCC, giá thành rẻ.

  • Inox 304/316: Chống ăn mòn tuyệt vời cho hóa chất và thực phẩm.

  • Nhựa (PVC/HDPE): Dùng cho hệ thống thoát nước hoặc tưới tiêu.

Việc đồng bộ vật liệu giữa ống và coupling là cực kỳ quan trọng để tránh hiện tượng ăn mòn điện hóa (đặc biệt là khi nối inox với thép).

Coupling vs Flange DN100 – Nên chọn loại nào?

Đây là câu hỏi khiến nhiều kỹ sư đau đầu. Hãy cùng so sánh để có lựa chọn đúng đắn:

Kết luận: Hãy chọn coupling khi bạn cần sự nhanh chóng, gọn nhẹ và hệ thống không yêu cầu tháo lắp thường xuyên. Ngược lại, hãy dùng Flange cho các vị trí kết nối vào van, máy bơm hoặc nơi cần tháo ra bảo trì định kỳ.

Tại sao coupling dễ bị chọn sai?

Sự nhầm lẫn thường đến từ ba yếu tố chủ quan:

1. Nhầm DN với OD: Như đã nói, DN100 không có nghĩa là đường kính 100mm. Bạn phải kiểm tra độ dày của ống (Schedule) để chọn coupling có OD tương ứng.

2. Không kiểm tra tiêu chuẩn: Một chiếc coupling chuẩn JIS (Nhật Bản) có thể có bước ren hoặc độ dày khác với chuẩn ANSI (Mỹ), dẫn đến việc không thể lắp khớp hoàn toàn.

3. Chọn sai loại kết nối: Dùng coupling ren cho hệ thống rung lắc mạnh sẽ khiến mối nối sớm bị rò rỉ. Trong trường hợp này, khớp nối rãnh hoặc khớp nối mềm mới là lựa chọn đúng.

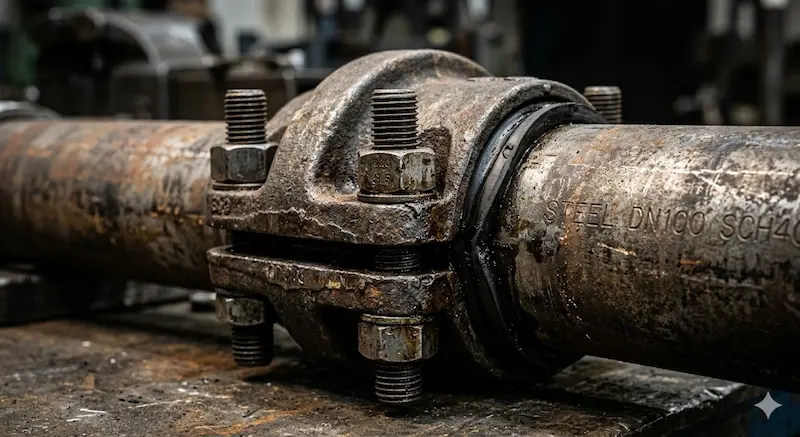

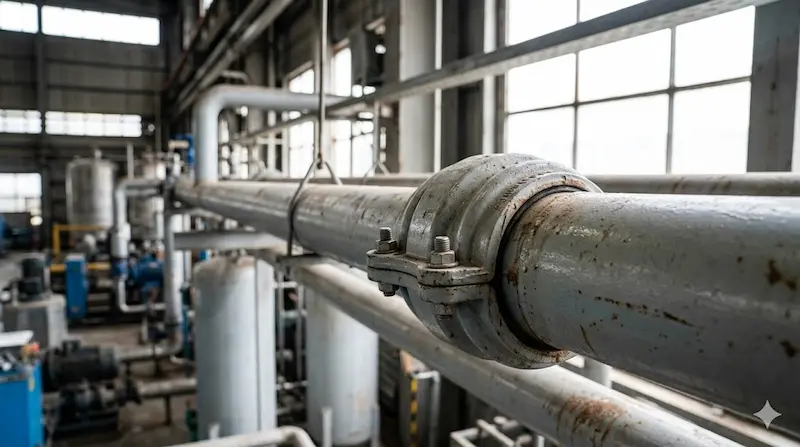

Ứng dụng thực tế và khi nào nên dùng

Coupling xuất hiện dày đặc trong:

• Hệ thống cấp thoát nước: Nối các trục ống chính trong tòa nhà.

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho điều hòa trung tâm.

• PCCC: Kết nối nhanh các đường ống dẫn nước chữa cháy trong kho bãi, xưởng sản xuất.

• Công nghiệp nhẹ: Dẫn chất lỏng trong nhà máy dệt may, giấy, thực phẩm.

Khi nào nên dùng? Bạn nên ưu tiên dùng coupling khi hệ thống vận hành ở áp lực trung bình, cần rút ngắn tiến độ thi công và đặt trong môi trường không đòi hỏi tháo rời các đoạn ống thường xuyên. Đặc biệt, tại các vị trí ống đi xuyên tường hoặc hầm cáp hẹp, tính nhỏ gọn của coupling là lợi thế tuyệt đối so với mặt bích.

Checklist chọn coupling DN100 chuẩn xác

Trước khi ra quyết định mua hàng, hãy rà soát danh sách sau:

• Môi trường: Nước sạch, nước thải hay hóa chất? (Để chọn vật liệu Gang, Thép hay Inox).

• Loại coupling: Ren, hàn hay nối rãnh? (Dựa trên thiết kế ống hiện có).

• Thông số OD: Có khớp với đường kính ngoài của ống (thường là 114mm) không?

• Áp lực: PN10 hay PN16?

Hướng dẫn lắp đặt đúng kỹ thuật: Làm sạch bề mặt đầu ống (loại bỏ gỉ sét, ba via) -> Căn chỉnh hai đầu ống thẳng hàng (không được lệch tâm quá 1-2 độ) -> Đưa coupling vào vị trí trung tâm mối nối -> Siết đều lực theo hướng dẫn của nhà sản xuất (đối với loại siết bu lông) -> Cuối cùng, test rò rỉ bằng nước hoặc khí áp lực cao.

FAQ - Câu hỏi thường gặp

1. DN100 là bao nhiêu mm?

DN100 là đường kính danh nghĩa 100mm, tương đương với kích thước ống 4 inch. Đường kính ngoài (OD) thực tế thường là 114.3mm.

2. Coupling DN100 có thay được flange không?

Có thể thay thế trong các đoạn ống thẳng để tiết kiệm chi phí. Tuy nhiên, tại các vị trí kết nối thiết bị (van, bơm), flange vẫn là ưu tiên hàng đầu.

3. Nên dùng coupling hay hàn?

Hàn cho độ bền vĩnh viễn nhưng chi phí nhân công cao và khó sửa chữa. Coupling cho phép lắp đặt nhanh và linh hoạt hơn.

4. Coupling có chịu áp lực cao không?

Có. Các loại welded coupling hoặc grooved coupling cao cấp có thể chịu áp lực lên đến PN25 hoặc PN40 tùy thiết kế.

Kết luận

Coupling là một mắt xích nhỏ nhưng đóng vai trò quyết định đến sự ổn định của cả một hệ thống đường ống quy mô lớn. Việc hiểu rõ từng loại măng xông, thông số OD và áp lực làm việc sẽ giúp bạn không chỉ tiết kiệm ngân sách mà còn loại bỏ hoàn toàn rủi ro rò rỉ sau khi vận hành Coupling dn100.
