Mặt bích phi 27 là gì? Kích thước chuẩn và hướng dẫn lựa chọn chính xác

Bạn đã bao giờ gặp tình huống: "Đặt mua mặt bích 27 về để lắp cho hệ thống ống nước nhưng khi đưa vào thực tế lại không thể nào xỏ vừa ống hoặc các lỗ bu lông lệch nhau hoàn toàn?" Đây là một kịch bản "kinh điển" gây tiêu tốn không ít thời gian và chi phí bảo trì cho các kỹ sư và thợ thi công.

Nguyên nhân chính thường không nằm ở chất lượng sản phẩm mà do sự nhầm lẫn giữa các khái niệm kích thước: Phi, DN và Inch, hoặc chọn sai tiêu chuẩn kỹ thuật (JIS, ANSI, DIN). Việc nắm vững thông số của mặt bích 27 là điều kiện tiên quyết để đảm bảo hệ thống vận hành trơn tru. Bài viết chuyên sâu này sẽ giúp bạn hiểu đúng, chọn chính xác và tránh được những sai sót phổ biến nhất trong thi công.

Mặt bích 27 là gì?

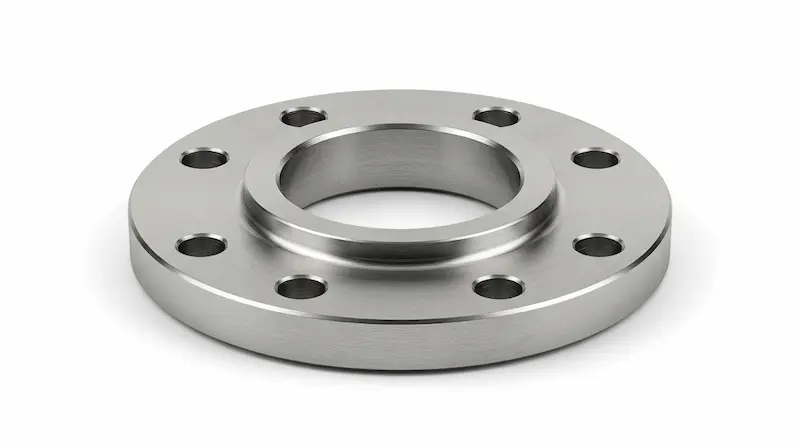

Về mặt định nghĩa kỹ thuật, mặt bích 27 là loại phụ kiện cơ khí có hình đĩa tròn (hoặc vuông), được sử dụng để kết nối các đoạn ống có đường kính ngoài xấp xỉ 27mm. Trong ngành nước và khí, con số "phi 27" thường dùng để chỉ kích thước bao ngoài của ống nhựa hoặc ống kim loại nhỏ.

Để tra cứu bảng kỹ thuật chính xác, bạn cần thực hiện quy đổi: Phi 27 tương đương với kích thước danh nghĩa DN20 (hoặc 3/4 inch). Vai trò cốt lõi của loại mặt bích này là tạo ra một mối nối linh hoạt giữa ống với ống, ống với van hoặc kết nối đường ống vào các thiết bị như máy bơm, bồn chứa. Nhờ có mặt bích, việc tháo dỡ để vệ sinh hay thay thế linh kiện trở nên đơn giản hơn nhiều so với việc hàn chết hay nối ren cố định.

Nguyên lý hoạt động của mặt bích

Mọi loại mặt bích 27 đều hoạt động dựa trên cơ chế nén cơ học để tạo ra sự kín khít tuyệt đối. Một bộ kết nối hoàn chỉnh sẽ bao gồm: hai mặt bích đối xứng, một lớp gioăng làm kín (gasket) nằm ở giữa và hệ thống bu lông siết chặt xung quanh chu vi.

Khi chúng ta siết bu lông, lực nén được truyền từ mặt bích xuống lớp gioăng. Lớp gioăng này thường được làm bằng cao su, EPDM hoặc Teflon sẽ biến dạng nhẹ để điền đầy các rãnh hở li ti trên bề mặt kim loại, từ đó ngăn chặn hoàn toàn môi chất (nước, khí, dầu) rò rỉ ra ngoài. Ưu điểm vượt trội của nguyên lý này là khả năng chịu áp lực tốt và tính cơ động cao, cho phép tháo lắp nhanh chóng bằng các dụng cụ cầm tay cơ bản.

Kích thước mặt bích 27 theo tiêu chuẩn

Đây là phần quan trọng nhất giúp bạn tránh mua nhầm hàng. Dù cùng dùng cho ống phi 27 (DN20), nhưng tùy vào tiêu chuẩn quốc tế mà kích thước mặt bích sẽ khác nhau hoàn toàn:

• Tiêu chuẩn JIS 10K (Nhật Bản): Đường kính ngoài (OD) thường là 100mm, khoảng cách tâm lỗ (PCD) là 75mm, sử dụng 4 lỗ bu lông đường kính 15mm.

• Tiêu chuẩn ANSI Class 150 (Mỹ): OD xấp xỉ 98mm, PCD là 69.9mm, sử dụng 4 lỗ bu lông đường kính 16mm.

• Tiêu chuẩn DIN PN16 (Đức/Châu Âu): OD là 105mm, PCD là 75mm, sử dụng 4 lỗ bu lông đường kính 14mm.

Nhấn mạnh: Bạn tuyệt đối không được lắp lẫn các tiêu chuẩn này với nhau. Một chiếc mặt bích 27 chuẩn JIS sẽ không thể khớp với một chiếc chuẩn ANSI do sai lệch về tâm lỗ bu lông. Việc ép buộc lắp đặt sẽ gây cong vênh bu lông và dẫn đến hiện tượng rò rỉ ngay khi hệ thống vận hành.

Các loại mặt bích 27 phổ biến

Dựa vào cách thức liên kết với đường ống, mặt bích 27 được chia thành 4 dòng sản phẩm chủ đạo:

1. Slip-on Flange (Bích rỗng hàn trượt): Ống được xỏ vào bên trong mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Đây là loại dễ lắp đặt nhất và giá thành kinh tế nhất.

2. Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực và nhiệt độ cực tốt, thường dùng trong công nghiệp nặng.

3. Threaded Flange (Bích ren): Thay vì hàn, mặt bích này kết nối với ống bằng các bước ren. Cực kỳ hữu ích trong các môi trường dễ cháy nổ, nơi không được phép sử dụng tia lửa hàn.

4. Blind Flange (Bích đặc/bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các nhánh chờ của hệ thống.

Mỗi loại đều có ưu nhược điểm riêng, nhưng với kích thước nhỏ như phi 27, dòng Slip-on và Threaded thường được ưu tiên vì tính tiện dụng.

Phi 27 vs DN20 – Tại sao dễ nhầm?

Sự nhầm lẫn giữa "Phi" và "DN" là nguyên nhân của 90% các đơn hàng mua sai mặt bích.

• Phi ($\phi$): Là ký hiệu chỉ đường kính ngoài thực tế của ống (Outer Diameter - OD). Với ống phi 27, bạn cầm thước đo ngang miệng ống sẽ thấy xấp xỉ 27mm.

• DN (Diameter Nominal): Là đường kính danh nghĩa, một thông số mang tính định danh cho các tiêu chuẩn kỹ thuật.

Ví dụ: Khi bạn nói ống phi 27, người bán hàng kỹ thuật sẽ hiểu đó là ống DN20. Nếu bạn nhầm lẫn và gọi thành mặt bích DN27 (con số này không tồn tại trong tiêu chuẩn) hoặc nhầm sang DN25, bạn sẽ nhận được một chiếc mặt bích quá rộng, không thể hàn kín được. Hãy luôn nhớ: Phi 27 = DN20 = 3/4 inch.

Tại sao chọn sai mặt bích phi 27?

Ngoài việc nhầm lẫn tên gọi, người mua thường mắc phải những sai lầm "chí mạng" sau:

• Nhầm hệ tiêu chuẩn: Như đã phân tích, việc mua mặt bích tiêu chuẩn Nhật (JIS) để lắp cho máy móc tiêu chuẩn Mỹ (ANSI) là sai lầm phổ biến nhất.

• Không kiểm tra áp lực: Chọn mặt bích chịu áp thấp (ví dụ JIS 5K) lắp vào hệ thống áp cao (JIS 16K) sẽ làm mặt bích bị biến dạng hoặc nứt vỡ.

• Chọn sai loại mặt bích: Dùng mặt bích rỗng (Slip-on) trong khi yêu cầu kỹ thuật là mặt bích đặc (Blind) để bịt ống.

Việc thấu hiểu bản chất của mặt bích 27 sẽ giúp bạn loại bỏ hoàn toàn các rủi ro này ngay từ khâu đặt hàng.

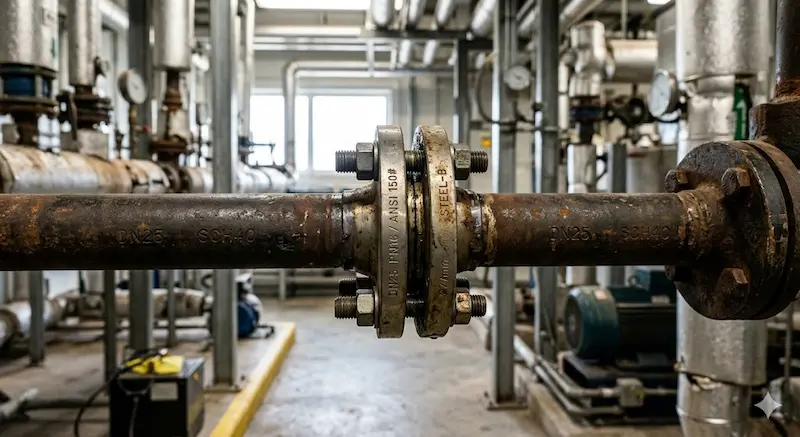

Ứng dụng thực tế của mặt bích 27

Dù có kích thước nhỏ nhưng loại mặt bích này lại đóng vai trò cực kỳ quan trọng trong các lĩnh vực:

• Hệ thống nước dân dụng: Kết nối đồng hồ nước, máy bơm tăng áp cho các tòa nhà.

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho các dàn trao đổi nhiệt nhỏ.

• PCCC: Các nhánh nhỏ của hệ thống phun mưa (sprinkler) trong văn phòng.

• Công nghiệp nhẹ: Dẫn hóa chất nhẹ, thực phẩm hoặc hệ thống khí nén trong nhà xưởng.

Vì phi 27 là kích thước nhỏ, áp lực dòng chảy thường không quá khắc nghiệt, giúp việc tháo lắp và bảo trì trở nên thường xuyên và dễ dàng hơn so với các đường ống khổng lồ.

Checklist chọn mặt bích 27 chuẩn xác

Để đảm bảo mua đúng hàng, hãy áp dụng quy tắc 4 bước sau:

1. Xác định kích thước DN: Luôn nhớ phi 27 tương ứng với DN20.

2. Xác nhận tiêu chuẩn: Kiểm tra thiết bị đi kèm (van, máy bơm) đang dùng chuẩn JIS, ANSI hay DIN.

3. Chọn loại kết nối: Bạn muốn hàn (Slip-on), vặn ren (Threaded) hay bịt ống (Blind)?

4. Chọn vật liệu: Dùng thép carbon (cho nước) hay inox 304/316 (cho thực phẩm, hóa chất)?

Hướng dẫn lắp đặt: Trước khi lắp, hãy làm sạch bề mặt bích. Đặt gioăng cao su vào chính giữa. Khi siết bu lông, hãy siết theo hình sao (đối xứng). Tuyệt đối không siết vòng tròn vì sẽ làm mặt bích bị lệch, lực nén không đều gây hở gioăng. Cuối cùng, hãy test áp lực bằng nước để đảm bảo không có giọt rò rỉ nào tại mối nối.

FAQ - Câu hỏi thường gặp

1. Phi 27 là DN bao nhiêu?

Phi 27 tương đương với đường kính danh nghĩa DN20 hoặc 3/4 inch.

2. Mặt bích phi 27 có dùng chung tiêu chuẩn không?

Không. Mặt bích 27 JIS, ANSI và DIN có đường kính ngoài và khoảng cách tâm lỗ bu lông khác nhau hoàn toàn.

3. Có thể thay bằng phi 34 không?

Không nên. Phi 34 là DN25, có đường kính lỗ lớn hơn nhiều, bạn sẽ không thể hàn kín vào ống phi 27 một cách chắc chắn và an toàn.

4. Nên chọn inox hay thép?

Nếu dùng cho nước sạch hoặc môi trường thông thường, thép mạ kẽm là đủ tiết kiệm. Nếu dùng cho hóa chất, thực phẩm hoặc môi trường ven biển, bạn bắt buộc phải dùng inox 304/316.

Kết luận

Mặt bích 27 là một mắt xích nhỏ nhưng không thể thiếu trong các công trình hạ tầng. Sự chính xác trong việc lựa chọn không chỉ giúp hệ thống vận hành bền bỉ mà còn khẳng định sự chuyên nghiệp của người kỹ sư Mặt bích phi 27.
