8 Blind Flange Dimensions: Bảng kích thước chuẩn và hướng dẫn lựa chọn chính xác

Bạn đã bao giờ gặp tình huống: "Đặt mua một chiếc blind flange 8 inch để bịt đầu ống, nhưng khi đưa vào lắp đặt thực tế thì các lỗ bu lông lại lệch nhau hoàn toàn?" Đây là một lỗi phổ biến trong mua sắm vật tư công nghiệp, gây lãng phí hàng triệu đồng và làm đình trệ tiến độ thi công của toàn hệ thống.

Nguyên nhân thường không nằm ở sản phẩm lỗi, mà do sự nhầm lẫn về hệ tiêu chuẩn kỹ thuật hoặc sai sót trong việc tra cứu 8 blind flange dimensions. Chỉ cần sai lệch vài milimet ở thông số tâm lỗ hoặc chọn nhầm cấp áp suất, chiếc mặt bích đó sẽ trở thành một khối thép vô dụng. Bài viết chuyên sâu này sẽ cung cấp bảng kích thước chuẩn xác nhất theo hệ ANSI cùng hướng dẫn đọc thông số chi tiết để bạn luôn chọn đúng vật tư ngay từ lần đầu tiên.

8 blind flange dimensions là gì?

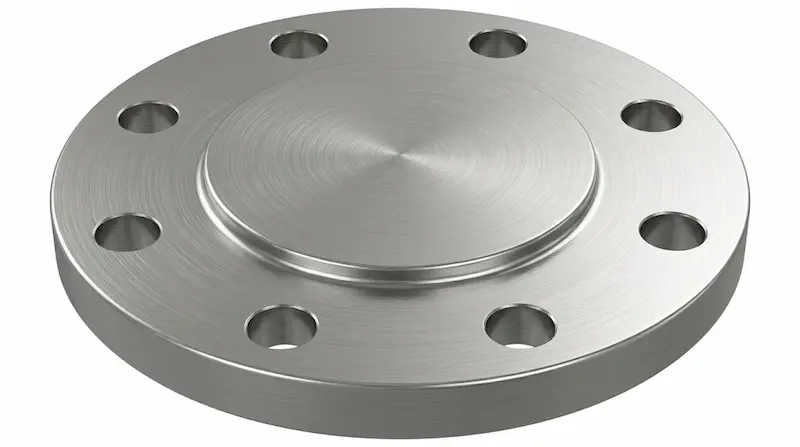

Blind flange 8 inch (hay mặt bích đặc 8 inch) là một linh kiện cơ khí có hình dạng đĩa tròn nhưng không có lỗ thoát ở tâm. Chữ "Blind" (mù) ám chỉ việc nó bịt kín dòng chảy tại một điểm cuối của đường ống. Con số "8 inch" tương ứng với đường kính danh nghĩa (NPS) của hệ ống mà mặt bích này sẽ kết nối, tương đương với kích thước DN200 trong hệ mét.

Vai trò chính của loại mặt bích này là ngăn chặn dòng chảy hoàn toàn, phục vụ cho mục đích kết thúc một nhánh ống hoặc cô lập một phần hệ thống để sửa chữa, vệ sinh. Vì không có dòng chảy xuyên qua, blind flange phải chịu áp lực trực diện từ môi chất rất lớn, đòi hỏi độ dày và chất lượng phôi thép cực kỳ cao.

Nguyên lý hoạt động của blind flange

Cấu tạo của một mối nối blind flange bao gồm: đĩa đặc kim loại, hệ thống bu lông và gioăng (gasket). Nguyên lý vận hành dựa trên sức ép cơ học để tạo ra sự kín khít tuyệt đối. Khi bu lông được siết chặt, mặt bích đặc ép lên gioăng, gioăng sẽ biến dạng và lấp đầy các khe hở trên bề mặt tiếp xúc, ngăn chặn môi chất rò rỉ ra ngoài.

Ưu điểm của blind flange 8 inch so với việc hàn bịt đầu ống là tính linh hoạt. Bạn có thể tháo rời mặt bích bất cứ lúc nào để kiểm tra bên trong ống hoặc mở rộng hệ thống trong tương lai mà không cần phải cắt bỏ đường ống. Đây là giải pháp tiêu chuẩn trong các hệ thống đòi hỏi tính bảo trì định kỳ cao.

8 inch blind flange dimensions (ANSI)

Tiêu chuẩn ANSI (nay là ASME B16.5) là hệ quy chiếu phổ biến nhất khi nhắc đến đơn vị inch. Việc hiểu rõ 8 blind flange theo từng cấp áp lực (Class) là điều kiện bắt buộc để đảm bảo tính đồng bộ. Dưới đây là bảng thông số chi tiết:

Nhìn vào bảng trên, bạn có thể thấy rõ sự khác biệt: Cùng là 8 inch nhưng Class 300 có đường kính ngoài lớn hơn, dày hơn và có tới 12 lỗ bu lông so với 8 lỗ của Class 150. Điều này khẳng định bạn không bao giờ được phép dùng sai cấp áp lực dù cùng kích thước danh nghĩa.

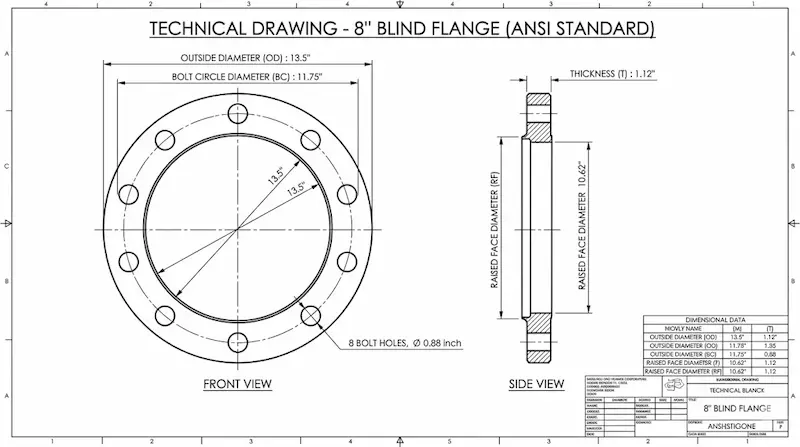

Cách đọc bảng kích thước blind flange 8 inch

Để đọc hiểu bảng 8 blind flange, hãy cùng phân tích ví dụ cụ thể cho dòng 8 inch Class 150:

• Outer Diameter (OD): Là đường kính ngoài tổng thể của mặt bích. Với Class 150, con số này là 342.9mm. Đây là kích thước giúp bạn dự trù không gian lắp đặt.

• PCD (Bolt Circle Diameter): Đây là "linh hồn" của kết nối. Nó là đường kính của vòng tròn đi qua tâm các lỗ bu lông. Nếu PCD của mặt bích lệch so với PCD của ống, bạn sẽ không thể xỏ bu lông qua được.

• Bolt Size: Đường kính lỗ là 22.2mm, nên bạn phải dùng bu lông kích thước 3/4 inch để đảm bảo độ hở kỹ thuật cho phép.

• Thickness (T): Độ dày mặt bích (28.6mm) đảm bảo nó không bị biến dạng hay cong vênh dưới áp suất vận hành tiêu chuẩn (~20 bar ở nhiệt độ phòng).

Blind flange 8 inch theo các tiêu chuẩn khác

Ngoài tiêu chuẩn ANSI của Mỹ, thị trường Việt Nam còn phổ biến tiêu chuẩn DIN (Đức/Châu Âu) và JIS (Nhật Bản). Sự khác biệt về 8 blind flange giữa các hệ này là rất lớn:

1. ANSI vs DIN (DN200): Mặt bích ANSI đo bằng inch, DIN đo bằng mm. Khoảng cách tâm lỗ (PCD) của ANSI Class 150 là 298.5mm, trong khi DIN PN16 là 295mm. Lệch 3.5mm là đủ để khiến việc lắp đặt thất bại hoàn toàn.

2. ANSI vs JIS (JIS 10K): JIS 10K DN200 có PCD là 290mm và sử dụng 12 lỗ bu lông. Rõ ràng nó không thể tương thích với hệ ANSI Class 150 chỉ có 8 lỗ.

Nhấn mạnh: Các tiêu chuẩn này không thể thay thế trực tiếp cho nhau. Bạn bắt buộc phải kiểm tra hệ tiêu chuẩn đang hiện hành trên hệ thống trước khi đặt mua vật tư.

Tại sao cùng 8 inch nhưng không lắp được?

Có 3 lý do "xương máu" khiến chiếc mặt bích 8 inch của bạn trở thành rác thải kỹ thuật:

• Khác hệ tiêu chuẩn: Như đã phân tích, việc lắp lẫn giữa ANSI, DIN và JIS là nguyên nhân hàng đầu.

• Sai số lỗ bu lông: Cùng một chuẩn ANSI, nhưng giữa Class 150 và Class 300 có số lượng lỗ khác nhau (8 lỗ vs 12 lỗ).

• Sai cấp áp lực: Một mặt bích mỏng (Class 150) lắp vào hệ thống áp suất cực cao sẽ bị nứt vỡ, gây nguy hiểm cho người vận hành. Ngược lại, lắp mặt bích Class 300 vào hệ Class 150 sẽ gây lãng phí chi phí và trọng lượng không cần thiết.

Ứng dụng thực tế của blind flange 8 inch

Kích thước 8 inch (DN200) là kích thước tầm trung cực kỳ phổ biến trong các hệ thống vận chuyển lưu chất lớn:

• Ngành dầu khí: Dùng để bịt các đầu chờ của bồn chứa hoặc các nhánh ống dẫn dầu thô.

• Hệ thống PCCC: Sử dụng trong các đường ống trục chính của tòa nhà cao tầng hoặc khu công nghiệp.

• Hóa chất: Bịt các đầu ống dẫn dung dịch để phục vụ bảo trì mà không cần xả toàn bộ hệ thống.

• Xử lý nước: Dùng trong các nhà máy cấp nước sạch hoặc trạm xử lý nước thải công suất lớn.

Khi hệ thống cần kiểm tra áp lực (Hydrotest) trước khi bàn giao, các kỹ sư thường dùng blind flange để cô lập từng đoạn ống, đảm bảo an toàn tối đa.

Checklist chọn blind flange 8 inch chuẩn xác

Để tránh sai sót, hãy kiểm tra danh sách sau trước khi ký đơn hàng:

1. Tiêu chuẩn là gì? (ANSI, JIS hay DIN?)

2. Class hay PN bao nhiêu? (150, 300 hay PN16?)

3. Vật liệu là gì? (Thép A105, Inox 304 hay Inox 316?)

4. Bề mặt kết nối? (Mặt phẳng - FF hay mặt lồi - RF?)

Cách chọn bu lông và gioăng: Với mặt bích 8 inch Class 150, bạn cần 8 bộ bu lông 3/4 inch. Chiều dài bu lông phải tính toán dựa trên độ dày của hai mặt bích cộng với độ dày gioăng và phần dư để vặn đai ốc. Gasket phải có kích thước chuẩn 8 inch tương ứng với Class của mặt bích để đảm bảo diện tích làm kín tốt nhất.

FAQ - Câu hỏi thường gặp

1. 8 inch flange là bao nhiêu DN?

Trong hệ đo lường quốc tế, 8 inch tương đương với kích thước danh nghĩa DN200.

2. 8 blind flange dimensions dùng để làm gì?

Nó được dùng để bịt kín đầu ống, giúp ngăn chặn dòng chảy tại các điểm cuối hoặc các vị trí chờ bảo trì.

3. ANSI 150 và 300 khác gì?

Khác biệt nằm ở độ dày mặt bích, đường kính ngoài, đường kính tâm lỗ và đặc biệt là số lượng lỗ bu lông (8 lỗ so với 12 lỗ). Class 300 chịu áp suất cao hơn nhiều so với Class 150.

4. Có thể thay ANSI bằng DIN không?

Không nên. Kích thước PCD của chúng khác nhau, việc lắp lẫn sẽ gây rò rỉ hoặc không thể xỏ bu lông.

Kết luận

Hiểu rõ 8 blind flange là bước đầu tiên và quan trọng nhất để đảm bảo an toàn kỹ thuật cho công trình. Sự chính xác trong việc lựa chọn tiêu chuẩn và cấp áp suất không chỉ giúp bạn tiết kiệm chi phí mua sắm mà còn loại bỏ các rủi ro vận hành tiềm ẩn.

Hãy nhớ rằng: Sai một thông số, hỏng cả hệ thống. Đừng để những sai sót nhỏ về con số làm gián đoạn tiến độ công việc của bạn. Nếu bạn đang cần tư vấn sâu hơn về các dòng mặt bích đặc tiêu chuẩn hoặc cần báo giá vật tư inox/thép chính xác, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi 8 blind flange dimensions!
