Housing Flange Là Gì? Giải Pháp Tối Ưu Hiệu Suất Và Tuổi Thọ Thiết Bị Công Nghiệp

Bạn đã bao giờ gặp tình trạng hệ thống máy bơm hoặc vòng bi bị rung lắc dữ dội, rò rỉ lưu chất dù đã siết chặt bulong? Nguyên nhân thường không nằm ở động cơ, mà nằm ở một chi tiết nhỏ nhưng then chốt: flange. Việc lắp đặt sai hoặc chọn nhầm loại mặt bích vỏ thiết bị không chỉ gây lệch trục, giảm tuổi thọ máy móc mà còn tiêu tốn hàng trăm triệu đồng chi phí bảo trì. Vậy flange thực chất là gì và làm thế nào để lựa chọn đúng chuẩn chuyên gia?

Housing là gì? Định nghĩa và vai trò trong kỹ thuật

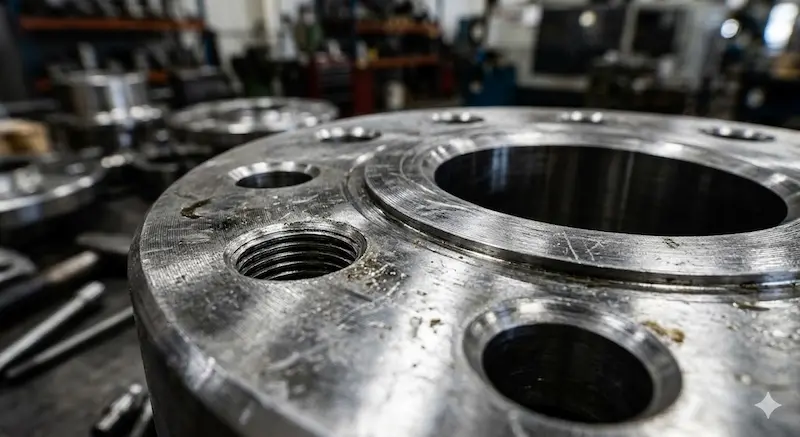

 flange (hay còn gọi là mặt bích vỏ thiết bị) là một dạng mặt bích đặc thù được thiết kế để kết nối, cố định và làm kín các bộ phận housing (vỏ ổ trục, vỏ bơm, vỏ motor) với hệ thống đường ống hoặc các kết cấu máy khác. Khác với các loại mặt bích nối ống thông thường, housing flange đóng vai trò là "điểm tựa" chịu lực và đảm bảo tính đồng nhất của toàn bộ cấu trúc máy.

Trong môi trường kỹ thuật hiện đại, flange đảm nhận ba vai trò cốt yếu:

• Cố định vị trí tuyệt đối: Giữ cho các bộ phận quay (như trục bơm, cánh quạt) luôn nằm đúng tâm so với vỏ thiết bị.

• Tăng cường độ kín khít: Ngăn chặn sự rò rỉ lưu chất hoặc sự xâm nhập của bụi bẩn vào bên trong các khoang chứa vòng bi, dầu bôi trơn.

• Triệt tiêu rung động: Nhờ kết cấu vững chãi, nó hấp thụ một phần lực chấn động từ động cơ truyền ra hệ thống giá đỡ, bảo vệ các chi tiết nhạy cảm bên trong.

Nguyên lý hoạt động của housing

Về cơ bản, flange hoạt động dựa trên nguyên lý ép phẳng bề mặt để tạo ra sự liên kết kín. Khi chúng ta kết nối mặt bích này với một bề mặt khác thông qua hệ thống bulong và gioăng (gasket), lực ép sẽ được phân bổ đều lên toàn bộ chu vi của bề mặt tiếp xúc (sealing surface).

Bản chất kỹ thuật của thiết bị này không chỉ dừng lại ở việc kết nối vật lý. Nó được tính toán để phân bổ ứng suất lực đều, tránh tình trạng tập trung áp lực tại một điểm gây nứt vỡ vỏ máy (housing). Đặc biệt, trong các hệ thống truyền động, flange giữ vai trò duy trì sự đồng trục (alignment). Nếu mặt bích bị vênh dù chỉ 0.1mm, lực ly tâm khi máy vận hành sẽ nhanh chóng phá hủy vòng bi và phớt làm kín. Một ví dụ điển hình là liên kết giữa pump housing (vỏ bơm) và đường ống dẫn; tại đây, mặt bích không chỉ giữ nước không thoát ra ngoài mà còn phải chịu đựng áp lực thủy tĩnh cực lớn từ dòng chảy.

Phân loại housing phổ biến trong công nghiệp

Để chọn đúng loại flange, người kỹ thuật viên cần hiểu rõ sự phân hóa của chúng dựa trên cấu tạo và ứng dụng thực tế.

Theo cấu tạo bề mặt

• Flat Flange (Mặt phẳng - FF): Thường dùng cho các thiết bị có áp suất thấp hoặc vỏ bằng gang để tránh nứt vỡ khi siết bulong.

• Raised Face Flange (Mặt lồi - RF): Loại phổ biến nhất, giúp tập trung lực ép lên vùng gioăng, tăng khả năng làm kín ở áp suất cao.

• Socket Flange: Thường dùng cho các kết nối housing nhỏ, yêu cầu độ chính xác cao về vị trí trục.

Theo ứng dụng cụ thể

• Bearing Flange: Sử dụng để giữ cố định ổ lăn, giúp trục máy vận hành ổn định.

• Pump Flange: Kết nối vỏ bơm với đường ống hút/xả, chịu áp lực hóa chất hoặc nước.

• Gearbox Flange: Mặt bích kết nối hộp số với động cơ hoặc các bộ phận truyền động khác.

Theo tiêu chuẩn kỹ thuật

Tùy vào xuất xứ của máy móc mà chúng ta phải chọn tiêu chuẩn tương ứng:

• ANSI/ASME (Mỹ): Thường tính bằng inch, chịu áp suất theo Class (150, 300...).

• DIN (Đức/Châu Âu): Tính bằng mm, chịu áp theo PN (PN10, PN16...).

• JIS (Nhật Bản): Thường dùng các chuẩn 5K, 10K, 20K.

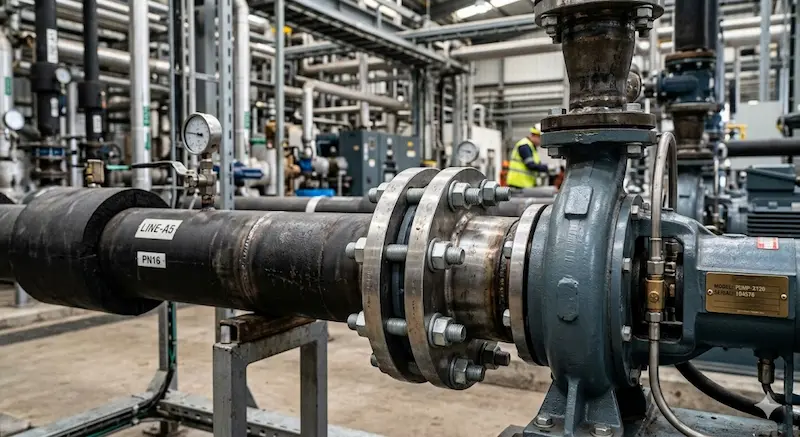

Thông số kỹ thuật quan trọng cần lưu ý khi mua housing flange

Khi đặt hàng hoặc thiết kế flange, bạn cần đặc biệt quan tâm đến các thông số sau để tránh lãng phí chi phí sửa chữa:

1. Kích thước danh định (DN): Phải đồng bộ với kích thước của vỏ thiết bị và hệ thống ống kết nối. Bên cạnh đó là đường kính trong (ID) và đường kính ngoài (OD).

2. Cấp áp suất (Pressure Rating): Các ký hiệu như PN10, PN16, PN25 cho biết khả năng chịu tải của mặt bích. Nếu hệ thống vận hành ở áp suất 12 bar mà bạn chọn PN10, nguy cơ rò rỉ và biến dạng mặt bích là chắc chắn xảy ra.

3. Vật liệu chế tạo: * Inox (304, 316): Dùng cho môi trường hóa chất, thực phẩm, chống ăn mòn tuyệt đối.

   • Thép Carbon: Dùng cho các ứng dụng dầu khí, hơi nước áp suất cao nhưng cần sơn phủ chống gỉ.

   • Gang: Phổ biến trong hệ thống xử lý nước nhờ khả năng hấp thụ rung động tốt.

4. Kiểu bề mặt làm kín: RF hay FF sẽ quyết định loại gioăng (gasket) mà bạn cần sử dụng. Chọn sai bề mặt sẽ khiến gioăng bị trượt hoặc không đủ lực ép để làm kín.

So sánh Flange và Pipe Flange

Rất nhiều người nhầm lẫn giữa hai loại này, dẫn đến việc chọn sai thiết bị cho máy móc. Hãy theo dõi bảng so sánh dưới đây:

Insight chuyên gia: flange yêu cầu độ phẳng bề mặt và độ đồng tâm cực cao vì nó ảnh hưởng trực tiếp đến hệ thống quay bên trong máy. Một sai sót nhỏ ở đây sẽ dẫn đến hỏng hóc toàn bộ hệ thống cơ khí bên trong.

Ứng dụng thực tế của flange flange là thành phần không thể thiếu trong các hạ tầng kỹ thuật trọng điểm:

• Máy bơm công nghiệp: Tại các nhà máy nhiệt điện hoặc xử lý nước thải, mặt bích vỏ bơm giúp kết nối vững chắc với hệ thống đường ống lớn, chịu được sự thay đổi áp suất đột ngột (hiện tượng búa nước).

• Hệ thống truyền động: Trong các nhà máy xi măng hay khai khoáng, các flange giữ cho các hộp số khổng lồ luôn hoạt động êm ái dưới tải trọng cực nặng.

• Ngành thực phẩm và dược phẩm: Sử dụng các loại mặt bích inox vi sinh để đảm bảo không có khe hở cho vi khuẩn trú ngụ, đồng thời dễ dàng tháo lắp để vệ sinh.

Sai lầm thường gặp và hậu quả khi chọn sai flange

Việc thiếu kinh nghiệm trong lựa chọn flange thường dẫn đến những hệ lụy nghiêm trọng:

1. Chọn sai tiêu chuẩn (Lắp DIN vào ANSI): Dẫn đến việc các lỗ bulong không khớp, cố tình khoét rộng lỗ sẽ làm yếu kết cấu mặt bích, gây mất an toàn.

2. Không kiểm tra áp suất vận hành: Sử dụng mặt bích chịu áp thấp cho hệ thống áp cao gây nứt vỡ, dẫn đến sự cố cháy nổ hoặc rò rỉ hóa chất độc hại.

3. Dùng sai vật liệu: Sử dụng thép carbon cho môi trường nước biển sẽ khiến mặt bích bị ăn mòn rỗ chỉ sau vài tháng, làm hỏng hoàn toàn vỏ thiết bị đắt tiền.

Hậu quả: Chi phí thay thế một chiếc mặt bích chỉ vài triệu đồng, nhưng chi phí dừng máy (downtime) và sửa chữa hư hại lan truyền có thể lên đến hàng tỷ đồng.

Cách chọn flange đúng chuẩn (Checklist dành cho kỹ sư)

Để đảm bảo hệ thống vận hành hoàn hảo, hãy tuân thủ checklist 5 bước sau:

•  Xác định loại housing: Bạn đang cần dùng cho bơm, vòng bi hay hộp số?

•  Kiểm tra áp suất làm việc thực tế: Luôn chọn mặt bích có PN lớn hơn áp suất hoạt động từ 10-20%.

•  Chọn vật liệu phù hợp: Ưu tiên Inox 316 cho môi trường axit, thép rèn cho áp suất cao.

•  Xác định tiêu chuẩn hệ thống: Máy móc hiện tại đang dùng chuẩn JIS, DIN hay ANSI?

•  Đảm bảo kích thước đồng bộ: Kiểm tra kỹ đường kính lỗ (ID) để tránh cản trở dòng chảy hoặc gây va chạm cơ khí.

Lưu ý quan trọng khi lắp đặt:

• Siết bulong theo sơ đồ sao (star pattern): Giúp lực ép phân bổ đều, tránh vênh mặt bích.

• Kiểm tra độ phẳng bề mặt: Sử dụng thước lá để đảm bảo không có khe hở trước khi đặt gioăng.

• Căn chỉnh đồng trục: Sử dụng thiết bị laser nếu cần thiết để đảm bảo độ chính xác tối đa.

FAQ - Những câu hỏi thường gặp về Housing

1. Housing flange khác gì pipe flange?

Trả lời: flange dùng để gắn vào vỏ thiết bị (như bơm, motor), yêu cầu độ chính xác cơ khí cực cao. Pipe flange chỉ dùng để nối các đoạn đường ống với nhau.

2. Nên chọn flange inox hay thép?

Trả lời: Điều này phụ thuộc vào môi trường. Nếu tiếp xúc với hóa chất hoặc thực phẩm, hãy chọn inox (304/316). Nếu dùng trong môi trường khô ráo, áp suất cao và muốn tối ưu chi phí, thép carbon là lựa chọn hợp lý.

3. Mặt bích PN16 có đủ dùng cho hệ thống bơm cao áp không?

Trả lời: PN16 chịu được áp suất tối đa 16 bar. Nếu hệ thống của bạn có áp suất làm việc thực tế hoặc áp suất thử nghiệm cao hơn mức này, bạn bắt buộc phải nâng lên PN25 hoặc PN40.

4. Có thể thay thế flange bằng loại tự gia công không?

Trả lời: Có thể, nhưng không nên nếu không có bản vẽ kỹ thuật chính xác. Việc gia công sai dung sai sẽ làm hỏng vỏ thiết bị và mất hiệu lực bảo hành của hãng.

Kết luận

Housing không đơn thuần là một phụ kiện kết nối, nó là "trái tim" giữ cho hệ thống cơ khí vận hành ổn định và bền bỉ. Việc hiểu rõ về tiêu chuẩn, vật liệu và thông số kỹ thuật không chỉ giúp bạn tăng tuổi thọ thiết bị mà còn giảm thiểu tối đa chi phí bảo trì không đáng có Housing flange.
