Crane Duo Wafer Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chi Tiết

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, rủi ro từ dòng chảy ngược (backflow) luôn là thách thức lớn. Khi máy bơm dừng đột ngột hoặc áp suất tụt giảm, áp lực nước dội ngược có thể gây ra hiện tượng búa nước (water hammer), xé rách đường ống, làm vỡ cánh bơm hoặc đứt hỏng các thiết bị đắt tiền phía trước.

Để giải quyết triệt để bài toán này với chi phí tối ưu và không gian lắp đặt nhỏ gọn nhất, dòng van van một chiều dạng wafer đến từ tập đoàn Crane danh tiếng đã trở thành giải pháp ưu tiên hàng đầu. Bài viết này sẽ phân tích chi tiết cấu tạo, cơ chế hoạt động, thông số kỹ thuật và phương pháp lựa chọn dòng van một chiều này theo đúng tiêu chuẩn kỹ thuật.

Crane Duo Wafer Check Valve là gì?

Crane Duo Wafer Check Valve là van một chiều dạng wafer được sử dụng để kiểm soát hướng dòng chảy trong hệ thống đường ống. Van cho phép môi chất đi theo một chiều và hạn chế dòng chảy ngược khi điều kiện áp suất thay đổi.

Để hiểu rõ hơn về tên gọi kỹ thuật này, chúng ta có thể tách nghĩa từng thành tố:

• Crane: Thương hiệu sản xuất van công nghiệp hàng đầu thế giới với lịch sử phát triển hơn một thế kỷ, nổi tiếng về độ tin cậy và chất lượng gia công.

• Duo (Dual Plate): Thể hiện cấu trúc cơ cấu đóng mở gồm hai cánh van (hai đĩa van hình bán nguyệt) hoạt động độc lập quanh một trục trung tâm.

• Wafer: Đề cập đến kiểu kết nối kẹp giữa hai mặt bích (flange) của đường ống, cố định bằng các bu-lông siết xuyên suốt.

• Check Valve: Chống chảy ngược.

So với các dòng van một chiều truyền thống như swing check valve (van một chiều lá lật) hay lift check valve (van một chiều dạng nâng), van một chiều dạng wafer có kích thước chiều dài lắp đặt (face-to-face) ngắn hơn rất nhiều, giúp giảm trọng lượng tổng thể trên hệ thống và tiết kiệm đáng kể không gian không gian thi công.

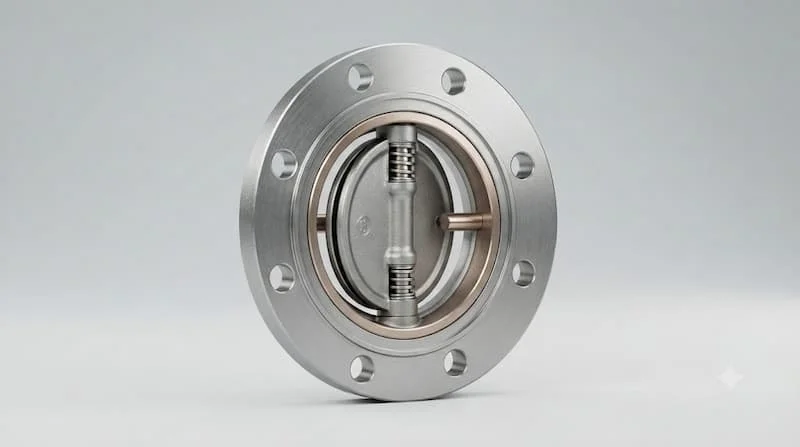

Cấu tạo của van một chiều dạng wafer

Sự bền bỉ và phản ứng nhanh nhạy của dòng van này đến từ sự kết hợp hoàn hảo giữa 5 bộ phận chính:

1. Thân van (Body)

Thân van được đúc nguyên khối với thiết kế dạng đĩa mỏng (wafer). Bề ngoài thân van thường thiết kế các gờ định tâm để dễ dàng kẹp chính xác vào giữa hai mặt bích. Vật liệu thân van rất đa dạng tùy theo model, phổ biến như gang đúc (Ductile Iron/Cast Iron), thép carbon (WCB) hoặc thép không gỉ (Stainless Steel).

2. Hai cánh van (Dual Discs)

Thay vì dùng một đĩa van lớn duy nhất, thiết kế "Duo" chia đĩa thành hai lá van dạng bán nguyệt. Khi đóng, hai cánh van ép sát vào bề mặt làm kín; khi mở, hai cánh gập lại song song với hướng dòng chảy. Thiết kế này giúp giảm bán kính quay và khối lượng di chuyển của cánh van.

3. Trục van và bộ phận bản lề (Hinge & Stop Pin)

Bao gồm trục gá cố định hai cánh van và trục chặn hành trình mở. Hệ thống trục này được gia công chính xác từ thép không gỉ cao cấp, chịu được lực ma sát liên tục và hạn chế nguy cơ bị kẹt đĩa trong quá trình vận hành.

4. Lò xo xoắn trợ lực (Torsion Springs)

Đây là bộ phận then chốt giúp van phản ứng tức thì. Lò xo được lồng vào trục van, có nhiệm vụ đẩy nhanh hai cánh van khép lại ngay khi vận tốc dòng chảy bắt đầu giảm về 0, trước khi dòng chảy kịp đảo chiều.

5. Bề mặt làm kín (Seat)

Đảm bảo độ kín khít tuyệt đối khi van đóng. Bề mặt làm kín có thể được đúc d liền (Metal-to-Metal) hoặc ép lớp cao su đàn hồi (Resilient Seat) như EPDM, NBR, Viton tùy theo tính chất môi chất và nhiệt độ vận hành.

(Lời khuyên kỹ thuật: Nên tham khảo sơ đồ bản vẽ kỹ thuật chi tiết trong Catalogue của hãng Crane để nắm rõ mã hiệu từng chi tiết khi cần bảo trì, thay thế).

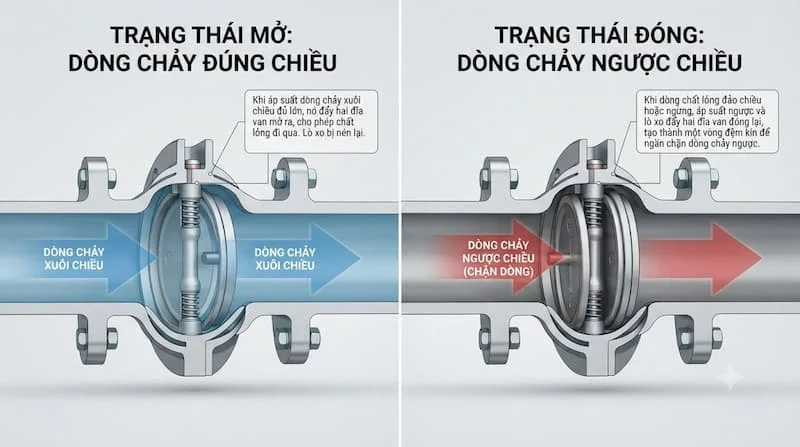

Nguyên lý hoạt động của van một chiều dạng wafer

Mọi hoạt động đóng mở của van một chiều dạng wafer đều diễn ra hoàn toàn tự động dựa trên sự chênh lệch áp suất môi chất và lực đàn hồi của lò xo qua 3 trạng thái:

• Trạng thái mở (Khi có dòng chảy thuận): Khi áp suất dòng chảy ở đầu vào vượt qua lực đàn hồi của lò xo và trọng lượng cánh van, lực đẩy thủy lực sẽ thắng và đẩy hai cánh van gập lại theo chiều dọc dòng chảy. Dòng môi chất đi qua van dễ dàng với tổn thất áp suất (pressure drop) cực thấp.

• Trạng thái chuyển tiếp (Lưu lượng giảm dần): Khi máy bơm chuẩn bị ngắt hoặc lưu lượng giảm dần, lực tác động từ dòng chảy suy yếu. Lúc này, năng lượng tích tụ từ lò xo xoắn lập tức đẩy hai cánh van quay ngược trở lại vị trí tiệm cận khép kín.

• Trạng thái đóng (Xuất hiện dòng chảy ngược): Áp suất ngược từ phía đầu ra dội lại sẽ ép chặt hai cánh van vào bề mặt làm kín (seat). Lực ép của dòng chảy ngược càng lớn thì van đóng càng kín, ngăn chặn tuyệt đối dòng chất lỏng chảy dội về phía trước.

Tại sao cơ cấu hai cánh lại vượt trội?

Do đĩa van được chia làm đôi, khối lượng của mỗi cánh van giảm đi một nửa và hành trình di chuyển chỉ còn một góc 90 độ. Điều này giúp van đóng lại nhanh hơn rất nhiều so với van lá lật một đĩa thông thường, hạn chế tối đa nguy cơ sinh ra hiện tượng búa nước tàn phá hệ thống.

Các loại van một chiều dạng wafer và cách phân biệt

Để lựa chọn chính xác dòng van cho công trình, kỹ sư cần phân loại thiết bị dựa trên các tiêu chí vật lý và điều kiện vận hành.

(Lưu ý: Thông số chính xác từng dòng van phải được đối chiếu trực tiếp từ tài liệu Catalogue chính thức của Crane tương ứng với mã Part Number).

Thông số kỹ thuật cần quan tâm khi chọn van một chiều dạng wafer

Lựa chọn van không chỉ đơn thuần là chọn đúng kích thước đường ống. Việc không xem xét toàn diện các thông số kỹ thuật có thể dẫn đến hiện tượng van bị rò rỉ, kẹt cánh hoặc phá hủy đường ống do quá áp.

• DN / Size (Kích thước đường ống): Phải tương thích hoàn toàn với đường kính trong và đường kính danh nghĩa của tuyến ống cần lắp đặt.

• Working Pressure & Pressure Rating: Áp suất làm việc thực tế của hệ thống không được vượt quá áp suất định mức của van. Ví dụ, hệ thống có áp suất 14 bar thì tối thiểu phải chọn van cấp áp PN16 hoặc Class 150.

• Working Temperature (Nhiệt độ làm việc): Nhiệt độ môi chất quyết định trực tiếp đến vật liệu làm kín (Seat). Gioăng NBR thường chịu được nhiệt độ dưới 80°C, EPDM chịu được khoảng 120°C, trong khi gioăng Metal có thể chịu nhiệt cao hơn.

• Vật liệu thân & đĩa van: Cần chọn vật liệu tương thích với tính chất ăn mòn của môi chất. Với nước sạch có thể dùng thân gang đĩa đồng; với hóa chất hoặc nước mặn bắt buộc dùng [chèn link: van một chiều inox].

• Tiêu chuẩn mặt bích tương thích: Mặc dù kết nối kiểu Wafer rất linh hoạt, nhưng khoảng cách giữa các lỗ bu-lông gờ van vẫn phải phù hợp với tiêu chuẩn mặt bích kết nối (ANSI/ASME B16.5, DIN, BS hay JIS).

• Chiều lắp đặt (Orientation): Cần xác định tuyến ống lắp theo phương ngang (Horizontal) hay phương đứng (Vertical) để kiểm tra dòng chảy hướng lên có đủ áp lực mở van hay không.

Ưu điểm của van một chiều dạng wafer

Không phải ngẫu nhiên mà dòng van một chiều dạng wafer luôn nằm trong danh mục ưu tiên của các nhà thầu cơ điện MEP và kỹ sư vận hành công nghiệp:

• Tiết kiệm không gian & Trọng lượng: Thiết kế mỏng mặn giúp van nhẹ hơn đến 80% và ngắn hơn 70% so với van một chiều lá lật thân dài cùng kích thước.

• Giảm thiểu va đập thủy lực (Anti-Water Hammer): Sự hỗ trợ của lò xo xoắn giúp đĩa van đóng lại trước khi dòng chảy đổi hướng hoàn toàn, triệt tiêu xung áp nguy hiểm.

• Chi phí lắp đặt và bảo trì thấp: Nhờ trọng lượng nhẹ, việc nâng hạ và định vị van giữa hai mặt bích trở nên đơn giản, giảm chi phí nhân công và hệ thống gá đỡ ống.

• Mất mát áp suất thấp: Thiết kế cánh van khí động học tối ưu hóa dòng chảy đi qua, hạn chế sụt áp trên tuyến ống.

• Linh hoạt trong thi công: Có thể lắp đặt theo cả phương ngang lẫn phương đứng (đối với tuyến ống có dòng chảy hướng lên).

Crane Duo Wafer Check Valve khác gì Swing Check Valve?

Để giúp bạn có cái nhìn rõ ràng khi lựa chọn thiết bị, bảng so sánh dưới đây sẽ làm nổi bật sự khác biệt giữa van hai cánh Wafer và van lá lật truyền thống:

Kết luận: Không có dòng van nào hoàn hảo tuyệt đối. Nếu hệ thống yêu cầu tối ưu không gian, chống búa nước và vận hành với lưu lượng lớn, dòng Duo Wafer là lựa chọn số 1. Trong khi đó, Swing Check Valve phù hợp hơn cho các hệ thống có dòng chảy chứa rác thô hoặc bùn lỏng nhẹ nhờ khoảng không bên trong van rộng rãi.

Crane Duo Wafer Check Valve được sử dụng ở đâu?

Nhờ tính đa năng và độ bền cao, van một chiều hai cánh Crane được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước đô thị: Đặt tại đầu ra của các cụm máy bơm cấp nước sinh hoạt, bơm tăng áp để ngăn nước dội ngược làm cháy động cơ.

• Hệ thống HVAC & Chiller: Lắp trên các đường ống tuần hoàn nước lạnh, nước nóng, giúp duy trì hướng dòng chảy chuẩn xác trong công trình cao tầng.

• Hệ thống PCCC (Chữa cháy): Sử dụng trong các phòng bơm chữa cháy công nghiệp, đảm bảo áp lực nước luôn giữ ổn định trong các đường ống nhánh.

• Nhà máy công nghiệp & Xử lý nước thải: Ứng dụng trong đường ống dẫn chất lỏng công nghiệp, dây chuyền xử lý nước thải đã qua lọc rác thô.

• Hệ thống làm mát nhà máy nhiệt điện & Dầu khí: Dùng cho các đường ống dẫn lưu chất áp suất cao yêu cầu độ tin cậy vận hành khắt khe.

Khi nào nên sử dụng Crane Duo Wafer Check Valve?

Bạn nên cân nhắc trang bị dòng van một chiều hai cánh Crane khi dự án đáp ứng các tiêu chí sau:

• Không gian thi công, khoảng cách giữa các thiết bị trên đường ống bị giới hạn.

• Hệ thống có công suất bơm lớn, nguy cơ xảy ra hiện tượng búa nước cao khi ngắt điện.

• Cần giảm tải trọng lực tác động lên hệ thống giá đỡ đường ống treo trần.

• Tuyến ống đã có sẵn kết nối mặt bích và cần một giải pháp van chống chảy ngược lắp đặt nhanh.

• Đòi hỏi thiết bị vận hành có độ bền cao, đến từ thương hiệu uy tín toàn cầu để giảm chi phí sự cố.

Lưu ý: Không nên chọn van chỉ dựa vào giá thành rẻ hoặc đường kính DN. Mọi quyết định mua sắm bắt buộc phải dựa trên việc đối chiếu bảng thông số áp suất, nhiệt độ và tính chất môi chất thực tế.

Những sai lầm thường gặp khi chọn và lắp đặt

Ngay cả một thiết bị chất lượng cao như Crane cũng có thể hỏng hóc sớm nếu gặp phải các lỗi kỹ thuật sau:

1. Chọn van chỉ theo đường kính DN của ống: Một đường ống DN100 nước lạnh sẽ yêu cầu loại van có cấu tạo hoàn toàn khác so với ống DN100 dẫn hơi nóng hoặc hóa chất nhẹ.

2. Lắp ngược chiều dòng chảy: Van một chiều chỉ cho dòng chảy đi theo một hướng nhất định (luôn có mũi tên đúc nổi trên thân van). Lắp ngược sẽ làm chặn đứng toàn bộ tuyến ống và gây vỡ ống do quá áp.

3. Bỏ qua tiêu chuẩn mặt bích gá kẹp: Mua van chuẩn BS nhưng lại kẹp vào mặt bích chuẩn ANSI có thể làm lệch tâm, gây chèn ép không đều làm kẹt cánh van.

4. Lắp đặt sai hướng trong tuyến ống đứng: Nếu lắp trên ống đứng, bắt buộc hướng dòng chảy phải đi từ dưới lên trên. Nếu dòng chảy đi từ trên xuống, van sẽ không thể hoạt động đúng nguyên lý.

5. Thiếu khoảng cách đoạn ống thẳng: Lắp van quá gần đầu ra của máy bơm hoặc co xéo (elbow) sẽ khiến dòng chảy bị xoáy rối (turbulence), gây rung lắc và mài mòn nhanh các chi tiết bên trong van.

Hướng dẫn lựa chọn Crane Duo Wafer Check Valve

Để quy trình mua sắm vật tư diễn ra chính xác, hãy tuân thủ 6 bước chuẩn hóa sau:

• Bước 1: Xác định môi chất làm việc: Nước sạch, nước thải, dầu, hay khí nén? (Giúp chọn vật liệu thân và gioăng).

• Bước 2: Xác định kích thước DN: Đo đường kính danh nghĩa của tuyến ống cần lắp van.

• Bước 3: Xác định áp suất vận hành: Xác định áp suất làm việc tối đa (PN10, PN16, Class 150...) để chọn van có Pressure Rating tương ứng.

• Bước 4: Xác định dải nhiệt độ: Đo nhiệt độ cực đại của chất lỏng để chọn loại đĩa van và gioăng làm kín (EPDM, NBR hay Metal).

• Bước 5: Kiểm tra tiêu chuẩn mặt bích: Xác định mặt bích trên ống thuộc tiêu chuẩn nào (ANSI, DIN, JIS) để chọn gờ van khớp hoàn toàn.

• Bước 6: Xác định vị trí và phương lắp đặt: Lắp đứng hay nằm ngang để chọn đúng model có lực xoắn lò xo phù hợp.

(Nếu bạn vẫn còn băn khoăn về mã hiệu sản phẩm, hãy gửi đầy đủ các thông số kỹ thuật trên cho nhà phân phối chính thức của Crane để được tra cứu Catalogue chính xác nhất).

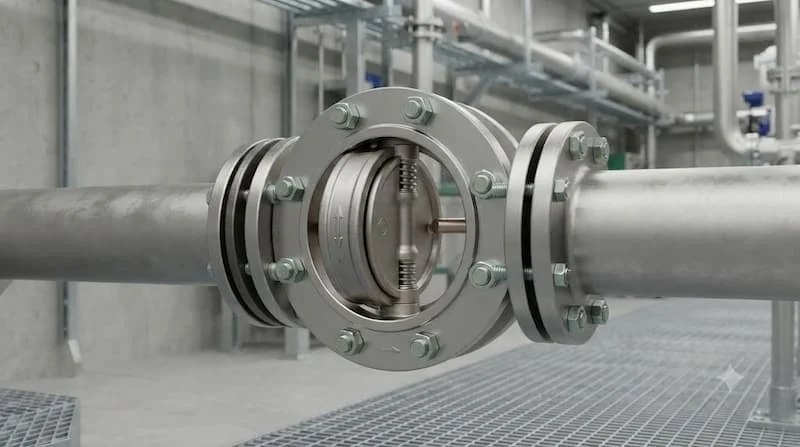

Lưu ý khi lắp đặt Crane Duo Wafer Check Valve

• Kiểm tra trước khi lắp: Dùng tay ấn nhẹ hai cánh van xem chuyển động gập và lực nẩy lò xo có trơn tru không.

• Định tâm van: Đảm bảo van nằm chính xác ở tâm của hai mặt bích trước khi siết bu-lông, tránh hiện tượng lệch tâm gây kẹt đĩa.

• Siết bu-lông đối ứng: Siết các bu-lông kẹp mặt bích theo hình sao (đối xứng) với lực siết tăng dần để lực ép lên gioăng mặt bích được đồng đều.

• Đảm bảo đoạn ống thẳng: Lắp van cách xa vị trí máy bơm hoặc đoạn uốn cong tối thiểu 5 đến 10 lần đường kính ống ($5D - 10D$) để dòng chảy ổn định.

• Chạy thử và kiểm tra: Cho hệ thống vận hành ở áp suất thấp, kiểm tra độ kín tại mặt bích và lắng nghe xem có tiếng động bất thường bên trong van hay không.

Câu hỏi thường gặp về Crane Duo Wafer Check Valve

1. Crane Duo Wafer Check Valve là gì?

Là dòng van một chiều thiết kế mỏng dạng Wafer, sử dụng hai cánh van hình bán nguyệt kết hợp lò xo trợ lực đến từ thương hiệu Crane, chuyên dùng để chống dòng chảy ngược trong đường ống.

2. Dòng van này dùng được cho những môi chất nào?

Tùy thuộc vào vật liệu thân và gioăng làm kín của từng model cụ thể. Van có thể sử dụng tốt cho nước sạch, nước nóng, chất lỏng công nghiệp, khí nén hoặc các hóa chất nhẹ.

3. Có thể thay thế Swing Check Valve bằng Duo Wafer Check Valve không?

Hoàn toàn có thể trong đa số hệ thống công nghiệp. Tuy nhiên, kỹ sư cần đối chiếu lại khoảng cách chiều dài lắp đặt (mặt đối mặt) vì van Wafer ngắn hơn rất nhiều so với van lá lật.

4. Van một chiều hai cánh Crane có bị kẹt đĩa khi vận hành không?

Nếu hệ thống sử dụng môi chất sạch và được lắp đặt đúng kỹ thuật, tỷ lệ kẹt đĩa gần như bằng 0. Tuy nhiên, nếu môi chất chứa nhiều rác thô hoặc sỏi đá lớn, nên lắp thêm [chèn link: y lọc công nghiệp] phía trước van.

Crane Duo Wafer Check Valve – Giải pháp kiểm soát dòng chảy ngược tối ưu

Tổng kết lại, crane duo wafer check valve là một sự đầu tư thông minh và hiệu quả cho bất kỳ hệ thống đường ống công nghiệp nào. Với cấu trúc hai cánh gập thông minh, kích thước nhỏ gọn, khả năng chống búa nước vượt trội cùng uy tín lâu đời từ thương hiệu Crane, sản phẩm giúp bảo vệ an toàn tuyệt đối cho toàn bộ hạ tầng kỹ thuật của bạn.
