Cùm Omega: Giải Pháp Cố Định Và Treo Đỡ Đường Ống Tiêu Chuẩn Cơ Điện

Trong kết cấu hạ tầng tổng thể của một công trình xây dựng hiện đại, hệ thống cơ điện M và E được ví như mạch máu duy trì sự sống cho toàn bộ tòa nhà hoặc nhà xưởng sản xuất. Việc truyền dẫn nước, khí nén, dòng điện hay các môi chất lỏng đòi hỏi mạng lưới đường ống phải luôn được định vị một cách kiên cố, khoa học. Nếu thiếu đi các cấu kiện gia cố phụ trợ, hệ thống đường ống dẫn chịu áp lực cao sẽ rất dễ bị võng xuống, lệch tâm vị trí hoặc rung lắc dữ dội dẫn đến hiện tượng nứt toác mối nối cơ khí.

Để giải quyết triệt để bài toán kỹ thuật treo đỡ này, việc ứng dụng dòng vật tư cùm treo ống được xem là phương án tối ưu hàng đầu. Loại đai ôm cơ khí này không chỉ giúp cố định đường ống bám sát vào tường bê tông, trần nhà hay giá đỡ định hình mà còn bảo vệ kết cấu hệ thống khỏi những hư hại vật lý bất ngờ. Hiểu rõ bản chất, thông số hình học cũng như quy trình lắp đặt dòng phụ kiện này là chìa khóa then chốt giúp các nhà thầu tối ưu hóa chi phí vật tư và nâng cao tuổi thọ vận hành cho toàn bộ công trình.

Cùm Omega Là Gì

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn phụ kiện cơ điện

Về mặt định danh cấu kiện cơ khí ngành điện nước, cùm treo ống là gì? Đây là dòng phụ kiện cơ khí có cấu trúc tinh gọn, chuyên dụng để định vị, cố định và nâng đỡ các tuyến đường ống kỹ thuật dọc theo các bề mặt kết cấu phẳng. Tên gọi của thiết bị bắt nguồn từ phom dáng thiết kế dập uốn cong vòm ở giữa và xòe phẳng hai tai ở hai bên, mô phỏng hoàn hảo theo hình dạng của ký tự chữ Omega trong bảng chữ cái Hy Lạp. Trong thực tế thi công, loại cùm này thường được lắp đặt phối hợp đồng bộ với hệ thống ty ren, bulong, vít nở hoặc thanh ren treo để tạo thành một bộ gá đỡ vững chắc.

Vai trò chiến lược của thiết bị trong việc bảo vệ hệ thống ống

• Giữ đường ống ổn định: Chống lại hiện tượng xê dịch hình học do tác động ngoại lực hoặc sức nặng tự thân của lưu chất chứa bên trong ống.

• Giảm thiểu tối đa rung động: Triệt tiêu các xung lực dao động cơ học sinh ra từ sự thay đổi áp suất đột biến hoặc từ hoạt động của các máy bơm công suất lớn gắn trên đường ống.

• Tăng cường hệ số an toàn: Phân bổ tải trọng đều đặn, giữ cho kết cấu tổng thể của mạng lưới luôn nằm trong giới hạn chịu lực thiết kế một cách bền vững.

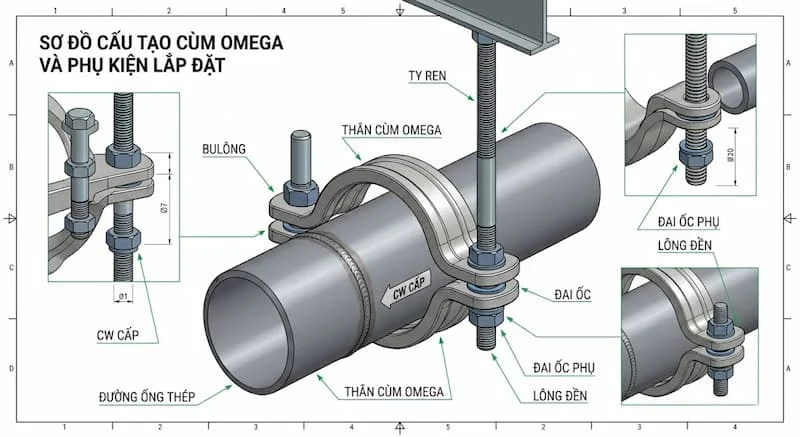

Nguyên Lý Hoạt Động Của cùm treo ống

Cơ chế ôm giữ và khóa ống cố định

Về mặt tương tác vật lý, cơ cấu vận hành của cùm treo ống dựa trên nguyên lý bao bọc ôm khít và khóa lực cơ học. Phần vòm cong bán nguyệt ở trung tâm cùm sẽ ôm trọn lấy một phần hoặc toàn bộ đường kính ngoài của ống. Hai tai bẹt dập lỗ hai bên sẽ được áp sát vào bề mặt tường, dầm bê tông hoặc thanh giá đỡ.

Khi các kỹ sư tiến hành xỏ bulong hoặc vít nở qua hai lỗ tai này và siết chặt, lực ép cơ học sẽ ép chặt và khóa cứng đường ống tại vị trí mong muốn. Liên kết gián tiếp này biến bức tường hoặc trần bê tông dày dặn thành một điểm tựa chịu lực kiên cố tuyệt đối cho đường ống.

Bản chất kỹ thuật giải quyết bài toán phân tán ứng suất

Dưới góc độ cơ học công nghiệp, dòng đai ôm này đóng vai trò quan trọng trong việc phân tán tải trọng tổng thể của tuyến ống ra các bề mặt kết cấu lớn xung quanh. Bằng cách bao bọc diện tích tiếp xúc xung quanh vách ống, cùm giúp giảm hiện tượng ứng suất tập trung tại một điểm duy nhất, từ đó hạn chế tối đa nguy cơ móp méo, biến dạng vách đường ống nhựa mềm hoặc ống kim loại thành mỏng trong suốt vòng đời vận hành dài hạn.

Phân Loại cùm treo ống Phổ Biến

Để thích ứng hoàn hảo với các phân khúc ngân sách đầu tư và tính chất lý hóa đặc thù của từng môi trường dự án, dòng phụ kiện này được chia thành các chủng loại chính sau:

Phân loại dựa trên chất liệu phôi cơ khí chế tạo

• cùm treo ống thép mạ kẽm: Dòng sản phẩm có mức giá thành thấp nhất, lượng tiêu thụ mạnh nhất nhờ cấu trúc kinh tế, cực kỳ phổ biến trong các hạng mục cơ điện dân dụng trong nhà.

• cùm treo ống inox 201: Giải pháp nâng cấp trung cấp sở hữu năng lực chống chịu gỉ sét và độ cứng vật lý tốt hơn rõ rệt so với phôi thép carbon cơ bản.

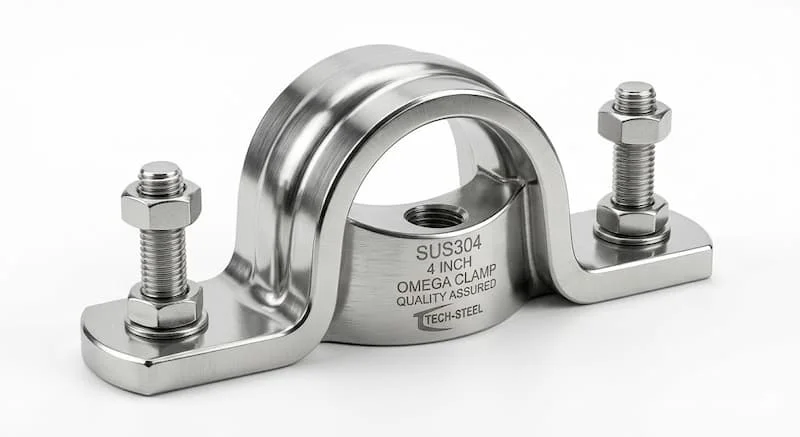

• cùm treo ống inox 304: Phân khúc vật tư cao cấp nhất với hàm lượng niken và crom cao, cho khả năng chống ăn mòn hóa học siêu việt, thách thức mọi tác động của thời tiết ngoài trời hoặc môi trường hóa chất công nghiệp đậm đặc.

Phân loại dựa trên phương pháp xử lý bề mặt hoàn thiện

• Mạ kẽm điện phân: Lớp mạ mịn màng, sáng bóng, tăng tính thẩm mỹ cao, phù hợp lắp đặt tại các vị trí không gian mở trong nhà.

• Mạ kẽm nhúng nóng: Lớp kẽm bám dày dặn, sần sùi hơn nhưng đem lại năng lực bảo vệ lõi sắt tối đa trước sự xâm thực của hơi ẩm và hóa chất phá hủy.

• Inox nguyên bản: Giữ nguyên độ sáng bóng đặc trưng của thép không gỉ, chuyên dùng cho các khu vực yêu cầu tính vệ sinh cao.

Phân loại theo kích thước cùm treo ống thông dụng

Để đáp ứng mọi quy cách đường ống hiện hành, dải kích thước cùm treo ống được thiết kế vô cùng phong phú, tương thích đồng bộ từ các size ống nhánh nhỏ như DN15, DN20, DN25, DN32, DN40, DN50 cho đến các size trục chính tầm trung và phân khúc lớn như DN65, DN80, DN100, DN150 và lên tới DN200.

Thông Số Kỹ Thuật Của cùm treo ống

Quá trình lập hồ sơ thiết kế cơ điện yêu cầu bộ phận kỹ thuật phải bóc tách chính xác ba trục thông số định lượng nền tảng sau:

Độ dày phôi lá kim loại tiêu chuẩn

Độ dày của bản cùm quyết định trực tiếp đến tải trọng treo đỡ của thiết bị. Các thông số độ dày phổ biến ngoài thị trường bao gồm phân cấp mỏng chịu tải nhẹ 1.2 mm, 1.5 mm cho đến các bản dày chịu tải trọng nén lớn 2.0 mm và 2.5 mm.

Đường kính tương thích với các dòng ống hiện hành

Thiết bị được dập uốn theo đúng tiêu chuẩn đường kính ngoài của các dòng vật liệu ống thông dụng hiện nay bao gồm:

• Ống thép cacbon đúc công nghiệp.

• Ống chịu nhiệt PPR dân dụng.

• Ống nhựa mềm HDPE luân chuyển nước.

• Ống inox vi sinh và inox kỹ thuật.

• Hệ thống trục ống sắt dày phục vụ hệ thống PCCC.

Quy chuẩn tiêu chuẩn chất lượng sản xuất

Sản phẩm chính hãng phải được gia công cắt gọt, đột lỗ và dập phom tuân thủ nghiêm ngặt theo các tiêu chuẩn kỹ thuật quốc tế như DIN của Đức, JIS của Nhật Bản hoặc tiêu chuẩn ASTM của Mỹ để đảm bảo hệ số dung sai cơ khí nhỏ nhất.

So Sánh cùm treo ống Với Các Loại Giá Đỡ Khác

Việc so sánh trực quan giúp các kỹ sư lựa chọn đúng chủng loại đai ôm thích hợp cho từng kịch bản thi công thực tế:

Đối chiếu chi tiết giữa dòng cùm treo ống và dòng cùm chữ U

Khả năng đỡ ống của cùm treo ống tốt cho hướng ống áp sát bề mặt phẳng, trong khi cùm chữ U siêu hạng cho các dầm thép kết cấu hở. Hiệu quả chống rung cơ học của cùm Omega được đánh giá ở mức cao nhờ biên dạng ôm sát vách phẳng, còn cùm chữ U ở mức trung bình và có khoảng rơ cơ học nhất định.

Tốc độ thi công lắp đặt của cùm Omega siêu nhanh vì chỉ cần siết vít từ mặt trước, trong khi cùm chữ U diễn ra chậm hơn do yêu cầu xỏ ren xuyên qua dầm gá. Tính thẩm mỹ không gian của cùm Omega cũng rất cao, gọn gàng, ôm sát kết cấu, còn cùm chữ U thấp hơn do phần ty ren thừa nhô ra nhiều.

Đối chiếu giữa cùm Omega và đai treo đuôi cá Clevis

Đai treo Clevis chuyên dụng cho kịch bản thả ty treo lơ lửng ống từ trần nhà xuống không gian trống. Trong khi đó, cùm hình omega sở hữu mức chi phí đầu tư vật tư thấp hơn nhiều, phương thức thi công lắp đặt đơn giản hơn và có tính đa nhiệm cao khi có thể vừa ôm ống đi đứng trên sàn, vừa đi dọc tường hoặc áp sát trần bê tông.

Vì sao sản phẩm đai ôm omega được sử dụng rộng rãi

Sở dĩ dòng vật tư này được ứng dụng rộng rãi trong mọi công trình xây dựng là nhờ sự dung hòa xuất sắc giữa yếu tố kinh tế và tính năng kỹ thuật. Sản phẩm có giá thành rất hợp lý, trọng lượng nhẹ giúp giảm tải trọng tĩnh cho tòa nhà, lắp đặt dễ dàng bằng các dụng cụ cầm tay cơ bản và có sự đa dạng tuyệt đối về mặt kích thước hình học.

Ứng Dụng Cùm Omega Trong Thực Tế

Hội tụ đầy đủ những tính năng ưu việt, ứng dụng cùm omega phủ sóng dày đặc trong bốn phân đoạn hạ tầng cơ điện cốt lõi:

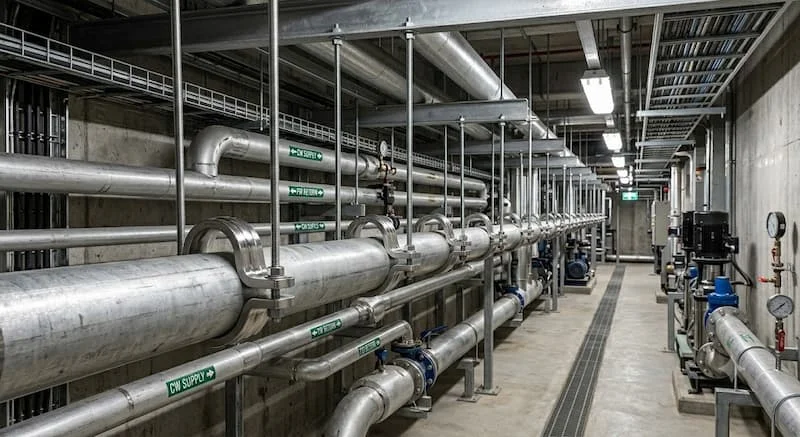

Hệ thống phân phối và cấp thoát nước

Sử dụng cố định các đường ống dẫn nước sinh hoạt trong các hộp kỹ thuật trục dọc của nhà ở thấp tầng, mạng lưới ống nhánh âm trần chung cư cao tầng và hệ thống thu gom nước thải công nghiệp tại các nhà xưởng sản xuất.

Hệ thống đường ống phòng cháy chữa cháy

Mắt xích cố định không thể thay thế cho các đường ống Sprinkler phun nước tự động áp sát trần nhà và hệ thống ống cứu hỏa vách tường, bảo đảm đường ống không bị bục lỏng khi có dòng nước áp lực cực lớn đi qua khi xảy ra hỏa hoạn.

Hệ thống điều hòa không khí và thông gió HVAC

Định vị các tuyến ống đồng dẫn gas lạnh, ống thoát nước ngưng của máy điều hòa trung tâm và gá đỡ hệ thống ống gió tôn mạ kẽm của tòa nhà văn phòng, nhà máy điện tử.

Hệ thống cơ điện và đường ống điện công nghiệp

Ứng dụng đai ôm cố định trực tiếp các dòng ống luồn dây điện bằng nhựa cứng hoặc ống thép luồn dây dẻo bám sát vào tường bê tông, hệ thống giá đỡ máng cáp, trục cáp điện động lực trung thế.

Những Sai Lầm Thường Gặp Khi Chọn Cùm Omega

Quá trình tính toán khối lượng thu mua vật tư nếu thiếu đi sự khảo sát kỹ thuật rất dễ mắc phải năm sai lầm kinh điển sau:

• Lựa chọn sai quy cách thông số kích thước hình học: Nhầm lẫn giữa kích thước đường kính trong danh nghĩa DN và đường kính ngoài thực tế của ống dẫn đến tình trạng cùm mua về bị quá rộng hoặc quá chật so với ống.

• Chọn vật liệu chế tạo không tương thích với điều kiện môi trường: Sử dụng cùm mạ kẽm điện phân giá rẻ cho các trục ống lộ thiên ngoài trời chịu mưa gió hoặc khu vực ven biển, khiến phụ kiện bị rỉ sét mục nát chỉ sau một thời gian ngắn.

• Thiết lập khoảng cách giữa các điểm treo cùm quá lớn: Việc bố trí các điểm đóng cùm cách nhau quá xa và vượt mức an toàn sẽ khiến đường ống bị võng xuống dưới sức nặng của nước, gây nguy cơ rách mối nối.

• Sử dụng các dòng bản cùm quá mỏng so với tải trọng thực tế: Dùng cùm dày 1.2 mm để đỡ đường ống thép đúc DN100 chứa đầy nước, khiến hai tai cùm bị kéo giãn, biến dạng và đứt gãy cơ học.

• Hoàn toàn bỏ qua công tác tính toán tải trọng động năng của đường ống: Không tính đến lực giật thủy lực khi máy bơm khởi động, dẫn đến hệ thống đinh vít nở cố định cùm bị nhổ bật ra khỏi tường bê tông.

Hậu quả của việc lựa chọn và thi công sai quy cách cùm ôm ống là làm mất đi tính liên kết cơ khí của hệ thống, gây sập xệ đường ống, rò rỉ môi chất nguy hiểm và khiến doanh nghiệp phải chịu gánh nặng chi phí sửa chữa, khắc phục sự cố vô cùng tốn kém.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp

Cách chọn cùm omega tối ưu qua 5 bước tiêu chuẩn

• Bước 1: Dùng thước kẹp kỹ thuật để đo đạc chính xác thông số đường kính ngoài thực tế của loại ống đang thi công để đối chiếu chọn bản vòm cùm ôm khít khao.

• Bước 2: Đánh giá độ ẩm, nồng độ hóa chất của không gian lắp đặt để đưa ra quyết định chọn mác thép mạ kẽm kinh tế hay mác inox 304 cao cấp.

• Bước 3: Tính toán tổng trọng lượng của một mét ống bao gồm cả trọng lượng phôi ống và lượng chất lỏng chứa bên trong khi nạp đầy để quy đổi ra tải trọng cần đỡ.

• Bước 4: Căn cứ vào bảng tải trọng thiết kế để đưa ra quyết định chọn bản cùm sở hữu độ dày phôi kim loại thích hợp như 1.5 mm hay 2.5 mm.

• Bước 5: Lựa chọn các đơn vị gia công cơ khí phụ trợ uy tín, sở hữu máy dập CNC chính xác để bảo đảm các lỗ đột bulong đồng đều, không bavia sắc cạnh.

Checklist quy trình kiểm soát nghiêm ngặt trước khi tiến hành lắp đặt

• Xác định đúng quy cách kích thước đường kính danh nghĩa của cùm tương thích với ống.

• Kiểm tra đồng bộ số lượng bulong, vít nở, ty ren đi kèm phải trùng khớp thông số lỗ đột của tai cùm.

• Kiểm tra trực quan bề mặt lớp mạ kẽm bảo vệ phải đồng đều, không bị bong tróc hay lộ lõi sắt.

• Xác định chính xác khoảng cách giữa các cùm ôm trên tuyến ống theo đúng tiêu chuẩn thiết kế cơ điện.

• Tiến hành kiểm tra lực siết cơ học bằng tay và lắc thử đường ống để bảo đảm độ chắc chắn tuyệt đối sau khi đóng vít.

FAQ - Các Câu Hỏi Thường Gặp

Mục đích sử dụng cốt lõi của phụ kiện cùm ôm hình dáng omega dùng để làm gì?

Cùm omega được nghiên cứu và chế tạo với chức năng tối cao là ôm giữ, cố định và nâng đỡ chắc chắn các trục đường ống kỹ thuật vào các bề mặt kết cấu cố định như tường, trần bê tông hoặc hệ thanh giá đỡ trong hệ thống M và E.

Dòng sản phẩm đai ôm ống này có sẵn những loại mác vật liệu nào ngoài thị trường?

Ba dòng mác vật liệu chủ lực cấu thành nên thiết bị này bao gồm phôi thép carbon mạ kẽm điện phân hoặc nhúng nóng, mác thép không gỉ phổ thông inox 201 và mác thép cao cấp inox 304 chống chịu ăn mòn tối đa.

Trong những kịch bản lắp đặt nào thì kỹ sư bắt buộc phải chọn cùm làm từ inox 304?

Bạn nên kiên quyết chỉ định mác inox 304 khi hệ thống đường ống dẫn của dự án bố trí lộ thiên hoàn toàn ngoài trời chịu nắng mưa, lắp đặt trong các tầng hầm có độ ẩm cực cao, hệ thống ống dẫn hóa chất hoặc các công trình biển chịu sự xâm thực mạnh của hơi muối.

Khoảng cách lắp đặt giữa các điểm đóng cùm ôm ống bao nhiêu là hợp lý và an toàn nhất?

Khoảng cách này hoàn toàn phụ thuộc vào quy cách đường kính ngoài và tổng tải trọng tự thân của đường ống dẫn. Theo quy chuẩn cơ điện phổ biến, khoảng cách an toàn giữa các cùm ôm thường dao động linh hoạt trong biên độ từ 1,5 mét đến 3 mét một điểm gia cố.

Thiết bị đai ôm hình omega này có ứng dụng an toàn cho hệ thống đường ống PCCC không?

Hoàn toàn được. Đây là một trong những dòng phụ kiện treo đỡ phân nhánh quốc dân, xuất hiện với mật độ dày đặc trong hầu hết các bản vẽ thiết kế hệ thống phòng cháy chữa cháy tiêu chuẩn của các tòa nhà chung cư và nhà xưởng công nghiệp.

Cùm Omega - Phòng Tuyến Gia Cố Đường Ống Kiên Cố Cho Mọi Dự Án

Tựu trung lại, trong tổng thể bài toán tối ưu hóa công năng và kiến tạo hệ số an toàn cho mạng lưới cơ điện công trình, những chi tiết vật tư phụ nhỏ bé luôn gánh vác những sứ mệnh kỹ thuật vô cùng lớn lao. Thông qua chuỗi phân tích kỹ thuật chuyên sâu từ việc định nghĩa bản chất cấu trúc, mổ xẻ cơ chế phân tán ứng suất tải trọng cho đến việc hệ thống hóa các tiêu chuẩn thông số độ dày, có thể khẳng định dòng phụ kiện đai ôm này là giải pháp cố định đường ống không thể thay thế.

Việc chủ đầu tư và các nhà thầu cơ điện kiên quyết bài trừ các dòng sản phẩm dập tay mỏng thô sơ, các mặt hàng sắt tạp chất tạp nham để trang bị hệ thống chính hãng gia công sắc nét là một quyết định đầu tư chiến lược đầy khôn ngoan. Sự lựa chọn bài bản này không chỉ giúp toàn bộ hệ thống đường ống vận hành trong trạng thái tĩnh ổn định tuyệt đối, triệt tiêu hiểm họa xung lực bập bùng bách hại mối nối, mà còn đem lại tính thẩm mỹ kiến trúc cao và tối ưu hóa tối đa biên độ lợi nhuận lâu dài cho công trình của bạn.

Mạng lưới đường ống truyền dẫn lưu chất hoặc các trục ống kỹ thuật cơ điện tại dự án tòa nhà, nhà xưởng sản xuất của bạn đang gặp sự cố rung lắc mạnh, sập xệ hệ giá đỡ hoặc bạn đang lên phương án dự toán bóc tách khối lượng vật tư phụ cho công trình xây dựng mới? Hãy chủ động liên hệ ngay với đội ngũ chuyên viên giải pháp phụ trợ cơ điện của chúng tôi để nhận được sự tư vấn kỹ thuật chuyên sâu và bảng báo giá tối ưu nhất thông qua các giải pháp kết nối đồng bộ sau:
