Cùm Ống Thép: Giải Pháp Cố Định Đường Ống Chuyên Nghiệp Và Bền Bỉ

Trong bất kỳ hệ thống đường ống công nghiệp hay các tòa nhà cao tầng hiện đại nào, việc đảm bảo đường ống vận hành ổn định là ưu tiên hàng đầu. Một hệ thống piping dù được làm từ vật liệu đắt tiền đến đâu nhưng nếu không được cố định chắc chắn sẽ dẫn đến hiện tượng rung lắc, võng ống, hoặc nghiêm trọng hơn là nứt vỡ mối nối gây rò rỉ lưu chất.

Vấn đề thực tế mà nhiều kỹ sư thường gặp phải là chọn sai loại cùm thép, dẫn đến việc hệ thống phát ra tiếng ồn khó chịu khi bơm vận hành hoặc không chịu nổi tải trọng của lưu chất bên trong. Cùm thép tuy là một chi tiết nhỏ trong tổng thể công trình, nhưng nó lại đóng vai trò là "xương sống" giữ cho hệ thống luôn an toàn và đúng vị trí. Hiểu rõ về cấu tạo, phân loại và kỹ thuật lắp đặt loại phụ kiện này không chỉ giúp tăng tuổi thọ công trình mà còn tối ưu hóa chi phí bảo trì lâu dài. Hãy cùng đi sâu vào phân tích chi tiết giải pháp cố định này dưới góc nhìn chuyên gia.

2. Cùm Thép là gì? Khái niệm cơ bản

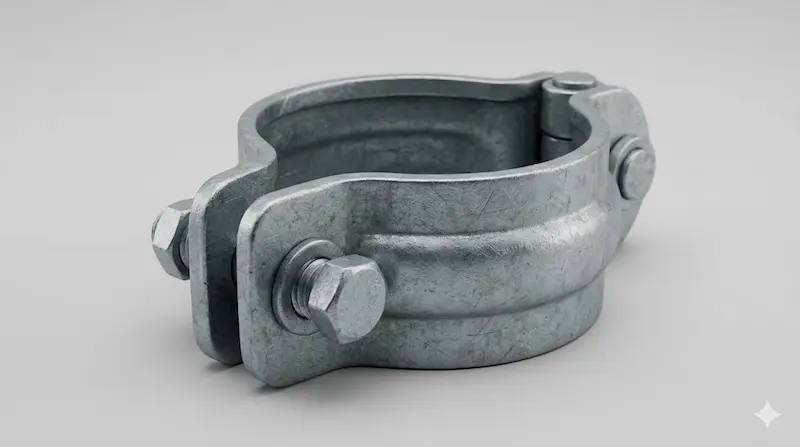

Cùm thép (hay còn gọi là đai treo ống, quang treo ống) là một loại phụ kiện cơ khí được thiết kế để ôm trọn thân ống, giúp cố định đường ống vào các giá đỡ, dầm thép, tường hoặc trần nhà. Đây là cầu nối trung gian chịu trách nhiệm truyền tải trọng của toàn bộ hệ thống ống (bao gồm trọng lượng ống và lưu chất bên trong) vào kết cấu chịu lực của công trình.

Tại Việt Nam, với sự bùng nổ của các nhà máy công nghiệp tại các khu chế xuất và các dự án tòa nhà thương mại lớn, cùm thép trở thành vật tư không thể thiếu. Chúng xuất hiện dày đặc trong các hệ thống cơ điện (MEP), hệ thống phòng cháy chữa cháy (PCCC) và các đường ống dẫn khí nén. Tùy vào môi trường lắp đặt, cùm có thể được chế tạo từ thép mạ kẽm để chống gỉ hoặc thép carbon chịu lực cao.

3. Nguyên lý hoạt động của cùm thép

Về cơ bản, nguyên lý hoạt động của cùm thép dựa trên cơ chế khóa chặt và treo đỡ. Hai nửa hoặc một vòng thân cùm sẽ ôm sát vào đường kính ngoài của ống. Thông qua hệ thống bulong siết, cùm tạo ra một lực ép hướng tâm giúp giữ ống không bị trượt dọc hoặc xê dịch ngang do áp lực dòng chảy hoặc rung động từ máy bơm.

Cùm thường được kết nối với trần nhà hoặc giá đỡ thông qua hệ thống ty ren (threaded rod). Lợi thế của cách lắp đặt này là khả năng phân tán tải trọng cực kỳ đồng đều, giúp giảm áp lực cục bộ tại các mối hàn hoặc khớp nối ống.

Bản chất kỹ thuật: Một bộ cùm tiêu chuẩn không chỉ giữ chặt ống mà còn phải được tính toán để cho phép ống có sự giãn nở nhiệt nhẹ (đặc biệt là ống nước nóng hoặc ống hơi). Nếu cùm siết quá cứng mà không có đệm cao su hoặc khoảng hở kỹ thuật, ống có thể bị biến dạng khi nhiệt độ thay đổi đột ngột.

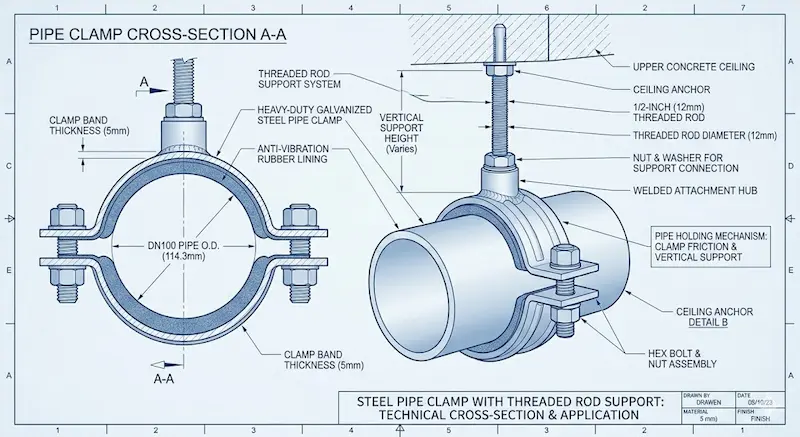

4. Cấu tạo chi tiết của Cùm  Thép

Cấu tạo của một bộ cùm  thép chuyên dụng thường bao gồm các thành phần sau:

• Thân cùm (Steel clamp body): Được làm từ hai bản thép dẹt uốn cong theo đường kính ống. Độ dày của bản thép này quyết định khả năng chịu tải của cùm.

• Bulong siết: Dùng để liên kết hai nửa thân cùm lại với nhau, tạo lực ép lên ống.

• Đệm cao su (nếu có): Lớp lót EPDM bên trong giúp giảm chấn, cách âm và ngăn ngừa sự ăn mòn điện hóa giữa ống và cùm.

• Tai cùm hoặc đai ốc hàn sẵn: Vị trí để kết nối trực tiếp với ty ren M8, M10 hoặc M12.

Insight chuyên gia: Nhiều người thường so sánh cùm thép với cùm nhựa hoặc inox mỏng. Thực tế, thép carbon dày được mạ kẽm mang lại độ cứng vững vượt trội, không bị giòn gãy như nhựa dưới tác động của tia UV hoặc nhiệt độ cao trong nhà xưởng, đồng thời chịu được tải trọng động tốt hơn inox mỏng.

5. Phân loại Cùm Thép phổ biến trên thị trường

Việc lựa chọn đúng loại cùm sẽ quyết định độ bền của hệ thống giá đỡ. Dưới đây là các loại phổ biến nhất:

Phân loại theo thiết kế

• U-bolt (Cùm chữ U): Thiết kế đơn giản nhất, dùng để cố định ống vào các thanh xà gồ hoặc giá đỡ nằm ngang.

• Pipe clamp 2 nửa: Gồm hai phần tách rời, liên kết bằng bulong, thường dùng treo ống lên trần nhà.

• Saddle clamp (Cùm Omega): Có hình dáng giống chữ Omega, dùng để ốp ống trực tiếp vào tường hoặc sàn.

• Heavy duty clamp: Loại chịu tải nặng, thân thép rất dày, chuyên dùng cho các đường ống thủy điện hoặc ống dẫn dầu lớn.

Phân loại theo vật liệu

• Thép carbon: Giá thành rẻ, chịu lực tốt nhưng dễ gỉ sét nếu không được sơn phủ.

• Thép mạ kẽm (Galvanized): Loại phổ biến nhất, có lớp kẽm bảo vệ giúp chống gỉ sét trong môi trường ẩm.

• Inox 304/316: Dùng cho môi trường hóa chất, dược phẩm hoặc các khu vực gần biển yêu cầu chống ăn mòn tuyệt đối.

6. Thông số kỹ thuật quan trọng của cùm ống thép

Khi đặt hàng hoặc thiết kế, bạn cần lưu ý các thông số sau để tránh sai sót kỹ thuật:

• Đường kính ống (DN): Phải khớp hoàn toàn với kích thước ống thực tế (Ví dụ: ống DN50 tương đương phi 60mm).

• Tải trọng chịu lực (Safe working load): Trọng lượng tối đa mà cùm có thể đỡ mà không bị biến dạng.

• Độ dày thép: Thường từ 1.2mm đến 5mm tùy loại.

• Lớp mạ: Mạ kẽm điện phân (trắng xanh) hoặc mạ kẽm nhúng nóng (bền hơn nhưng bề mặt thô).

• Kiểu kết nối: Đầu chờ ren M8, M10 hay M12 để chọn ty ren tương ứng.

Insight: Sử dụng sai kích cỡ (ví dụ dùng cùm rộng hơn ống) sẽ tạo ra kẽ hở, làm hệ thống bị rung lắc dữ dội khi dòng lưu chất đi qua, lâu ngày sẽ gây mỏi kim loại và phá hủy giá đỡ.

7. So sánh Cùm Thép với các giải pháp khác

Tại sao cùm  thép lại là lựa chọn ưu tiên trong công nghiệp?

U-bolt vs Pipe Clamp: U-bolt thường được dùng cho các vị trí cố định tĩnh, rẻ tiền nhưng khả năng giảm chấn kém. Pipe clamp (loại 2 nửa) có thêm đệm cao su sẽ là giải pháp tối ưu cho các hệ thống có máy bơm hoặc máy nén khí vì khả năng tiêu biến rung động cực tốt.

8. Vì sao cùm thép quan trọng trong hệ thống MEP?

Trong hệ thống cơ điện (MEP), đường ống thường kéo dài hàng trăm mét xuyên qua các tầng của tòa nhà. Cùm thép đóng vai trò:

1. Giữ ổn định: Đảm bảo đường ống luôn đi đúng lộ trình thiết kế, không bị võng dưới trọng lượng bản thân.

2. Giảm rung động: Hấp thụ các xung lực từ máy bơm, giúp giảm tiếng ồn lan truyền trong kết cấu tòa nhà.

3. Hỗ trợ giãn nở: Các điểm treo linh hoạt cho phép ống co giãn mà không làm gãy các đầu nối van.

4. Gia tăng tuổi thọ: Bảo vệ lớp sơn hoặc lớp cách nhiệt bên ngoài ống khỏi bị trầy xước khi có chuyển động.

9. Ứng dụng thực tế: Khi nào nên dùng ống thép?

Sản phẩm này hiện diện trong hầu hết các hạ tầng kỹ thuật:

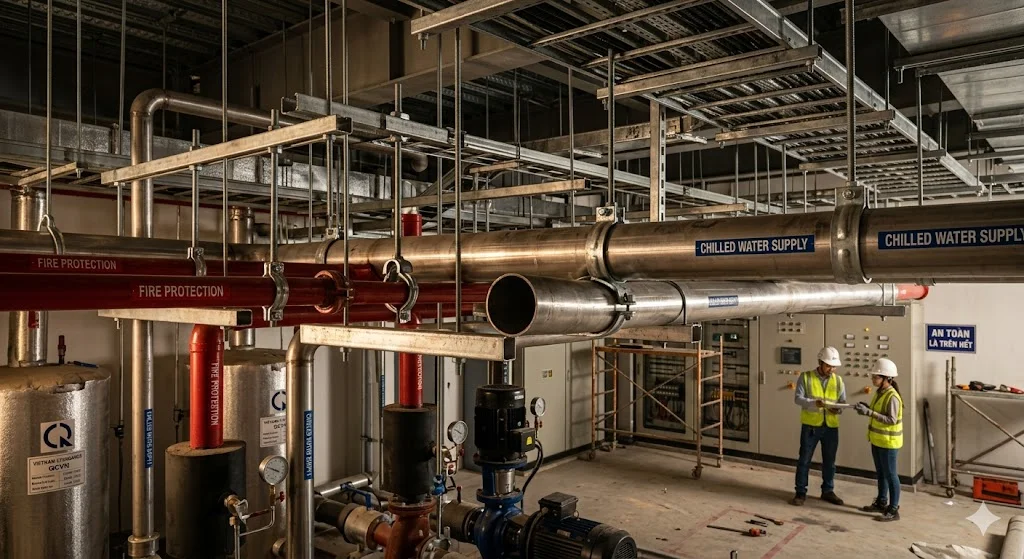

• Hệ thống PCCC: Treo đỡ thep các đường ống thép dẫn nước cứu hỏa trên trần nhà xưởng.

• Hệ thống HVAC: Cố định ống nước chiller hoặc ống dẫn ga điều hòa trung tâm.

• Đường ống công nghiệp: Trong các nhà máy thực phẩm, hóa chất, dẫn khí nén, dẫn hơi nóng.

• Tòa nhà cao tầng: Hệ thống cấp thoát nước trục đứng và trục ngang tại các tầng hầm.

Lưu ý: Với những đường ống dẫn hóa chất ăn mòn, cần ưu tiên cùm inox 304 để tránh việc cùm bị mục nát trước khi ống hỏng.

10. Sai lầm thường gặp khi sử dụng cùm thép

Dưới đây là những lỗi gây lãng phí và mất an toàn mà các đơn vị thi công thường mắc phải:

• Chọn sai kích thước DN: Cùm quá chật làm móp ống, cùm quá lỏng gây rung.

• Không tính tải trọng: Dùng cùm mỏng cho ống thép dày dẫn đến việc cùm bị oằn, đứt tai treo.

• Sai vật liệu: Dùng cùm thép mạ kẽm điện phân cho môi trường ngoài trời hoặc gần biển, dẫn đến gỉ sét nhanh chóng.

• Siết bulong quá chặt: Làm rách lớp đệm cao su hoặc làm biến dạng cấu trúc ống nhựa/ống thép mỏng.

11. Hướng dẫn lắp đặt cùm  thép đúng kỹ thuật

Để hệ thống đạt độ ổn định cao nhất, hãy tuân thủ quy trình 6 bước sau:

1. Xác định đường kính: Đo chính xác OD (đường kính ngoài) của ống.

2. Chọn loại cùm: Căn cứ vào tải trọng và môi trường để chọn cùm có độ dày và lớp mạ phù hợp.

3. Lắp ty ren: Cố định ty ren vào trần bằng nở đạn (drop-in anchor) và đảm bảo ty thẳng đứng.

4. Đặt ống: Lồng ống vào một nửa thân cùm, đảm bảo lớp đệm cao su (nếu có) nằm đúng vị trí.

5. Siết bulong: Lắp nửa còn lại và siết bulong đều hai bên. Lực siết vừa đủ để giữ chắc ống nhưng vẫn đảm bảo ống không bị biến dạng.

6. Kiểm tra: Lắc nhẹ đường ống để đảm bảo không có tiếng va đập và cùm đã chịu tải hoàn toàn.

12. Checklist trước khi thi công lắp đặt

•  Kiểm tra số lượng và kích thước DN cùm đã đúng với bản vẽ piping chưa?

•  Vật liệu cùm có phù hợp với yêu cầu chống gỉ của dự án (mạ kẽm/inox) không?

•  Khoảng cách giữa các điểm treo ống đã đúng tiêu chuẩn kỹ thuật chưa (thường 2m - 3m/điểm)?

•  Ty ren và nở đạn có cùng kích thước với đầu chờ của cùm không?

•  Kiểm tra lớp mạ kẽm xem có bị bong tróc hay gỉ sét ngay từ kho không?

13. FAQ - Giải đáp thắc mắc về cùm thép

1. Cùm thép dùng để làm gì?

Sản phẩm dùng để cố định, treo đỡ đường ống vào tường, trần hoặc giá đỡ, giúp hệ thống không bị rung lắc và võng.

2. Cùm thép có bền không?

Rất bền. Các loại mạ kẽm nhúng nóng hoặc inox có thể chịu được tác động của môi trường khắc nghiệt từ 10 - 20 năm.

3. Có thể dùng ngoài trời không?

Có, nhưng khuyến cáo sử dụng loại mạ kẽm nhúng nóng hoặc inox 304 để tránh oxy hóa nhanh.

4. Cùm ống thép khác gì U-bolt?

U-bolt dùng để kẹp ống vào xà gồ nhanh, giá rẻ. Cùm thép (2 nửa) có khả năng giảm rung tốt hơn và linh hoạt hơn trong việc điều chỉnh độ cao qua ty ren.

Kết luận

Tuy chỉ là một phụ kiện cơ khí đơn giản, nhưng Cùm ống thép lại giữ vai trò quyết định đến sự an toàn và tính thẩm mỹ của mọi hệ thống đường ống. Việc lựa chọn đúng kích thước, vật liệu và thi công đúng kỹ thuật sẽ giúp chủ đầu tư tránh được những rủi ro về rò rỉ và tiếng ồn, đồng thời đảm bảo hệ thống vận hành bền bỉ qua nhiều thập kỷ Cùm ống thép.
