Socket Weld Flange Là Gì? Giải Pháp Tối Ưu Cho Đường Ống Áp Lực Cao

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp như dầu khí, lọc hóa dầu hay hóa chất, mỗi mối nối đều được coi là một "điểm yếu" tiềm tàng. Chỉ một sai sót nhỏ trong việc lựa chọn linh kiện hoặc kỹ thuật hàn cũng có thể dẫn đến thảm họa rò rỉ nghiêm trọng, gây tổn thất lớn về tài sản và đe dọa an toàn tính mạng.

Thực tế, nhiều kỹ sư mới vào nghề thường đứng trước sự phân vân giữa các loại mặt bích phổ biến như weld neck, slip-on hay socket flange. Mỗi loại đều có ưu nhược điểm riêng, nhưng socket flange nổi lên như một giải pháp đặc thù dành riêng cho những đường ống kích thước nhỏ nhưng yêu cầu khả năng chịu áp suất cực cao. Tuy nhiên, để phát huy tối đa hiệu quả của loại phụ kiện này, việc hiểu rõ bản chất, nguyên lý hoạt động và quy chuẩn lắp đặt là điều bắt buộc. Bài viết này sẽ giúp bạn đi sâu vào phân tích chuyên môn để có cái nhìn toàn diện nhất.

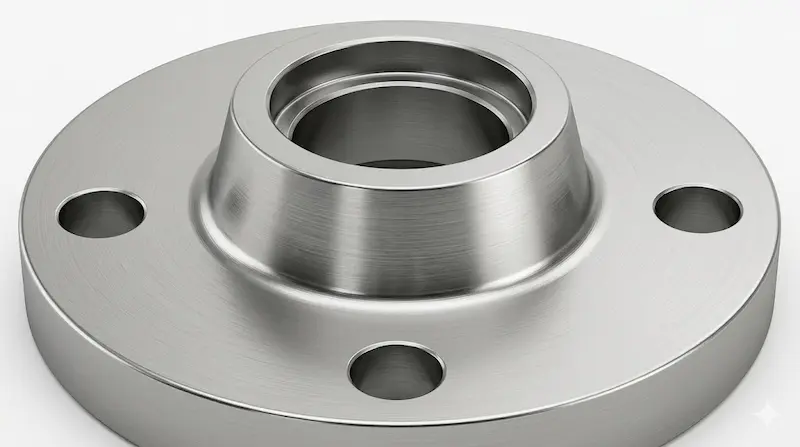

2. Socket Flange là gì? Khái niệm cơ bản

Socket flange (hay còn gọi là mặt bích hàn bọc đúc) là một loại mặt bích được thiết kế với một phần lỗ cắm (socket) ở phía trong. Thay vì đặt ống đối đầu để hàn như các loại bích khác, ống dẫn sẽ được đưa vào bên trong lỗ cắm của bích trước khi tiến hành hàn cố định từ phía ngoài.

Tại thị trường Việt Nam, trong các công trình trọng điểm như nhà máy nhiệt điện, các tổ hợp lọc hóa dầu tại Nghi Sơn hay Long Sơn, socket flange được sử dụng phổ biến cho các hệ thống đường ống có đường kính danh nghĩa (DN) nhỏ. Nhờ cấu tạo đặc thù, loại bích này không chỉ đảm bảo độ kín khít mà còn giúp quá trình thi công trở nên nhanh chóng hơn trong những không gian chật hẹp.

3. Nguyên lý hoạt động của Socket Weld Flange

Nguyên lý hoạt động của socket flange dựa trên sự kết hợp giữa khớp nối cơ khí và mối hàn fillet. Quy trình vận hành cơ bản bắt đầu bằng việc đưa đầu ống vào trong phần socket của bích. Một điểm kỹ thuật cực kỳ quan trọng là kỹ thuật viên phải chừa ra một khoảng hở nhỏ (khoảng 1.6mm) giữa đầu ống và đáy của socket trước khi hàn.

Khoảng hở này đóng vai trò là khe giãn nở nhiệt, ngăn chặn tình trạng đầu ống tì trực tiếp vào mặt bích gây ứng suất dư và làm nứt mối hàn khi hệ thống vận hành ở nhiệt độ cao. Sau khi định vị, một mối hàn fillet duy nhất sẽ được thực hiện ở mép ngoài của mặt bích tiếp giáp với thân ống. Kết quả tạo ra một kết nối chắc chắn, giảm thiểu tối đa nguy cơ rò rỉ và có khả năng chịu được áp lực dòng chảy lớn mà không bị biến dạng.

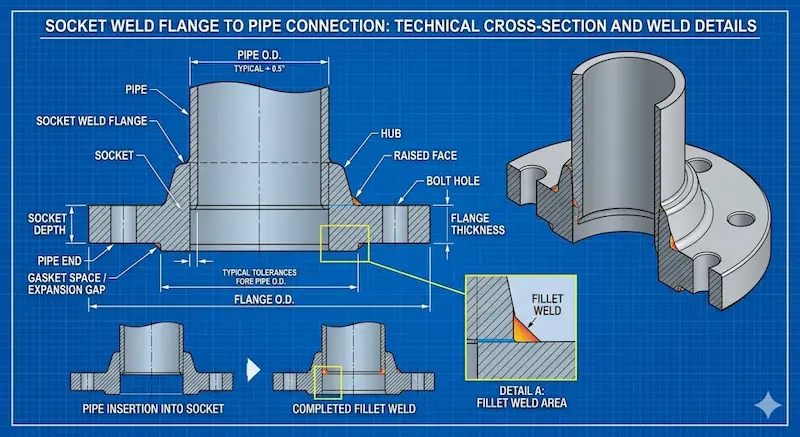

4. Cấu tạo chi tiết của Socket Flange

Thiết kế của socket flange được tính toán để tối ưu hóa sự phân bổ áp suất. Các thành phần chính bao gồm:

• Thân Flange: Được rèn từ phôi thép nguyên khối để đảm bảo độ bền cơ học.

• Socket (Lỗ cắm ống): Có đường kính lớn hơn đường kính ngoài của ống một chút để dễ dàng đưa ống vào.

• Mặt Sealing (Mặt làm kín): Có thể là dạng RF (Raised Face - mặt lồi), FF (Flat Face - mặt phẳng) hoặc RTJ (Ring Type Joint) tùy theo yêu cầu về áp suất.

• Lỗ Bulong: Được khoan chính xác theo các tiêu chuẩn quốc tế như ASME B16.5 để đảm bảo khả năng kết nối đồng bộ với các thiết bị khác.

Việc thiết kế socket giúp ống được giữ cố định bên trong bích ngay cả trước khi hàn, giúp việc căn chỉnh tâm ống trở nên dễ dàng và chính xác hơn so với loại bích hàn đối đầu (Weld Neck).

5. Phân loại Socket Flange theo tiêu chuẩn kỹ thuật

Để đáp ứng nhu cầu đa dạng của các ngành công nghiệp, socket flange được phân loại dựa trên ba tiêu chí chính:

Theo tiêu chuẩn sản xuất

• ASME B16.5: Tiêu chuẩn Mỹ, phổ biến nhất trong ngành dầu khí và hóa chất toàn cầu.

• DIN: Tiêu chuẩn Đức, thường dùng trong các dây chuyền máy móc nhập khẩu từ Châu Âu.

Theo vật liệu chế tạo

• Carbon Steel (A105, A105N): Dùng cho các hệ thống thông thường không có tính ăn mòn cao.

• Stainless Steel (304, 316, 316L): Chuyên dụng cho môi trường hóa chất, thực phẩm hoặc các khu vực yêu cầu khả năng chống oxy hóa tuyệt đối.

Theo cấp áp suất (Pressure Rating)

Phổ biến nhất là các Class 150, 300, 600 và lên đến 900. Việc lựa chọn Class áp suất phải đồng bộ với độ dày của ống (Schedule) để đảm bảo an toàn vận hành.

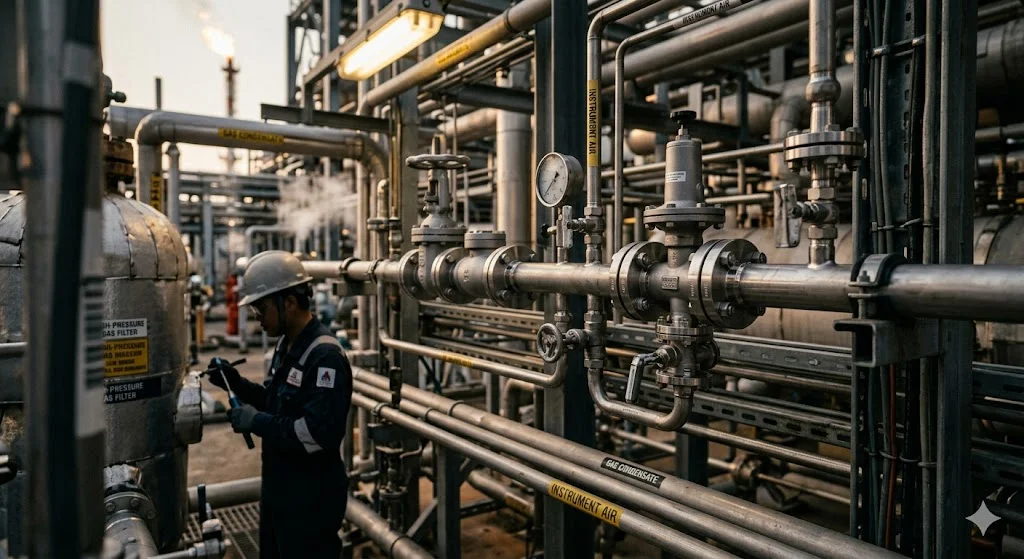

6. Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn socket flange, bạn không thể chỉ nhìn vào kích thước ống mà phải kiểm soát chặt chẽ các thông số sau:

• DN (Nominal Diameter): Đường kính danh nghĩa của bích, phải khớp với ống dẫn.

• Pressure Class: Khả năng chịu áp lực tối đa ở nhiệt độ thiết kế.

• Material Grade: Mác thép cụ thể của sản phẩm để đảm bảo tính tương thích hóa học.

• Face Type: Kiểu bề mặt làm kín (RF, FF...) ảnh hưởng đến việc chọn gioăng (gasket).

• Temperature Range: Dải nhiệt độ vận hành cho phép.

Insight chuyên gia: Chỉ cần sai sót một thông số nhỏ như nhầm lẫn giữa Class 300 và Class 600, hoặc sai mác thép, có thể dẫn đến sự cố nổ vỡ hệ thống khi tăng áp, gây thiệt hại không thể cứu vãn.

7. So sánh Socket Flange với các loại mặt bích khác

Để biết tại sao socket flange lại là lựa chọn ưu tiên cho các hệ thống áp lực cao DN nhỏ, hãy xem xét sự so sánh dưới đây:

Socket Weld vs Slip-On Flange

Mặc dù cả hai đều lắp ống vào bên trong, nhưng Socket Weld chỉ cần hàn một mối bên ngoài và có độ bền mỏi (fatigue strength) cao hơn 50% so với Slip-On. Slip-On thường phải hàn cả trong lẫn ngoài nhưng vẫn yếu hơn về khả năng chịu áp lực đột ngột.

Socket Weld vs Weld Neck Flange

Weld Neck là "vua" của các loại bích về khả năng chịu áp nhưng nó có cấu tạo cổ dài cồng kềnh, yêu cầu thợ hàn có tay nghề cực cao và chiếm nhiều không gian. Với các đường ống nhỏ (thường dưới DN50), Socket Weld mang lại sự cân bằng hoàn hảo: dễ lắp đặt như Slip-On nhưng độ kín gần tương đương Weld Neck.

Kết luận: Chọn sai loại bích không chỉ lãng phí ngân sách mà còn tạo ra những rủi ro kỹ thuật tiềm ẩn trong suốt vòng đời của nhà máy.

8. Tại sao Socket Flange được tin dùng trong hệ thống áp lực cao?

Có 4 lý do chính khiến các kỹ sư ưu tiên loại bích này:

1. Giảm rủi ro rò rỉ: Thiết kế bọc đúc giúp mối hàn không tiếp xúc trực tiếp với lưu chất, giảm thiểu sự ăn mòn mối hàn.

2. Kết cấu bền vững: Khả năng chịu lực va đập và áp suất bên trong cực tốt nhờ phần vai socket trợ lực.

3. Ít biến dạng nhiệt: Việc chỉ hàn một mối fillet bên ngoài giúp giảm thiểu hiện tượng co ngót làm biến dạng bích so với các loại bích cần hàn nhiều lớp.

4. Tối ưu không gian: Rất phù hợp cho các cụm skid, các khu vực đường ống dày đặc trong khoang tàu hoặc nhà máy lọc dầu.

9. Ứng dụng thực tế: Khi nào bạn nên chọn Socket Flange?

Sản phẩm này không dành cho mọi vị trí, nó phát huy sức mạnh nhất trong các điều kiện:

• Đường ống kích thước nhỏ: Thường được khuyên dùng cho kích thước từ DN50 (2 inch) trở xuống.

• Hệ thống áp suất cao: Nơi mà bích Slip-On không đủ an toàn.

• Lưu chất sạch hoặc khí: Phù hợp cho đường ống dẫn khí, hơi nước, dầu thủy lực.

• Các ngành công nghiệp: Oil & Gas, Chemical Plant, Power Plant và hệ thống HVAC công nghiệp cao cấp.

Lưu ý: Không nên dùng loại bích này cho các lưu chất có tính ăn mòn cực mạnh hoặc lưu chất dạng sệt dễ đọng lại trong khe hở giãn nở nhiệt (gap) của socket.

10. Những sai lầm thường gặp khi sử dụng Socket Flange

1. Sử dụng cho đường ống lớn: Việc cố tình dùng bích socket cho ống trên DN50 sẽ làm tăng ứng suất dư tại mối hàn, dễ gây nứt gãy.

2. Không để lại khe hở 1.6mm: Đây là lỗi phổ biến nhất. Khi không có khe hở, ống giãn nở nhiệt sẽ đẩy trực tiếp vào bích, làm hỏng mối hàn fillet từ bên trong.

3. Hàn sai kỹ thuật: Mối hàn không đủ độ sâu hoặc bị rỗ khí do không làm sạch đầu ống trước khi đưa vào socket.

4. Bỏ qua kiểm tra Class Pressure: Dùng bích Class thấp cho hệ thống áp cao để tiết kiệm chi phí, gây nguy cơ cháy nổ.

11. Hướng dẫn lắp đặt Socket Flange đúng kỹ thuật

Để đảm bảo mối nối đạt tiêu chuẩn an toàn cao nhất, hãy tuân thủ quy trình sau:

1. Làm sạch: Vệ sinh kỹ đầu ống và lòng trong socket, loại bỏ gỉ sét, dầu mỡ.

2. Định vị: Đưa ống vào kịch đáy socket, sau đó kéo ngược ra khoảng 1.5mm đến 1.6mm.

3. Hàn đính (Tack Weld): Hàn đính vài điểm để cố định vị trí ống.

4. Hàn chính thức: Thực hiện mối hàn fillet đều quanh mép bích. Lưu ý kiểm soát nhiệt độ để tránh biến dạng bề mặt làm kín (sealing face).

5. Kiểm tra: Thực hiện kiểm tra không phá hủy (NDT) như thẩm thấu (PT) hoặc từ tính (MT) để phát hiện các vết nứt li ti.

12. Checklist trước khi đưa Socket Flange vào sử dụng

•  Kiểm tra mác thép (Material Test Report - MTR) có đúng thiết kế không?

•  Tiêu chuẩn ASME B16.5 hoặc DIN đã khớp với hệ thống hiện tại chưa?

•  Pressure Class (150, 300, 600...) có chịu được áp suất vận hành tối đa không?

•  Bề mặt sealing (RF/RTJ) có bị trầy xước hay móp méo không?

•  Mối hàn đã được nghiệm thu kỹ thuật chưa?

13. FAQ - Giải đáp thắc mắc về Socket Flange

1. Socket flange dùng cho áp suất bao nhiêu?

Sản phẩm thường được dùng cho hệ thống áp suất trung bình đến cao, phổ biến từ Class 150 đến Class 900 tùy theo vật liệu và nhiệt độ.

2. Socket weld flange có tháo lắp dễ không?

Không. Khác với bích lồng (Lap Joint), loại này được hàn cố định vào ống nên chủ yếu dùng cho các hệ thống cố định lâu dài.

3. Có thể dùng cho đường ống lớn không?

Không khuyến nghị. Thông thường chỉ dùng cho kích thước từ 2 inch (DN50) trở xuống để đảm bảo an toàn kỹ thuật.

4. Socket flange khác gì weld neck flange?

Socket weld dùng lỗ cắm và hàn fillet bên ngoài, trong khi weld neck có cổ dài để hàn đối đầu (butt weld), chịu được rung động tốt hơn ở kích thước lớn.

Kết luận

Socket weld flange là một mắt xích quan trọng, cung cấp giải pháp cách ly và kết nối an toàn cho các đường ống nhỏ trong môi trường áp lực khắc nghiệt. Việc lựa chọn đúng tiêu chuẩn, vật liệu và đặc biệt là tuân thủ quy trình hàn khe hở giãn nở sẽ giúp doanh nghiệp đảm bảo an toàn tuyệt đối cho hệ thống, giảm thiểu rủi ro vận hành và tối ưu hóa chi phí bảo trì dài hạn Socket weld flange.
