Đầu nối inox – chi tiết nhỏ nhưng quyết định độ kín của đường ống

Trong hệ thống đường ống nước, khí, hơi hoặc hóa chất, việc nối hai đoạn ống tưởng chừng đơn giản nhưng lại rất dễ phát sinh vấn đề nếu không cẩn thận. Những sự cố thường gặp bao gồm rò rỉ lưu chất, sai kích thước, nhầm loại ren, ăn mòn nhanh hoặc cực kỳ khó tháo lắp khi cần bảo trì hệ thống.

Việc ứng dụng đầu nối inox chính là giải pháp tối ưu để giải quyết bài toán kết nối này. Tuy nhiên, trên thực tế, không phải loại đầu nối inox nào cũng phù hợp với mọi điều kiện vận hành.

Những sai lầm phổ biến mà kỹ sư hay nhà thầu thường vướng phải gồm có:

• Chọn sai kích thước đường ống.

• Nhầm lẫn giữa ren trong và ren ngoài.

• Sử dụng vật liệu inox 304 trong môi trường khắc nghiệt thực tế cần đến inox 316.

• Dùng sai kiểu kết nối so với thiết kế ban đầu.

• Bỏ qua bước kiểm tra áp suất và nhiệt độ làm việc của hệ thống.

Mục tiêu của bài viết này là giúp người đọc hiểu đúng, phân biệt chính xác và lựa chọn đúng loại đầu nối inox phù hợp nhất cho công trình của mình.

Kiến thức nền về đầu nối inox

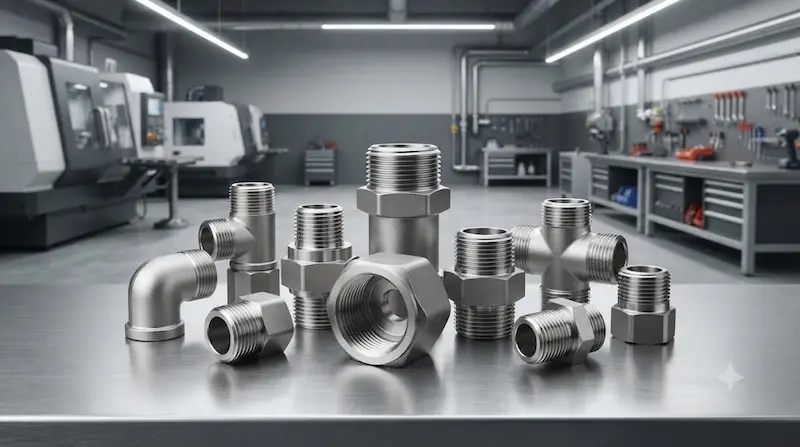

Đầu nối inox là gì?

Đầu nối inox là phụ kiện đường ống được chế tạo từ thép không gỉ, dùng để kết nối hai hoặc nhiều đoạn ống với nhau, hoặc kết nối đường ống với van, thiết bị và các phụ kiện khác trong hệ thống. Tùy theo thiết kế, đầu nối inox có thể sử dụng đa dạng các phương pháp như ren, hàn, clamp hoặc kết nối nhanh.

Hiểu một cách chi tiết hơn về cấu phần và vai trò của phụ kiện này:

• Từ "đầu nối" biểu thị cho chức năng liên kết các bộ phận trong mạng lưới đường ống.

• Từ "inox" định hình vật liệu thép không gỉ cao cấp mang lại độ bền vượt trội trước các tác nhân oxy hóa.

• Mục đích sử dụng không chỉ dừng lại ở việc nối ống mà còn hỗ trợ thay đổi hướng dòng chảy, chuyển đổi kích thước danh nghĩa, dễ dàng tháo lắp khi bảo dưỡng, kết nối thiết bị đo đạc và duy trì độ kín khít tuyệt đối cho toàn hệ thống.

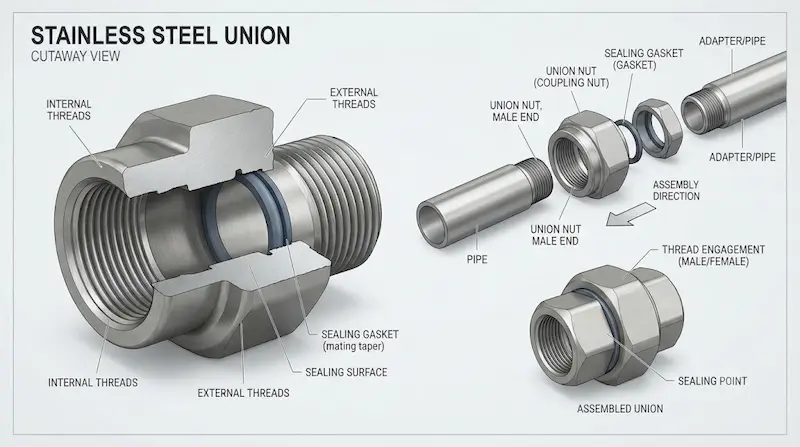

Cấu tạo và nguyên lý kết nối của đầu nối inox

Mỗi chủng loại đầu nối sẽ sở hữu một thiết kế và cấu trúc riêng biệt tùy theo mục đích ứng dụng công nghiệp.

Các bộ phận cốt lõi cần quan tâm bao gồm:

• Thân đầu nối: Chịu lực chính và định hướng dòng chảy lưu chất bên trong.

• Đầu ren hoặc đầu hàn: Khu vực tiếp xúc trực tiếp để kết nối vào đường ống hoặc thiết bị.

• Bề mặt làm kín: Đảm bảo không để xảy ra hiện tượng rò rỉ áp suất.

• Gioăng làm kín: Thường xuất hiện ở các dòng nối nhanh hoặc clamp nhằm tăng độ khít.

• Đai ốc hoặc khớp siết: Hỗ trợ cố định vị trí liên kết đối với một số dòng sản phẩm đặc thù.

Về nguyên lý hoạt động, cách liên kết phụ thuộc hoàn toàn vào kiểu dáng: đầu nối ren tạo liên kết cơ học thông qua bước ren; đầu nối hàn gắn cố định hai chi tiết bằng mối nhiệt; đầu nối clamp ép chặt qua cùm kẹp và gioăng; trong khi đầu nối nhanh sử dụng cơ chế khóa tiện lợi. Kiểu kết nối chính là yếu tố quyết định phương pháp thi công, khả năng tháo rời và mức độ tương thích với hệ thống.

Phân tích chuyên sâu về đầu nối

Các loại đầu nối phổ biến

Để đáp ứng đa dạng yêu cầu kỹ thuật, thị trường hiện cung cấp nhiều chủng loại đầu nối với các đặc điểm riêng biệt:

1. Đầu nối ren: Bao gồm các dạng ren trong, ren ngoài, nối ren hai đầu hoặc nối ren chuyển đổi. Ưu điểm lớn nhất là dễ lắp đặt, thuận tiện tháo rời, rất phù hợp với các hệ thống cần bảo trì định kỳ.

2. Đầu nối hàn: Hai đầu được hàn chết trực tiếp vào đường ống. Mang lại liên kết cực kỳ chắc chắn, hạn chế tối đa điểm rò rỉ nếu quá trình thi công đạt chuẩn kỹ thuật.

3. Đầu nối clamp: Giải pháp tiêu chuẩn cực kỳ phổ biến trong ngành thực phẩm, đồ uống, dược phẩm và các hệ thống đòi hỏi tiêu chuẩn vệ sinh khắt khe.

4. Đầu nối nhanh: Thiết kế thông minh phù hợp cho các dây chuyền sản xuất cần thao tác tháo lắp liên tục.

5. Đầu nối dạng chuyển đổi: Dùng để chuyển đổi kích thước DN, thay đổi bước ren hoặc kết nối hai chuẩn ống khác nhau.

Đầu nối 304 và inox 316 khác nhau thế nào?

Việc lựa chọn đúng mác thép đóng vai trò sống còn đối với tuổi thọ của hệ thống. Dưới đây là bảng so sánh chi tiết giữa hai vật liệu phổ biến:

Không phải lúc nào inox 316 cũng là lựa chọn tối ưu cho mọi trường hợp vì yếu tố ngân sách. Việc quyết định nên dùng mác thép nào phụ thuộc vào môi chất vận chuyển, nồng độ hóa chất, nhiệt độ làm việc, môi trường xung quanh và yêu cầu vệ sinh của nhà máy.

Kích thước đầu nối và các thông số cần quan tâm

Khi tìm mua vật tư, việc nắm rõ kích thước danh định và thông số kỹ thuật là cực kỳ quan trọng.

• Kích thước danh định (DN): Phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 đến DN100... Cần lưu ý kiểm tra cả đường kính thực tế của ống.

• Kích thước ren: Thường gặp các khoảng như 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", đến 2".

• Các thông số kỹ thuật khác: Mác vật liệu (SUS304, SUS316/316L), kiểu ren, tiêu chuẩn ren, áp suất làm việc tối đa, nhiệt độ chịu đựng và tính chất môi chất.

💡 Lưu ý kỹ thuật: Không bao giờ chọn mua đầu nối chỉ dựa vào tên gọi cảm tính "phi bao nhiêu", mà bắt buộc phải xác định đồng thời đường kính ống, tiêu chuẩn ren, vật liệu và điều kiện vận hành thực tế.

So sánh đầu nối ren, hàn và clamp

Nếu hệ thống yêu cầu tháo lắp thường xuyên, hãy ưu tiên chọn kiểu ren hoặc clamp. Ngược lại, với các đường ống cố định chịu áp lực cao đòi hỏi liên kết vững chắc vĩnh viễn, phương án nối hàn là lựa chọn đáng cân nhắc.

Ứng dụng thực tế và sai lầm thường gặp

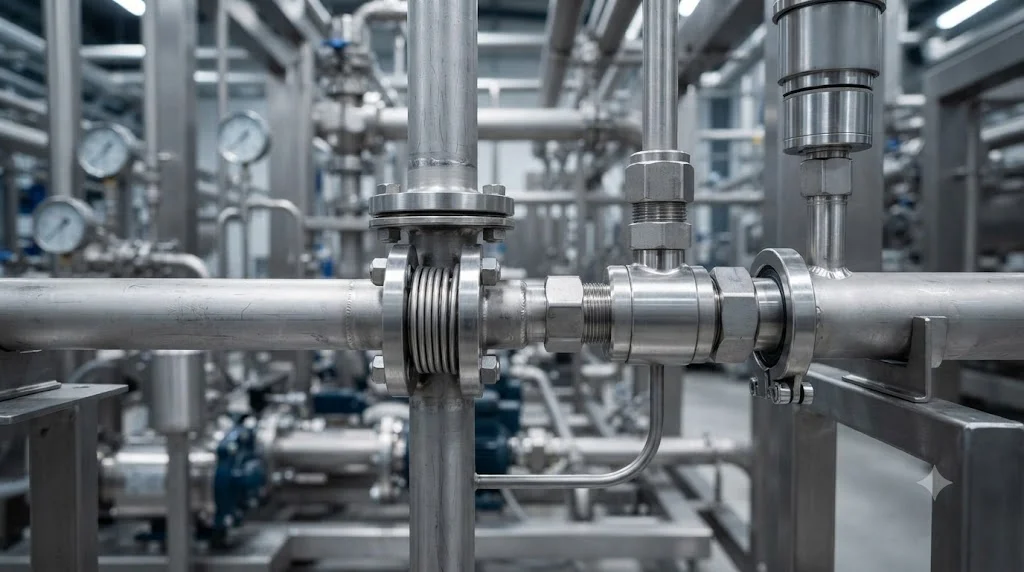

Đầu nối được sử dụng ở đâu?

Nhờ đặc tính chống gỉ sét và an toàn vệ sinh, đầu nối hiện diện trong hầu hết các lĩnh vực công nghiệp:

• Hệ thống nước: Đường ống cấp thoát nước, các trạm lọc nước và hệ thống máy bơm công nghiệp.

• Hệ thống khí: Đường ống dẫn khí nén nhà máy và các loại khí kỹ thuật chuyên dụng.

• Công nghiệp thực phẩm: Dây chuyền chế biến sữa, nước giải khát và các dung dịch thực phẩm lỏng.

• Ngành hóa chất: Vận chuyển dung dịch ăn mòn (yêu cầu bắt buộc dùng inox 316).

• Hệ thống cơ điện lạnh (ME): Kết nối van, đồng hồ đo áp suất, thiết bị trao đổi nhiệt và các đường ống công nghệ.

Những sai lầm thường gặp khi chọn đầu nối

• Sai lầm 1: Chỉ quan tâm kích thước. Đúng thông số DN nhưng lệch bước ren sẽ khiến việc lắp ráp trở nên bất khả thi.

• Sai lầm 2: Nhầm lẫn ren trong và ren ngoài. Đây là lỗi mua hàng phổ biến nhất gây mất thời gian đổi trả.

• Sai lầm 3: Không kiểm tra tiêu chuẩn ren. Các tiêu chuẩn ren quốc tế khác nhau có thể không tương thích hoàn toàn với nhau.

• Sai lầm 4: Chọn vật liệu dựa vào giá rẻ. Sản phẩm giá rẻ không rõ nguồn gốc thường nhanh chóng bị ăn mòn, gây thiệt hại lớn cho toàn hệ thống.

• Sai lầm 5: Bỏ qua giới hạn áp suất. Phụ kiện không chịu được áp suất vận hành dẫn đến nguy cơ nứt vỡ nguy hiểm.

• Sai lầm 6: Sử dụng sai loại gioăng làm kín. Gây rò rỉ lưu chất và làm giảm tuổi thọ mối nối.

Hướng dẫn và checklist lựa chọn

Cách chọn đầu nối phù hợp qua 6 bước

1. Bước 1: Xác định chính xác đường kính danh định (DN) hoặc kích thước inch của đường ống.

2. Bước 2: Lựa chọn kiểu kết nối phù hợp (ren, hàn, clamp hoặc đầu nối nhanh).

3. Bước 3: Kiểm tra chuẩn ren kỹ thuật (ví dụ như chuẩn BSP, NPT...).

4. Bước 4: Lựa chọn mác vật liệu tương thích (SUS304 hoặc SUS316/316L).

5. Bước 5: Đối chiếu điều kiện làm việc gồm áp suất tối đa, nhiệt độ vận hành và tính chất môi chất.

6. Bước 6: Đảm bảo độ tương thích hoàn toàn giữa đầu nối với van, bơm, gioăng và các phụ kiện đi kèm.

Checklist kiểm tra trước khi mua đầu nối

• Kích thước đường ống chính xác là bao nhiêu?

• Đã quy đổi rõ giữa chuẩn DN hay kích thước inch chưa?

• Cần sử dụng đầu ren trong hay ren ngoài?

• Tiêu chuẩn ren của hệ thống là gì?

• Phương án kết nối tối ưu là ren, hàn hay clamp?

• Nên dùng vật liệu inox 304 hay 316/316L?

• Môi chất dẫn truyền là nước, khí, hơi hay hóa chất đặc thù?

• Áp suất làm việc thực tế của hệ thống đạt mức bao nhiêu?

• Nhiệt độ vận hành cao nhất là bao nhiêu?

• Hệ thống có yêu cầu vệ sinh an toàn thực phẩm hay không?

• Có cần tháo lắp phụ kiện thường xuyên hay không?

• Sản phẩm có đầy đủ chứng chỉ và thông số kỹ thuật minh bạch không?

CTA tư vấn: Nếu bạn chưa xác định được chính xác loại đầu nối cần dùng, hãy cung cấp ngay kích thước ống, kiểu ren, môi chất và điều kiện làm việc thực tế để nhận được sự tư vấn chính xác nhất từ đội ngũ kỹ thuật.

Câu hỏi thường gặp (FAQ)

Đầu nối là gì?

Đầu nối là phụ kiện đường ống bằng thép không gỉ dùng để liên kết các đoạn ống lại với nhau hoặc kết nối đường ống với van, máy bơm và các thiết bị công nghiệp khác.

Đầu nối 304 và 316 nên chọn loại nào?

Inox 304 đáp ứng tốt cho các hệ thống thông thường, trong khi inox 316/316L được ưu tiên tuyệt đối cho môi trường có tính ăn mòn cao như hóa chất hoặc nước biển.

Đầu nối có những loại phổ biến nào?

Các dòng sản phẩm thông dụng bao gồm đầu nối ren, đầu nối hàn, đầu nối clamp, đầu nối nhanh và các loại đầu nối chuyển đổi kích thước.

Làm sao để chọn đúng kích thước đầu nối inox?

Bạn cần xác định rõ đường kính ống, kích thước danh định DN hoặc inch, kiểu ren, tiêu chuẩn ren và phương pháp kết nối thay vì chỉ dựa vào một thông số đơn lẻ.

Đầu nối có dùng được cho môi trường hóa chất không?

Có thể sử dụng, nhưng bắt buộc phải chọn đúng mác vật liệu (thường là inox 316) và kiểm tra khả năng tương thích hóa học với nồng độ và nhiệt độ vận hành thực tế.

Kết luận: Chọn đúng đầu nối inox để hệ thống kín và bền

Tóm lại, đầu nối đóng vai trò là chi tiết nhỏ nhưng mang tính quyết định đến độ an toàn và kín khít của toàn bộ hệ thống đường ống. Việc nắm rõ các kiểu kết nối, phân biệt chính xác giữa inox 304 và 316, cũng như cân nhắc kỹ lưỡng các thông số về áp suất, nhiệt độ, môi chất sẽ giúp doanh nghiệp tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ thiết bị.
