Co hàn inox 304 – Giải pháp chuyển hướng đường ống tối ưu và bền bỉ

Co hàn inox 304 – phụ kiện quan trọng khi đổi hướng đường ống

Trong một hệ thống đường ống thực tế, đường ống dẫn lưu chất không phải lúc nào cũng chạy thẳng một mạch. Khi cần chuyển hướng dòng chảy linh hoạt, đặc biệt tại các góc cua 45° hoặc 90°, co hàn inox 304 là phụ kiện kỹ thuật bắt buộc phải sử dụng để tạo hướng chuyển tiếp mượt mà giữa các đoạn ống thẳng.

Tuy nhiên, việc lựa chọn phụ kiện này không đơn giản chỉ là nhìn vào kích thước danh nghĩa trên bản vẽ. Người mua và kỹ sư thi công còn phải quan tâm đồng thời đến hàng loạt yếu tố cốt lõi như vật liệu inox 304, đường kính ngoài, độ dày thành ống, góc co, phương pháp hàn kết nối, tiêu chuẩn sản xuất, tính chất môi chất, cũng như nhiệt độ và áp suất làm việc của toàn hệ thống.

Việc chọn đúng co hàn inox 304 không chỉ giúp hệ thống chuyển hướng chính xác theo thiết kế mà còn ảnh hưởng trực tiếp đến độ kín khít tuyệt đối, độ bền cơ học và khả năng vận hành ổn định lâu dài. Thiếu sự cẩn trọng này, hệ thống rất dễ đối mặt với rủi ro rò rỉ, sụt áp hoặc ăn mòn sớm.

Kiến thức nền tảng

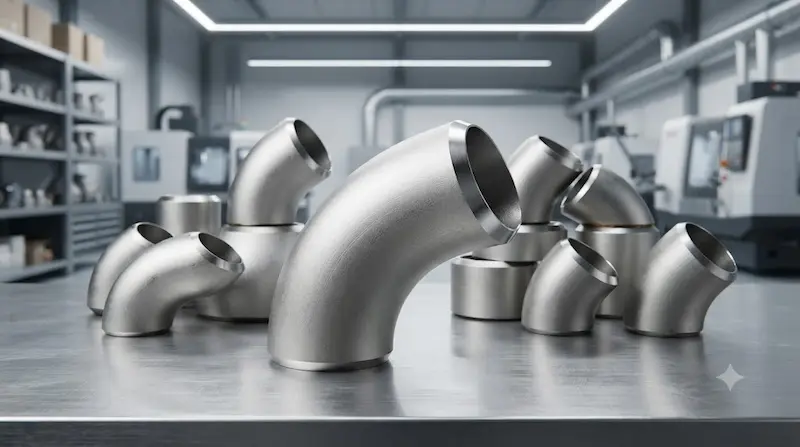

Co hàn inox 304 là gì?

Co hàn inox 304 là phụ kiện đường ống được chế tạo từ thép không gỉ inox 304, có hình dạng cong dùng để thay đổi hướng của đường ống và được liên kết trực tiếp với hệ thống bằng phương pháp hàn đối đầu hoặc hàn lồng. Các dòng sản phẩm phổ biến thường có góc uốn 45° hoặc 90°, đi kèm đa dạng kích thước và độ dày thành ống khác nhau.

Phân tích sâu hơn về cấu phần và bản chất của phụ kiện:

• Co: Đảm nhiệm chức năng chuyển hướng dòng chảy lưu chất.

• Hàn: Tạo mối liên kết cố định, vững chắc với đường ống thay vì dùng ren.

• Inox 304: Vật liệu thép không gỉ austenitic tiêu chuẩn mang lại khả năng chống ăn mòn tốt trong nhiều môi trường công nghiệp.

Cần nhấn mạnh rằng co hàn inox 304 hoàn toàn khác biệt với co ren. Co hàn tạo ra mối nối cố định vĩnh viễn với độ kín khít cực cao, trong khi co ren sử dụng bước ren cơ học có phần thuận tiện hơn khi cần tháo lắp bảo trì nhưng lại hạn chế hơn về khả năng chịu áp lực lớn.

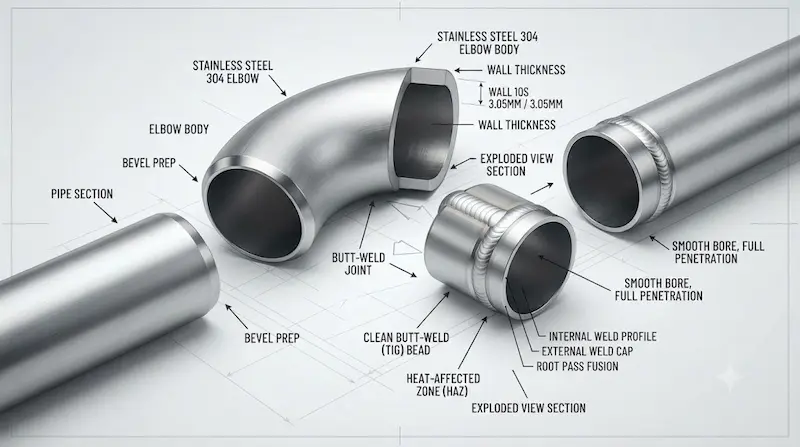

Cấu tạo và nguyên lý sử dụng co hàn inox 304

Về mặt cấu trúc, co hàn inox 304 là một khối kim loại rỗng uốn cong, bao gồm các thành phần chính:

• Thân co định hình góc chuyển.

• Hai đầu kết nối chờ sẵn để cắt vát mép hàn.

• Bề mặt đầu hàn chuẩn kỹ thuật.

• Phần lòng cong giúp dòng chảy đổi hướng mượt mà.

Phụ kiện này không có bất kỳ cơ cấu đóng mở cơ học nào như van. Nguyên lý hoạt động dựa hoàn toàn vào hình học dòng chảy: khi dòng môi chất từ ống thẳng di chuyển vào co (ví dụ co 90°), nó sẽ bị bẻ lái theo hướng cong của phụ kiện để chuyển sang đoạn ống mới một cách trơn tru.

Việc sử dụng co đúc sẵn thay vì uốn trực tiếp ống giúp việc thi công trở nên đơn giản hơn rất nhiều, kích thước chuyển hướng đạt độ đồng nhất cao, dễ dàng tiêu chuẩn hóa toàn bộ hệ thống đường ống công nghiệp với nhiều lựa chọn bán kính cong khác nhau.

Phân tích chuyên sâu kỹ thuật

Các loại co inox 304 phổ biến

Thị trường hiện phân loại co inox 304 theo nhiều tiêu chí kỹ thuật nhằm đáp ứng chính xác nhu cầu thực tế:

1. Phân loại theo góc uốn:

   • Co inox 304 90°: Dòng sản phẩm thông dụng nhất, dùng khi cần bẻ góc vuông góc đường ống trong hệ thống nước, khí, nhà máy thực phẩm và đường ống công nghệ.

   • Co inox 304 45°: Dùng khi cần chuyển hướng nhẹ nhàng hơn, giúp hạn chế tối đa hiện tượng sụt áp và giảm sốc thủy lực do dòng chảy đổi hướng quá đột ngột.

2. Phân loại theo bán kính cong (Radius):

   • Short Radius (Bán kính ngắn): Thích hợp cho các không gian lắp đặt chật hẹp, hạn chế về diện tích.

   • Long Radius (Bán kính dài): Giúp dòng chảy lưu chất di chuyển êm hơn, giảm thiểu tổn thất áp suất dọc đường.

3. Phân loại theo phương pháp sử dụng và bề mặt:

   • Co hàn công nghiệp tiêu chuẩn.

   • Co hàn vi sinh (được đánh bóng mặt trong và ngoài), chuyên dụng cho ngành thực phẩm, dược phẩm và đồ uống đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Quy cách co hàn inox gồm những thông số nào?

Đối với nhu cầu mua sắm và thiết kế kỹ thuật, các thông số sau đây là bắt buộc phải kiểm tra:

• Kích thước danh định (DN): Phân bổ từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150 đến các cỡ lớn hơn.

• Đường kính ngoài (OD): Thông số cực kỳ quan trọng để đối chiếu chính xác với kích thước thực tế của ống cần hàn.

• Độ dày / Schedule: Các hệ số phổ biến như SCH10, SCH40... Cần lưu ý độ dày thực tế sẽ thay đổi tùy theo kích thước đường kính và tiêu chuẩn sản xuất.

• Góc co và Bán kính: Xác định rõ góc 45° hoặc 90°, dạng bán kính ngắn hay dài.

• Mác vật liệu và kiểu bề mặt: SUS304 chính hãng kèm bề mặt hoàn thiện phù hợp cho công nghiệp hay vi sinh.

Tiêu chuẩn co hàn inox phổ biến

Các sản phẩm chất lượng cao thường được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế:

• ASME B16.9: Tiêu chuẩn quốc tế cho phụ kiện hàn đối đầu sản xuất công nghiệp.

• ASME B16.28: Quy định cụ thể đối với các dòng co bán kính ngắn.

• ASTM A403: Tiêu chuẩn kỹ thuật vật liệu cho phụ kiện đường ống thép không gỉ dạng rèn.

• Các tiêu chuẩn tương đương khác như DIN hoặc EN tùy theo nguồn gốc xuất xứ.

Việc tuân thủ tiêu chuẩn giúp kiểm soát chặt chẽ dung sai kích thước, độ dày thành ống và khả năng tương thích tuyệt đối khi lắp ráp vào hệ thống đường ống tổng thể.

Co hàn inox khác gì co ren inox?

Co hàn là sự lựa chọn hoàn hảo khi hệ thống đường ống mang tính cố định lâu dài, đòi hỏi mối nối chịu lực và chịu áp suất cao. Trong khi đó, co ren phù hợp hơn với các khu vực cần tháo lắp hoặc thay đổi cấu hình linh hoạt.

Inox 304 có ưu điểm gì khi làm co hàn?

Vật liệu inox 304 mang lại nhiều giá trị vượt trội: khả năng chống ăn mòn tốt trong môi trường nước và hóa chất nhẹ, bề mặt sáng bóng dễ dàng vệ sinh, tính thẩm mỹ cao, cùng khả năng gia công và tạo mối hàn rất tốt nếu tuân thủ đúng quy trình kỹ thuật.

Tuy nhiên, cần lưu ý rằng không phải lúc nào inox 304 cũng là lựa chọn duy nhất. Trong các môi trường khắc nghiệt chứa nồng độ chloride cao, nước biển mặn hoặc hóa chất ăn mòn mạnh, kỹ sư cần cân nhắc chuyển sang sử dụng vật liệu inox 316/316L để đảm bảo độ bền tối ưu cho công trình.

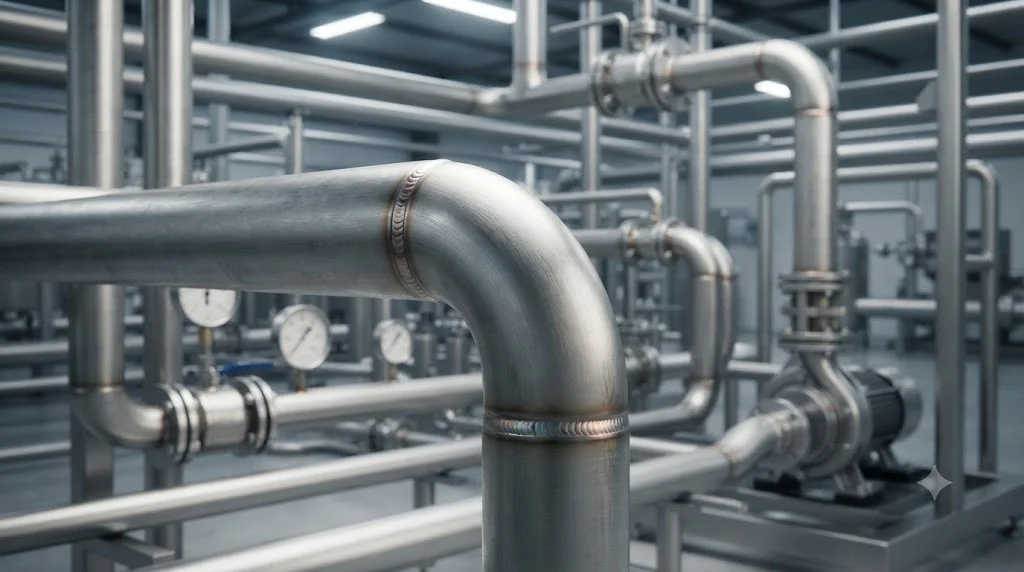

Ứng dụng thực tế và sai lầm thường gặp

Co hàn inox được sử dụng ở đâu?

• Hệ thống cấp thoát nước và xử lý nước: Dẫn nước sạch, nước thải công nghiệp tại các nhà máy lớn.

• Ngành thực phẩm và đồ uống: Các hệ thống đường ống vi sinh đòi hỏi tiêu chuẩn an toàn vệ sinh thực phẩm cao cấp.

• Hệ thống khí nén và khí kỹ thuật: Dẫn dòng khí áp lực ổn định trong các xưởng sản xuất.

• Nhà máy hóa chất và công nghệ: Dẫn truyền các dung dịch không quá hung hăng tương thích với mác thép 304.

• Hệ thống cơ điện (ME): Kết nối đường ống công nghệ, trạm bơm và các thiết bị trao đổi nhiệt.

Những sai lầm thường gặp khi mua co hàn inox

• Sai lầm 1: Chỉ chọn theo thông số DN. Kích thước danh định chưa đủ để khớp nối nếu bỏ qua đường kính ngoài (OD) và độ dày thực tế.

• Sai lầm 2: Nhầm lẫn giữa góc 45° và 90°. Sai lệch góc độ sẽ làm lệch toàn bộ bản vẽ tuyến ống thi công ngoài công trường.

• Sai lầm 3: Không kiểm tra độ dày Schedule. Chọn sai độ dày khiến phụ kiện không chịu được áp suất thiết kế của dòng chảy.

• Sai lầm 4: Bỏ qua tiêu chuẩn sản xuất. Gây khó khăn lớn trong quá trình hàn đối đầu với ống chính do sai lệch dung sai.

• Sai lầm 5: Dùng inox 304 cho môi trường ăn mòn nặng. Dẫn đến hiện tượng rỗ bề mặt và thủng ống sau một thời gian ngắn vận hành.

• Sai lầm 6: Không kiểm tra chất lượng bề mặt. Ảnh hưởng nghiêm trọng đến các hệ thống yêu cầu độ sạch khắt khe như thực phẩm, dược phẩm.

Hướng dẫn lựa chọn và Checklist trước khi mua

Quy trình 8 bước chọn co hàn inox chuẩn xác

1. Bước 1: Xác định chính xác đường kính ống (gồm DN, OD và kích thước thực tế).

2. Bước 2: Xác định độ dày thành ống theo tiêu chuẩn SCH10, SCH40 hoặc yêu cầu thiết kế riêng.

3. Bước 3: Lựa chọn góc co phù hợp (45° hoặc 90°).

4. Bước 4: Chọn bán kính uốn cong (Short Radius hay Long Radius).

5. Bước 5: Kiểm tra mác vật liệu chuẩn xác SUS304 / Inox 304.

6. Bước 6: Đối chiếu tiêu chuẩn kỹ thuật sản xuất (như ASME B16.9).

7. Bước 7: Đánh giá môi trường làm việc thực tế (nước, khí, thực phẩm hay hóa chất).

8. Bước 8: Thống nhất phương pháp hàn thi công phù hợp với đội ngũ kỹ thuật.

Checklist kiểm tra trước khi mua co hàn inox

• Đường kính ngoài của ống chính xác là bao nhiêu?

• Kích thước danh định DN đạt mức mấy?

• Chỉ số đường kính ngoài OD là bao nhiêu?

• Độ dày thành ống hoặc cấp Schedule yêu cầu là gì?

• Hệ thống cần sử dụng co góc 45° hay 90°?

• Yêu cầu bán kính cong dạng Short Radius hay Long Radius?

• Chất liệu sản phẩm có chuẩn xác là inox 304 không?

• Tiêu chuẩn sản xuất của phụ kiện thuộc loại nào?

• Môi chất lưu chuyển trong đường ống là nước, khí, thực phẩm hay hóa chất?

• Yêu cầu bề mặt hoàn thiện ở mức công nghiệp hay vi sinh?

• Thông số áp suất và nhiệt độ làm việc tối đa của hệ thống là bao nhiêu?

• Đơn vị cung cấp có kèm theo chứng chỉ vật liệu (CO/CQ) hay không?

CTA tư vấn: Nếu bạn chưa xác định được quy cách phụ kiện chính xác, người mua nên cung cấp đường kính ngoài ống + độ dày + góc co + môi chất + tiêu chuẩn mong muốn để được tư vấn chính xác.

Câu hỏi thường gặp (FAQ)

Co hàn inox 304 là gì?

Co inox 304 là phụ kiện đường ống bằng inox 304, dùng để chuyển hướng đường ống và kết nối với ống bằng phương pháp hàn.

Co hàn inox có những góc nào?

Phổ biến nhất là góc 45° và 90°. Ngoài ra, tùy theo yêu cầu đặc thù của hệ thống và nhà sản xuất, có thể có các góc uốn khác.

Co hàn inox có những kích thước nào?

Sản phẩm có dải kích thước rất rộng từ đường kính nhỏ đến lớn. Khi lựa chọn, kỹ thuật viên cần đối chiếu kỹ các thông số DN, OD, độ dày và tiêu chuẩn sản phẩm.

Co hàn inox  có tốt hơn inox 201 không?

Inox 304 sở hữu khả năng chống ăn mòn và độ bền cơ học vượt trội hơn hẳn inox 201, do đó được ưu tiên sử dụng rộng rãi trong các hệ thống công nghiệp và dân dụng.

Co hàn inox có dùng cho hóa chất được không?

Phụ kiện này có thể dùng cho một số môi trường hóa chất nhẹ, tuy nhiên cần kiểm tra kỹ khả năng tương thích của inox 304 với loại hóa chất, nồng độ và nhiệt độ vận hành thực tế trước khi lắp đặt.

Kết luận: Chọn đúng co hàn inox 304 theo đường ống và môi trường

Tóm lại, co hàn inox đóng vai trò là phụ kiện cốt lõi giúp chuyển hướng đường ống an toàn bằng mối nối hàn chắc chắn. Việc nắm vững các loại góc phổ biến (45° và 90°), không chỉ dựa vào thông số DN mà phải kiểm tra kỹ OD, độ dày, bán kính, tiêu chuẩn cùng vật liệu sẽ giúp hệ thống vận hành bền bỉ. Inox 304 là giải pháp lý tưởng cho phần lớn ứng dụng, tuy nhiên vẫn cần đánh giá kỹ lưỡng môi trường làm việc thực tế để đạt hiệu quả cao nhất.
