Safety Valve Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chi Tiết

Vì sao hệ thống áp lực cần Safety Valve?

Trong hệ thống hơi, khí nén hoặc đường ống áp lực, áp suất có thể tăng cao bất thường do van đóng sai, nhiệt độ tăng đột ngột, thiết bị điều khiển gặp sự cố hoặc đường ống bị tắc nghẽn. Nếu không có thiết bị bảo vệ chuyên dụng, áp suất vượt giới hạn thiết kế có thể gây hư hỏng nghiêm trọng thiết bị, rò rỉ môi chất độc hại hoặc dẫn đến sự cố nổ bình chứa nguy hiểm.

Chính vì vậy, safety valve (van an toàn) đóng vai trò là lớp phòng thủ cuối cùng và quan trọng nhất để bảo vệ an toàn cho toàn bộ hệ thống công nghiệp.

Tuy nhiên, trong quá trình vận hành và thiết kế, các kỹ sư và nhà đầu tư thường gặp phải những vấn đề phổ biến như:

• Không hiểu rõ bản chất safety valve hoạt động như thế nào.

• Chọn sai áp suất cài đặt dẫn đến van xả sớm hoặc không xả khi cần.

• Nhầm lẫn giữa van an toàn và van điều áp.

• Lắp đặt sai chiều hoặc sai vị trí.

• Không kiểm tra định kỳ dẫn đến tình trạng kẹt van.

Hiểu đúng bản chất của safety valve chính là bước đầu tiên để lựa chọn, lắp đặt và vận hành hệ thống một cách an toàn, hiệu quả và tối ưu chi phí.

Kiến thức nền về Safety Valve

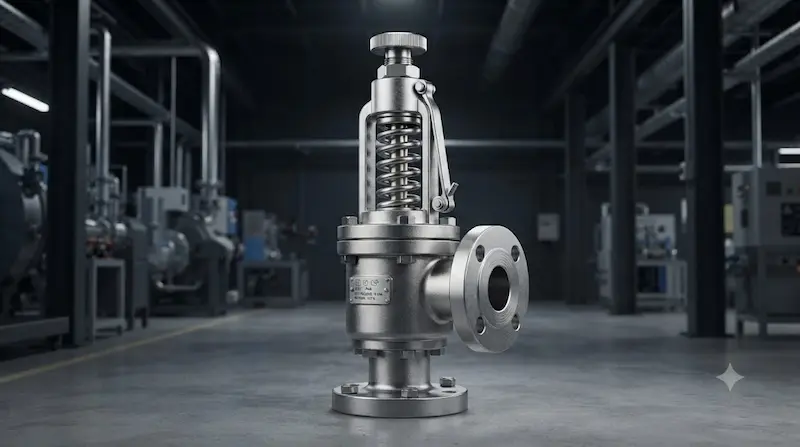

Safety Valve là gì?

Safety (van an toàn) là thiết bị cơ khí chuyên dụng dùng để bảo vệ thiết bị, bình chứa và hệ thống đường ống khỏi tình trạng áp suất vượt quá giới hạn cho phép. Khi áp suất trong hệ thống đạt đến mức cài đặt trước, van tự động mở ra để xả một phần môi chất, giúp giảm áp suất nội bộ và hạn chế tối đa nguy cơ hư hỏng hoặc tai nạn sự cố.

Để hiểu sâu hơn về thiết bị này, chúng ta cần phân tích các khía cạnh cốt lõi:

• Safety nghĩa là an toàn, Valve nghĩa là van. Tên gọi đã thể hiện rõ chức năng cốt lõi là bảo vệ an toàn quá áp.

• Mục đích chính của safety là bảo vệ quá áp định mức, hoàn toàn không phải dùng để điều chỉnh hay duy trì áp suất đầu ra liên tục trong quá trình vận hành bình thường.

• Van thường được lắp đặt phổ biến trên các thiết bị chứa hoặc vận chuyển môi chất có áp suất cao như lò hơi, bình tích khí, nồi hấp công nghiệp và đường ống dầu khí.

Lưu ý: Safety không phải là thiết bị duy trì áp suất ổn định như pressure reducing valve (van giảm áp). Nó chỉ mở khi xảy ra hiện tượng quá áp nguy hiểm.

Cấu tạo Safety Valve gồm những bộ phận nào?

Một chiếc safety tiêu chuẩn được cấu thành từ các bộ phận chính chịu lực và làm kín khắt khe:

• Thân van: Đóng vai trò chứa và dẫn hướng dòng chảy môi chất. Thường được chế tạo từ đồng, gang, thép carbon hoặc inox (thép không gỉ) tùy thuộc vào môi trường làm việc và nhiệt độ.

• Đĩa van: Bộ phận trực tiếp đóng/mở cửa xả, tiếp xúc trực tiếp với môi chất dưới áp lực cao.

• Lò xo: Tạo lực đàn hồi giữ đĩa van ở trạng thái đóng kín. Lò xo được hiệu chỉnh chính xác theo áp suất cài đặt của hệ thống.

• Đế van (Seat): Tạo bề mặt tiếp xúc kín khít giữa đĩa van và thân van, ngăn ngừa rò rỉ khi hệ thống hoạt động ở áp suất bình thường.

• Ty van (Stem): Truyền chuyển động từ cơ cấu điều chỉnh đến đĩa van.

• Nắp và cơ cấu điều chỉnh: Bảo vệ các cơ cấu bên trong và cho phép điều chỉnh lực nén lò xo. Một số model chuyên dụng còn tích hợp cần nâng thử (lever) để kiểm tra độ nhạy của van định kỳ.

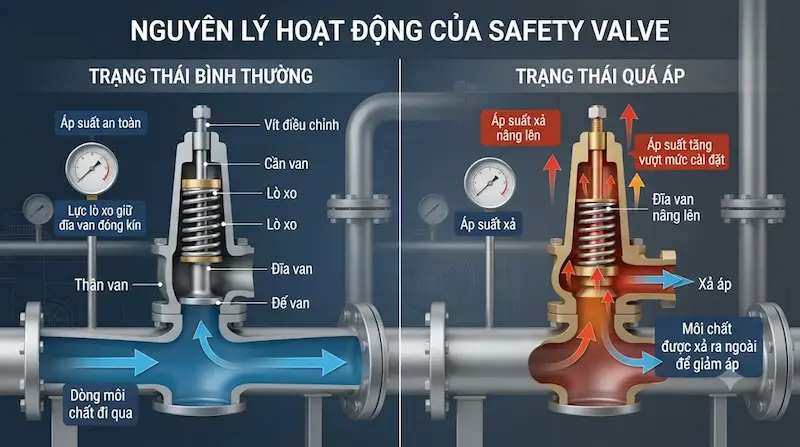

Nguyên lý hoạt động của Safety

Nguyên lý hoạt động của safety dựa trên nguyên lý cân bằng lực cơ học thuần túy, diễn ra qua các trạng thái cụ thể:

• Trạng thái bình thường: Áp suất trong hệ thống thấp hơn mức áp suất cài đặt. Khi đó, lực nén của lò xo lớn hơn lực tác động của môi chất lên đĩa van, giữ đĩa van đóng chặt vào đế van, không xảy ra hiện tượng xả áp.

• Khi áp suất tăng cao: Do sự cố vận hành, nhiệt độ hoặc tắc nghẽn, áp suất môi chất tác động lên mặt dưới đĩa van tăng dần vượt qua ngưỡng định mức.

• Khi đạt áp suất cài đặt: Lực đẩy của áp suất môi chất thắng hoàn toàn lực nén của lò xo, đẩy đĩa van nâng lên khỏi đế van, mở cửa xả để thoát môi chất ra ngoài hoặc về đường thu hồi.

• Khi áp suất giảm: Khi lượng môi chất được xả bớt giúp áp suất hệ thống trở về mức an toàn, lực lò xo lớn hơn áp suất tác động, đẩy đĩa van trở lại vị trí đóng kín ban đầu.

Điểm cốt lõi cần giải thích sâu là tại sao safety có thể tự động mở mà hoàn toàn không cần nguồn điện hay tín hiệu điều khiển ngoài? Đó là nhờ cơ cấu hoạt động dựa trên sự cân bằng lực trực tiếp giữa áp suất môi chất và lực lò xo, giúp thiết bị hoạt động cực kỳ tin cậy ngay cả khi nhà máy mất nguồn điện hoàn toàn.

Phân tích chuyên sâu về Safety Valve

Các loại Safety phổ biến

Để đáp ứng đa dạng các ứng dụng công nghiệp, safety được phân loại theo nhiều tiêu chí khác nhau:

• Theo cơ cấu hoạt động:

  • Spring Loaded Safety (Van an toàn lò xo): Phổ biến nhất, sử dụng lực lò xo để đóng/mở, thích hợp cho đa số ứng dụng công nghiệp thông thường.

  • Pilot Operated Safety (Van an toàn điều khiển pilot): Dùng cho hệ thống áp suất lớn, đường kính ống lớn, độ chính xác cực cao nhờ van điều khiển pilot phụ trợ.

• Theo môi chất sử dụng: Van chuyên dụng cho hơi nước (steam), van cho khí nén/khí kỹ thuật, và van cho chất lỏng (nước, hóa chất, dầu).

• Theo vật liệu chế tạo: Van đồng (hệ thống nhỏ, nước, khí), van gang (hệ thống áp suất thấp), van thép và van inox (chịu áp suất cao, nhiệt độ lớn, hóa chất ăn mòn).

• Theo kiểu kết nối: Kết nối ren (cho size nhỏ DN15 - DN50), kết nối mặt bích (cho hệ thống công nghiệp lớn từ DN50 trở lên), và kết nối hàn đối đầu.

Các thông số kỹ thuật quan trọng khi chọn Safety

Việc lựa chọn đúng safety đòi hỏi sự am hiểu sâu sắc về các thông số kỹ thuật cốt lõi sau đây:

1. Kích thước danh định (DN): Bao gồm các kích thước phổ biến như DN15, DN20, DN25, DN40, DN50, DN80, DN100... Lưu ý rằng DN không chỉ chọn theo kích thước đường ống mà phải tính toán dựa trên lưu lượng xả yêu cầu khi xảy ra sự cố quá áp.

2. Áp suất cài đặt (Set Pressure): Thông số quan trọng nhất, được hiệu chuẩn dựa trên áp suất làm việc bình thường và áp suất tối đa cho phép của thiết bị (MAWP).

3. Vật liệu chế tạo: Phải tương thích hoàn toàn với môi chất, nhiệt độ làm việc và khả năng ăn mòn của hóa chất trong đường ống.

4. Nhiệt độ làm việc: Hệ thống hơi nóng bão hòa hoặc quá nhiệt đòi hỏi vật liệu lò xo và thân van chịu nhiệt đặc biệt so với hệ thống nước lạnh.

5. Kiểu kết nối và tiêu chuẩn: Đối chiếu với các tiêu chuẩn quốc tế uy tín như ASME, API, DIN, hoặc EN để đảm bảo độ tương thích và an toàn pháp lý.

Safety khác gì Relief Valve và Pressure Reducing Valve?

Trong một dây chuyền công nghệ chuẩn, kỹ sư thường lắp đặt kết hợp: Van giảm áp đặt trước thiết bị sử dụng để ổn định áp suất làm việc, và safety được lắp đặt ở bình chứa hoặc đường ống chính để làm nhiệm vụ bảo vệ an toàn cuối cùng.

Vì sao Safety Valve quan trọng trong hệ thống áp lực?

Chuỗi diễn biến khi thiếu vắng safety  rất nguy hiểm: Áp suất tăng bất thường → vượt ngưỡng chịu lực giới hạn → nguy cơ phá hủy kết cấu bình chứa hoặc đường ống → sự cố nổ lò xo, rò rỉ hóa chất độc hại → dừng sản xuất toàn nhà máy và đe dọa trực tiếp tính mạng con người.

Vì vậy, safety đóng vai trò là chốt chặn an toàn cuối cùng. Tuy nhiên, cần lưu ý rằng van an toàn chỉ là một lớp bảo vệ cơ học, không thể thay thế toàn bộ hệ thống cảm biến, PLC và các thiết bị tự động kiểm soát áp suất khác.

Ứng dụng thực tế và sai lầm thường gặp

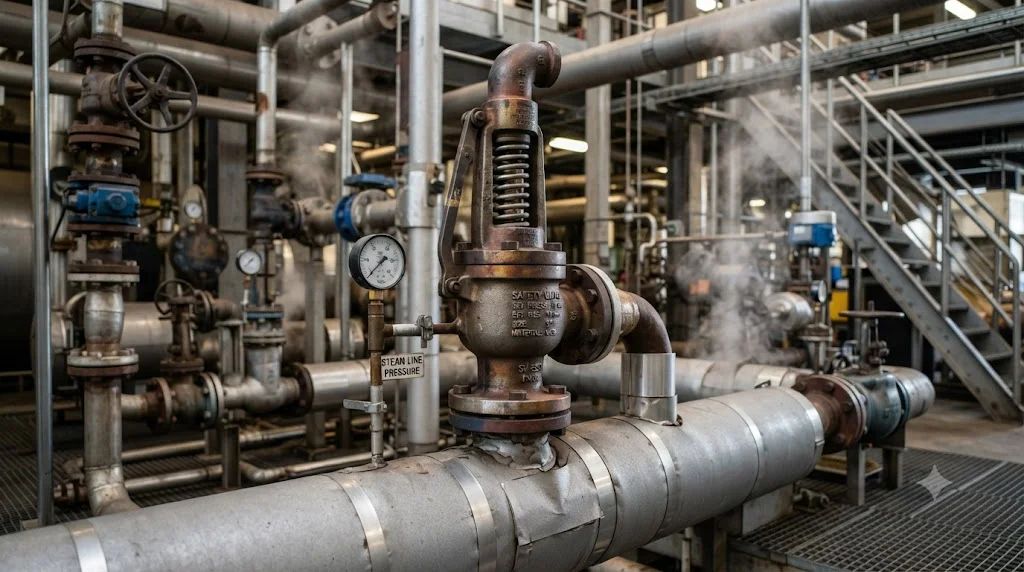

Safety được sử dụng ở đâu?

Thiết bị safety có mặt trong hầu hết các ngành công nghiệp nặng và nhẹ:

• Nồi hơi (Boiler): Bảo vệ buồng đốt và lò hơi khi áp suất hơi nước vượt mức giới hạn thiết kế.

• Bình chứa khí nén & áp lực: Ngăn ngừa nguy cơ nổ bình tích áp trong các nhà máy sản xuất.

• Hệ thống hóa chất & lọc dầu: Sử dụng vật liệu inox chống ăn mòn cao để xả các môi chất nguy hiểm.

• Hệ thống lạnh công nghiệp: Bảo vệ mạch ammonia hoặc freon khỏi quá áp do sốc nhiệt.

Những sai lầm thường gặp khi sử dụng Safety

• Sai lầm 1: Chọn van chỉ dựa vào kích thước DN. Kích thước ống phù hợp chưa chắc đảm bảo lưu lượng xả áp yêu cầu khi xảy ra sự cố lớn.

• Sai lầm 2: Cài đặt áp suất quá cao. Khiến van không thể kích hoạt kịp thời để bảo vệ thiết bị trước khi đạt giới hạn nguy hiểm.

• Sai lầm 3: Nhầm lẫn chức năng. Dùng safety để điều tiết áp suất làm việc hàng ngày thay cho van giảm áp.

• Sai lầm 4: Lắp đặt sai vị trí hoặc sai hướng dòng chảy. Làm giảm hiệu suất xả áp hoặc gây kẹt đĩa van.

• Sai lầm 5: Bỏ qua kiểm định định kỳ. Van để lâu ngày có thể bị bám cặn, kẹt lò xo hoặc mất độ kín khít.

Hướng dẫn lựa chọn và lắp đặt Safety

Checklist chọn Safety phù hợp

Trước khi quyết định mua và lắp đặt safety , kỹ sư cần kiểm tra kỹ danh mục các thông số sau:

• Môi chất sử dụng là gì (hơi nước, khí nén, nước, dầu hay hóa chất)?

• Áp suất làm việc bình thường và áp suất tối đa cho phép của thiết bị là bao nhiêu?

• Áp suất cài đặt chính xác cho safety ?

• Nhiệt độ làm việc tối đa của hệ thống?

• Kích thước danh định DN và lưu lượng xả yêu cầu (kg/h hoặc m³/h)?

• Vật liệu thân van và vật liệu gioăng làm kín có tương thích môi chất không?

• Kiểu kết nối (ren, mặt bích hay hàn) và tiêu chuẩn kỹ thuật áp dụng?

• Vị trí đường xả môi chất sau khi van mở có đảm bảo an toàn cho nhân sự không?

• Đã có kế hoạch kiểm tra, hiệu chuẩn và bảo dưỡng định kỳ chưa?

💡 Tư vấn kỹ thuật chuyên sâu: Nếu bạn chưa xác định chính xác các thông số kỹ thuật cho hệ thống của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi kèm theo thông tin: Môi chất + Áp suất làm việc + Nhiệt độ + Kích thước DN để nhận tư vấn model safety chuẩn xác và tối ưu chi phí nhất.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng

Một chiếc safety chất lượng cao nhưng lắp đặt sai kỹ thuật hoặc bảo dưỡng kém vẫn sẽ thất bại trong việc bảo vệ hệ thống. Cần tuân thủ nghiêm ngặt các nguyên tắc:

• Kiểm tra kỹ thông số trên nhãn mác (nameplate) trước khi tiến hành lắp đặt.

• Lắp đặt đúng chiều mũi tên dòng chảy và đảm bảo van luôn ở tư thế thẳng đứng (đối với van lò xo tiêu chuẩn).

• Đường ống xả phía sau van phải đủ lớn, không bị thắt cổ bót hay tắc nghẽn để tránh áp lực ngược cản trở quá trình xả.

• Tuyệt đối không tự ý thay đổi lực nén lò xo hoặc niêm phong áp suất cài đặt nếu không có chuyên môn và thiết bị thử áp chuẩn.

• Thực hiện kiểm định và xả thử định kỳ theo quy định an toàn thiết bị áp lực hiện hành.

Câu hỏi thường gặp (FAQ)

Safety valve là gì?

Safety là van an toàn tự động mở khi áp suất vượt ngưỡng cài đặt để xả môi chất, bảo vệ thiết bị khỏi nguy cơ quá áp và nổ bình chứa.

Safety hoạt động dựa trên nguyên lý nào?

Van hoạt động dựa trên sự cân bằng cơ học giữa lực nén của lò xo và lực tác động của áp suất môi chất, hoàn toàn độc lập với nguồn điện bên ngoài.

Safety có giống van giảm áp không?

Hoàn toàn khác nhau. valve chuyên bảo vệ quá áp khẩn cấp, trong khi van giảm áp duy trì ổn định áp suất đầu ra trong vận hành bình thường.

Làm thế nào để chọn đúng valve cho hệ thống?

Cần dựa vào môi chất, áp suất làm việc, áp suất cài đặt, nhiệt độ, lưu lượng xả yêu cầu, kích thước DN và vật liệu tương thích.

Có cần kiểm tra định kỳ valve không?

Có. Van cần được kiểm định và bảo dưỡng định kỳ để đảm bảo độ kín, không bị kẹt lò xo và luôn sẵn sàng hoạt động khi có sự cố.

Kết luận

Safety là thiết bị bảo vệ cốt lõi không thể thiếu trong bất kỳ hệ thống đường ống và thiết bị áp lực nào. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và cách lựa chọn thông số kỹ thuật chính xác giúp doanh nghiệp đảm bảo an toàn tuyệt đối cho con người và tài sản, đồng thời kéo dài tuổi thọ dây chuyền thiết bị.
