DIN PN10 Flange: Tiêu Chuẩn, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong hệ thống piping công nghiệp, việc kết nối các thành phần như đường ống, van và máy bơm đòi hỏi sự chính xác tuyệt đối về tiêu chuẩn kỹ thuật. Deutsches Institut für Normung PN 10 Flange chính là một trong những giải pháp kết nối phổ biến nhất, đóng vai trò là "mắt xích" quan trọng đảm bảo sự vận hành ổn định và an toàn cho toàn bộ hệ thống truyền dẫn lưu chất hiện nay.

DIN PN10 Flange Là Gì?

DIN PN10 flange là loại mặt bích được sản xuất theo tiêu chuẩn DIN (Deutsches Institut für Normung - Viện Tiêu chuẩn Đức) với mức áp suất danh nghĩa là PN10 (tương đương 10 bar hoặc khoảng 145 psi). Đây là tiêu chuẩn kỹ thuật khắt khe của Châu Âu, được ứng dụng rộng rãi tại Việt Nam nhờ tính đồng bộ cao và khả năng kết nối linh hoạt trong nhiều môi trường khác nhau.

Cấu tạo của một mặt bích chuẩn DIN PN10 bao gồm các thành phần cơ bản:

• Bolt holes: Các lỗ bulong được phân bổ chính xác theo vòng tròn (PCD) để liên kết hai mặt bích.

• Raised face (RF): Bề mặt gờ nhô cao giúp tăng cường độ nén lên gioăng, đảm bảo độ kín tuyệt đối.

• Hub: Phần cổ (đối với bích có cổ) giúp tăng cường khả năng chịu lực.

• Bore: Đường kính lỗ trong, tương ứng với đường kính ngoài của ống.

Chức năng chính của Deutsches Institut für Normung PN 10 Flange là tạo ra một mối nối có thể tháo rời giữa các đoạn ống hoặc giữa ống với các thiết bị như van và máy bơm. Điều này cực kỳ tiện lợi cho quá trình bảo trì, thay thế mà không cần phải cắt bỏ đường ống.

Nguyên Lý Hoạt Động Của Deutsches Institut für Normung PN 10 Flange

Nguyên lý hoạt động của Deutsches Institut für Normung PN 10 Flange dựa trên cơ chế nén cơ học để tạo ra sự bịt kín. Khi hai mặt bích được ép lại với nhau thông qua hệ thống bulong, lực siết sẽ tác động trực tiếp lên gasket (gioăng) nằm ở giữa. Gioăng này bị biến dạng và điền đầy vào các rãnh siêu nhỏ trên bề mặt mặt bích, từ đó ngăn chặn lưu chất rò rỉ ra ngoài.


Tại sao PN10 chỉ phù hợp với áp suất nhất định? Con số "10" đại diện cho giới hạn áp suất vận hành tối đa là 10 bar ở nhiệt độ phòng. Tuy nhiên, khả năng chịu lực này sẽ thay đổi tùy thuộc vào:

• Vật liệu: Inox (SS304, SS316) giữ áp tốt hơn thép carbon ở nhiệt độ cao.

• Nhiệt độ: Khi nhiệt độ tăng, khả năng chịu áp của mặt bích sẽ giảm dần theo biểu đồ "Pressure-Temperature Rating".

Việc chọn sai tiêu chuẩn hoặc dùng mặt bích có chỉ số áp suất thấp hơn áp suất thực tế của hệ thống là nguyên nhân hàng đầu gây ra hiện tượng rò rỉ hoặc cháy nổ. Đặc biệt, sự đồng bộ theo tiêu chuẩn DIN trên toàn hệ thống là bắt buộc để đảm bảo các lỗ bulong và bước ren hoàn toàn khớp nhau, tránh tình trạng "râu ông nọ chắp cằm bà kia" gây mất an toàn kỹ thuật.

Các Loại Deutsches Institut für Normung PN 10 Flange Phổ Biến

Tùy vào phương thức kết nối với ống và yêu cầu về áp suất, Deutsches Institut für Normung PN 10 Flange được chia thành nhiều loại thiết kế khác nhau:

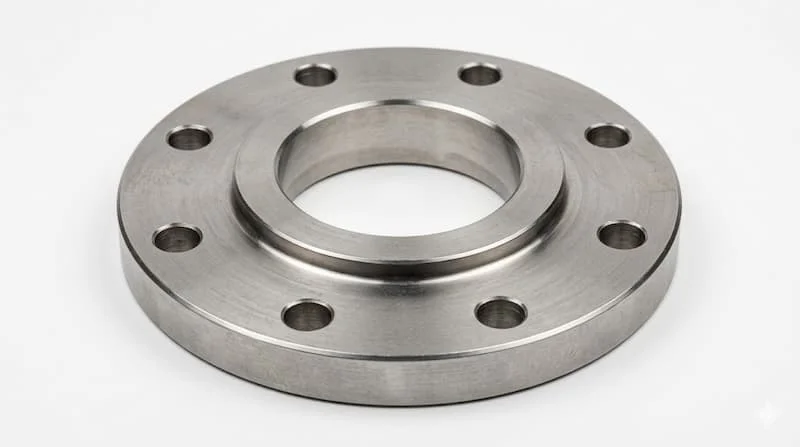

1. Slip On Flange (Bích hàn trượt)

Đây là loại mặt bích có đường kính lỗ trong lớn hơn đường kính ống một chút để có thể trượt lên ống và hàn cả hai mặt (trong và ngoài).

• Ưu điểm: Dễ dàng lắp đặt, căn chỉnh và giá thành sản xuất thấp.

• Ứng dụng: Hệ thống nước, khí nén áp suất thấp.

2. Weld Neck Flange (Bích có cổ)

Loại này có phần cổ dài được hàn đối đầu trực tiếp vào ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, làm giảm nồng độ ứng suất tại đáy mặt bích.

• Ưu điểm: Chịu được áp suất và nhiệt độ cao, chịu rung động tốt.

• Ứng dụng: Các hệ thống công nghiệp nặng, hóa chất.

3. Blind Flange (Bích mù)

Mặt bích đặc, không có lỗ ở giữa, dùng để bịt kín hoàn toàn các đầu đường ống chờ hoặc chặn dòng chảy tạm thời để kiểm tra áp suất.

4. Threaded Flange (Bích ren)

Kết nối với ống bằng ren thay vì hàn.

• Ưu điểm: Lắp đặt nhanh, không gây cháy nổ (phù hợp khu vực cấm lửa).

• Nhược điểm: Dễ rò rỉ ở áp suất cao nếu không có keo hoặc băng tan chuyên dụng.

Bảng so sánh các loại mặt bích DIN PN10:

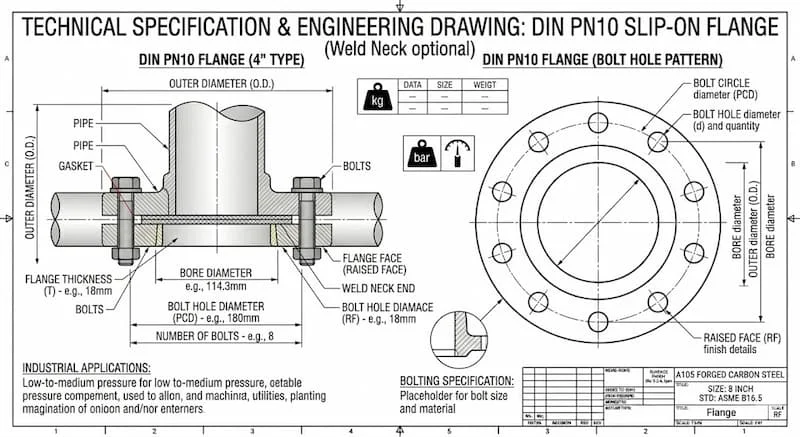

Thông số Kỹ Thuật Deutsches Institut für Normung PN 10 Flange

Để lựa chọn chính xác, kỹ sư cần nắm rõ các thông số hình học của tiêu chuẩn DIN PN10. Thông thường, dải kích thước kéo dài từ DN15 đến DN600 hoặc lớn hơn.

Các thông số cần lưu ý:

• Outside Diameter (D): Đường kính ngoài tổng thể của bích.

• PCD (K): Đường kính vòng tròn đi qua tâm các lỗ bulong.

• Number of holes (L): Số lượng lỗ bulong (thường tăng theo kích thước DN).

• Thickness (b): Độ dày của mặt bích, yếu tố quyết định khả năng chịu áp.

Vật liệu sản xuất phổ biến:

1. Stainless Steel (Inox 304/316): Chống ăn mòn tuyệt vời, dùng trong thực phẩm, hóa chất.

2. Carbon Steel (Thép đen): Phổ biến nhất, giá rẻ, dùng cho nước và dầu.

3. Galvanized Steel (Thép mạ kẽm): Chống gỉ sét cơ bản, dùng cho hệ thống PCCC và nước cấp.

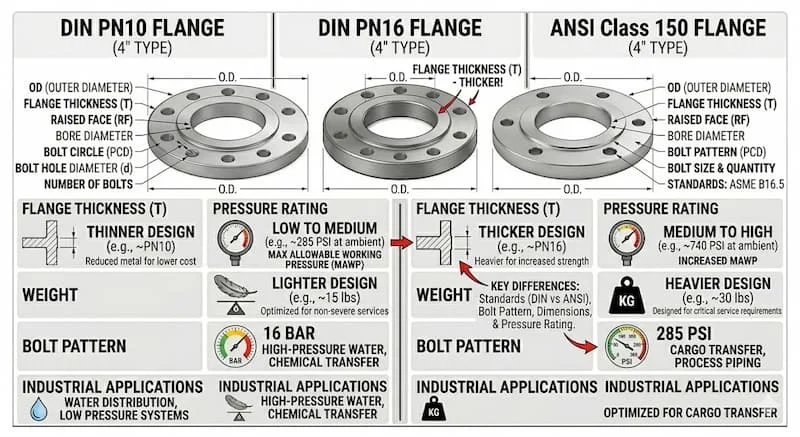

Deutsches Institut für Normung PN 10 Flange Khác Gì PN16, ANSI Và JIS?

Sai lầm phổ biến nhất của bộ phận thu mua là nhầm lẫn giữa các tiêu chuẩn áp suất và quốc gia. Dưới đây là phân tích để tránh mua sai:

• PN10 vs PN16: Cùng là tiêu chuẩn DIN, nhưng PN16 dày hơn và số lượng lỗ bulong ở một số kích thước (như DN200 trở lên) sẽ nhiều hơn PN10. Ở các size nhỏ (DN15-DN150), mặt bích PN10 và PN16 thường có kích thước lỗ bulong giống nhau nhưng độ dày khác nhau.

• DIN vs ANSI (Mỹ): Hoàn toàn khác nhau. ANSI dùng đơn vị Inch (Class 150, 300...), PCD và số lỗ bulong không khớp với DIN. Bạn không thể lắp một mặt bích ANSI vào một hệ thống chuẩn DIN mà không có bộ chuyển đổi.

• DIN vs JIS (Nhật Bản): JIS (5K, 10K, 20K) có tiêu chuẩn lỗ bulong khác hẳn DIN. JIS thường dùng trong các máy móc nhập khẩu từ Nhật, Hàn.

Insight: Luôn kiểm tra kỹ "số lỗ bulong" và "đường kính vòng chia (PCD)" vì đây là hai yếu tố khiến bạn không thể lắp đặt được nếu mua sai tiêu chuẩn.

Tại Sao DIN PN10 Được Dùng Nhiều Trong Hệ Thống Nước?

Trong ngành nước (Water Utility), Deutsches Institut für Normung PN 10 Flange được coi là "tiêu chuẩn vàng" vì những lý do sau:

1. Áp suất phù hợp: Đa số các trạm bơm nước sạch và xử lý nước thải vận hành ở mức áp suất từ 4-8 bar, PN10 (10 bar) là ngưỡng an toàn lý tưởng.

2. Tính kinh tế: So với PN16 hay PN25, PN10 sử dụng ít vật liệu hơn (mỏng hơn), giúp giảm giá thành đáng kể cho các dự án lớn hàng nghìn mét ống.

3. Dễ thay thế: Do phổ biến tại Việt Nam, việc tìm kiếm phụ kiện thay thế (van, khớp nối) chuẩn DIN PN10 cực kỳ dễ dàng tại bất kỳ đại lý vật tư nào.

Case thực tế: Trong hệ thống HVAC của các tòa nhà cao tầng hoặc hệ thống PCCC, mặt bích thép mạ kẽm DIN PN10 được dùng để kết nối các trục ống đứng, đảm bảo độ kín và chịu được rung động từ máy bơm trục đứng.

Deutsches Institut für Normung PN 10 Flange Được Ứng Dụng Ở Đâu?

Với tính linh hoạt cao, Deutsches Institut für Normung PN 10 Flange có mặt trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Kết nối ống gang dẻo, ống thép mạ kẽm trong các nhà máy nước sạch đô thị.

• HVAC (Điều hòa không khí): Dẫn nước lạnh chiller, nước nóng cho hệ thống điều hòa trung tâm.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng mặt bích Inox 316 chuẩn DIN để đảm bảo vệ sinh và kháng axit.

• Hệ thống khí nén: Công nghiệp nhẹ thường dùng áp suất dưới 10 bar nên PN10 là lựa chọn tối ưu chi phí.

• Xử lý nước thải: Kết nối các bồn lắng, bể lọc và hệ thống máy châm hóa chất.

Những Sai Lầm Thường Gặp Khi Chọn Deutsches Institut für Normung PN 10 Flange

Việc chủ quan trong khâu chọn lựa có thể dẫn đến những hậu quả nghiêm trọng:

• Chọn sai áp suất: Lắp PN10 vào vị trí có áp suất tức thời (surge pressure) lên tới 12 bar, dẫn đến hiện tượng cong bích, rò rỉ.

• Trộn lẫn tiêu chuẩn: Cố tình siết bulong khi mặt bích ống là DIN nhưng mặt bích van là ANSI. Kết quả là bulong bị nghiêng, gioăng bị lệch tâm gây hở.

• Sai vật liệu: Dùng bích thép cho môi trường nước biển gây ăn mòn điện hóa cực nhanh, chỉ sau 3-6 tháng hệ thống sẽ bị thủng.

• Dùng sai Gasket: Sử dụng gioăng cao su chịu nhiệt kém cho hệ thống hơi nóng, khiến gioăng bị "mủn" nhanh chóng.

CTA mềm: Nếu bạn chưa chắc chắn tiêu chuẩn nào phù hợp với dự án hiện tại, hãy kiểm tra kỹ bản vẽ piping hoặc liên hệ với chuyên gia kỹ thuật trước khi lên đơn đặt hàng.

Cách Chọn DIN PN10 Flange Phù Hợp (Checklist)

Để chọn đúng mặt bích, hãy thực hiện theo checklist sau:

• ✅ Kích thước (DN): Đường ống của bạn là DN bao nhiêu? (Ví dụ: DN100 tương đương ống phi 114mm).

• ✅ Môi chất: Nước sạch (Thép mạ kẽm/Inox), Hóa chất (Inox 316), Nước thải (Thép/Inox).

• ✅ Nhiệt độ: Nếu trên 100°C, cần xem xét độ dày bích inox hoặc chuyển sang PN16 để tăng hệ số an toàn.

• ✅ Kiểu kết nối: Cần hàn trượt (Slip-on) cho nhanh hay hàn cổ (Weld neck) để chịu áp?

• ✅ Tiêu chuẩn đồng bộ: Toàn bộ van, khớp nối trong hệ thống đã chuẩn DIN PN10 chưa?

Lưu Ý Khi Lắp Đặt DIN PN10 Flange

Quy trình lắp đặt quyết định 50% độ bền của mối nối:

1. Làm sạch bề mặt: Đảm bảo bề mặt RF không bị trầy xước sâu hoặc dính tạp chất.

2. Căn chỉnh (Alignment): Hai mặt bích phải song song và đồng tâm trước khi đút bulong. Tuyệt đối không dùng bulong để kéo hai mặt bích lệch lại gần nhau.

3. Siết bulong đối xứng: Siết theo hình sao hoặc đối chóp (1-3, 2-4) để lực nén lên gioăng đều nhất.

4. Kiểm tra Torque: Không siết quá lực gây đứt bulong hoặc làm bẹp gioăng quá mức.

5. Test áp: Sau khi lắp xong, cần chạy thử ở áp suất 1.5 lần áp suất vận hành để kiểm tra rò rỉ.

FAQ: Câu Hỏi Thường Gặp Về DIN PN10 Flange

1. DIN PN10 flange chịu được bao nhiêu áp lực?

Nó chịu được tối đa 10 bar (tương đương 10kg/cm²) trong điều kiện nhiệt độ bình thường.

2. DIN PN10 có dùng được cho hơi nóng không?

Có thể dùng cho hơi bão hòa nhiệt độ thấp, nhưng thường người ta ưu tiên PN16 hoặc PN25 cho hệ thống hơi để đảm bảo an toàn tuyệt đối khi nhiệt độ tăng cao làm giảm độ bền thép.

3. Mặt bích DIN PN10 và ANSI Class 150 có giống nhau không?

Không. Chúng hoàn toàn khác nhau về PCD và số lỗ bulong. Không thể lắp lẫn.

4. Nên dùng inox hay thép mạ kẽm?

Nếu hệ thống nước sạch thông thường hoặc PCCC, thép mạ kẽm là đủ. Nếu dẫn thực phẩm, nước uống hoặc hóa chất, bắt buộc dùng Inox 304/316.

5. DIN PN10 có phù hợp hệ thống nước sạch không?

Rất phù hợp. Đây là tiêu chuẩn phổ biến nhất trong các công trình cấp nước tại Việt Nam hiện nay.

Tổng Kết Về DIN PN10 Flange

DIN PN10 flange là giải pháp kết nối đường ống bền bỉ, kinh tế và đạt tiêu chuẩn quốc tế. Việc lựa chọn đúng vật liệu và tuân thủ quy trình lắp đặt không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn giảm thiểu tối đa chi phí bảo trì dài hạn.

Để đảm bảo hiệu quả cao nhất cho công trình, hãy luôn chọn các nhà cung cấp uy tín có đầy đủ chứng chỉ chất lượng.
