25A Flange Là Gì? Cẩm Nang Chuyên Sâu Về Mặt Bích Phi 34

Trong ngành công nghiệp piping (đường ống), việc hiểu rõ các tiêu chuẩn kích thước là yếu tố sống còn để đảm bảo an toàn hệ thống. 25A flange (mặt bích 25A) là một trong những linh kiện kết nối phổ biến nhất, đóng vai trò như "khớp nối xương sống" trong các hệ thống dẫn chất lỏng và khí.

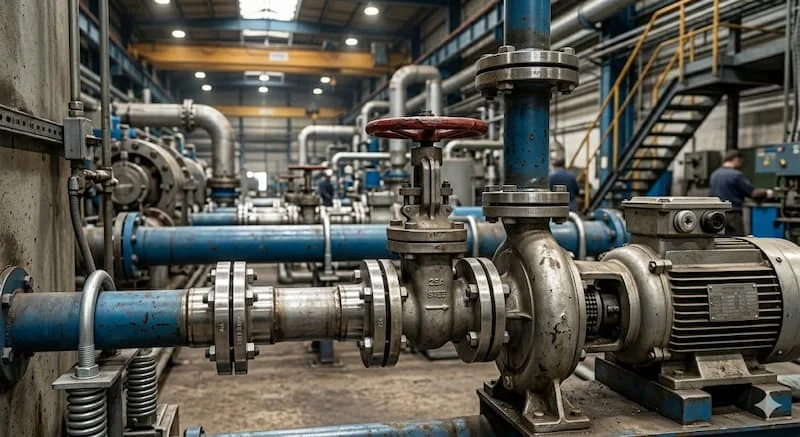

Mặt bích 25A là phụ kiện cơ khí dạng đĩa, được dùng để kết nối các đoạn ống, van hoặc máy bơm có kích thước định danh DN25 (tương đương đường kính ngoài ống xấp xỉ 34mm hoặc 1 inch). Sản phẩm giúp tạo ra một hệ thống kín khít thông qua việc siết chặt các bulong và vòng đệm gasket.

Nguyên Lý Hoạt Động Của 25A Flange

Cơ chế vận hành của mặt bích 25A dựa trên nguyên lý nén ép tạo độ kín. Khi hai mặt bích được áp sát vào nhau, một vòng đệm (gasket) sẽ được đặt ở giữa. Thông qua lực siết từ hệ thống bulong đối xứng, vòng đệm bị biến dạng và lấp đầy các khe hở li ti trên bề mặt sealing, ngăn chặn môi chất rò rỉ ra ngoài.

Vai trò của Gasket và Kiểm soát Áp lực

Gasket không chỉ là vật đệm; nó là yếu tố quyết định khả năng chịu áp của mối nối. Với kích thước 25A, diện tích bề mặt tiếp xúc tương đối nhỏ, do đó lực siết phải được tính toán chính xác. Nếu siết quá chặt, gasket có thể bị dập; nếu quá lỏng, áp suất dòng chảy sẽ dễ dàng phá vỡ liên kết.

Tại sao cần tuân thủ đúng tiêu chuẩn?

Một sai lầm phổ biến là lắp lẫn các mặt bích có cùng kích thước 25A nhưng khác tiêu chuẩn (ví dụ lắp mặt bích JIS 10K vào hệ thống ANSI 150). Dù đường kính lỗ ống có thể khớp, nhưng PCD (Pitch Circle Diameter) – khoảng cách tâm các lỗ bulong – thường khác nhau. Việc cố tình "độ" hoặc khoan lại lỗ sẽ làm yếu cấu trúc chịu lực, dẫn đến nứt vỡ dưới tác động của nhiệt độ và áp suất cao.

Các Loại mặt bích 25A Phổ Biến Trong Công Nghiệp

Tùy vào điều kiện làm việc (áp suất, nhiệt độ, môi chất), kỹ sư sẽ lựa chọn loại mặt bích phù hợp để tối ưu chi phí và hiệu năng.

1. Slip On Flange (Mặt bích hàn trượt): Đây là loại phổ biến nhất cho kích thước 25A. Ống được xỏ vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt và giá thành rẻ.

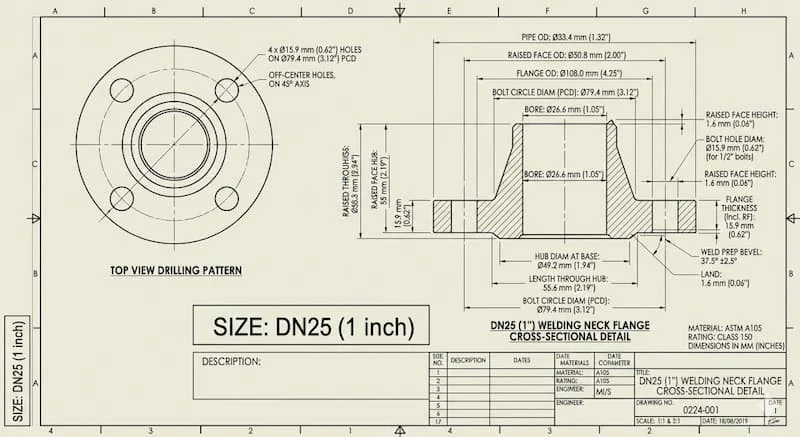

2. Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài vát mép để hàn đối đầu với ống. Loại này có khả năng chịu áp suất cực cao và chống rung động tốt, thường dùng trong các hệ thống hơi nóng hoặc hóa chất áp lực lớn.

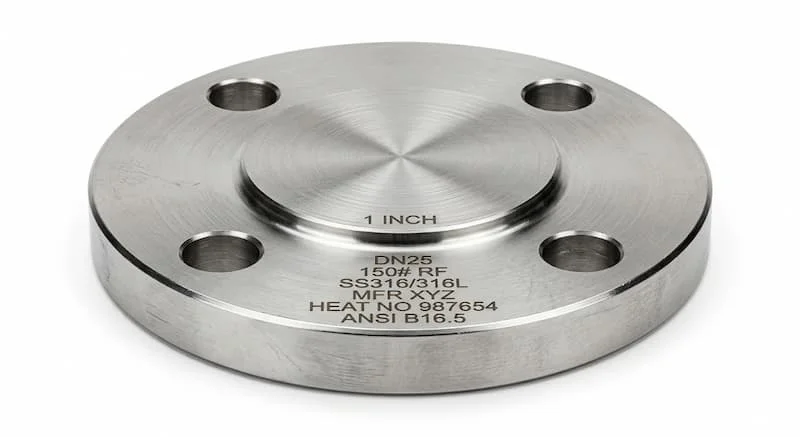

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cổng chờ, cho phép dễ dàng mở rộng hệ thống sau này hoặc vệ sinh đường ống.

4. Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ, nơi việc thi công hàn bị nghiêm cấm.

Bảng so sánh các loại mặt bích 25A

Thông Số Kỹ Thuật Chi Tiết Của mặt bích 25A

Để lựa chọn chính xác mặt bích 25A, bạn cần nắm rõ các thông số vật lý và định danh vật liệu. Một sai sót nhỏ về độ dày hoặc tiêu chuẩn áp suất có thể dẫn đến hậu quả nghiêm trọng khi vận hành.

Kích thước tiêu chuẩn (Tham khảo hệ JIS 10K)

• Đường kính định danh: DN25 (25A)

• Đường kính ngoài (D): 125mm

• Khoảng cách tâm lỗ bulong (PCD): 90mm

• Số lỗ bulong: 4 lỗ

• Đường kính lỗ bulong: 19mm

• Độ dày (T): 14mm

Vật liệu chế tạo phổ biến

• Inox (SS304/SS316): Chống ăn mòn tuyệt vời, dùng cho thực phẩm, hóa chất và môi trường biển.

• Thép Carbon (A105, Q235): Chịu lực tốt, giá thành rẻ, thường được sơn đen hoặc mạ kẽm để chống gỉ sét.

• Nhựa (PVC/PPR): Dùng cho các hệ thống xử lý nước thải hoặc hóa chất nồng độ thấp.

Mặt bích 25A Khác Gì DIN, JIS Và ANSI?

Đây là phần "Insight" quan trọng nhất. Thuật ngữ 25A thường bắt nguồn từ tiêu chuẩn JIS (Nhật Bản). Tuy nhiên, trên thị trường Việt Nam, khách hàng thường nhầm lẫn giữa các tiêu chuẩn quốc tế:

• JIS (Japanese Industrial Standards): Thường ký hiệu là 5K, 10K, 16K, 20K. Khoảng cách lỗ bulong của JIS 25A sẽ khác hoàn toàn với ANSI.

• ANSI/ASME (Hoa Kỳ): Ký hiệu Class 150, 300, 600... Mặt bích ANSI thường dày hơn và chịu áp lực vượt trội hơn so với các tiêu chuẩn tương ứng khác.

• DIN (Đức/Châu Âu): Ký hiệu PN10, PN16, PN25... Tiêu chuẩn này tập trung vào độ chính xác cơ khí cao và độ bền vật liệu.

Lưu ý cực kỳ quan trọng: Bạn không thể lắp một mặt bích 25A tiêu chuẩn JIS 10K vào một chiếc van tiêu chuẩn ANSI Class 150 dù cả hai đều dành cho ống 1 inch. Các lỗ bulong sẽ không trùng khớp nhau.

Tại Sao mặt bích 25A Được Dùng Nhiều Trong Công Nghiệp?

Kích thước 25A (1 inch) được coi là "tỷ lệ vàng" trong nhiều hệ thống dẫn động. Nó đủ lớn để đảm bảo lưu lượng cho các nhánh phụ, nhưng cũng đủ nhỏ để thao tác lắp đặt bằng tay một cách dễ dàng.

• Tính phổ biến: Hầu hết các thiết bị như đồng hồ đo lưu lượng, van điều khiển, bơm ly tâm nhỏ đều có cổng kết nối 25A.

• Tối ưu chi phí: So với các kích thước lớn, mặt bích 25A có chi phí vật liệu và phụ kiện đi kèm (bulong, gasket) rất rẻ.

• Ứng dụng đa năng:

  • HVAC: Hệ thống điều hòa trung tâm, chiller.

  • PCCC: Các đường nhánh cấp nước chữa cháy cho vách tường.

  • Thực phẩm: Đường ống dẫn sữa, nước giải khát (thường dùng inox 316).

  • Hơi nóng: Các đường dẫn hơi bão hòa trong nhà máy may mặc, nhuộm.

Những Sai Lầm Thường Gặp Khi Chọn mặt bích 25A

Dựa trên kinh nghiệm cung ứng vật tư piping, chúng tôi đúc kết những sai lầm có thể gây lãng phí hàng chục triệu đồng:

1. Nhầm lẫn kích thước: Nghĩ 25A là đường kính ngoài 25mm. Thực tế, 25A tương ứng ống phi 34mm.

2. Chọn sai vật liệu: Dùng mặt bích thép mạ kẽm cho môi trường hóa chất dẫn đến ăn mòn thủng ống chỉ sau vài tháng.

3. Bỏ qua tiêu chuẩn áp suất: Hệ thống vận hành ở 15 bar nhưng lại chọn mặt bích PN10 (chịu tối đa 10 bar).

4. Siết bulong không đều: Không tuân thủ sơ đồ siết đối xứng dẫn đến vênh mặt bích và xì gasket ngay khi test áp lực.

Chuyên gia khuyên: “Luôn kiểm tra tiêu chuẩn hệ thống piping hiện tại (JIS, ANSI hay DIN) trước khi đặt mua flange để tránh tình trạng hàng về không lắp vừa.”

Hướng Dẫn Cách Chọn Và Lắp Đặt mặt bích 25A Phù Hợp

Checklist chọn mua:

• Môi chất là gì? (Nước dùng thép, hóa chất dùng inox).

• Áp suất tối đa bao nhiêu? (Chọn PN10, PN16 hay Class 150).

• Kiểu kết nối? (Cần hàn trượt, hàn cổ hay vặn ren).

• Tiêu chuẩn thiết bị sẵn có? (Van đang dùng tiêu chuẩn gì thì mua mặt bích tiêu chuẩn đó).

Lưu ý khi lắp đặt:

1. Alignment (Căn chỉnh): Đảm bảo hai đầu ống đồng tâm trước khi siết. Không dùng lực của bulong để kéo hai đầu ống lại gần nhau.

2. Thứ tự siết: Siết theo hình sao (đối xứng) để lực ép phân bổ đều lên bề mặt gasket.

3. Vệ sinh bề mặt: Đảm bảo mặt bích không có vết xước sâu hoặc bụi bẩn trước khi đặt vòng đệm.

FAQ: Câu Hỏi Thường Gặp Về mặt bích 25A

1. 25A flange có phải là DN25 không?

Đúng. 25A là cách gọi theo hệ Inch/Metric của Nhật (JIS), tương đương với DN25 theo tiêu chuẩn châu Âu và quốc tế.

2. 25A flange dùng cho ống phi bao nhiêu?

Dùng cho ống có đường kính ngoài (OD) là 34mm (hoặc 33.4mm tùy theo độ dày ống).

3. Nên chọn inox 304 hay thép mạ kẽm?

Nếu dùng cho nước sạch, khí nén thông thường, thép mạ kẽm là đủ để tiết kiệm chi phí. Nếu dùng cho thực phẩm, nước thải hoặc môi trường ngoài trời gần biển, inox 304 là bắt buộc.

4. 25A flange có dùng cho nước nóng được không?

Hoàn toàn được, nhưng bạn cần lưu ý chọn loại gasket chịu nhiệt (như Teflon hoặc Graphite) thay vì cao su thông thường.

Kết Luận

Mặt bích 25A là một thành phần nhỏ nhưng đóng vai trò quyết định đến sự an toàn và ổn định của toàn bộ hệ thống piping. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn JIS, ANSI, DIN cũng như lựa chọn đúng vật liệu sẽ giúp bạn tránh được những rủi ro rò rỉ và lãng phí không đáng có.

Nếu bạn đang băn khoăn về tiêu chuẩn kỹ thuật cho dự án của mình, đừng ngần ngại liên hệ với các đơn vị cung ứng chuyên nghiệp để được tư vấn chính xác nhất đối với 25A Flange.
