Tổng Quan Về Mặt Bích Tiêu Chuẩn DIN: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Vì sao phải chọn đúng mặt bích tiêu chuẩn DIN?

Trong thực tế vận hành, một hệ thống đường ống thường sử dụng các loại van hoặc thiết bị kết nối bằng mặt bích tiêu chuẩn DIN. Tuy nhiên, khi tiến hành thay thế hoặc lắp đặt mới, người dùng thường chỉ chăm chăm quan tâm đến kích thước danh nghĩa DN mà bỏ qua các yếu tố kỹ thuật khác. Kết quả là sau khi mua về, họ lại phát hiện ra hàng loạt lỗi không thể lắp ghép: khoảng cách lỗ bulong không khớp, đường kính ngoài khác biệt, số lượng lỗ không tương ứng, áp suất danh nghĩa lệch pha hoặc mặt bích hoàn toàn không thể ăn khớp với hệ thống ống và van hiện có.

Từ thực trạng đó, câu hỏi đặt ra là: “Cùng DN thì hai mặt bích có chắc chắn lắp được với nhau không?” Câu trả lời ngắn gọn là không nhất thiết. Để đảm bảo sự tương thích tuyệt đối, bạn phải xem xét đồng thời nhiều yếu tố bao gồm: Tiêu chuẩn + DN + PN + kiểu mặt bích + kích thước thực tế. Việc nắm vững những nguyên tắc này sẽ giúp công trình tránh được những rủi ro lãng phí thời gian và chi phí đổi trả.

Kiến thức nền

Mặt bích tiêu chuẩn DIN là gì?

Mặt bích tiêu chuẩn DIN là các loại mặt bích được thiết kế và sản xuất theo hệ tiêu chuẩn DIN (Deutsches Institut für Normung - Tiêu chuẩn Công nghiệp Đức) hoặc các tiêu chuẩn châu Âu tương ứng (EN/DIN-EN), nhằm tạo ra phương thức kết nối có kích thước và đặc tính kỹ thuật thống nhất giữa đường ống, van, thiết bị và các phụ kiện trên cùng một hệ thống.

Việc tiêu chuẩn hóa giúp các bộ phận từ các nhà sản xuất khác nhau vẫn có thể lắp khít vào nhau một cách hoàn hảo. Tuy nhiên, trong chuyên môn kỹ thuật, khi làm việc với các dự án lớn, bạn cần phân biệt rõ ràng giữa các phiên bản DIN cổ điển và tiêu chuẩn EN/DIN-EN hiện đại thay vì gọi gộp mọi thứ một cách tuyệt đối. Thiết bị này đóng vai trò then chốt trong việc tạo ra mối nối chắc chắn, chịu lực tốt và dễ dàng tháo lắp khi cần bảo trì, kiểm tra đường ống.

Cấu tạo và nguyên lý kết nối của mặt bích DIN

Một sản phẩm hoàn chỉnh được cấu thành từ các thành phần cơ bản: thân mặt bích, vòng lỗ bulong, lỗ tâm (đường kính trong) và bề mặt làm kín . Nguyên lý kết nối dựa trên cơ chế kẹp chặt: hai mặt bích được đặt đối diện nhau, kẹp một lớp gioăng làm kín ở giữa, sau đó siết chặt hệ thống bulong và đai ốc để tạo lực ép lớn, bít kín mọi khe hở.

Sự chính xác của các thông số như kích thước vòng lỗ (PCD), số lượng lỗ và đường kính lỗ đóng vai trò quyết định. Chỉ cần một sai số nhỏ ở các vị trí này, hai mặt bích dù mang cùng thông số DN cũng trở nên bất khả thi trong việc ghép nối, gây gián đoạn tiến độ thi công công trình.

Phân tích chuyên sâu

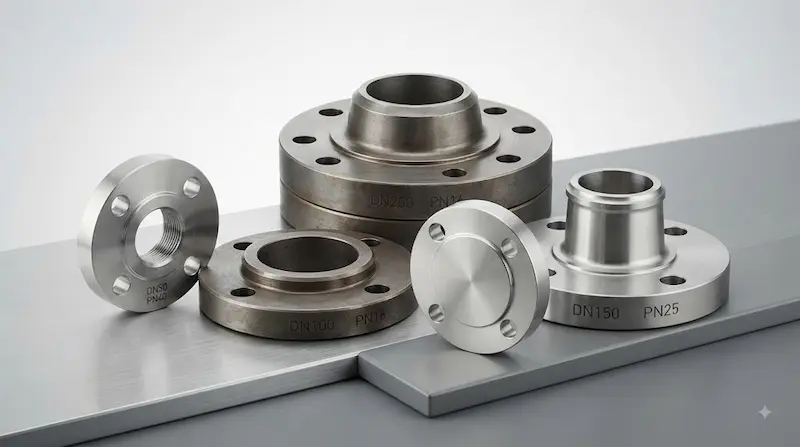

Các loại mặt bích tiêu chuẩn DIN phổ biến

Tùy thuộc vào phương thức kết nối và yêu cầu của hệ thống đường ống, sản phẩm được phân thành các dạng chính sau:

Mặt bích hàn cổ (Weld Neck Flange): Có phần cổ hàn dài, giúp giảm thiểu ứng suất tập trung, chuyên dùng cho các hệ thống công nghiệp nặng, áp suất và nhiệt độ cao.

Mặt bích hàn trượt (Slip-On Flange): Thiết kế trượt trực tiếp vào đầu ống rồi thực hiện hàn cố định cả trong lẫn ngoài, dễ căn chỉnh khi lắp đặt.

Mặt bích ren (Threaded Flange): Kết nối bằng hệ thống ren trong, tiện lợi cho các vị trí không thể thi công hàn xì.

Mặt bích mù (Blind Flange): Không có lỗ thông dòng ở tâm, dùng để bịt kín đầu cuối đường ống hoặc cô lập tạm thời các nhánh chưa sử dụng.

Mặt bích lỏng (Lap Joint Flange): Thường đi kèm với đoạn ống ngắn (stub end), cho phép xoay linh hoạt, rất thuận tiện cho việc tháo lắp bảo dưỡng.

Mặt bích hàn socket (Socket Weld Flange): Thường dùng cho đường ống có kích thước nhỏ, chịu áp suất cao.

PN10, PN16, PN25, PN40 trên mặt bích DIN nghĩa là gì?

Thuật ngữ PN viết tắt của Pressure Nominal - cấp áp suất danh nghĩa của thiết bị. Các mức thường gặp trong hệ thống DIN bao gồm PN6, PN10, PN16, PN25 và PN40. Tuy nhiên, một sai lầm phổ biến là hiểu cứng nhắc rằng mặt bích PN16 luôn chịu được chính xác áp suất 16 bar trong mọi điều kiện vận hành.

Thực tế, khả năng chịu áp lực làm việc của mặt bích còn phụ thuộc mật thiết vào:

• Vật liệu chế tạo (thép carbon, inox, hợp kim...).

• Nhiệt độ môi trường và nhiệt độ lưu chất bên trong ống.

• Tiêu chuẩn sản xuất cụ thể và quy cách gia công của nhà sản xuất.

  Việc nắm vững bản chất này giúp các kỹ sư lựa chọn thiết bị an toàn, tránh tình trạng nứt vỡ bích do quá áp nhiệt độ cao.

Bảng kích thước mặt bích DIN theo DN

Dưới đây là bảng tóm tắt thông số kỹ thuật tiêu chuẩn thường dùng để đối chiếu sơ bộ:

Những thông số quan trọng trên mặt bích tiêu chuẩn DIN

Để đọc hiểu một bản vẽ kỹ thuật hoặc datasheet, bạn cần nắm rõ các thông số cốt lõi sau:

• DN (Diameter Nominal): Kích thước danh nghĩa của đường ống.

• PN (Pressure Nominal): Cấp áp suất làm việc định mức.

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ xỏ bulong.

• Số lượng lỗ & Đường kính lỗ: Quyết định độ tương thích của bulong liên kết.

• Độ dày: Thể hiện khả năng chịu lực và khối lượng của bích.

• Bề mặt làm kín (Facing): Kiểu bề mặt tiếp xúc (FF, RF, mặt rãnh...) để giữ gioăng chống rò rỉ.

So sánh và giải thích “tại sao”

Mặt bích DIN khác gì mặt bích JIS và ANSI?

Một điểm cực kỳ quan trọng cần lưu ý: DN50 DIN hoàn toàn không có nghĩa là sẽ lắp được với DN50 JIS hay ANSI. Khoảng cách tâm lỗ (PCD) và số lượng lỗ bulong giữa các hệ tiêu chuẩn này hoàn toàn khác nhau. Khi thay thế thiết bị, bắt buộc phải đo đạc lại các thông số thực tế thay vì chỉ nhìn vào con số DN quy ước.

Vì sao cùng DN nhưng mặt bích vẫn có thể không lắp được?

Giả sử bạn cầm trên tay hai thiết bị cùng ghi thông số DN100, nhưng khi đưa vào lắp ráp lại không thể xỏ vừa bulong. Nguyên nhân sâu xa là do chúng khác biệt về:

• Thuộc hai hệ tiêu chuẩn hoàn toàn khác nhau (Ví dụ: DIN và JIS).

• Khác biệt về cấp áp suất (PN10 so với PN16 có thể có số lượng lỗ hoặc đường kính PCD khác nhau).

• Độ dày thân bích và kiểu bề mặt làm kín không tương thích.

Do đó, DN chỉ là một trong nhiều thông số kỹ thuật dùng để định hình, hoàn toàn không đủ điều kiện để khẳng định khả năng lắp ghép chính xác của hai mặt bích.

Ứng dụng thực tế

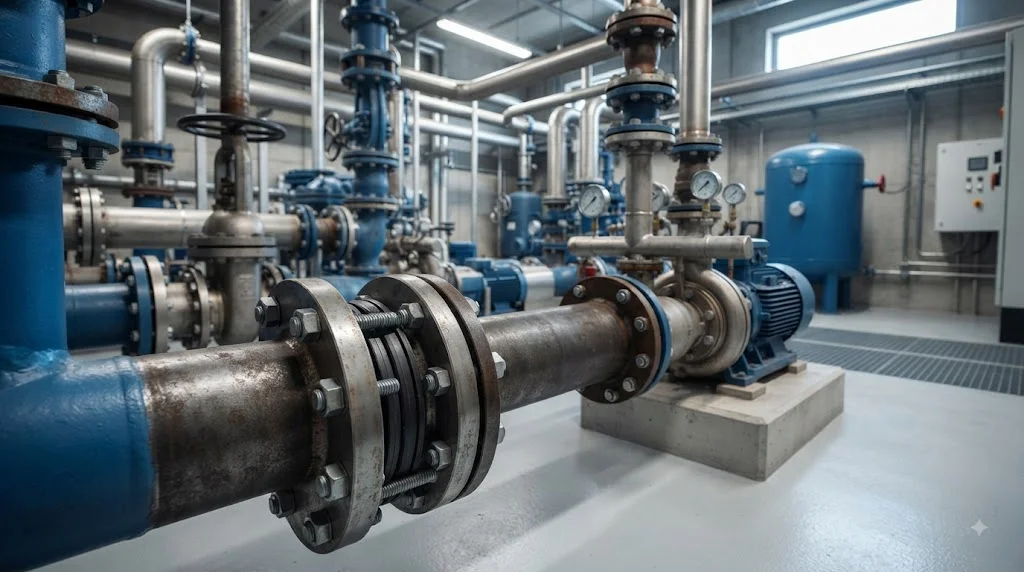

Mặt bích tiêu chuẩn DIN được sử dụng ở đâu?

Sự đa dạng về chủng loại và độ bền cao giúp thiết bị này hiện diện rộng rãi trong nhiều lĩnh vực kỹ thuật:

• Hệ thống cấp thoát nước đô thị và nhà máy xử lý nước thải.

• Hệ thống điều hòa không khí, thông gió và làm mát (HVAC).

• Các đường ống dẫn dầu khí, hóa chất trong nhà máy công nghiệp nặng.

• Trạm bơm phòng cháy chữa cháy, hệ thống hơi nóng, khí nén áp lực cao.

• Các thiết bị trao đổi nhiệt, bồn chứa áp lực và van công nghiệp quy mô lớn

Việc lựa chọn đúng loại mặt bích phụ thuộc hoàn toàn vào áp suất làm việc thực tế của toàn bộ dây chuyền công nghệ và tiêu chuẩn thiết kế ban đầu của kỹ sư hệ thống.

Những sai lầm thường gặp khi chọn mặt bích DIN

Chỉ nhìn vào thông số DN: Đây là lỗi phổ biến nhất dẫn đến việc mua nhầm hàng không lắp được.

Nhầm lẫn PN với áp suất làm việc tuyệt đối: Bỏ qua yếu tố nhiệt độ môi trường làm giảm khả năng chịu lực thực tế của bích.

Ghép nối DIN với JIS hoặc ANSI theo cảm tính: Tin rằng cùng kích thước danh nghĩa thì kiểu gì cũng ép vào được.

Không kiểm tra bề mặt làm kín: Dẫn đến việc chọn sai loại gioăng, gây rò rỉ lưu chất ra môi trường ngoài.

Sai lệch thông số PCD: Dẫn đến việc lệch tâm lỗ bulong, không thể xiết ốc cố định.

Chọn sai vật liệu chế tạo: Dùng bích thép thường cho môi trường hóa chất ăn mòn mạnh, làm tuổi thọ hệ thống giảm sút nghiêm trọng.

Hướng dẫn / Checklist

Cách chọn mặt bích tiêu chuẩn DIN đúng kích thước

Để đảm bảo an toàn tuyệt đối cho công trình, hãy tuân thủ quy trình 7 bước chuẩn kỹ thuật sau đây:

• Bước 1: Xác định đường kính ống: Đo đạc và làm rõ thông số kích thước danh nghĩa (DN) của đường ống hiện hữu [chèn link: hướng dẫn đo đường kính ống kỹ thuật].

• Bước 2: Xác định tiêu chuẩn: Kiểm tra xem hệ thống đang dùng chuẩn DIN/EN hay một tiêu chuẩn quốc tế khác.

• Bước 3: Xác định áp suất PN: Tra cứu mức áp suất yêu cầu của hệ thống (PN10, PN16, PN25, PN40...).

• Bước 4: Chọn kiểu mặt bích: Quyết định dùng dạng hàn cổ, slip-on, mặt bích mù hay dạng ren tùy theo vị trí lắp đặt.

• Bước 5: Đo đạc kích thước thực tế: Kiểm tra kỹ các thông số cơ học bao gồm:

  • Đường kính ngoài (OD).

  • Đường kính vòng tâm lỗ bulong (PCD).

  • Số lượng lỗ xỏ bulong.

  • Đường kính lỗ và độ dày thân bích.

• Bước 6: Kiểm tra bề mặt làm kín: Đảm bảo bề mặt bích tương thích hoàn toàn với đối tác kết nối và chủng loại gioăng đệm.

• Bước 7: Đối chiếu catalogue: So sánh lại với tài liệu kỹ thuật chính hãng trước khi chính thức đặt mua hàng.

Checklist trước khi mua mặt bích DIN

•  Đã xác định chính xác kích thước DN của hệ thống.

•  Đã làm rõ cấp áp suất yêu cầu (PN).

•  Đã xác định tiêu chuẩn DIN/EN cụ thể của sản phẩm.

• Đã chọn đúng kiểu mặt bích (hàn cổ, mù, slip-on...).

•  Đã kiểm tra đường kính ngoài (OD) thực tế.

•  Đã đo đạc chuẩn xác đường kính vòng tâm lỗ (PCD).

•  Đã đếm đúng số lượng lỗ bulong trên thiết bị.

•  Đã kiểm tra đường kính lỗ xỏ bulong.

•  Đã xác thực độ dày thân mặt bích.

•  Đã kiểm tra mác vật liệu chế tạo (thép, inox...).

•  Đã kiểm tra bề mặt làm kín (RF, FF...).

•  Đã đánh giá khả năng tương thích với van và ống hiện có.

•  Đã đối chiếu thông tin qua catalogue nhà sản xuất.

FAQ

Mặt bích tiêu chuẩn DIN là gì?

Đây là loại mặt bích được thiết kế và sản xuất tuân thủ hệ thống tiêu chuẩn kỹ thuật DIN của Đức hoặc tiêu chuẩn châu Âu tương ứng (EN), nhằm đảm bảo tính đồng bộ về kích thước và khả năng kết nối chính xác trong hệ thống đường ống.

PN16 trên mặt bích DIN nghĩa là gì?

PN16 biểu thị cấp áp suất danh nghĩa chịu lực của mặt bích ở điều kiện tiêu chuẩn. Tuy nhiên, khả năng làm việc thực tế của bích sẽ thay đổi tùy thuộc vào mác vật liệu cấu thành, nhiệt độ vận hành và các yếu tố ngoại cảnh khác của hệ thống.

DN100 DIN có lắp được với DN100 JIS không?

Tuyệt đối không nên mặc định là được. Hai hệ tiêu chuẩn này có sự chênh lệch rõ rệt về đường kính vòng tâm lỗ bulong (PCD) và số lượng lỗ, khiến chúng không thể ghép nối trực tiếp với nhau nếu không có phụ kiện chuyển đổi.

Mặt bích DIN có những loại nào phổ biến?

Hệ thống DIN bao gồm nhiều chủng loại đáp ứng các mục đích khác nhau như mặt bích hàn cổ (Weld Neck), mặt bích hàn trượt (Slip-On), mặt bích mù (Blind), mặt bích ren (Threaded) và mặt bích lỏng (Lap Joint).

Làm sao để chọn đúng mặt bích DIN cho công trình?

Bạn cần tiến hành xác định đồng thời các yếu tố: tiêu chuẩn kỹ thuật, kích thước DN, cấp áp suất PN, kiểu mặt bích, chất liệu vật liệu, đồng thời đo đạc kiểm tra kỹ các thông số cơ học như PCD, số lượng lỗ bulong và đường kính lỗ trước khi đặt hàng.

Kết luận: Chọn mặt bích DIN không chỉ dựa vào DN

Tóm lại, mặt bích tiêu chuẩn DIN đóng vai trò vô cùng quan trọng trong việc duy trì sự kín khít và vững chắc cho toàn bộ hệ thống đường ống công nghiệp cũng như dân dụng. Điểm cốt lõi cần ghi nhớ là kích thước DN chỉ là một thông số ban đầu, hoàn toàn không đủ để định đoạt khả năng lắp ghép của thiết bị. Khi mua sắm hoặc thay thế, kỹ sư và người mua hàng cần kiểm tra đồng thời các yếu tố gồm DN, cấp áp suất PN, tiêu chuẩn kỹ thuật, kiểu dáng mặt bích, khoảng cách tâm lỗ PCD, kích thước lỗ bulong và bề mặt làm kín. Việc đối chiếu kỹ lưỡng với catalogue chính hãng sẽ giúp hệ thống vận hành an toàn, bền bỉ và không gặp phải các sự cố sai lệch kỹ thuật đáng tiếc.
