Van an toàn DN32: Hướng dẫn lựa chọn, nguyên lý và thông số kỹ thuật chuẩn xác

Van an toàn DN32 dùng để làm gì?

Trong các hệ thống đường ống hơi, nước nóng, khí nén hoặc những thiết bị chịu áp lực cao, áp suất dòng chảy đôi khi có thể tăng đột ngột vượt quá mức cho phép do sự cố vận hành hoặc nhiệt độ thay đổi. Nếu không có cơ cấu bảo vệ phù hợp, đường ống và thiết bị sẽ phải chịu tải vượt thiết kế, dẫn đến nguy cơ nứt vỡ, rò rỉ hoặc cháy nổ nguy hiểm.

Đây chính là lúc van an toàn dn32 đóng vai trò là "lớp khiên" bảo vệ cốt lõi cho toàn bộ hệ thống.

Tuy nhiên, việc trang bị thiết bị này không đơn giản chỉ là chọn đại một sản phẩm có gắn mác kích cỡ. Bạn sẽ cần phải làm rõ nhiều vấn đề quan trọng như: cỡ DN32 thực chất là gì? Van có cơ chế tự động xả áp ra sao? Khi nào thì van bắt đầu mở và áp suất cài đặt bao nhiêu là chuẩn? Liệu chỉ chọn theo thông số DN32 đã đủ điều kiện vận hành hay chưa?

Kiến thức nền

Van an toàn DN32 là gì?

Van an toàn dn32 là thiết bị bảo vệ hệ thống đường ống và thiết bị chịu áp, có kích thước danh nghĩa DN32 và được thiết kế để tự động xả môi chất khi áp suất đạt hoặc vượt ngưỡng cài đặt theo thông số của van. Mục đích chính là hạn chế tình trạng quá áp gây ảnh hưởng đến thiết bị và hệ thống.

Khác với các dòng van đóng/mở thông thường vốn chỉ dùng để chặn hoặc điều tiết dòng chảy bằng tay hay động cơ điện/khí nén, van an toàn dn32 hoạt động hoàn toàn tự động dựa trên áp lực cơ học của dòng chảy bên trong.

Ký hiệu "DN32" biểu thị kích thước danh nghĩa của van. Tuy nhiên, bạn không nên nhầm lẫn nghĩ rằng mọi chi tiết đo đạc trên thân van đều có con số chính xác tuyệt đối là 32 mm, bởi kích thước này còn phụ thuộc vào tiêu chuẩn sản xuất và kiểu kết nối ren hay mặt bích. Do đó, việc xem xét thêm thông số áp suất là bắt buộc thay vì chỉ nhìn vào cỡ DN.

DN32 là bao nhiêu?

Thuật ngữ DN viết tắt cho cụm từ Diameter Nominal (đường kính danh nghĩa) trong hệ thống ống công nghiệp. Cỡ DN32 thường được quy ước cho hệ thống ống có đường kính ngoài tương đương khoảng 42 mm hoặc cỡ danh nghĩa 1-1/4 inch tùy theo tiêu chuẩn quốc tế.

Kích thước thực tế của thân van hoặc đường ống có thể chênh lệch nhẹ theo tiêu chuẩn sản xuất của từng hãng (như JIS, DIN, ANSI). Vì vậy, kỹ sư luôn khuyến cáo không nên đồng nhất con số DN32 với việc mọi kích thước đo thực tế đều chẵn 32 mm.

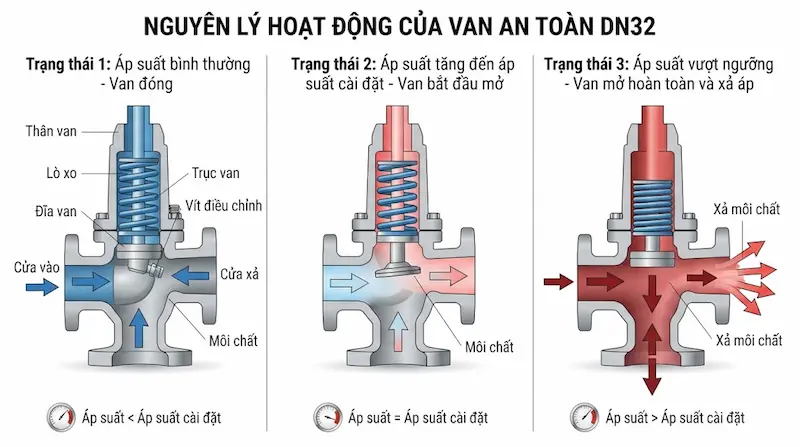

Nguyên lý hoạt động của van an toàn DN32

Hiểu được cơ chế vận hành của van an toàn dn32 giúp bạn kiểm soát hệ thống tốt hơn. Khi hệ thống hoạt động ở trạng thái bình thường, áp suất lưu chất thấp hơn lực nén của lò xo bên trong, giữ cho đĩa van đóng chặt ở cửa thoát.

Khi áp suất hệ thống tăng lên, lực tác động của môi chất lên đĩa van thắng được lực căng của lò xo, đẩy đĩa van dịch chuyển lên trên để mở cửa xả. Môi chất dư thừa được thoát ra ngoài giúp áp suất trong hệ thống giảm xuống. Khi áp suất hạ về ngưỡng an toàn, lực lò xo đẩy đĩa van đóng chặt trở lại.

Vì sao van tự động mở?

Hiện tượng mở van xảy ra khi lực đẩy của áp lực môi chất vượt qua lực giữ cơ học của lò xo. Sự cân bằng này được tính toán dựa trên diện tích tác dụng lên đĩa van và mức áp suất cài đặt từ trước.

Van đóng lại khi nào?

Van không đóng ngay lập tức khi áp suất vừa chớm giảm dưới điểm mở, mà cần đạt đến một khoảng chênh lệch áp suất nhất định (gọi là hiện tượng blowdown) để đĩa van kịp thời khít chặt vào bệ đỡ mà không gây ra hiện tượng rung giật hay rò rỉ lãng phí.

Phân tích chuyên sâu

Các loại van an toàn phổ biến

Phân loại theo kiểu kết nối

• Van an toàn nối ren: Lắp đặt tương đối thuận tiện, thích hợp cho các hệ thống quy mô vừa và nhỏ. Khi lắp, cần kiểm tra kỹ chuẩn ren để đảm bảo độ khít.

• Van an toàn mặt bích: Kết nối bằng hệ thống mặt bích chắc chắn, chuyên dùng cho các đường ống áp suất lớn, đòi hỏi độ kín tuyệt đối và khả năng chịu tải trọng cơ học cao.

Phân loại theo vật liệu

• Đồng: Dẫn nhiệt tốt, chống ăn mòn ổn định trong môi trường nước sạch, giá thành hợp lý.

• Gang: Chịu lực tốt, thích hợp cho hệ thống nước công nghiệp quy mô lớn nhưng kém bền trong môi trường axit.

• Thép / Inox: Độ bền cơ học cực cao, chịu được nhiệt độ và áp suất khắc nghiệt, chống ăn mòn tuyệt đối, chuyên dùng cho hơi quá nhiệt và hóa chất.

Phân loại theo môi chất

Mỗi model van an toàn được tinh chỉnh thiết kế riêng cho từng loại môi chất như nước, hơi nóng, khí nén hay hóa chất công nghiệp. Bạn tuyệt đối không thể dùng chung một model cho mọi môi chất khác nhau nếu không muốn van nhanh hỏng hoặc kẹt cơ cấu.

Thông số kỹ thuật

Thông số van an toàn  cần kiểm tra trước khi mua

Kích thước danh nghĩa và kiểu kết nối

Luôn kiểm tra kỹ quy cách DN32, thông số đường kính đầu vào - đầu ra, cũng như tiêu chuẩn kết nối ren hoặc bích để chắc chắn thiết bị lắp vừa vặn vào hệ thống ống chờ sẵn.

Áp suất cài đặt (Set Pressure)

Đây là thông số cốt lõi khi tìm mua van an toàn . Bạn cần xác định rõ áp suất làm việc bình thường của hệ thống, áp suất tối đa chịu tải của thiết bị được bảo vệ, từ đó quyết định mức áp suất cài đặt chính xác cho van.

Phân biệt Working Pressure và Set Pressure

• Working Pressure (Áp suất làm việc): Là mức áp suất mà hệ thống duy trì trong trạng thái vận hành bình thường hàng ngày.

• Set Pressure (Áp suất cài đặt): Là mức áp suất giới hạn mà tại đó van bắt đầu mở để xả áp bảo vệ hệ thống.

• Lưu ý: Set Pressure luôn phải cao hơn Working Pressure và thấp hơn áp suất chịu tải cực đại của thiết bị.

Nhiệt độ làm việc và Lưu lượng xả

Cần đối chiếu dải nhiệt độ tối đa của hệ thống hơi nóng, nước nóng hoặc dầu truyền nhiệt với giới hạn chịu nhiệt của vật liệu làm gioăng và thân van. Ngoài ra, cần lưu ý rằng kích thước DN32 không đồng nghĩa với một mức lưu lượng xả cố định; thông số này phụ thuộc vào hệ số xả (discharge coefficient) của từng model nhà sản xuất.

So sánh & giải thích “tại sao”

Van an toàn khác gì van giảm áp và van một chiều?

Vì sao không dùng van giảm áp thay cho van an toàn?

Nhiều người lầm tưởng hai thiết bị này có thể thay thế cho nhau. Trên thực tế, van giảm áp chỉ làm nhiệm vụ hạ áp suất đầu ra để bảo vệ các thiết bị phía sau, hoàn toàn không có khả năng xả bớt áp suất dư thừa khi hệ thống xảy ra sự cố tăng áp đột ngột. Do đó, việc lắp đặt van an toàn là yêu cầu bắt buộc mang tính kỹ thuật độc lập.

Có phải đường ống DN32 luôn cần van an toàn ?

Không nhất thiết. Kích thước của van an toàn phải được tính toán dựa trên lưu lượng cần xả, áp suất, môi chất và tiêu chuẩn thiết kế thực tế của thiết bị được bảo vệ, chứ không thể suy luận đơn giản là ống DN32 thì bắt buộc phải dùng van an toàn cỡ DN32.

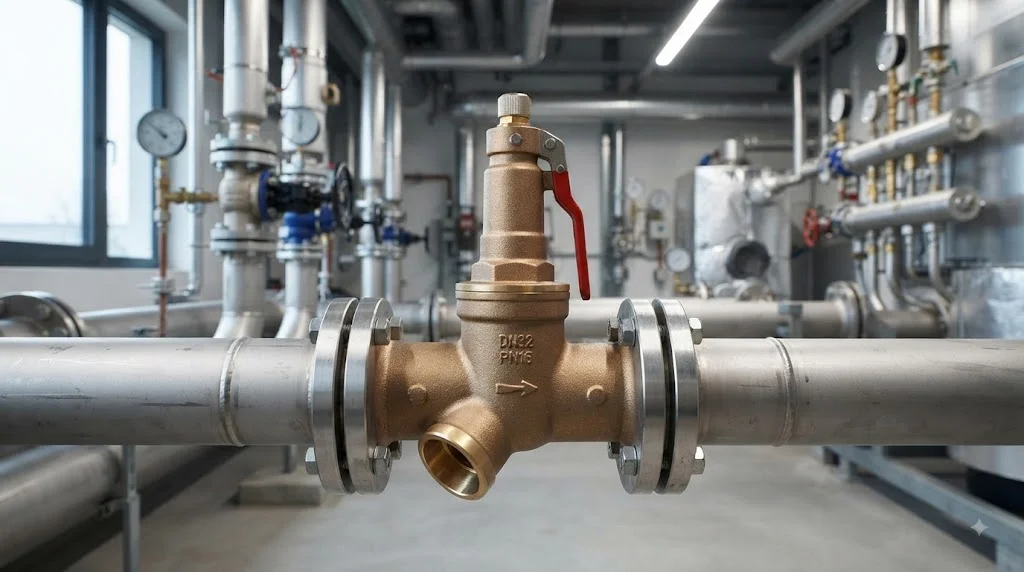

Ứng dụng thực tế

Van an toàn DN32 được sử dụng ở đâu?

Hệ thống hơi công nghiệp

Được lắp đặt phổ biến trên các nồi hơi (lò hơi), đường ống dẫn hơi chính và các thiết bị trao đổi nhiệt dùng hơi để ngăn chặn nguy cơ nổ bình áp lực do quá áp.

Hệ thống nước nóng dung tích lớn

Ứng dụng bảo vệ các bình nước nóng trung tâm, hệ thống lò hơi nước nóng công nghiệp hoặc các bồn chứa dung dịch chịu nhiệt độ cao.

Hệ thống khí nén áp lực

Lắp trên bình tích khí nén, máy nén khí trục vít cỡ vừa và các trạm phân phối khí để xả bớt khí nén khi áp suất vượt quá định mức an toàn.

Sai lầm thường gặp

7 sai lầm khi chọn và lắp van an toàn

Chỉ chọn theo kích thước DN32: Bỏ qua thông số áp suất và môi chất làm việc thực tế.

Chọn sai áp suất cài đặt: Cài đặt áp suất quá cao khiến van không kịp mở khi sự cố xảy ra, hoặc quá thấp khiến van xả liên tục gây thất thoát năng lượng.

Nhầm lẫn chức năng: Sử dụng nhầm van giảm áp hoặc van một chiều để thay thế cho van an toàn.

Không kiểm tra vật liệu: Lắp van có chất liệu không tương thích với môi chất có tính ăn mòn cao.

Lắp ngược hướng dòng chảy: Vi phạm chiều dòng chảy quy định của nhà sản xuất (nếu model có yêu cầu hướng lắp).

Bịt kín đường xả: Lắp đặt đường ống xả cản trở hoặc làm bí dòng xả của van, khiến van mất khả năng xả áp.

Bỏ qua kiểm tra định kỳ: Không bảo dưỡng, kiểm tra khả năng xả áp của van theo đúng khuyến cáo kỹ thuật.

Hướng dẫn / Checklist

Cách chọn van an toàn đúng kỹ thuật

• Bước 1: Xác định môi chất: Làm rõ hệ thống dùng nước, hơi, khí nén hay hóa chất.

• Bước 2: Xác định áp suất làm việc: Nắm rõ mức áp suất vận hành bình thường của hệ thống (bar hoặc psi).

• Bước 3: Xác định áp suất tối đa cho phép: Kiểm tra giới hạn chịu áp của thiết bị cần bảo vệ.

• Bước 4: Xác định áp suất cài đặt: Thiết lập thông số cài đặt van theo đúng tài liệu thiết kế kỹ thuật.

• Bước 5: Chọn kiểu kết nối: Quyết định chọn dạng nối ren hay mặt bích phù hợp với đường ống DN32.

• Bước 6: Chọn vật liệu: Cân nhắc đồng, gang, thép hoặc inox dựa trên nhiệt độ và tính chất môi chất.

• Bước 7: Kiểm tra catalogue nhà sản xuất: Đối chiếu kỹ các thông số mã hàng, dải áp suất và lưu lượng trước khi đặt mua.

Checklist lắp đặt van an toàn :

•  Đã chọn đúng model thiết bị.

•  Kích thước chuẩn DN32 phù hợp đường ống.

•  Kiểu kết nối ren/bích khớp hoàn toàn.

•  Tương thích tuyệt đối với môi chất.

•  Đã cài đặt đúng mức áp suất yêu cầu.

•  Lắp đúng chiều dòng chảy theo chỉ dẫn.

• Đường xả thông thoáng, không bị vật cản che khuất.

•  Đã kiểm tra không có hiện tượng rò rỉ sau khi vận hành thử.

•  Thiết lập lịch kiểm tra và bảo trì định kỳ.

Lưu ý quan trọng: Đối với các hệ thống chịu áp lực cao, mọi thao tác lựa chọn và lắp đặt cần tuân thủ nghiêm ngặt theo tiêu chuẩn kỹ thuật và hướng dẫn trực tiếp từ nhà sản xuất.

FAQ

Van an toàn DN32 là gì?

Van an toàn là thiết bị bảo vệ quá áp có kích thước danh nghĩa DN32, tự động xả môi chất khi áp suất đạt ngưỡng cài đặt theo thiết kế của van nhằm bảo vệ an toàn cho toàn bộ hệ thống đường ống.

DN32 có phải đường kính 32 mm không?

Không nên hiểu DN32 là đường kính thực tế chính xác 32 mm. DN là kích thước danh nghĩa và kích thước thực tế của thân van hoặc đường ống sẽ phụ thuộc vào tiêu chuẩn chế tạo cụ thể của từng hãng sản xuất.

Van an toàn DN32 cài áp suất bao nhiêu?

Không có một mức áp suất cố định cho mọi van DN32. Áp suất cài đặt phải dựa trên thiết kế hệ thống, áp suất giới hạn của thiết bị được bảo vệ và dải áp suất làm việc của model van.

Ống DN32 có bắt buộc dùng van an toàn không?

Không nhất thiết. Kích thước van an toàn cần được lựa chọn dựa trên yêu cầu lưu lượng xả áp, môi chất, áp suất và thiết kế toàn hệ thống chứ không thể suy luận đơn thuần từ đường kính ống.

Van an toàn có dùng được cho hơi không?

Có những model được thiết kế chuyên dụng cho hơi nóng, nhưng không phải mọi van DN32 đều dùng được cho hơi. Bạn cần tra cứu catalogue của hãng để xác nhận chính xác thông số nhiệt độ, áp suất và khả năng chịu nhiệt của vật liệu van.

Kết luận

Việc lựa chọn và ứng dụng van an toàn đòi hỏi sự am hiểu kỹ thuật kỹ lưỡng để đảm bảo an toàn vận hành và tránh những rủi ro đáng tiếc cho toàn bộ hệ thống. Trước hết, cần ghi nhớ rằng DN32 chỉ thể hiện kích thước danh nghĩa định danh, do đó không thể chỉ dựa vào con số này để lựa chọn van mà phải xem xét đồng thời các yếu tố cốt lõi như môi chất, áp suất làm việc, áp suất cài đặt, nhiệt độ, chất liệu chế tạo và kiểu kết nối tương thích.
