Van trộn khí: Giải pháp kỹ thuật tối ưu hóa lưu lượng và hiệu suất hệ thống

Trong các hệ thống công nghiệp hiện đại, từ xử lý nước thải sinh học đến các dây chuyền hóa chất phức tạp, dòng khí luôn được coi là nguồn "năng lượng" quan trọng. Tuy nhiên, thách thức lớn nhất mà các kỹ sư thường gặp phải là việc phân phối khí không đồng đều. Hãy hình dung một bể xử lý sinh học quy mô lớn: máy thổi khí hoạt động hết công suất nhưng tại các góc bể, vi sinh vật vẫn thiếu oxy, trong khi những khu vực gần đường ống chính lại dư thừa khí gây lãng phí năng lượng. Sự mất cân bằng này không chỉ làm giảm hiệu suất xử lý mà còn đẩy chi phí vận hành lên cao. Van trộn khí chính là lời giải kỹ thuật cho bài toán phân phối và điều tiết lưu lượng đầy thách thức này.

Việc hiểu rõ và ứng dụng đúng loại van trộn khí không chỉ giúp hệ thống vận hành ổn định mà còn là chiến lược thông minh để tối ưu hóa năng lượng và kéo dài tuổi thọ thiết bị. Bài viết này sẽ đi sâu vào phân tích vai trò, nguyên lý hoạt động và các tiêu chuẩn cần thiết để bạn lựa chọn được thiết bị phù hợp nhất cho dự án của mình.

Van trộn khí là gì?

Van trộn khí là thiết bị chuyên dụng được thiết kế để điều chỉnh, kết hợp hoặc phối trộn các dòng khí khác nhau theo một tỷ lệ mong muốn. Khác với các loại van chặn (gate valve) hay van cầu (globe valve) thông thường chỉ đóng vai trò đóng/mở dòng chảy, van điều khiển loại trộn khí nén có khả năng kiểm soát lưu lượng, áp suất và thành phần hỗn hợp khí một cách chính xác trong hệ thống vận hành.

Trong các hệ thống công nghiệp, thiết bị này đóng vai trò là "trạm điều phối" trung tâm. Nó tiếp nhận các luồng khí đầu vào (có thể là khí nén, khí tươi hoặc các loại khí chuyên dụng khác) và xử lý chúng thông qua cơ chế điều chỉnh nội tại trước khi đưa hỗn hợp khí đến các thiết bị cuối (như đầu đốt, đĩa phân phối khí, hoặc bể phản ứng).

Định nghĩa một cách chuẩn xác: van điều khiển loại trộn khí nén là thiết bị dùng để điều chỉnh hoặc kết hợp các dòng khí khác nhau theo tỷ lệ mong muốn, giúp kiểm soát lưu lượng, áp suất hoặc thành phần khí trong hệ thống vận hành, từ đó đảm bảo hiệu suất tối đa cho các quy trình kỹ thuật.

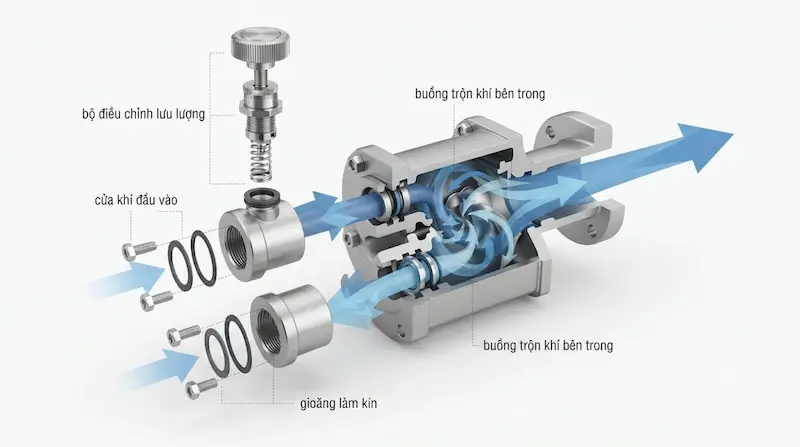

Nguyên lý hoạt động của van trộn khí

Cơ chế vận hành của van điều khiển loại trộn khí nén dựa trên sự chênh lệch áp suất và cấu trúc buồng trộn nội tại. Thông thường, một van điều khiển loại trộn khí nén sẽ tiếp nhận ít nhất hai luồng khí đầu vào. Tại đây, bộ phận điều chỉnh sẽ đóng vai trò như một "cửa điều tiết", mở rộng hoặc thu hẹp diện tích cửa vào của từng luồng khí dựa trên yêu cầu cài đặt sẵn hoặc tín hiệu phản hồi từ hệ thống điều khiển.

Quá trình này diễn ra theo các bước logic:

1. Tiếp nhận: Các dòng khí riêng biệt đi vào các cửa vào của van.

2. Điều tiết: Cơ cấu điều chỉnh (trục van, đĩa trộn, hoặc màng ngăn) kiểm soát chặt chẽ lưu lượng của từng dòng.

3. Hòa trộn: Hai hoặc nhiều dòng khí được hòa quyện trong buồng trộn để tạo ra hỗn hợp khí đồng nhất về nồng độ và áp suất.

4. Phân phối: Hỗn hợp khí ổn định được đưa thẳng đến hệ thống sử dụng.

Lợi ích cốt lõi của nguyên lý này là khả năng duy trì sự ổn định nồng độ khí, tránh hiện tượng sốc áp suất và quan trọng nhất là tiết kiệm năng lượng tối đa cho hệ thống máy thổi khí, nhờ vào việc cấp khí đúng và đủ nhu cầu thực tế của quy trình.

Cấu tạo của van điều khiển loại trộn khí nén gồm những bộ phận nào?

Để vận hành bền bỉ trong môi trường áp lực và rung động, van trộn khí được cấu tạo từ các thành phần chuyên dụng:

Thân van

Đây là bộ phận bao bọc toàn bộ hệ thống bên trong. Thân van thường được đúc dày dặn để chịu được áp lực khí lớn, đồng thời bảo vệ các linh kiện nhạy cảm khỏi tác động ngoại lực và môi trường ăn mòn.

Bộ điều chỉnh lưu lượng

Đây là "bộ não" của van, chịu trách nhiệm thực hiện lệnh kiểm soát lượng khí vào và điều chỉnh tỷ lệ trộn. Bộ phận này có thể là dạng cánh bướm, piston hoặc đĩa xoay tùy vào từng dòng van cụ thể.

Bộ phận làm kín

Sự rò rỉ khí là kẻ thù của hiệu suất. Hệ thống gioăng, phớt và màng cao su chất lượng cao được thiết kế tại các khớp nối và trục van để ngăn chặn khí thoát ra ngoài, đảm bảo tỷ lệ trộn luôn chính xác tuyệt đối.

Bộ điều khiển

Tùy vào nhu cầu vận hành, van có thể sử dụng tay vặn thủ công hoặc bộ điều khiển tự động (gắn liền với motor điện hoặc khí nén) để kết nối trực tiếp với hệ thống PLC của nhà máy.

Các loại van điều khiển loại trộn khí nén phổ biến hiện nay

Dựa trên nhu cầu điều khiển và môi trường làm việc, thị trường chia thành ba dòng chính:

Van điều khiển loại trộn khí nén cơ học

Đặc điểm chính là điều chỉnh hoàn toàn bằng tay thông qua các núm vặn hoặc tay gạt. Với cấu tạo đơn giản, chi phí đầu tư ban đầu thấp, loại van này cực kỳ phù hợp cho các hệ thống nhỏ, phòng thí nghiệm hoặc những nơi không yêu cầu sự thay đổi nồng độ khí liên tục.

Van điều khiển loại trộn khí nén tự động

Đây là sự lựa chọn cho công nghiệp 4.0. Van được trang bị cảm biến và thiết bị truyền động, kết nối trực tiếp với hệ thống điều khiển tự động (PLC). Nó có khả năng phản ứng tức thì với các thay đổi của hệ thống, mang lại độ chính xác cực cao và giảm thiểu sự can thiệp của con người.

Van điều khiển loại trộn khí nén inox

Được thiết kế chuyên biệt cho môi trường khắc nghiệt như xử lý nước thải nhiễm hóa chất hoặc các ngành công nghiệp thực phẩm. Chất liệu Inox 304 hoặc 316 giúp van chống ăn mòn tuyệt đối, chịu được nhiệt độ cao và có tuổi thọ bền bỉ qua nhiều năm vận hành.

Thông số kỹ thuật cần quan tâm khi chọn van trộn khí

Việc chọn thiết bị không thể chỉ dựa vào cảm tính. Dưới đây là các "thông số vàng" mà bạn cần liệt kê trước khi đặt hàng:

• Lưu lượng khí (m³/h hoặc L/min): Phải đảm bảo van đáp ứng được nhu cầu khí tối đa của hệ thống mà không gây sụt áp.

• Áp suất làm việc (Bar hoặc MPa): Thông số này quyết định độ dày thân van và loại vật liệu làm kín.

• Kích thước kết nối (DN): Chọn size van (DN15, DN20, DN50...) phù hợp với đường ống hiện có để tránh việc phải chế tạo thêm phụ kiện chuyển đổi.

• Vật liệu: Tùy thuộc vào loại khí (khí trơ, khí có tính ăn mòn) để chọn đồng, Inox hay nhựa kỹ thuật.

• Kiểu điều khiển: Cân nhắc giữa vận hành tay hoặc tự động để tối ưu hóa nhân lực.

So sánh nhanh:

Ứng dụng thực tế và những sai lầm cần tránh

Van trộn khí đóng vai trò thiết yếu trong nhiều lĩnh vực:

• Xử lý nước thải: Điều tiết khí vào các bể bùn hoạt tính, giúp vi sinh vật có đủ oxy để phân hủy hữu cơ.

• Nuôi trồng thủy sản: Kiểm soát tỷ lệ oxy trong bể chứa tôm, cá mật độ cao.

• Công nghiệp hóa chất: Phối trộn các loại khí đặc thù để tạo ra phản ứng hóa học an toàn.

• Thiết bị đốt: Điều khiển tỷ lệ khí - nhiên liệu để đạt hiệu suất cháy tối đa.

Tuy nhiên, người sử dụng thường mắc các sai lầm như: chọn van không đủ lưu lượng gây nghẽn áp, dùng sai vật liệu khiến van bị ăn mòn sau vài tháng, hoặc quên vệ sinh định kỳ dẫn đến kẹt bộ điều chỉnh. Hậu quả là dòng khí không ổn định, tốn điện năng và hỏng hóc thiết bị thượng nguồn.

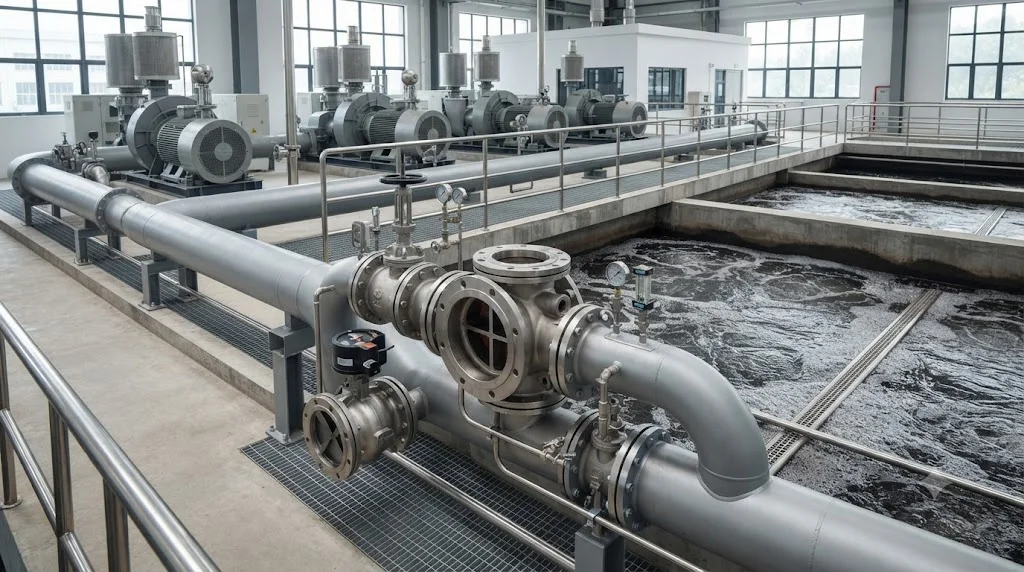

Checklist lựa chọn và lưu ý bảo dưỡng

Để đảm bảo hiệu quả đầu tư, hãy áp dụng checklist sau:

 Xác định loại khí: Khí sạch hay khí lẫn tạp chất?

 Tính toán lưu lượng: Nhu cầu thực tế là bao nhiêu?

 Áp suất: Định mức vận hành tối đa là bao nhiêu?

 Vật liệu: Có yêu cầu chống ăn mòn hóa học không?

Lưu ý bảo dưỡng: Hãy luôn lắp đặt đúng chiều dòng khí được đánh dấu trên thân van. Kiểm tra độ kín của các gioăng định kỳ 6 tháng/lần và làm sạch bộ phận điều chỉnh để đảm bảo nó luôn vận hành trơn tru, không bị bám bụi hay cặn khí.

Câu hỏi thường gặp về van điều khiển loại trộn khí nén (FAQ)

Van trộn khí dùng để làm gì?

 Nó dùng để hòa trộn các luồng khí khác nhau theo tỷ lệ, giúp ổn định áp suất và nồng độ cho hệ thống.

Van điều khiển loại trộn khí nén có phải là van điều áp không?

 Không, van điều áp chỉ giữ áp suất ổn định, còn van điều khiển loại trộn khí nén tập trung vào việc hòa trộn các luồng khí với nhau.

Làm sao chọn kích thước van điều khiển loại trộn khí nén phù hợp?

 Kích thước dựa trên lưu lượng khí tối đa và áp suất đầu vào của hệ thống, nên tham khảo bảng tra từ nhà sản xuất.

Nên chọn van điều khiển loại trộn khí nén inox hay nhựa?

 Nếu hệ thống yêu cầu độ bền, áp suất cao hoặc môi trường ăn mòn, Inox luôn là ưu tiên hàng đầu.

Kết luận

Việc lựa chọn đúng van trộn khí là chìa khóa để vận hành một hệ thống cấp khí ổn định, hiệu quả và bền vững. Một thiết bị phù hợp không chỉ giúp bạn giảm đáng kể chi phí vận hành (đặc biệt là điện năng) mà còn giúp quy trình sản xuất luôn đạt độ ổn định cao nhất. Đừng để những thiết bị kém chất lượng hay lựa chọn sai lầm trở thành nút thắt cổ chai cho toàn bộ hệ thống của bạn.
