Flange 2 Inch Class 300: Định Nghĩa, Thông Số Và Ứng Dụng Chuyên Sâu

Trong các hệ thống đường ống công nghiệp phức tạp, sự an toàn và ổn định của các mối nối là yếu tố tiên quyết. Khi đối mặt với yêu cầu về áp suất trung bình đến cao, các kỹ sư thường tin dùng một giải pháp kết nối đáng tin cậy: mặt bích 2 inch class 300. Đây là một loại mặt bích không chỉ đảm bảo độ kín khít tuyệt đối mà còn cung cấp khả năng chịu lực vượt trội, đóng vai trò "khớp xương" vững chắc cho toàn bộ mạng lưới dẫn chất lỏng hoặc khí.

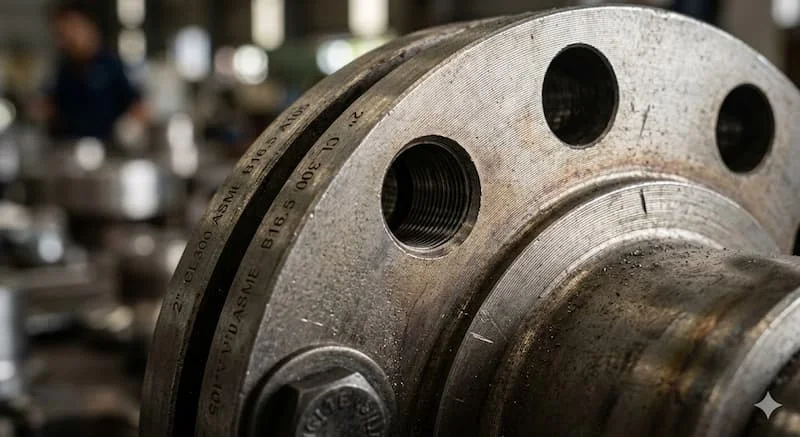

Flange 2 inch class 300 là gì? Định nghĩa và bản chất vật liệu

Định nghĩa kỹ thuật

Flange 2 inch class 300 (thường gọi là mặt bích 2 inch Class 300) là một phụ kiện cơ khí được thiết kế theo tiêu chuẩn công nghiệp (thường là ASME), dùng để kết nối các đoạn ống, van, bơm hoặc các thiết bị khác trong hệ thống đường ống. Kết nối này cho phép dễ dàng tháo lắp để bảo trì, kiểm tra mà không cần cắt bỏ đoạn ống.

Hai thông số quan trọng nhất của loại mặt bích này là:

• 2 inch (hoặc NPS 2): Đây là thông số chỉ kích thước danh nghĩa của đường ống mà mặt bích này sẽ kết nối, tương ứng với đường kính ngoài của ống là xấp xỉ 60.3mm (2.375 inch) theo tiêu chuẩn ASME B36.10M.

• Class 300 (hoặc #300): Đây là thông số kỹ thuật về mức chịu áp suất danh định của mặt bích theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Class 300 có nghĩa là mặt bích có khả năng làm việc ở áp suất cao hơn nhiều so với Class 150 nhưng thấp hơn Class 600, thường trong khoảng từ 40 đến 50 bar tùy vào nhiệt độ vận hành và vật liệu.

Nguyên lý hoạt động và tạo mối nối kín

Để tạo ra một kết nối mặt bích 2 inch class 300 hoàn chỉnh, quy trình hoạt động dựa trên các bước kỹ thuật nghiêm ngặt:

1. Lắp ráp: Đầu tiên, đặt một gioăng (gasket) phù hợp giữa hai mặt bích (mặt bích ở đầu ống và mặt bích của thiết bị nối). Gioăng đóng vai trò là vật liệu làm kín đàn hồi.

2. Siết chặt: Luồn bu lông xuyên qua các lỗ trên cả hai mặt bích và vặn chặt bằng đai ốc.

3. Tạo độ kín: Lực siết bu lông sẽ nén gioăng giữa hai bề mặt kim loại. Sự nén này làm cho gioăng lấp đầy các vết xước nhỏ trên bề mặt mặt bích, tạo ra một kết nối cực kỳ kín khít và chắc chắn, ngăn chặn sự rò rỉ của chất lưu ra ngoài.

Ưu điểm vượt trội của kết nối flange

Kết nối mặt bích 2 inch class 300 sở hữu nhiều ưu điểm lý tưởng cho các ứng dụng công nghiệp khắc nghiệt:

• Dễ tháo lắp: Đây là ưu điểm lớn nhất, cho phép dễ dàng ngắt kết nối đường ống để vệ sinh, bảo trì hoặc thay thế thiết bị mà không cần cắt mối hàn, giúp giảm đáng kể thời gian dừng hệ thống.

• Chịu áp lực trung bình đến cao: Thiết kế của Class 300 đủ vững chắc để làm việc ổn định trong các hệ thống đòi hỏi độ an toàn áp suất cao, vượt xa khả năng của kết nối ren hoặc khớp nối thông thường.

• Bảo trì thuận tiện: Việc thay thế van, bơm hoặc các thiết bị kết nối bằng mặt bích Class 300 nhanh chóng và an toàn hơn, đảm bảo hệ thống luôn trong tình trạng tốt nhất.

• Phù hợp nhiều loại đường ống và vật liệu: Loại mặt bích này có thể kết nối với ống thép, ống inox, ống hợp kim và nhiều vật liệu khác, mang lại sự linh hoạt tối đa cho thiết kế hệ thống.

Chính vì những lý do này, mặt bích 2 inch class 300 trở thành một tiêu chuẩn không thể thay thế trong các ngành công nghiệp đòi hỏi độ tin cậy kết nối tuyệt đối.

Phân tích chuyên sâu thông số kỹ thuật và phân loại

Việc lựa chọn sai mặt bích không chỉ gây rò rỉ mà còn có thể dẫn đến hậu quả nghiêm trọng về an toàn. Do đó, hiểu rõ các thông số kỹ thuật chi tiết của mặt bích 2 inch class 300 là bắt buộc.

Thông số kỹ thuật cốt lõi cần quan tâm

Khi đối mặt với yêu cầu lựa chọn mặt bích 2 inch class 300, các kỹ sư cần đặc biệt chú ý đến:

1. Kích thước danh nghĩa (NPS):

   • NPS 2 (2 inch) là kích thước phổ biến trong các hệ thống đường ống công nghiệp dân dụng và thương mại nhỏ. Nó tương đương với đường kính trong của ống Class 300 là khoảng 52.5mm (với độ dày Schedule 40). Thông số này quyết định khả năng lưu lượng của hệ thống.

2. Áp suất làm việc (Class):

   • Class 300 không có nghĩa là 300 psi cố định. Đây là mức áp suất làm việc định mức theo tiêu chuẩn ASME B16.5, thay đổi theo nhiệt độ và vật liệu. Ví dụ, tại 38°C (100°F), mặt bích Class 300 làm từ thép carbon A105 có thể chịu áp suất tối đa lên tới 740 psi (khoảng 51 bar). Do đó, Class 300 chịu được áp suất cao hơn nhiều so với Class 150 và Class 200, phù hợp cho các hệ thống áp lực trung bình đến cao.

3. Tiêu chuẩn sản xuất:

   • ASME B16.5 là tiêu chuẩn phổ biến nhất quy định về kích thước, dung sai, vật liệu và mức chịu áp suất-nhiệt độ cho mặt bích.

   • ANSI (Mỹ), DIN (Đức) cũng là các tiêu chuẩn có thể gặp, nhưng Class 300 thường đi cùng với ASME B16.5.

   • Những tiêu chuẩn này quy định chính xác: kích thước, khoảng cách lỗ bu lông, độ dày mặt bích và số lỗ bu lông, đảm bảo tính đồng bộ và khả năng lắp lẫn giữa các sản phẩm của các nhà sản xuất khác nhau.

4. Vật liệu cấu thành:

   • Thép carbon (như A105): Thường dùng cho các hệ thống nước, dầu, khí thông thường, không ăn mòn.

   • Thép không gỉ (inox như 304, 316): Chịu ăn mòn tốt, dùng trong hóa chất, thực phẩm, môi trường ven biển.

   • Thép hợp kim: Dùng cho các ứng dụng nhiệt độ cực cao hoặc cực thấp, đòi hỏi cơ tính đặc biệt.

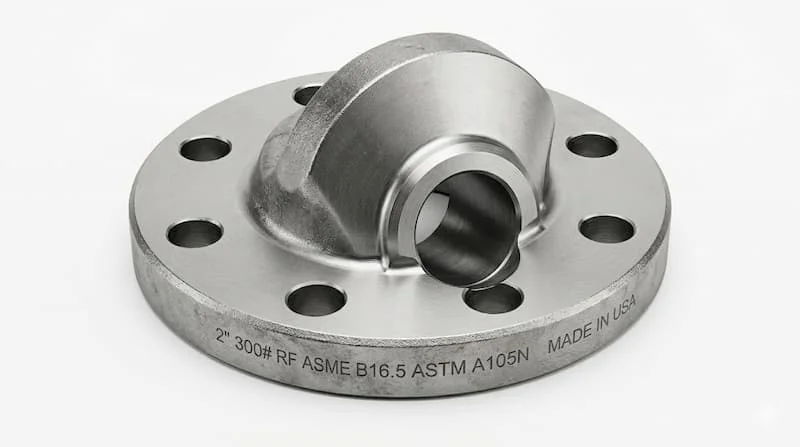

Phân loại flange 2 inch class 300 theo thiết kế

Dựa vào cách kết nối với ống và thiết kế mặt bích, mặt bích 2 inch class 300 được chia thành nhiều loại:

1. Weld Neck Flange (Mặt bích cổ hàn):

   • Đặc điểm: Có cổ dài để hàn với ống, mối hàn là mối hàn đối đầu (butt weld), cho phép phân bổ áp suất đồng đều và chịu áp lực, nhiệt độ rất cao.

   • Ứng dụng: Hệ thống dầu khí, đường ống dẫn hơi áp lực cao, các vị trí có độ rung động lớn.

2. Slip On Flange (Mặt bích trượt):

   • Đặc điểm: Thân mặt bích trượt vào trong ống, hàn ở cả mặt trong và mặt ngoài của mặt bích. Thiết kế này dễ lắp đặt và chi phí thấp hơn Weld Neck nhưng khả năng chịu áp lực thấp hơn.

   • Ứng dụng: Hệ thống áp lực trung bình, các đường ống dân dụng hoặc thương mại thường thấy.

3. Blind Flange (Mặt bích mù):

   • Đặc điểm: Không có lỗ ở giữa, dùng để bịt đầu đường ống hoặc lỗ mở của thiết bị. Nó chịu lực tác động của áp suất hệ thống lên bề mặt kín.

   • Ứng dụng: Kiểm tra áp lực hệ thống, bịt các đầu ống chờ, bảo trì thiết bị mà không cần ngắt toàn bộ đường ống.

So sánh nhanh các loại flange:

Ứng dụng thực tế và sai lầm thường gặp

Mặt bích 2 inch class 300 không chỉ là một phụ kiện kỹ thuật mà là một giải pháp kết nối đáng tin cậy, được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ an toàn tối đa.

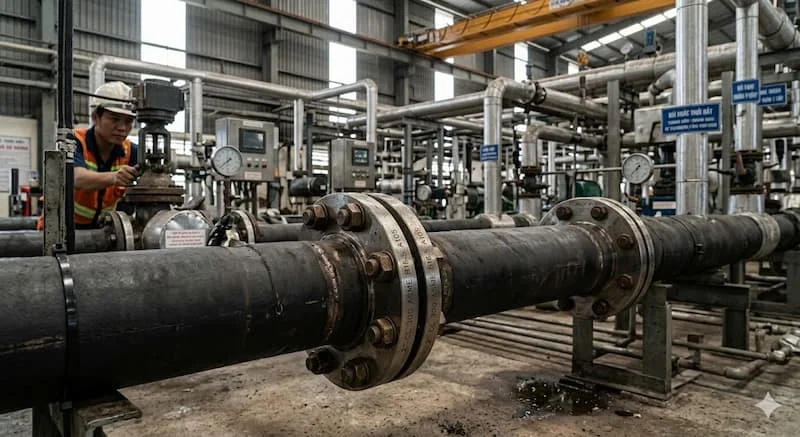

Ứng dụng rộng rãi trong các ngành công nghiệp trọng điểm

Mặt bích 2 inch Class 300 thường xuyên xuất hiện trong:

1. Hệ thống dầu khí:

   • Sử dụng trong các đường ống dẫn dầu thô, khí tự nhiên với áp suất trung bình đến cao.

   • Kết nối các van, bơm và thiết bị lọc trên các giàn khoan, đường ống dẫn dầu quốc gia.

2. Nhà máy hóa chất:

   • Giúp kết nối các thiết bị phản ứng, bồn chứa, bơm và van trong các dây chuyền sản xuất hóa chất đòi hỏi độ kín tuyệt đối.

   • Thép không gỉ (inox) thường được ưu tiên để chịu được môi trường ăn mòn mạnh.

3. Hệ thống cấp thoát nước công nghiệp:

   • Trong các nhà máy xử lý nước thải, nhà máy cấp nước lớn, flange được dùng để kết nối các đường ống dẫn nước với bơm ly tâm và thiết bị xử lý áp lực lớn.

Sai lầm thường gặp và hậu quả khi chọn và lắp đặt

Dù là một phụ kiện đơn giản, nhưng các sai lầm sau đây có thể dẫn đến hậu quả nghiêm trọng:

1. Chọn sai Class áp suất:

   • Ví dụ: Dùng mặt bích Class 150 cho hệ thống có áp suất làm việc lên tới 40 bar (chỉ nên dùng Class 300). Hậu quả là mặt bích có thể biến dạng hoặc bu lông bị bung, gây rò rỉ hoặc vỡ hệ thống.

2. Không kiểm tra vật liệu:

   • Môi trường hóa chất đòi hỏi inox 316 hoặc thép hợp kim đặc biệt nhưng lại dùng thép carbon thông thường. Hậu quả là mặt bích bị ăn mòn nhanh chóng, dẫn đến rò rỉ và hỏng hóc hệ thống.

3. Lắp đặt sai gioăng:

   • Dùng gioăng cao su cho môi trường nhiệt độ cao (chỉ nên dùng gioăng chì graphite hoặc gioăng kim loại). Hậu quả là gioăng bị chảy, mất khả năng làm kín, dẫn đến rò rỉ đường ống.

Việc hiểu rõ ứng dụng thực tế và tránh các sai lầm này là cách tốt nhất để đảm bảo an toàn cho công trình của bạn.

Hướng dẫn và Checklist lựa chọn flange phù hợp

Lựa chọn đúng loại mặt bích 2 inch class 300 là bước quan trọng để kiến tạo một hệ thống đường ống an toàn, bền bỉ và tối ưu chi phí. Hãy áp dụng quy trình 4 bước và checklist nhanh dưới đây để đưa ra quyết định thông minh.

Quy trình 4 bước lựa chọn thông minh

Bước 1: Xác định chính xác áp suất và nhiệt độ của hệ thống

Đây là bước tiên quyết. Nếu hệ thống làm việc ổn định ở áp lực lớn (ví dụ: trên 20 bar), bạn nên cân nhắc chọn Class 300 trở lên. Hãy nhớ kiểm tra bảng áp suất-nhiệt độ của tiêu chuẩn ASME B16.5 để đảm bảo flange đáp ứng được trong môi trường làm việc thực tế.

Bước 2: Lựa chọn vật liệu phù hợp với môi trường chất lưu

Chọn vật liệu để chống ăn mòn và đảm bảo cơ tính ở nhiệt độ làm việc:

• Thép carbon (A105): Phù hợp cho nước, dầu, khí, môi trường không ăn mòn.

• Inox 304/316: Bắt buộc cho môi trường hóa chất, ăn mòn, thực phẩm, y tế hoặc ven biển.

• Thép hợp kim: Dùng cho ứng dụng nhiệt độ cực cao hoặc cực thấp.

Bước 3: Kiểm tra tiêu chuẩn sản xuất

Đảm bảo flange của bạn tuân thủ các tiêu chuẩn quốc tế phổ biến như ASME B16.5 (quy định kích thước và áp suất) và ANSI. Tiêu chuẩn ASME đảm bảo khả năng lắp lẫn và an toàn kỹ thuật tuyệt đối.

Bước 4: Kiểm tra kích thước và kiểu kết nối

Phải đảm bảo:

• Kích thước danh nghĩa NPS 2 (2 inch).

• Đường kính trong, độ dày mặt bích và khoảng cách bu lông khớp với thiết bị kết nối.

• Số lỗ bu lông (thường là 8 lỗ bu lông cho phi 90mm theo chuẩn ASME Class 300).

Checklist nhanh trước khi mua flange:

• Kích thước danh nghĩa: 2 inch (NPS 2).

• Áp suất định mức: Class 300.

• Tiêu chuẩn sản xuất: ASME B16.5 dập nổi trên thân không?

• Vật liệu: Có chứng chỉ MTC (Mill Test Certificate) chứng minh là thép carbon hay inox không?

• Số lỗ bu lông: Đủ 8 lỗ bu lông phi ~22mm không?

• Bề mặt mặt bích: Có trơn láng, không bị trầy xước sâu không?

Giải đáp các câu hỏi thường gặp (FAQ) về Flange 2 inch class 300

Dưới đây là tổng hợp các câu hỏi phổ biến mà các nhà thầu, kỹ sư và khách hàng tại Việt Nam thường thắc mắc về flange 2 inch class 300, được giải đáp dưới góc độ chuyên gia.


1. Flange 2 inch class 300 thực tế có đường kính bao nhiêu?

Thông số "2 inch" là kích thước danh nghĩa. Đường kính ngoài thực tế của mặt bích Class 300 (phi 90mm theo chuẩn ASME B16.5) là khoảng 165.1 mm (6.5 inch). Đường kính lỗ bu lông là khoảng 127 mm (5.0 inch). Bạn cần kiểm tra kỹ bảng Bare m của nhà cung cấp để tránh mua sai kích thước thực tế.

2. Class 300 nghĩa là gì?

Class 300 là mức áp suất danh định của mặt bích theo tiêu chuẩn ASME, cao hơn so với class 150 và Class 200. Điều này có nghĩa là mặt bích Class 300 được thiết kế để làm việc ổn định trong các hệ thống đòi hỏi độ an toàn áp suất cao, thường dao động khoảng 40-50 bar tùy nhiệt độ và vật liệu.

3. Flange 2 inch class 300 được dùng trong hệ thống nào?

Loại flange này thường được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ tin cậy kết nối tuyệt đối như: hệ thống dẫn dầu khí, nhà máy hóa chất, đường ống dẫn hơi áp lực cao và các hệ thống cấp thoát nước công nghiệp.

4. Flange có thể được làm từ những vật liệu gì?

Các vật liệu phổ biến bao gồm:

• Thép carbon (A105): Dùng cho hệ thống nước, dầu, khí thông thường.

• Thép không gỉ (inox như 304, 316): Chịu ăn mòn tốt, dùng trong hóa chất, thực phẩm.

• Thép hợp kim: Dùng cho các ứng dụng nhiệt độ cực cao hoặc cực thấp.

Kết luận và CTA

Flange 2 inch class 300 là một phụ kiện kết nối không thể thay thế trong các hệ thống đường ống công nghiệp khắc nghiệt, giúp đảm bảo sự an toàn và ổn định tuyệt đối trước các yêu cầu về áp suất trung bình đến cao. Với ưu điểm dễ tháo lắp, khả năng chịu lực vượt trội và tính linh hoạt trong vật liệu, loại mặt bích này đã trở thành một giải pháp đáng tin cậy, đóng vai trò "khớp xương" vững chắc cho toàn bộ mạng lưới dẫn chất lỏng hoặc khí.

Tuy nhiên, như đã phân tích, để kiến tạo một hệ thống đường ống an toàn, bền bỉ và tối ưu chi phí, bạn không thể chỉ dựa vào cảm tính mà cần nắm vững kích thước, tiêu chuẩn áp suất và vật liệu của sản phẩm. Việc lựa chọn đúng loại mác thép (ưu tiên inox cho môi trường ăn mòn mạnh) và số lỗ bu lông phù hợp dựa trên tính toán kỹ thuật là những yếu tố cốt lõi quyết định thành công.

Đừng để những sai lầm nhỏ như chọn độ dày mỏng hơn để tiết kiệm chi phí hay bỏ qua quy trình xử lý chống gỉ đúng cách ảnh hưởng đến sự an toàn lâu dài của công trình. Hãy đầu tư một cách thông minh và có trách nhiệm đối với flange 2 inch class 300.
