JIS 10K Flange Dimensions: Bảng kích thước chuẩn và hướng dẫn tra cứu chi tiết

Bạn đã từng rơi vào tình huống: "Đã đặt hàng mặt bích JIS 10K cho hệ thống, nhưng khi đưa vào lắp đặt thực tế thì các lỗ bu lông lại không hề khớp với van hoặc máy bơm?" Đây là một kịch bản "kinh điển" gây tiêu tốn không ít thời gian và chi phí bảo trì cho các kỹ sư cơ khí.

Thực tế, chỉ cần sai lệch vài milimet ở thông số tâm lỗ hoặc chọn nhầm tiêu chuẩn là toàn bộ hệ thống sẽ bị đình trệ. Việc nắm vững jis 10k flange dimensions không chỉ giúp bạn mua đúng vật tư mà còn đảm bảo an toàn vận hành cho đường ống. Bài viết này sẽ cung cấp bảng tra cứu kích thước mặt bích JIS 10K chuẩn xác nhất cùng những phân tích chuyên sâu để bạn không bao giờ chọn sai loại mặt bích một lần nào nữa.

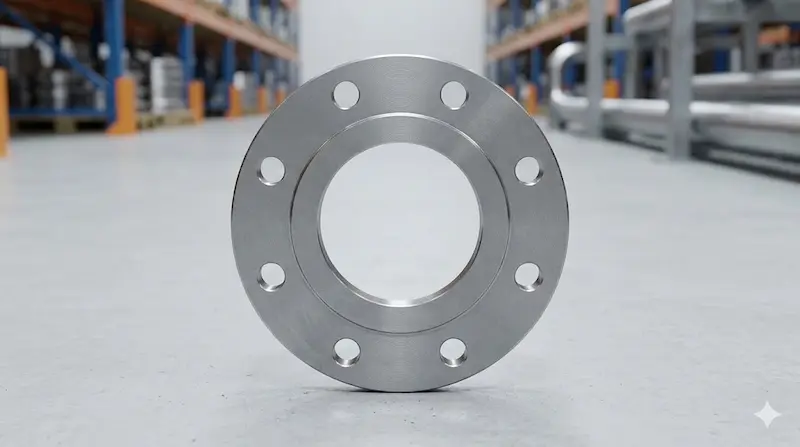

JIS 10K Flange là gì?

JIS là viết tắt của Japan Industrial Standard – Tiêu chuẩn công nghiệp Nhật Bản. Đây là bộ tiêu chuẩn có tầm ảnh hưởng lớn nhất tại khu vực Châu Á, đặc biệt là trong các ngành đóng tàu, cấp thoát nước và HVAC tại Việt Nam.

Ký hiệu 10K đại diện cho áp lực danh nghĩa mà mặt bích có thể chịu được ở nhiệt độ phòng, tương đương với 10 kgf/cm² (xấp xỉ 10 bar hoặc 1.0 MPa). Do đó, một chiếc mặt bích JIS 10K không chỉ đơn thuần là một miếng kim loại hình tròn, mà nó là một thiết kế kỹ thuật được quy định nghiêm ngặt về độ dày, số lượng lỗ bu lông và khả năng chịu tải để đảm bảo tính đồng bộ trên toàn hệ thống.

Các thông số cơ bản của mặt bích (Flange)

Để đọc hiểu bảng jis 10k flange, bạn cần làm quen với 5 thông số kỹ thuật "xương sống" sau đây:

• DN (Nominal Diameter): Đường kính danh nghĩa của ống (ví dụ DN50, DN100). Đây là thông số định danh chứ không phải kích thước đo thực tế.

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm của các lỗ bu lông. Đây là thông số quan trọng nhất để biết hai mặt bích có lắp khớp nhau hay không.

• Bolt Holes: Số lượng lỗ bu lông và đường kính của mỗi lỗ.

• Thickness (T): Độ dày của mặt bích. Độ dày này quyết định khả năng chịu áp suất và độ bền cơ học.

Bảng kích thước JIS 10K Flange chi tiết

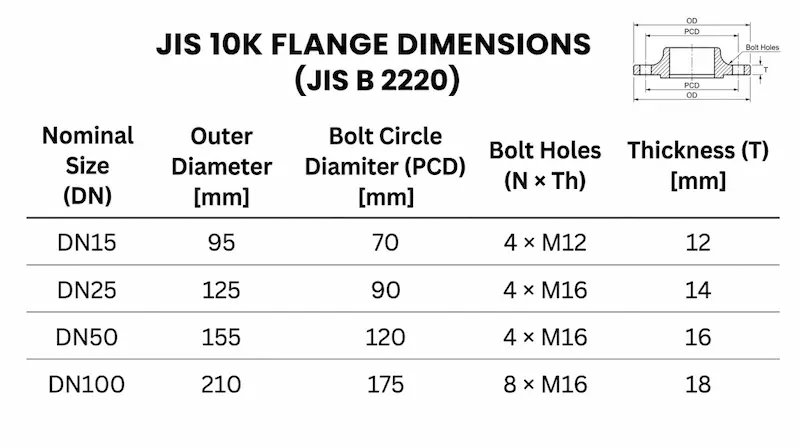

Dưới đây là bảng tra cứu jis 10k flange tiêu chuẩn cho các kích thước phổ biến từ DN10 đến DN300. Đây là dữ liệu cốt lõi giúp kỹ sư đối chiếu khi nghiệm thu vật tư hoặc thiết kế bản vẽ.

[Image: Infographic showing the measurement points OD, PCD, and Thickness on a JIS 10K flange]

Cách đọc bảng kích thước JIS 10K Flange

Để áp dụng bảng jis 10k flange vào thực tế, hãy lấy ví dụ với mã hiệu DN50:

1. Xác định kích thước: DN50 tương đương với ống có đường kính ngoài xấp xỉ 60mm.

2. Kiểm tra PCD: Theo bảng, PCD là 120mm. Bạn cần đo khoảng cách từ tâm lỗ bu lông này sang tâm lỗ đối diện để đảm bảo đúng 120mm.

3. Số lỗ bu lông: Với DN50 chuẩn JIS 10K, bắt buộc phải có 4 lỗ. Nếu bạn thấy 8 lỗ, có thể đó là chuẩn khác hoặc áp lực cao hơn.

4. Chọn bu lông: Đường kính lỗ là 19mm, do đó bạn nên sử dụng bu lông M16 để có độ hở kỹ thuật phù hợp, giúp việc xỏ bu lông dễ dàng hơn.

Việc đối chiếu kỹ lưỡng từng thông số giúp bạn loại bỏ rủi ro "râu ông nọ chắp cằm bà kia" khi lắp ráp các thiết bị từ nhiều nhà cung cấp khác nhau.

JIS 10K vs ANSI vs DIN – Khác nhau thế nào?

Một sai lầm "chí mạng" là nghĩ rằng chỉ cần cùng kích thước DN là có thể lắp chung. Hãy nhìn vào sự khác biệt giữa JIS 10K và các hệ tiêu chuẩn khác ở cùng kích thước DN50 (2 inch):

• JIS 10K: PCD = 120mm, Số lỗ = 4.

• ANSI Class 150: PCD = 120.7mm, Số lỗ = 4.

• DIN PN16: PCD = 125mm, Số lỗ = 4.

Dù chỉ lệch 0.7mm (giữa JIS và ANSI) hay 5mm (giữa JIS và DIN), việc cưỡng ép lắp đặt sẽ làm cong bu lông, gây hở gioăng và rò rỉ môi chất. Tiêu chuẩn JIS, ANSI và DIN không thể thay thế trực tiếp cho nhau. Khi thay thế phụ kiện, bạn bắt buộc phải kiểm tra hệ tiêu chuẩn đang hiện hành trên hệ thống.

Tại sao mặt bích cùng DN nhưng không lắp được?

Tại sao bạn đo ống là DN100, mua mặt bích DN100 nhưng vẫn không khớp? Dưới đây là 3 nguyên nhân phổ biến nhất:

1. Khác hệ tiêu chuẩn: Như đã phân tích, sự khác biệt giữa JIS, ANSI và DIN là rào cản lớn nhất.

2. Sai thông số PCD: PCD là linh hồn của kết nối mặt bích. Sai PCD đồng nghĩa với việc các lỗ bu lông không thẳng hàng.

3. Số lượng lỗ bu lông khác nhau: Cùng là DN80, nhưng chuẩn JIS 5K chỉ có 4 lỗ, trong khi JIS 10K có 8 lỗ. Việc không đồng bộ số lỗ khiến bạn không thể thực hiện kết nối.

Hiểu rõ những điểm này giúp bạn giữ được sự tỉnh táo khi làm việc với các đơn vị cung cấp vật tư không chuyên nghiệp.

Ứng dụng thực tế và sai lầm phổ biến

Mặt bích JIS 10K là "lựa chọn quốc dân" cho các hệ thống:

• Cấp thoát nước: Đường ống nước sạch, nước thải đô thị.

• HVAC: Hệ thống điều hòa Chiller, tháp giải nhiệt.

• PCCC: Các đường ống dẫn nước cứu hỏa trong tòa nhà.

• Công nghiệp nhẹ: Sản xuất thực phẩm, dược phẩm (thường dùng bích inox).

Sai lầm phổ biến: * Nhầm lẫn giữa JIS 10K và ANSI 150: Do áp lực làm việc khá tương đương (~10-15 bar), nhiều người cho rằng chúng giống nhau.

• Quên kiểm tra độ dày: Mặt bích mỏng hơn tiêu chuẩn sẽ bị cong vênh khi siết bu lông, dẫn đến rò rỉ.

• Dùng sai bulong/gasket: Gasket không đúng chuẩn JIS 10K có thể che mất một phần dòng chảy hoặc không đủ diện tích làm kín.

Checklist chọn JIS 10k flange dimensions chuẩn

Để đảm bảo mua đúng hàng, hãy sử dụng danh sách kiểm tra sau:

1. DN là bao nhiêu? (Ống bao nhiêu mm?)

2. Có chắc chắn là tiêu chuẩn JIS 10K không? (Kiểm tra ký hiệu dập trên thân bích).

3. Thông số PCD có khớp với thiết bị đang có không?

4. Vật liệu là gì? (Thép đen, thép mạ kẽm hay Inox 304/316?)

Cách chọn Bu lông & Gasket: Số lượng bu lông phải bằng số lỗ trên mặt bích. Đường kính bu lông thường nhỏ hơn đường kính lỗ từ 2-3mm (Ví dụ lỗ 19mm dùng bu lông M16). Gasket phải là loại chuẩn JIS 10K để đảm bảo các lỗ bu lông trên gioăng trùng khớp với mặt bích.

FAQ - Câu hỏi thường gặp

1. JIS 10k flange dimensions là bao nhiêu bar?

Áp lực làm việc của JIS 10K tương đương khoảng 10 bar (10kg/cm²).

2. JIS 10K có thay được ANSI 150 không?

Không. Mặc dù áp suất gần bằng nhau nhưng kích thước PCD và đường kính ngoài khác nhau, không thể lắp khớp.

3. DN50 JIS 10K có PCD bao nhiêu?

PCD của mặt bích DN50 tiêu chuẩn JIS 10K là 120mm.

4. Làm sao tránh chọn sai flange?

Cách tốt nhất là mang theo mẫu hoặc đo chính xác PCD và đếm số lỗ bu lông trước khi mua.

Kết luận

Trong ngành kỹ thuật, sự chính xác là yếu tố sống còn. Việc nắm rõ jis 10k flange giúp bạn loại bỏ 99% rủi ro trong quá trình lắp đặt và vận hành hệ thống đường ống. Chỉ cần sai lệch một thông số nhỏ, cái giá phải trả có thể là sự đình trệ của cả một nhà máy.

Hy vọng bảng kích thước và những hướng dẫn chuyên sâu trên đã giúp bạn tự tin hơn trong việc lựa chọn vật tư. Nếu bạn đang tìm kiếm nhà cung cấp mặt bích JIS 10K uy tín với đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với chúng tôi để nhận báo giá tốt nhất JIS 10k flange dimensions!
