Flange DN20: Kích thước tiêu chuẩn và hướng dẫn lựa chọn chính xác

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười: Đã đặt mua flange nhưng khi đưa vào công trình lắp đặt lại không thể khớp với đường ống hiện tại? Đây là một vấn đề thực tế cực kỳ phổ biến trong ngành cơ khí và vật tư đường ống.

Nguyên nhân thường không nằm ở chất lượng sản phẩm, mà bắt nguồn từ việc nhầm lẫn giữa thông số DN với kích thước inch, hoặc thiếu hiểu biết về các tiêu chuẩn kỹ thuật đi kèm. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất flange là gì, cung cấp bảng kích thước chuẩn xác và các lưu ý "xương máu" để bạn luôn chọn đúng mặt bích ngay từ lần đầu tiên, giúp tiết kiệm tối đa chi phí và thời gian thi công.

Flange là gì?

Trong thuật ngữ ngành ống, flange (hay còn gọi là mặt bích DN20) là loại linh kiện cơ khí được sử dụng để kết nối các đoạn ống, van, máy bơm và các thiết bị hệ thống khác. Chữ "DN" viết tắt của Diameter Nominal (Đường kính danh nghĩa), và số "20" tương ứng với đường kính định danh là 20mm.

Một điểm quan trọng cần lưu ý là DN20 không phải là đường kính trong hay đường kính ngoài thực tế của ống. Về mặt quy đổi hệ inch, DN20 tương đương với ống 3/4 inch. Nó đóng vai trò là điểm nút liên kết linh hoạt, cho phép tháo rời để bảo trì hoặc vệ sinh hệ thống một cách dễ dàng hơn nhiều so với việc hàn chết các mối nối.

Nguyên lý hoạt động của mặt bích

Mặt bích không hoạt động đơn lẻ. Một mối nối hoàn chỉnh bao gồm ba thành phần cốt lõi: mặt bích (flange), bu lông (bolts) và gioăng làm kín (gasket).

Nguyên lý hoạt động dựa trên lực ép cơ học. Khi chúng ta siết chặt các bu lông, hai mặt phẳng bích sẽ ép chặt vào lớp gioăng ở giữa. Lớp gioăng này biến dạng nhẹ để lấp đầy các khe hở li ti trên bề mặt kim loại, tạo ra một rào cản ngăn chặn môi chất (nước, khí, hóa chất) rò rỉ ra ngoài. Việc sử dụng flange thay cho phương pháp hàn giúp hệ thống có tính linh động cao, đặc biệt hữu ích tại các vị trí cần kiểm tra định kỳ hoặc thay thế thiết bị.

Kích thước flange theo tiêu chuẩn

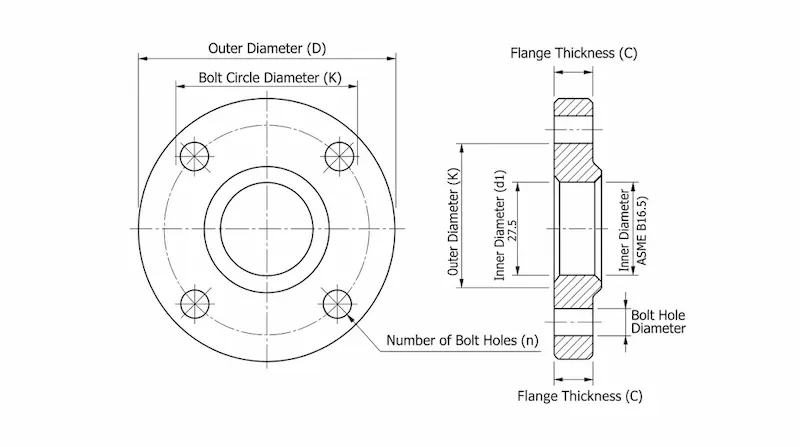

Đây là phần quan trọng nhất: Không có một thông số duy nhất cho flange. Tuy cùng có đường kính danh nghĩa là 20mm, nhưng kích thước đường kính ngoài, độ dày và số lỗ bu lông sẽ thay đổi hoàn toàn dựa vào tiêu chuẩn sản xuất.

Dưới đây là bảng so sánh thông số cơ bản của mặt bích DN20 theo 3 tiêu chuẩn phổ biến nhất:

Lưu ý cực kỳ quan trọng: Bạn không thể lắp mặt bích ANSI Class 150 vào một hệ thống đang dùng tiêu chuẩn JIS 10K dù cả hai đều là DN20. Khoảng cách tâm lỗ lệch nhau chỉ vài milimet cũng đủ khiến việc lắp đặt trở nên bất khả thi.

Các loại flange phổ biến

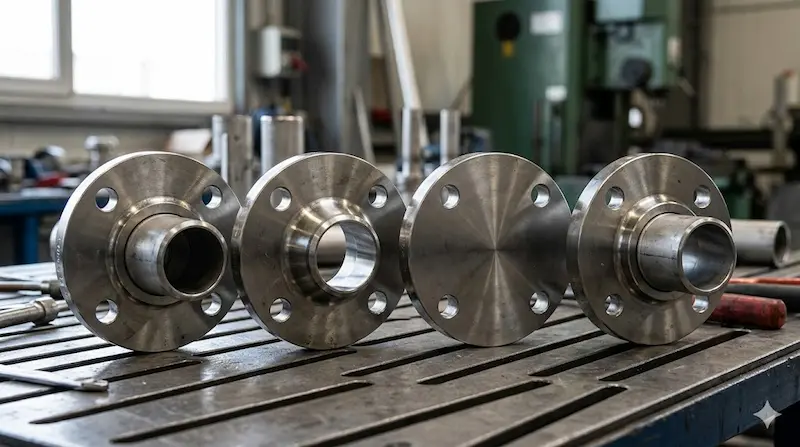

Tùy vào mục đích sử dụng và áp suất hệ thống, mặt bích DN20 được chia thành nhiều kiểu dáng khác nhau:

• Slip-on Flange (Bích rỗng): Loại phổ biến nhất vì dễ lắp đặt. Ống được xỏ trực tiếp vào lỗ mặt bích và hàn ở cả mặt trong lẫn mặt ngoài.

• Weld Neck Flange (Bích cổ cao): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực cực tốt và thường dùng trong các hệ thống đòi hỏi độ an toàn cao.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn chặn dòng chảy tại các điểm chờ.

• Socket Weld Flange (Bích hàn bọc đúc): Ống được đưa vào một khấc lồi bên trong mặt bích rồi mới hàn. Thường dùng cho đường ống nhỏ (như DN20) vì tạo ra dòng chảy trơn tru hơn.

Tại sao flange dễ bị chọn sai?

Sự nhầm lẫn trong việc lựa chọn vật tư thường bắt nguồn từ ba yếu tố chính:

1. Nhầm lẫn giữa DN và OD: Nhiều người đo đường kính ngoài của ống (khoảng 27mm cho ống 3/4") rồi đi tìm mặt bích DN27, trong khi thực tế họ cần tìm là flange.

2. Bỏ qua tiêu chuẩn (Standard): Như đã phân tích ở trên, "DN20" chỉ là tên gọi. Nếu không xác định rõ là tiêu chuẩn JIS, ANSI, DIN hay BS, khả năng mua sai là rất cao.

3. Chọn sai cấp áp lực (Pressure Rating): Một hệ thống vận hành ở áp suất 20 bar nhưng lại lắp mặt bích PN10 (chịu tối đa 10 bar) sẽ dẫn đến nguy cơ nổ vỡ mối nối, gây mất an toàn lao động nghiêm trọng.

Hậu quả: Không chỉ là việc lãng phí tiền bạc mua lại vật tư mới, mà còn là sự đình trệ của cả một dây chuyền sản xuất hoặc gây rò rỉ hóa chất độc hại ra môi trường.

Flange dùng trong hệ thống nào?

Nhờ kích thước nhỏ gọn và tính linh hoạt, mặt bích DN20 xuất hiện dày đặc trong cả đời sống lẫn công nghiệp:

• Hệ thống nước dân dụng & tòa nhà: Kết nối các van chặn, đồng hồ đo nước hoặc máy bơm tăng áp.

• Hệ thống HVAC (Điều hòa thông gió): Các đường ống dẫn nước lạnh hoặc nước nóng cho dàn trao đổi nhiệt.

• Hệ thống PCCC: Kết nối các đầu phun hoặc van chia nhánh tại các khu vực diện tích hẹp.

• Công nghiệp nhẹ: Dùng trong các nhà máy thực phẩm, dược phẩm để dẫn dung dịch hoặc khí nén có lưu lượng thấp.

Việc sử dụng mặt bích tại các vị trí này cho phép kỹ sư vận hành có thể tháo rời thiết bị để vệ sinh hoặc thay thế mà không cần phải cắt bỏ đường ống.

Sai lầm phổ biến khi lắp đặt và sử dụng

Dù chọn đúng loại mặt bích, nhưng nếu lắp đặt sai kỹ thuật, hệ thống vẫn sẽ thất bại:

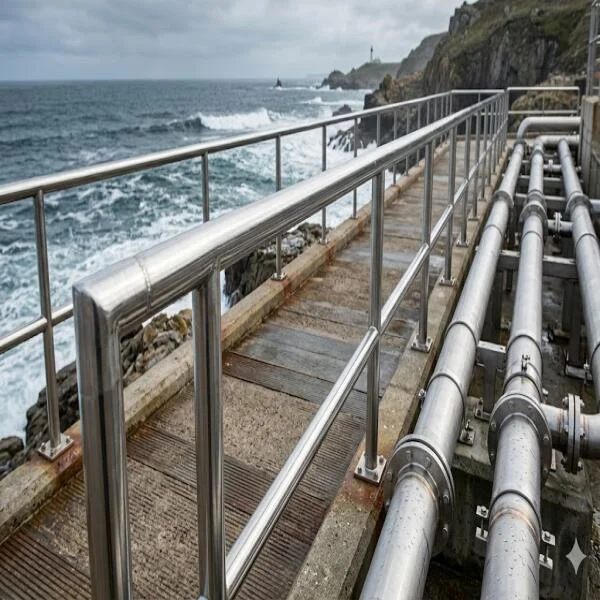

• Dùng sai vật liệu: Sử dụng mặt bích thép cho môi trường nước biển hoặc hóa chất sẽ khiến mối nối bị ăn mòn rỉ sét cực nhanh. Với môi trường này, bắt buộc phải dùng flange inox 304 hoặc 316.

• Gioăng làm kín (Gasket) không phù hợp: Dùng gioăng cao su cho đường ống hơi nóng sẽ khiến gioăng bị nóng chảy ngay lập tức.

• Siết bu lông không đều: Đây là lỗi phổ biến nhất. Nếu siết một bên quá chặt, mặt bích sẽ bị vênh, tạo khe hở khiến nước/khí rò rỉ dù đã có gioăng.

Checklist chọn flange DN20 chuẩn xác

Trước khi ra quyết định mua hàng, hãy rà soát lại danh sách dưới đây:

1. Tiêu chuẩn là gì? (JIS, ANSI, DIN hay BS?)

2. Áp lực bao nhiêu? (10 bar, 16 bar hay Class 150?)

3. Vật liệu gì? (Thép carbon, Inox 304, Inox 316 hay Nhựa PVC?)

4. Kiểu kết nối nào? (Hàn rỗng, hàn cổ hay bích mù?)

Quy trình lắp đặt đúng: Làm sạch bề mặt bích -> Đặt gioăng chính giữa -> Xỏ bu lông -> Siết theo hình sao (đối xứng) từng chút một cho đến khi đạt lực căng quy định.

FAQ - Câu hỏi thường gặp

1. DN20 là bao nhiêu inch?

DN20 tương đương với 3/4 inch trong hệ đo lường của Mỹ.

2. Flange có dùng chung cho mọi tiêu chuẩn không?

Hoàn toàn không. Mỗi tiêu chuẩn (JIS, ANSI, DIN) có kích thước đường kính ngoài và khoảng cách lỗ bu lông khác nhau. Bạn không thể lắp lẫn chúng.

3. Có thể dùng flange DN20 cho áp lực cao không?

Có thể. Tuy nhiên, bạn cần chọn đúng cấp áp lực (Pressure Rating) như Class 300, Class 600 hoặc PN25, PN40 tùy vào yêu cầu của hệ thống.

4. Nên chọn inox hay thép cho bích DN20?

Nếu dùng cho nước sạch hoặc dầu, thép carbon là lựa chọn kinh tế. Nếu dùng cho thực phẩm, hóa chất hoặc môi trường ven biển, bạn phải chọn inox để chống ăn mòn.

Kết luận

Hiểu đúng về flange không chỉ giúp bạn trở thành một người mua hàng thông thái mà còn đảm bảo sự vận hành bền vững cho toàn bộ hệ thống đường ống. Hãy nhớ rằng: Kích thước danh nghĩa chỉ là khởi đầu, tiêu chuẩn kỹ thuật và cấp áp lực mới là những yếu tố quyết định sự thành bại của mối nối.
