Valve flange là gì? Hướng dẫn chọn và lắp đặt van mặt bích chuẩn kỹ thuật

Bạn đã bao giờ gặp tình huống dở khóc dở cười khi lắp đặt hệ thống đường ống: Van mua về nhưng không thể kết nối được với ống, hoặc vừa vận hành đã xảy ra hiện tượng rò rỉ nghiêm trọng tại các điểm nối? Đây là vấn đề thực tế mà rất nhiều kỹ sư và nhà thầu gặp phải khi không chú trọng đến kiểu kết nối.

Nguyên nhân chính thường xuất phát từ việc lựa chọn sai loại kết nối (ren, hàn hay mặt bích) hoặc nhầm lẫn giữa các tiêu chuẩn kỹ thuật. Trong các hệ thống công nghiệp lớn và áp lực cao, valve (van kết nối mặt bích) chính là giải pháp tối ưu nhất. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất, phân loại và các thông số "sống còn" để bạn luôn chọn đúng thiết bị ngay từ đầu, đảm bảo hệ thống vận hành trơn tru và bền bỉ.

Valve là gì?

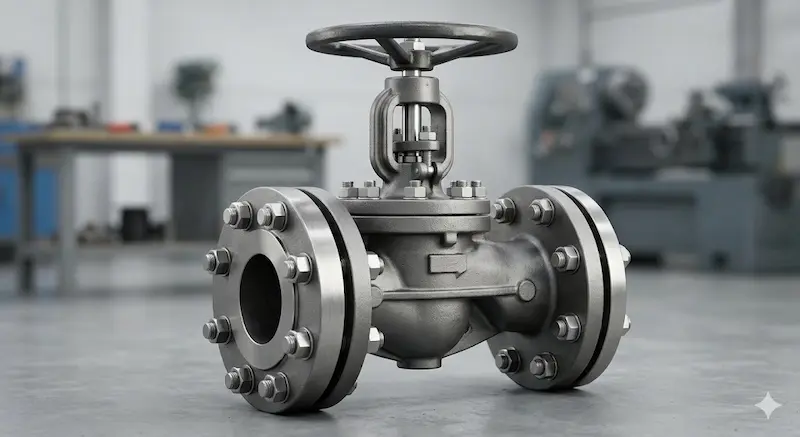

Nói một cách đơn giản, flange là loại van công nghiệp mà hai đầu thân van được đúc hoặc gắn sẵn các mặt bích (flanges) để kết nối với đường ống. Thay vì vặn ren hay hàn trực tiếp, người ta sử dụng hệ thống bu lông và đai ốc để ép chặt hai mặt bích lại với nhau.

Đặc điểm nhận dạng của dòng van này là cấu trúc chắc chắn, khối lượng lớn và khả năng tháo rời linh hoạt. Kết nối bằng mặt bích tạo ra một điểm nút kỹ thuật an toàn, nơi mà lớp gioăng (gasket) nằm giữa hai bề mặt kim loại sẽ đóng vai trò làm kín tuyệt đối dưới lực ép của bu lông.

Nguyên lý hoạt động của flange

Mọi loại flange đều hoạt động dựa trên sự phối hợp đồng bộ giữa bốn thành phần: Thân van, mặt bích, gioăng làm kín và bu lông.

Khi lắp đặt, các lỗ trên mặt bích của van sẽ được căn chỉnh trùng khớp với các lỗ trên mặt bích của đường ống. Khi siết chặt bu lông theo đúng kỹ thuật, lực nén cơ học sẽ ép lớp gioăng biến dạng nhẹ, lấp đầy các rãnh hở trên bề mặt bích.

Ưu điểm vượt trội của nguyên lý này chính là khả năng bảo trì. Bạn có thể dễ dàng tháo rời van ra khỏi hệ thống để vệ sinh hoặc thay thế mà không cần phải cắt bỏ hay phá hủy đường ống như đối với van hàn. Điều này cực kỳ quan trọng đối với các hệ thống sản xuất không thể dừng hoạt động quá lâu.

Các loại flange phổ biến trong công nghiệp

Tùy vào mục đích điều tiết dòng chảy, flange được chia thành nhiều dòng sản phẩm với nguyên lý vận hành khác nhau:

• Gate Flange (Van cổng mặt bích): Sử dụng đĩa van hình cánh cổng chuyển động lên xuống. Loại này thường dùng để đóng/mở hoàn toàn dòng chảy và cực kỳ phổ biến trong các hệ thống cấp thoát nước quy mô lớn.

• Globe Flange (Van cầu mặt bích): Có cấu tạo bên trong hình cầu với vách ngăn. Nó được thiết kế chuyên dụng cho việc điều tiết lưu lượng (mở một phần), thường thấy trong các hệ thống hơi nóng hoặc khí nén.

• Ball Flange (Van bi mặt bích): Sử dụng một quả bi có lỗ xuyên tâm. Ưu điểm là đóng mở cực nhanh (chỉ cần quay 90 độ) và độ kín khít rất cao, thường dùng trong ngành dầu khí và hóa chất.

• Butterfly Flange (Van bướm mặt bích): Sử dụng đĩa van hình cánh bướm xoay quanh trục. Loại van này có thiết kế mỏng, tiết kiệm không gian và giá thành kinh tế cho các đường ống có kích thước rất lớn.

Mỗi loại van đều có những ưu điểm riêng về mặt cơ học, nhưng điểm chung là chúng đều sử dụng kết nối mặt bích để đảm bảo độ vững chắc cho hệ thống.

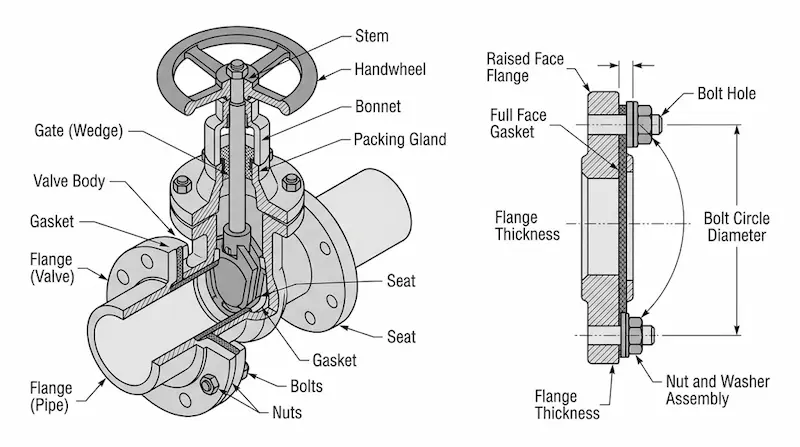

Thông số kỹ thuật flange cần lưu ý

Đây là phần "xương sống" của bài viết. Nếu bạn không nắm rõ các thông số này, khả năng mua sai hàng là gần như chắc chắn.

1. Kích thước danh nghĩa (DN): Phổ biến từ DN50 đến DN1000. Bạn phải chọn DN của van trùng khớp với DN của ống.

2. Áp lực làm việc (PN/Class): Các chuẩn phổ biến như PN10, PN16, PN25 (theo chuẩn DIN/ISO) hoặc Class 150, Class 300 (theo chuẩn ANSI). Van phải có khả năng chịu áp lực lớn hơn hoặc bằng áp suất vận hành thực tế của hệ thống.

3. Tiêu chuẩn mặt bích (Standard): Đây là điểm gây nhầm lẫn nhiều nhất. Có 3 hệ tiêu chuẩn chính:

   • JIS: Tiêu chuẩn Nhật Bản (JIS 10K, 20K).

   • ANSI/ASME: Tiêu chuẩn Mỹ (Class 150, 300).

   • DIN/BS: Tiêu chuẩn Đức và Anh (PN10, PN16).

4. Vật liệu thân van: Gang (cho nước sạch), thép (cho nhiệt độ cao), hoặc inox (cho hóa chất và môi trường ăn mòn).

Lưu ý cực kỳ quan trọng: Bạn không thể lắp một chiếc flange chuẩn JIS vào một đường ống đang sử dụng mặt bích chuẩn ANSI, vì khoảng cách tâm lỗ bu lông của chúng hoàn toàn khác nhau.

 flange vs valve ren vs valve hàn

Tại sao bạn nên đầu tư vào van mặt bích thay vì các loại kết nối rẻ hơn?

• Độ kín khít: Van mặt bích cho độ kín tốt hơn van ren ở kích thước lớn. Van hàn là kín nhất nhưng không thể tháo rời.

• Khả năng tháo lắp: Van mặt bích đứng đầu về tính linh hoạt. Van ren dễ bị kẹt sau thời gian dài sử dụng, van hàn thì bắt buộc phải cắt ống.

• Chi phí: Van mặt bích thường đắt nhất do yêu cầu về khối lượng vật liệu và gia công mặt bích. Van ren rẻ nhất nhưng chỉ dùng cho ống nhỏ.

Kết luận: flange là lựa chọn bắt buộc cho các đường ống từ DN50 trở lên, nơi yêu cầu sự an toàn tuyệt đối và tính tiện lợi trong bảo trì dài hạn.

Ứng dụng thực tế của valve

Nhờ tính ổn định và chịu lực tốt, dòng van này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Các trạm bơm, nhà máy xử lý nước thải sử dụng van mặt bích để kiểm soát dòng chảy lớn.

• HVAC (Điều hòa không khí): Trong các hệ thống Chiller của tòa nhà, nơi nước lạnh được luân chuyển dưới áp suất cao.

• PCCC: Các tủ trung tâm và đường ống dẫn nước chữa cháy luôn ưu tiên van mặt bích vì độ bền vượt trội theo thời gian.

• Công nghiệp hóa chất & Dầu khí: Sử dụng các dòng flange inox hoặc thép đúc để chịu đựng sự ăn mòn và áp suất cực lớn của môi chất.

Checklist chọn valve flange chuẩn xác

Trước khi đặt mua, hãy đảm bảo bạn đã tích đủ các ô dưới đây:

• Xác định đúng kích thước đường ống (DN bao nhiêu?).

• Xác định tiêu chuẩn mặt bích hiện tại của hệ thống (JIS, ANSI hay DIN?).

• Kiểm tra áp suất làm việc cao nhất (PN bao nhiêu?).

• Lựa chọn loại van phù hợp với mục đích (Đóng mở hay điều tiết?).

• Chọn vật liệu phù hợp với môi chất (Nước, khí, hóa chất?).

Hướng dẫn lắp đặt: Luôn làm sạch bề mặt tiếp xúc trước khi đặt gioăng. Khi siết bu lông, hãy siết theo hình sao (đối xứng) để đảm bảo lực ép phân bổ đều lên gioăng, tránh tình trạng rò rỉ một bên. Sau khi lắp xong, cần test thử áp lực (hydrotest) để kiểm tra độ kín của mối nối.

FAQ - Những câu hỏi thường gặp

1. flange là gì?

 Đó là các loại van công nghiệp sử dụng kết nối bằng mặt bích và bu lông thay vì ren hoặc hàn.

2. Valve có đắt hơn valve ren không?

 Có, giá thành van mặt bích thường cao hơn đáng kể do thân van lớn hơn, nặng hơn và tốn nhiều công gia công cơ khí chính xác hơn.

3. Có thể dùng valve cho hệ nhỏ không?

 Có, nhưng thông thường với ống dưới DN40, người ta dùng van ren để tiết kiệm chi phí và không gian lắp đặt.

4. Làm sao chọn đúng valve flange?

 Bạn phải căn cứ vào 3 yếu tố: Kích thước (DN), Tiêu chuẩn bích (ví dụ: JIS 10K) và Áp lực vận hành.

Kết luận

Đầu tư vào một hệ thống flange chất lượng chính là đầu tư vào sự an tâm và hiệu quả kinh tế lâu dài. Đừng để một sai sót nhỏ trong việc chọn tiêu chuẩn mặt bích làm ảnh hưởng đến tiến độ của cả một công trình lớn.

Việc hiểu rõ các thông số kỹ thuật và nguyên lý hoạt động không chỉ giúp bạn tránh rủi ro rò rỉ mà còn tối ưu hóa chi phí bảo trì sau này. Nếu bạn đang cần tư vấn sâu hơn về các dòng van công nghiệp hoặc báo giá cho dự án sắp tới, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được hỗ trợ tận tình nhất Valve flange.
