Flange SWRF: Cấu Tạo, Thông Số Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, đặc biệt là những hệ thống đòi hỏi khắt khe về áp lực cao và nhiệt độ lớn, việc lựa chọn đúng loại mặt bích không chỉ đơn thuần là vấn đề lắp ráp cơ khí mà còn là yếu tố sống còn để đảm bảo độ kín, độ bền cơ học và trên hết là sự an toàn vận hành tuyệt đối. Sự cố rò rỉ tại các mối nối mặt bích có thể dẫn đến hậu quả nghiêm trọng, từ lãng phí tài nguyên, ô nhiễm môi trường cho đến các thảm họa cháy nổ, đình trệ sản xuất.

Tuy nhiên, trong ma trận các tiêu chuẩn và chủng loại mặt bích hiện nay, không ít kỹ sư thiết kế cũng như người mới vào nghề thường gặp khó khăn khi phải phân biệt và đưa ra quyết định lựa chọn giữa các loại flange phổ biến như Weld Neck (hàn cổ), Slip On (hàn trượt) và Socket Weld (hàn ổ cắm). Mỗi loại mặt bích được sinh ra để tối ưu hóa cho những điều kiện làm việc cụ thể, từ kích thước đường ống, cấp áp suất cho đến đặc tính của lưu chất.

Đặc biệt, SWRF Flange nổi lên như một giải pháp chuyên biệt, được thiết kế tối ưu cho các hệ thống yêu cầu độ kín cực cao nhưng lại có kích thước đường ống nhỏ. Mặc dù sở hữu những ưu điểm vượt trội trong phân khúc này, không phải ai cũng hiểu rõ về cấu tạo chi tiết, nguyên lý hoạt động cũng như cách thức sử dụng đúng kỹ thuật để phát huy tối đa hiệu quả. Sự mơ hồ này đôi khi dẫn đến việc lạm dụng hoặc sử dụng sai mục đích, gây lãng phí chi phí đầu tư hoặc thậm chí là tiềm ẩn nguy cơ mất an toàn. Bài viết này được viết ra nhằm mục đích cung cấp một cái nhìn toàn diện và chuyên sâu về SWRF Flange, giúp bạn thấu hiểu đầy đủ từ cấu tạo, thông số kỹ thuật cho đến các ứng dụng thực tế trong hệ thống đường ống.

Flange SWRF Là Gì?

Định nghĩa

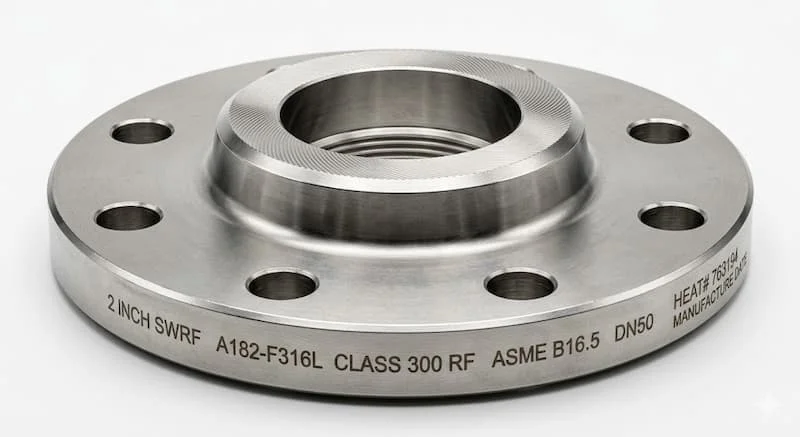

SWRF Flange là tên viết tắt của cụm từ đầy đủ: Socket Weld Raised Face flange. Đây là một loại mặt bích cơ khí kết hợp hai đặc điểm thiết kế cốt lõi:

1. Kiểu kết nối Socket Weld: Một thiết kế "ổ cắm" độc đáo ở phần thân mặt bích. Ống được đưa vào bên trong ổ cắm này trước khi thực hiện mối hàn góc (fillet weld) ở phần cổ mặt bích. Thiết kế này khác biệt hoàn toàn với Slip On flange (hàn trượt cả trong lẫn ngoài) hay Weld Neck flange (hàn đối đầu).

2. Bề mặt Raised Face: Một phần diện tích bề mặt tiếp xúc được gia công lồi lên so với bề mặt lắp bu lông. Bề mặt lồi này được tiêu chuẩn hóa cao độ về kích thước, hình dạng (thường là dạng rãnh đồng tâm hoặc rãnh xoắn ốc) để tối ưu hóa sự tiếp xúc và nén chặt của gioăng (gasket).

Nhờ sự kết hợp độc đáo này, SWRF flange mang lại những lợi ích kỹ thuật quan trọng:

• Tăng độ kín tuyệt đối: Bề mặt lồi tập trung lực ép bu lông vào gioăng, tạo ra mối nối kín khít hơn đáng kể so với các loại mặt bích có bề mặt phẳng (Flat Face).

• Cải thiện khả năng chịu áp lực: Thiết kế socket weld tạo ra một mối nối chắc chắn hơn giữa ống và bích, giảm thiểu ứng suất tại mối hàn và tăng khả năng chịu tải của toàn bộ hệ thống.

Nguyên lý hoạt động

Cơ chế hoạt động của một SWRF flange trong hệ thống đường ống diễn ra theo các bước kỹ thuật nghiêm ngặt:

1. Định vị: Đầu ống được đưa vào bên trong lỗ socket của flange. Lỗ socket có đường kính trong khớp với đường kính ngoài của ống, giúp định vị ống chính xác và đồng tâm. Điều quan trọng là phải để lại một khoảng hở nhỏ (thường là 1/16 inch) ở đáy socket để cho phép sự giãn nở nhiệt của ống mà không gây ứng suất lên mối hàn.

2. Hàn: Kỹ thuật viên tiến hành hàn một mối hàn góc (fillet weld) duy nhất ở phần cổ bên ngoài của mặt bích. Mối hàn này chịu trách nhiệm chính về độ bền cơ học của kết nối. Khác với Slip On flange, không cần thực hiện mối hàn bên trong, giúp bề mặt bên trong đường ống trơn tru hơn và giảm nguy cơ xói mòn mối hàn.

3. Kết nối: Hai mặt bích SWRF (hoặc một SWRF flange và một thiết bị có mặt bích tương ứng) được đặt đối diện nhau. Một gioăng phù hợp được chèn vào giữa hai bề mặt raised face. Toàn bộ cụm mối nối được siết chặt bằng hệ thống bu lông và đai ốc với một lực mô-men xoắn được kiểm soát.

Nhờ thiết kế tích hợp này, mối nối SWRF Flange sở hữu những ưu điểm vượt trội:

• Giảm thiểu tối đa nguy cơ rò rỉ: Nhờ lực nén gioăng tập trung và mối hàn kín.

• Tăng độ ổn định và tuổi thọ: Cấu trúc socket weld giúp phân phối ứng suất tốt hơn, giảm mệt mỏi mối hàn.

• Tối ưu cho đường ống nhỏ áp suất cao: SWRF flange là lựa chọn hoàn hảo nhất cho các đường ống có kích thước danh nghĩa nhỏ (thường là NPS 2 inch trở xuống) hoạt động trong môi trường áp suất cao.

Phân Tích Chuyên Sâu

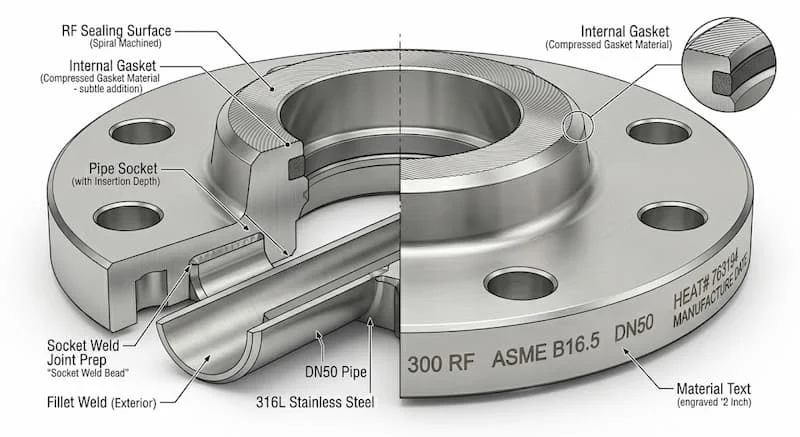

Cấu tạo của flange SWRF

Một SWRF Flange được cấu thành từ các phần chính, mỗi phần đảm nhận một chức năng kỹ thuật quan trọng để đảm bảo hiệu suất toàn diện:

1. Socket (ổ cắm)

Đây là đặc điểm nhận dạng cốt lõi của loại flange này. Lỗ socket là một khoang được gia công chính xác bên trong thân flange. Chức năng của nó là định vị ống chính xác và đồng tâm trước khi hàn. Đường kính lỗ socket phải khớp với đường kính ngoài của ống để tạo ra một khoảng hở phù hợp cho mối hàn góc. Đáy socket có thể có một gờ để ngăn ống đâm quá sâu, nhưng luôn cần để lại khoảng hở giãn nở nhiệt.

2. Raised Face (mặt lồi)

Như đã đề cập, đây là bề mặt tiếp xúc lồi lên so với bề mặt lắp bu lông. Raised face được gia công với độ chính xác cao về kích thước và hình dạng (ví dụ: dạng rãnh đồng tâm 2-3 rãnh/mm). Chức năng chính là tăng diện tích tiếp xúc thực tế và tập trung lực ép bu lông, giúp nén chặt gioăng và tạo ra độ kín tuyệt đối. Đây là yếu tố quan trọng để ngăn chặn rò rỉ trong các hệ thống áp lực cao.

3. Bolt holes (lỗ bu lông)

Đây là các lỗ được khoan xuyên qua thân flange, sắp xếp theo một vòng tròn bu lông (bolt circle) tiêu chuẩn hóa. Chúng được dùng để siết chặt hai flange (hoặc flange và thiết bị) lại với nhau bằng bu lông và đai ốc, tạo ra lực nén cần thiết lên gioăng. Số lượng và đường kính lỗ bu lông phải tương thích hoàn toàn với cấp áp suất (Class) và tiêu chuẩn flange.

4. Thân flange

Đây là phần khối lượng chính của flange, bao quanh các bộ phận khác. Nó được chế tạo từ các vật liệu chịu lực cao để chịu được lực nén của bu lông, lực kéo của ống và áp suất bên trong đường ống. Độ dày thân flange được thiết kế để đảm bảo độ cứng vững và ngăn ngừa biến dạng dưới tải.

Thông số kỹ thuật SWRF Flange

Việc thấu hiểu các thông số kỹ thuật là vô cùng quan trọng để lựa chọn và sử dụng đúng loại SWRF Flange cho hệ thống của bạn:

1. Kích thước (DN / NPS)

Thông số này biểu thị kích thước đường ống danh nghĩa mà flange kết nối. SWRF Flange thường được tối ưu hóa cho đường ống nhỏ, với dải kích thước danh nghĩa phổ biến nhất là từ DN15 (NPS 1/2") đến DN100 (NPS 4"). Sử dụng SWRF flange cho ống có kích thước lớn hơn thường không hiệu quả về mặt chi phí và kỹ thuật so với Weld Neck flange.

2. Pressure Class

Pressure Class biểu thị khả năng chịu áp lực làm việc tối đa của flange ở nhiệt độ tiêu chuẩn (thường là 20°C). Cấp áp suất được tiêu chuẩn hóa theo ANSI/ASME (ví dụ: Class 150, Class 300, Class 600, Class 900, Class 1500, Class 2500). Việc chọn Class phải dựa trên áp suất thiết kế tối đa của hệ thống đường ống.

3. Tiêu chuẩn sản xuất

Các thông số kích thước, hình dạng, vật liệu và cấp áp suất của SWRF Flange phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế để đảm bảo tính lắp lẫn (interchangeability) và an toàn. Các tiêu chuẩn phổ biến nhất là:

• ASME B16.5: Tiêu chuẩn cho mặt bích đường ống.

• ANSI: Tiêu chuẩn Quốc gia Hoa Kỳ.

4. Vật liệu

Vật liệu flange phải được chọn dựa trên môi trường lưu chất (tính ăn mòn), nhiệt độ và cấp áp suất. Các vật liệu phổ biến bao gồm:

• Carbon steel (thép carbon): Phổ biến nhất cho nước sạch, dầu, khí thông thường.

• Stainless steel (thép không gỉ - ví dụ: 304, 316): Dùng cho môi trường ăn mòn, thực phẩm, dược phẩm.

• Alloy steel (thép hợp kim): Dùng cho nhiệt độ và áp suất cực cao.

5. Raised Face dimension

Kích thước và hình dạng của bề mặt lồi ( raised face) cũng được tiêu chuẩn hóa chi tiết theo ASME B16.5 để đảm bảo sự tiếp xúc gioăng tối ưu. Việc gia công sai bề mặt này có thể làm giảm đáng kể hiệu quả làm kín.

So sánh SWRF Flange với các loại flange khác

Để giúp bạn đưa ra quyết định tối ưu, hãy cùng so sánh SWRF Flange với các loại flange phổ biến khác:

SWRF vs Weld Neck

SWRF vs Slip On

Vì sao chọn SWRF?

Từ những phân tích trên, ta có thể kết luận rằng flange SWRF là lựa chọn tối ưu khi:

• Tối ưu hóa kết nối cho các đường ống nhỏ áp lực cao (≤ NPS 2").

• Dễ dàng lắp đặt và hàn hơn so với Weld Neck flange trong không gian hẹp.

• Mang lại độ kín tuyệt đối vượt trội hơn Slip-on flange.

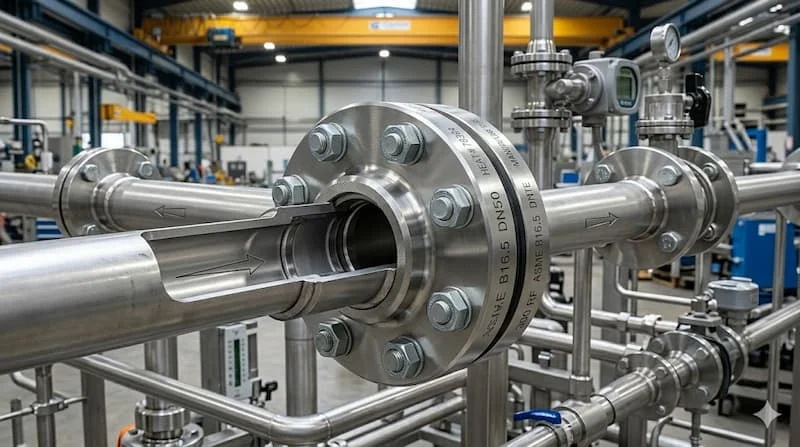

Ứng Dụng Thực Tế

Nhờ những ưu điểm vượt trội về độ kín, khả năng chịu áp lực và thiết kế tối ưu cho ống nhỏ, flange SWRF hiện diện trong hầu hết các huyết mạch của nền công nghiệp:

1. Hệ thống dầu khí

Trong ngành công nghiệp dầu khí đầy khắc nghiệt, SWRF flange là lựa chọn hàng đầu cho các đường ống kích thước nhỏ áp suất cao vận chuyển dầu thô, khí tự nhiên và các sản phẩm dầu khí trung gian. Chúng đảm bảo độ kín tuyệt đối để ngăn chặn rò rỉ lưu chất dễ cháy nổ, bảo vệ an toàn cho con người và giàn khoan, nhà máy lọc dầu.

2. Nhà máy hóa chất

Các hệ thống đường ống trong nhà máy hóa chất thường xuyên phải đối mặt với các môi trường lưu chất ăn mòn mạnh, độc hại và dễ cháy. SWRF flange, đặc biệt là loại được làm từ thép không gỉ, được ưu tiên sử dụng cho các hệ thống yêu cầu độ kín cực cao, ngăn ngừa tuyệt đối sự rò rỉ hóa chất ra ngoài môi trường, giảm thiểu nguy cơ tai nạn lao động và ô nhiễm.

3. Hệ thống hơi (Steam)

Hơi nước là một lưu chất có nhiệt độ và áp suất rất cao. SWRF flange được sử dụng rộng rãi trong các hệ thống phân phối hơi, hệ thống condensate, lò hơi và các thiết bị trao đổi nhiệt, nhờ khả năng chịu nhiệt và chịu áp tốt, đảm bảo độ kín tuyệt đối để tránh mất năng lượng và rò rỉ hơi nước nguy hiểm.

4. Nhà máy điện

Trong các nhà máy nhiệt điện, thủy điện và điện hạt nhân, SWRF flange được sử dụng cho các hệ thống đường ống phụ trợ như hệ thống nước cấp lò hơi, hệ thống xả, hệ thống khí nén điều khiển. Chúng đảm bảo độ kín và độ bền cơ học cần thiết cho các hệ thống hoạt động liên tục dưới tải trọng lớn.

Sai lầm thường gặp khi sử dụng flange SWRF:

• Dùng cho đường ống kích thước lớn: Lạm dụng SWRF flange cho ống kích thước lớn không hiệu quả về mặt chi phí và kỹ thuật so với Weld Neck flange.

• Không kiểm tra class áp suất: Sử dụng Class 150 cho hệ thống PN16 hoặc PN25, dẫn đến rò rỉ và vỡ flange.

• Hàn không đúng kỹ thuật: Mối hàn góc không đủ độ sâu hoặc chất lượng, gây nứt và rò rỉ. Không để lại khoảng hở giãn nở nhiệt có thể gây mệt mỏi mối hàn.

Hướng dẫn chọn flange SWRF (Checklist Kỹ Thuật)

Để chọn đúng loại flange SWRF cho hệ thống của bạn, hãy luôn tuân thủ quy trình kiểm tra sau:

1. Xác định chính xác kích thước đường ống: Flange SWRF phù hợp nhất cho các đường ống nhỏ có kích thước danh nghĩa ≤ DN100 (NPS 4"), đặc biệt là các đường ống ≤ DN50 (NPS 2").

2. Kiểm tra kỹ cấp áp suất làm việc tối đa của hệ thống: Chọn Class áp suất của flange lớn hơn hoặc bằng áp suất thiết kế của hệ thống. Ví dụ: hệ thống PN10 thường chọn Class 150; hệ thống áp lực cao chọn Class 300, 600...

3. Chọn vật liệu phù hợp với môi trường lưu chất: Ưu tiên thép không gỉ (Inox) cho môi trường ăn mòn, thực phẩm, dược phẩm; chọn thép carbon cho các ứng dụng thông thường nước, dầu khí để tối ưu hóa chi phí.

4. Kiểm tra kỹ tiêu chuẩn sản xuất: Hãy chắc chắn rằng mọi thành phần trong hệ thống (ống, van, flange) đều tuân thủ cùng một tiêu chuẩn kỹ thuật (ví dụ: ASME B16.5) để đảm bảo tính lắp lẫn và an toàn tuyệt đối.

FAQ – Câu Hỏi Thường Gặp

Flange SWRF là gì?

Là tên viết tắt của Socket Weld Raised Face flange, loại mặt bích có kiểu kết nối hàn ổ cắm (socket weld) và bề mặt làm kín lồi (raised face), chuyên dùng cho các hệ thống đường ống kích thước nhỏ và yêu cầu độ kín cực cao.

SWRF flange phù hợp nhất với đường ống nào?

Tối ưu hóa kết nối cho các đường ống kích thước danh nghĩa nhỏ (thường ≤ NPS 2") hoạt động dưới môi trường áp suất cao.

SWRF flange có cần thực hiện mối hàn không?

Có, nó cần thực hiện một mối hàn góc (fillet weld) duy nhất ở cổ bên ngoài của mặt bích sau khi đưa ống vào socket. Khác với Slip On flange, không cần hàn bên trong.

Có thể thay thế SWRF flange bằng Slip on flange được không?

Không nên trong các hệ thống đòi hỏi áp suất cao và độ kín cực cao, vì độ kín của Slip-on flange thấp hơn đáng kể, không đáp ứng được yêu cầu Class áp cao. Trong hệ thống áp suất thấp thì có thể xem xét thay thế để tối ưu chi phí.

Kết Luận

Flange SWRF là một trong những giải pháp kết nối chuyên biệt và tối ưu bậc nhất trong hệ thống đường ống công nghiệp hiện đại, đặc biệt là những hệ thống đòi hỏi khắt khe về áp lực cao, độ kín tuyệt đối và kích thước đường ống nhỏ. Nhờ thiết kế tích hợp độc đáo giữa kiểu kết nối socket weld vững chắc và bề mặt làm kín raised face tập trung lực, loại flange này không chỉ mang lại:

• Hiệu suất độ kín cực cao: Ngăn chặn tuyệt đối mọi sự rò rỉ lưu chất dễ cháy nổ, độc hại.

• Độ an toàn vận hành tuyệt đối: Chịu được tải trọng lớn và mệt mỏi mối hàn tốt hơn Slip On flange.

• Chi phí hợp lý: Mang lại giá trị tối ưu so với Weld Neck flange trong phân khúc ống nhỏ.

Việc thấu hiểu đầy đủ về cấu tạo, thông số kỹ thuật, ứng dụng thực tế cũng như kỹ thuật lắp đặt đúng đắn là chìa khóa để bạn có thể tự tin lựa chọn và sử dụng đúng loại flange SWRF cho hệ thống của mình, đảm bảo an toàn và hiệu quả lâu dài.
