Square Flange là gì? Giải pháp tối ưu cho các hệ thống kỹ thuật đặc thù

Trong thế giới của các phụ kiện đường ống, mặt bích tròn gần như chiếm lĩnh mọi tiêu chuẩn và công trình. Tuy nhiên, đã bao giờ bạn tự hỏi: “Tại sao trong một số máy móc công nghiệp hay hệ thống thủy lực, người ta lại ưu tiên dùng square (mặt bích vuông) thay vì loại mặt bích tròn truyền thống?”

Thực tế, sự tồn tại của mặt bích hình vuông không phải là ngẫu nhiên. Trong những không gian lắp đặt hạn chế hoặc yêu cầu độ ổn định chống xoay cực cao, square chính là chìa khóa giải quyết bài toán kỹ thuật mà các dòng sản phẩm tròn không thể đáp ứng. Bài viết này sẽ giúp bạn hiểu rõ bản chất, thông số kỹ thuật và cách lựa chọn mặt bích vuông chuẩn xác để tránh những sai lầm đáng tiếc trong lắp đặt và vận hành.

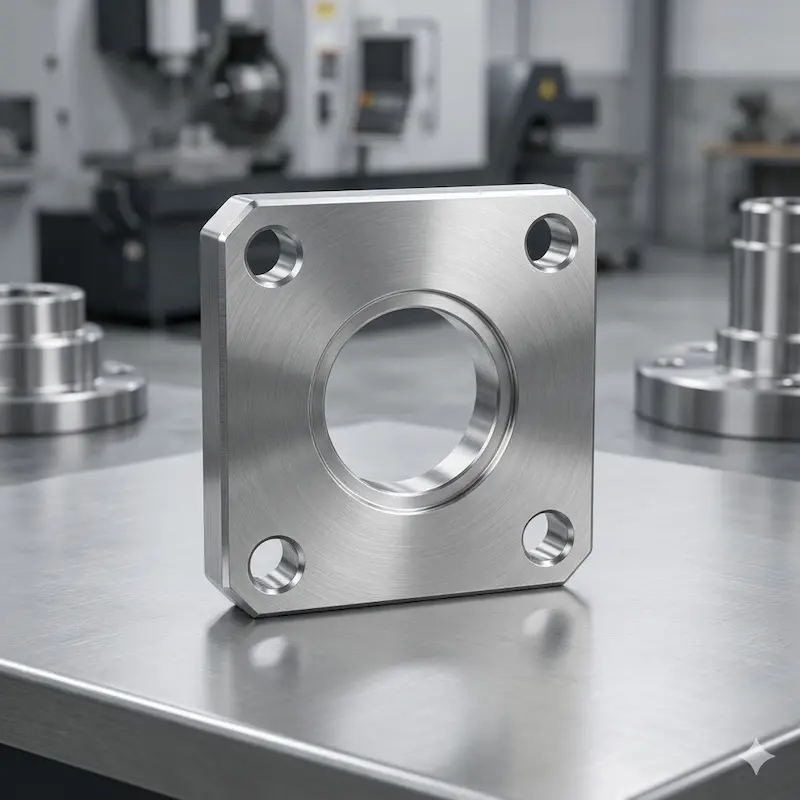

Square là gì?

Về cơ bản, square là một loại phụ kiện cơ khí dùng để kết nối ống, van hoặc các thiết bị khác trong hệ thống, nhưng thay vì hình tròn đặc trưng, nó có cấu tạo hình vuông với 4 cạnh bằng nhau.

Điểm nhận diện đặc trưng của loại mặt bích này là 4 lỗ bu lông được bố trí chính xác tại 4 góc của hình vuông. Thiết kế này giúp tối ưu hóa diện tích tiếp xúc trong một số bề mặt phẳng của máy móc. Trong khi mặt bích tròn thường tuân theo các tiêu chuẩn quốc tế khắt khe như JIS, ANSI hay DIN, thì mặt bích vuông thường xuất hiện trong các hệ thống thủy lực áp suất cao hoặc các thiết bị được thiết kế riêng biệt (custom-made).

Nguyên lý hoạt động của square

Cũng giống như các loại mặt bích khác, square hoạt động dựa trên cơ chế nén cơ học để tạo ra sự kín khít tuyệt đối. Một bộ kết nối hoàn chỉnh sẽ bao gồm: hai mặt bích vuông đối xứng, một lớp gioăng (gasket) ở giữa và hệ thống 4 bu lông siết chặt.

Khi chúng ta siết đều 4 bu lông theo các góc, lực ép sẽ truyền qua mặt bích xuống lớp gioăng, làm lớp gioăng biến dạng và lấp đầy các rãnh hở, ngăn chặn môi chất rò rỉ ra ngoài. Tại sao lại là thiết kế vuông? Hình dạng vuông cung cấp một mặt phẳng tựa tốt hơn trên các thân máy hình hộp, giúp việc căn chỉnh vị trí tâm lỗ trở nên dễ dàng và chính xác hơn, đồng thời tăng độ ổn định chống rung lắc cho toàn bộ mối nối.

Các loại square phổ biến hiện nay

Dựa vào cách thức kết nối với đường ống, square được chia thành nhiều dòng sản phẩm khác nhau để phù hợp với từng yêu cầu kỹ thuật:

• Square Slip-on Flange (Bích vuông rỗng): Ống được xỏ trực tiếp vào lỗ mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Đây là loại dễ lắp đặt nhất, cho phép linh hoạt trong việc điều chỉnh độ dài ống.

• Square Threaded Flange (Bích vuông ren): Thay vì hàn, mặt bích này sử dụng ren để kết nối với ống. Ưu điểm lớn nhất là không cần nhiệt, cực kỳ an toàn trong các môi trường dễ cháy nổ, nhưng khả năng chịu áp lực sẽ kém hơn loại hàn.

• Square Socket Flange (Bích vuông hàn bọc đúc): Ống được đưa vào một khấc chờ sẵn bên trong bích rồi mới tiến hành hàn. Kiểu này tạo ra dòng chảy bên trong trơn tru, hạn chế tình trạng đọng môi chất tại mối nối.

• Custom Square: Các dòng mặt bích vuông được gia công riêng theo bản vẽ kỹ thuật của các loại máy đặc thù, không tuân theo bất kỳ quy chuẩn chung nào.

Mỗi loại đều có những ưu nhược điểm riêng, nhưng nhìn chung, chúng đều hướng tới việc tạo ra một mối nối chắc chắn và bền bỉ trong các không gian hẹp.

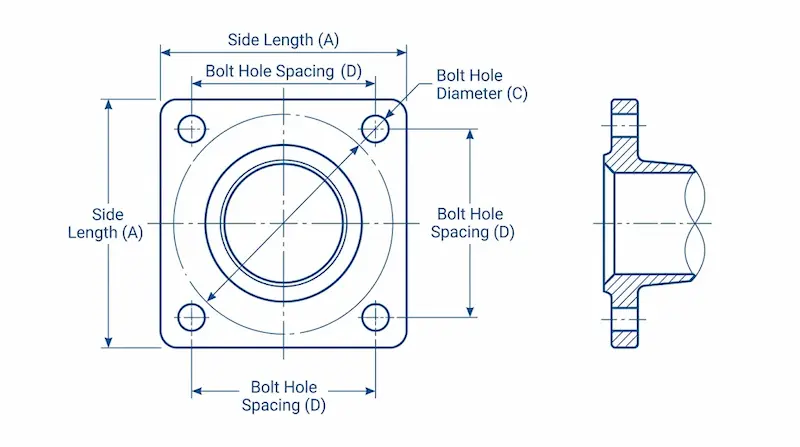

Thông số kỹ thuật của square

Khác với mặt bích tròn có các bảng tra tiêu chuẩn rộng rãi, thông số của square thường phụ thuộc vào mục đích sử dụng cụ thể. Tuy nhiên, các thông số "sống còn" bạn cần nắm vững bao gồm:

1. Chiều dài cạnh: Kích thước phủ bì của mặt vuông.

2. Độ dày bích: Quyết định khả năng chịu áp lực của mối nối.

3. Khoảng cách tâm lỗ (PCD): Đây là thông số quan trọng nhất để đảm bảo 4 bu lông có thể xuyên qua chính xác.

4. Vật liệu: Thường là thép Carbon (cho dầu, khí), Inox 304/316 (cho thực phẩm, hóa chất) hoặc nhựa cứng.

5. Áp lực làm việc: Thường được tính theo đơn vị bar hoặc kgf/cm².

Một lưu ý quan trọng là mặt bích vuông thường không có tính chuẩn hóa cao giữa các nhà sản xuất. Một chiếc square của hãng máy này chưa chắc đã lắp vừa cho hãng máy khác dù cùng kích cỡ ống. Do đó, việc đo đạc thủ công các thông số tâm lỗ là bước không thể bỏ qua.

Square vs round flange – nên chọn loại nào?

Để biết khi nào nên sử dụng loại nào, chúng ta cần đặt chúng lên bàn cân so sánh:

Kết luận: Nếu bạn đang xây dựng một hệ thống đường ống dài, liên tục, hãy chọn mặt bích tròn. Nhưng nếu bạn đang kết nối ống vào một thân máy bơm, máy nén khí hoặc hệ thống thủy lực có bề mặt phẳng hẹp, square sẽ là lựa chọn tối ưu hơn cả.

Tại sao square ít phổ biến hơn?

Mặc dù có những ưu điểm đặc thù, nhưng mặt bích vuông vẫn chỉ chiếm một thị phần nhỏ. Lý do chính là vì nó không theo tiêu chuẩn quốc tế phổ biến (như ANSI hay DIN dành cho bích tròn). Điều này gây khó khăn trong việc tiêu chuẩn hóa dây chuyền sản xuất và quản lý kho bãi.

Bên cạnh đó, việc sản xuất mặt bích vuông thường tiêu tốn nhiều phôi vật liệu hơn ở các góc so với việc tiện tròn, dẫn đến chi phí sản xuất đôi khi cao hơn. Khả năng thay thế linh hoạt cũng là một điểm yếu: nếu một mặt bích vuông bị hỏng, bạn thường phải chờ gia công hoặc đặt hàng chính hãng thay vì mua sẵn tại các cửa hàng vật tư thông thường.

Square dùng trong hệ thống nào?

Nếu bạn dạo quanh một nhà máy hiện đại, bạn sẽ thấy square thường xuất hiện ở:

• Hệ thống thủy lực: Các khối Valve block, bơm thủy lực áp suất cao thường dùng bích vuông để kết nối vì độ chắc chắn tuyệt đối.

• Máy nén khí & Thiết bị trao đổi nhiệt: Nơi các bề mặt lắp đặt thường được đúc theo hình vuông để tiết kiệm không gian.

• Kết cấu khung & Thiết bị đặc thù: Trong các ngành chế tạo máy, bích vuông vừa dùng để dẫn dòng, vừa đóng vai trò như một bộ phận liên kết cơ khí chắc chắn vào khung máy.

Sai lầm phổ biến khi dùng square

Nhiều kỹ sư và đơn vị thu mua thường mắc phải những sai lầm sau đây khi làm việc với mặt bích vuông:

1. Tùy ý thay thế bằng bích tròn: Cố gắng khoan lại lỗ hoặc dùng bích tròn lắp cho vị trí bích vuông có thể gây yếu kết cấu và rò rỉ.

2. Không kiểm tra kỹ khoảng cách tâm lỗ: Chỉ cần lệch 1-2mm, bạn sẽ không thể xỏ được bu lông qua, dẫn đến việc phải bỏ đi cả lô hàng.

3. Dùng sai vật liệu bu lông/gasket: Do áp suất trong hệ thống dùng bích vuông thường rất cao, việc dùng gioăng cao su rẻ tiền hoặc bu lông cường độ thấp sẽ dẫn đến tai nạn cháy nổ hệ thống.

Checklist chọn square flange chuẩn xác

Để việc mua sắm và lắp đặt diễn ra suôn sẻ, hãy áp dụng checklist 4 bước:

• Xác định kích thước chính xác: Đo chiều dài cạnh, đường kính lỗ trong và khoảng cách tâm lỗ bu lông.

• Kiểm tra vật liệu: Môi chất của bạn là gì? Có ăn mòn không? (Nếu có hãy chọn Inox).

• Xác định áp lực: Hệ thống chạy ở bao nhiêu bar? Độ dày mặt bích có đủ khả năng chịu tải không?

• Đảm bảo đồng bộ: Kiểm tra xem gioăng và bu lông đi kèm có đúng chủng loại và số lượng không.

Kỹ thuật lắp đặt: Luôn nhớ làm sạch bề mặt tiếp xúc trước khi đặt gioăng. Khi siết bu lông, hãy siết theo hình chữ X (đối xứng) để lực ép được phân bổ đều nhất, tránh làm vênh mặt bích.

FAQ - Câu hỏi thường gặp

1. Square có tiêu chuẩn quốc tế không?

Thực tế là ít có tiêu chuẩn quốc tế chung như bích tròn. Đa số chúng tuân theo tiêu chuẩn của từng hãng máy (OEM) hoặc tiêu chuẩn thủy lực cụ thể.

2. Square có chịu được áp lực cao không?

Có, thậm chí rất cao. Nhờ thiết kế dày dặn và 4 điểm lực ở 4 góc, nó thường xuyên được dùng trong các hệ thống thủy lực áp suất hàng trăm bar.

3. Có thể thay square bằng flange tròn không?

Không nên. Ngoài vấn đề thẩm mỹ, việc thay đổi này ảnh hưởng đến khả năng chịu lực và sự đồng bộ của thiết bị.

4. Nên chọn thép hay inox cho square flange?

Nếu hệ thống dẫn dầu thủy lực thông thường, thép carbon là đủ. Nếu dùng trong nhà máy bia, sữa hoặc hóa chất, bắt buộc phải dùng Inox 304/316.

Kết luận

Square có thể không phổ biến như các dòng mặt bích tròn, nhưng nó là một mắt xích không thể thay thế trong các giải pháp kỹ thuật đặc thù. Hiểu rõ thông số, vật liệu và nguyên lý lắp đặt sẽ giúp bạn tối ưu hóa hiệu suất máy móc và giảm thiểu rủi ro vận hành.
