Áp Kế Chữ U Là Gì? Giải Pháp Đo Chênh Áp Chính Xác Cho Hệ Thống Khí

Trong lĩnh vực cơ điện (ME), đo lường áp suất lưu chất là công việc bắt buộc để kiểm soát vận hành. Giữa hàng loạt công nghệ điện tử hiện đại, một thiết bị thuần cơ học cổ điển là U tube manometer vẫn giữ vị trí không thể thay thế. Thiết bị này là tiêu chuẩn vàng trong các phép đo chênh áp thấp nhờ tính minh bạch và độ tin cậy tuyệt đối.

Áp kế chữ U là thiết bị đo áp suất hoặc chênh áp sử dụng cột chất lỏng trong ống hình chữ U để xác định áp lực tác động. Khi có sự chênh lệch áp suất giữa hai đầu ống, cột chất lỏng sẽ dịch chuyển, tạo ra độ cao chênh lệch tỷ lệ thuận với áp suất cần đo.

Xem thêm: van bướm,…

Áp Kế Chữ U Là Gì?

Để hiểu sâu về U tube manometer, chúng ta cần nhìn nhận nó dưới góc độ một thiết bị đo lường chuẩn thức. Đây là dạng áp kế chất lỏng (manometer) đơn giản nhất nhưng lại có độ tin cậy cao vì kết quả đo dựa trực tiếp vào các đại lượng vật lý cơ bản, không qua mạch khuếch đại điện tử hay cơ cấu bánh răng lò xo.

Thiết bị này đóng vai trò then chốt trong hạ tầng kỹ thuật nhờ 3 công năng cốt lõi:

• Đo áp suất tĩnh cực thấp: Các loại đồng hồ cơ thông thường hầu như bất lực trước dải áp suất siêu nhỏ (vài mmH2O). Áp kế hình chữ U giải quyết bài toán này một cách dễ dàng.

• Đo chênh áp (Differential Pressure): Xác định chính xác độ lệch áp suất giữa hai môi trường riêng biệt, ví dụ như bên trong và bên ngoài phòng sạch, hoặc trước và sau màng lọc khí.

• Kiểm tra và tính toán lưu lượng khí: Kết hợp với ống Pitot hoặc tấm orifice để đo vận tốc dòng khí dựa trên độ sụt áp.

Cấu tạo cơ bản của thiết bị:

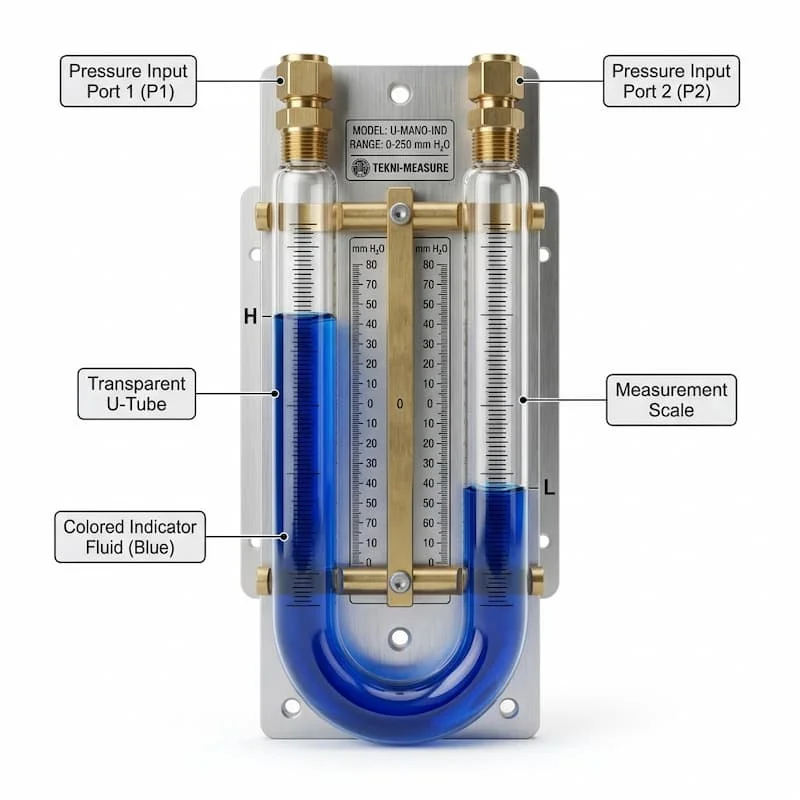

Một áp kế tiêu chuẩn có kết cấu tinh gọn, bao gồm bốn thành phần chính:

1. Ống hình chữ U: Thường làm bằng thủy tinh borosilicate chịu lực hoặc nhựa acrylic trong suốt để người vận hành quan sát rõ mức chất lỏng.

2. Chất lỏng đo áp (Manometric Fluid): Có thể là nước cất, dầu chuyên dụng hoặc thủy ngân, tùy thuộc vào dải áp suất và độ nhạy yêu cầu.

3. Thang chia áp suất (Scale): Thước đo được gắn dọc theo hai nhánh chữ U, chia vạch rõ ràng theo đơn vị mm, mmH2O, Pa hoặc mbar.

4. Cổng kết nối áp suất: Nằm ở hai đầu hở của ống chữ U, dùng để nối ống dẫn khí từ các điểm cần đo vào thiết bị.

Nguyên Lý Hoạt Động Của U tube manometer

Cơ sở vận hành của nguyên lý U tube manometer dựa trên trạng thái cân bằng áp suất thủy tĩnh của cột chất lỏng.

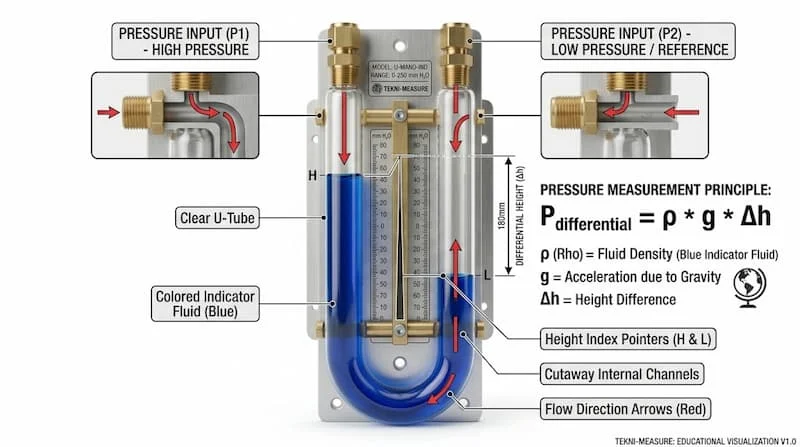

Áp suất tác động 2 đầu ống ➔ Chất lỏng dịch chuyển ➔ Tạo chênh lệch chiều cao (h) ➔ Tính ra áp suất định lượng

Khi hai đầu ống chữ U để hở ngoài không khí, áp suất khí quyển tác động lên hai nhánh là như nhau (P1 = P2), mực chất lỏng ở hai bên sẽ nằm trên cùng một đường ngang (vạch số 0).

Khi kết nối thiết bị vào hệ thống cần đo, hai đầu ống sẽ chịu hai lực áp suất khác nhau. Lực áp suất lớn hơn sẽ đẩy cột chất lỏng ở nhánh đó đi xuống, đồng thời đẩy cột chất lỏng ở nhánh đối diện dâng lên. Sự chênh lệch mực chất lỏng giữa hai nhánh tạo ra một cột chất lỏng có chiều cao $h$. Chiều cao này sinh ra một áp suất thủy tĩnh cân bằng với độ chênh lệch áp suất bên ngoài.

Giá trị áp suất hoặc chênh áp được tính toán chính xác theo công thức vật lý kinh điển:

Trong đó:

• P: Áp suất chênh lệch cần đo.

• Rho: Khối lượng riêng của chất lỏng đo áp.

• g: Gia tốc trọng trường tại nơi đo.

• h: Chiều cao chênh lệch của cột chất lỏng giữa hai nhánh.

Vì sao U tube manometer có độ chính xác cao và phù hợp với áp suất thấp?

Lý do thiết bị này đạt độ chuẩn xác cơ học cao là vì nó không có sai số do ma sát cơ khí hay sự mỏi vật liệu (như lò xo trong đồng hồ Bourdon). Phép đo chỉ phụ thuộc vào khối lượng riêng chất lỏng (vốn là hằng số ở nhiệt độ ổn định) và chiều cao h.

Khi cần đo áp suất cực thấp, người ta nạp vào ống các chất lỏng có khối lượng riêng nhỏ như nước hoặc dầu nhẹ. Nhờ rho nhỏ, chỉ một dao động áp suất rất bé cũng khiến chiều cao $h$ thay đổi đáng kể, giúp người nhìn dễ dàng đọc được các giá trị chênh áp nhỏ đến mức vài Pascal.

Các Loại U tube manometer Phổ Biến

Để tối ưu hóa độ nhạy và phù hợp với từng môi trường vận hành riêng biệt, thiết bị được phân tách thành các chủng loại sau:

1. Phân loại theo chất lỏng đo áp

• Áp kế chữ U dùng nước (Water Manometer): Thường pha thêm chất tạo màu để dễ quan sát. Phù hợp nhất cho dải áp siêu thấp trong hệ thống thông gió. Chi phí rẻ, an toàn tuyệt đối nhưng dễ bị bay hơi theo thời gian.

• Áp kế chữ U dùng thủy ngân (Mercury Manometer): Do thủy ngân có khối lượng riêng lớn ($\approx 13546 kg/m^3$), loại này chuyên dùng để đo dải áp suất trung bình và cao hơn. Cột chất lỏng không bị biến động mạnh trước các rung động khí. Tuy nhiên, cần đặc biệt cẩn trọng vì thủy ngân là chất độc hại.

• Áp kế chữ U dùng dầu chuyên dụng (Red Oil Manometer): Sử dụng dầu paraffin hoặc dầu silicone có khối lượng riêng nhỏ hơn nước. Dầu không bị bay hơi, có độ bám dính thành ống thấp giúp tăng độ nhạy và độ chính xác của phép đo.

2. Phân loại theo ứng dụng và kiểu hiển thị

• Dòng phòng thí nghiệm: Thiết bị làm bằng thủy tinh có độ tinh khiết cao, thước đo khắc laser chính xác, dùng cho công tác nghiên cứu, hiệu chuẩn.

• Dòng công nghiệp / HVAC: Thân nhựa acrylic đúc nguyên khối, chống nứt vỡ khi va đập, thường tích hợp thêm các thang đo màu (báo vùng an toàn/nguy hiểm) để kỹ thuật viên kiểm tra nhanh trạng thái hệ thống.

• Xem thêm: van inox công nghiệp,…

Thông Số Kỹ Thuật Quan Trọng Khi Chọn U tube manometer

Một kỹ sư cơ điện giỏi luôn lựa chọn thiết bị dựa trên các thông số định lượng cụ thể để đảm bảo tính tương thích của hệ thống đo:

Khi nào nên dùng thủy ngân thay vì nước hoặc dầu?

Bạn chỉ nên chọn thủy ngân khi hệ thống có dải áp suất lớn vượt quá khả năng chứa của áp kế dùng nước (nếu dùng nước, ống chữ U sẽ phải dài vài mét, gây bất tiện lớn khi lắp đặt). Thủy ngân cũng là lựa chọn bắt buộc khi môi trường có nhiệt độ làm việc dưới $0^\circ C$ – nơi mà nước sẽ bị đóng băng, làm mất hoàn toàn khả năng đo lường.

So Sánh U tube manometer Và Đồng Hồ Áp Suất Cơ

Để hiểu rõ khi nào nên ứng dụng công nghệ cơ học cột chất lỏng thay vì đồng hồ lò xo Bourdon truyền thống, chúng ta hãy xem xét bảng so sánh trực quan sau:

Có nên thay thế hoàn toàn bằng cảm biến điện tử?

Trong kỷ nguyên công nghiệp 4.0, các cảm biến chênh áp điện tử (Transmitter) đang phát triển mạnh mẽ nhờ khả năng truyền tín hiệu xa về tủ PLC. Tuy nhiên, áp kế chất lỏng chữ U vẫn không bị khai tử. Lý do là vì nó không cần nguồn điện để hoạt động.

Trong các môi trường có nguy cơ cháy nổ cao (khu vực chứa gas, dung môi) hoặc khi cần một thiết bị đối chứng độc lập để kiểm tra xem cảm biến điện tử có bị báo sai lệch hay không, áp kế cơ học cột chất lỏng luôn là lựa chọn an toàn và kinh tế nhất.

U tube manometer Được Dùng Trong Những Hệ Thống Nào?

Nhờ đặc tính đo chênh áp thấp tuyệt vời, thiết bị này là mắt xích kiểm soát chất lượng trong nhiều hạ tầng kỹ thuật:

• Hệ thống HVAC & Thông gió tòa nhà: Thiết bị được sử dụng cực kỳ phổ biến trong đo chênh áp HVAC để giám sát áp suất trong đường ống gió, đảm bảo lượng khí tươi được phân phối đều đến các tầng.

• Hệ thống lọc bụi công nghiệp (Bag Filter): Lắp đặt ở hai đầu của buồng lọc bụi. Vai trò trong đo chênh áp lọc khí là chỉ ra mức độ bám bẩn của túi lọc. Khi chênh áp vượt ngưỡng quy định, hệ thống sẽ phát tín hiệu yêu cầu rũ bụi hoặc thay túi lọc mới để tránh nghẹt áp.

• Phòng sạch bệnh viện và sản xuất linh kiện điện tử: Đảm bảo áp suất phòng sạch luôn cao hơn áp suất hành lang (áp suất dương) để ngăn chặn tuyệt đối bụi bẩn và vi khuẩn xâm nhập từ bên ngoài vào.

Những Sai Lầm Thường Gặp Khi Sử Dụng U tube manometer

Mặc dù có kết cấu đơn giản, việc vận hành không đúng kỹ thuật vẫn có thể dẫn đến những sai số nghiêm trọng:

1. Đọc sai mức chất lỏng do góc nhìn (Parallax Error): Người vận hành đứng cao hơn hoặc thấp hơn mực chất lỏng khi đọc vạch, dẫn đến kết quả bị lệch vài vạch đo.

2. Lắp đặt thiết bị bị nghiêng: Nếu ống chữ U không được giữ thẳng đứng, trọng lực tác dụng lên cột chất lỏng bị thay đổi góc, làm sai lệch hoàn toàn giá trị chiều cao $h$ thực tế.

3. Để bọt khí tồn tại bên trong ống: Bọt khí chiếm chỗ và làm thay đổi khối lượng riêng cục bộ của cột chất lỏng, khiến kết quả đọc bị trồi sụt không ổn định.

4. Dùng sai chất lỏng thay thế: Tự ý đổ nước vào áp kế vốn được thiết kế để chạy bằng dầu chuyên dụng mà không tính toán lại vạch chia, dẫn đến sai số định lượng lên tới 20%.

Hướng Dẫn Cách Đọc Áp Kế Chữ U Chính Xác

Để thực hiện đúng cách đọc áp kế chữ U chuẩn chuyên gia, bạn cần tuân thủ nghiêm ngặt các bước trong checklist kỹ thuật sau:

• Đảm bảo thiết bị thẳng đứng: Sử dụng nivo (thước thủy) để căn chỉnh áp kế vuông góc tuyệt đối với mặt đất trước khi tiến hành đo.

• Kiểm tra vạch số 0 (Zero Calibration): Khi chưa cấp áp suất, hai cột chất lỏng phải nằm chính xác ở vạch số 0. Nếu lệch, cần nạp thêm hoặc rút bớt chất lỏng ra.

• Đuổi bọt khí: Gõ nhẹ vào thành ống để các bong bóng khí nhỏ thoát hết lên bề mặt.

• Đọc đúng vị trí Meniscus (Mặt khum chất lỏng):

  • Đối với nước và dầu (mặt khum lõm): Đọc vạch theo điểm đáy thấp nhất của mặt khum.

  • Đối với thủy ngân (mặt khum lồi): Đọc vạch theo điểm đỉnh cao nhất của mặt khum.

• Tính tổng chiều cao h: Giá trị chênh áp thực tế là tổng khoảng cách dịch chuyển của cả hai nhánh. Nếu thước đo đã được nhà sản xuất chia vạch bù (thước đôi), bạn chỉ cần đọc chỉ số ở một nhánh dâng lên.

Lưu Ý Khi Lắp Đặt Và Bảo Quản Áp Kế Chữ U

Độ bền của áp kế chất lỏng phụ thuộc rất nhiều vào ý thức bảo quản của kỹ thuật viên:

• Vị trí lắp đặt: Tránh xa các nguồn có độ rung động cơ học mạnh (như cạnh máy nén khí, động cơ bơm) vì sẽ làm bề mặt chất lỏng bị sóng sánh, không thể đọc trị số. Không để ánh nắng mặt trời chiếu trực tiếp vì nhiệt độ cao làm thay đổi khối lượng riêng $\rho$ của chất lỏng.

• Chu kỳ hiệu chuẩn và thay chất lỏng: Nên thực hiện hiệu chuẩn định kỳ 12 tháng/lần để đảm bảo độ chính xác của thước đo. Chất lỏng đo áp (đặc biệt là nước) cần được súc rửa và thay mới sau mỗi 6 tháng để tránh tình trạng rêu mốc làm mờ ống thủy tinh.

• Xem thêm: van bi,…

Câu Hỏi Thường Gặp (FAQ)

Áp kế chữ U dùng để đo những loại áp suất nào?

Thiết bị chuyên dụng để đo áp suất tĩnh, áp suất động và đặc biệt là chênh lệch áp suất (chênh áp) của các dòng lưu chất khí hoặc lỏng ở dải áp suất thấp đến trung bình.

Tại sao mức chất lỏng trong áp kế chữ U của tôi không trở về vạch số 0 khi đã ngắt áp suất?

Hiện tượng này xảy ra do chất lỏng bám dính vào thành ống (lực mao dẫn) hoặc do ống thủy tinh bên trong bị bám bẩn, dầu mỡ. Bạn cần tháo ống ra, vệ sinh sạch bằng cồn và nạp lại chất lỏng mới.

Tôi có thể tự chế áp kế chữ U bằng ống nhựa dẻo trong suốt không?

Có thể tự chế để đo các dải áp cơ bản trong gia đình. Tuy nhiên, trong công nghiệp không được phép sử dụng do ống nhựa dẻo dễ bị biến dạng dưới áp lực, làm thay đổi thiết diện ống và gây ra sai số đo lường rất lớn.

Áp kế chữ U có đo được áp suất của hệ thống khí nén cao áp (ví dụ 8 bar) không?

Không nên dùng. Ở áp suất cao như khí nén, nếu dùng áp kế chữ U bằng nước hoặc dầu, chiều cao cột chất lỏng sẽ vọt lên hàng chục mét và thổi bay chất lỏng ra ngoài. Kể cả dùng thủy ngân, kết cấu ống cũng khó đảm bảo an toàn chịu lực. Với khí nén, hãy dùng đồng hồ áp suất cơ hoặc cảm biến điện tử.

Kết Luận & Giải Pháp

Trải qua hàng thế kỷ, áp kế chữ U vẫn là biểu tượng của sự chính xác, minh bạch và bền bỉ trong kỹ thuật đo lường. Việc thấu hiểu nguyên lý và vận hành đúng cách thiết bị này giúp các kỹ sư HVAC, quản lý phòng sạch kiểm soát hệ thống một cách hoàn hảo với chi phí vận hành thấp nhất.
