Bộ Điều Áp Khí Nén: Giải Pháp Tối Ưu Áp Suất Và Bảo Vệ Hệ Thống Vận Hành

Trong các hệ thống tự động hóa và cơ khí hiện đại, khí nén được ví như dòng máu duy trì sự sống cho máy móc. Tuy nhiên, áp suất từ máy nén khí thường không ổn định và ở mức quá cao so với ngưỡng chịu đựng của các thiết bị đầu cuối như xi lanh, van điện từ hay robot công nghiệp. Để giải quyết bài toán này, bộ điều áp khí nén là thiết bị bắt buộc phải có nhằm kiểm soát hiệu năng và bảo vệ toàn bộ hệ thống.

Bộ điều áp khí nén (air pressure regulator) là thiết bị cơ khí chuyên dụng có chức năng giảm áp suất từ nguồn cấp (máy nén khí) và duy trì áp suất đầu ra ở một mức ổn định cố định, phù hợp với yêu cầu kỹ thuật của từng thiết bị đầu cuối, ngay cả khi có sự biến động của áp suất đầu vào.

Bộ Điều Áp Khí Nén Là Gì?

Để đảm bảo hiệu suất vận hành cao nhất cho nhà máy, việc hiểu rõ bản chất và cấu tạo của thiết bị này là bước đầu tiên giúp các kỹ sư tối ưu hóa đường ống.

Một bộ điều áp khí nén chất lượng cao đóng đóng vai trò quyết định qua 4 giá trị cốt lõi:

• Ổn định áp suất cực hạn: Đảm bảo các thiết bị cơ khí nhận được một áp lực khí đều đặn, triệt tiêu hiện tượng xung áp gây rung lắc đường ống.

• Bảo vệ thiết bị đầu cuối: Ngăn chặn tình trạng quá áp – nguyên nhân hàng đầu gây bục hỏng phớt xi lanh, rách màng van và phá hủy các cơ cấu cơ khí chính xác.

• Giảm hao phí khí nén: Khi vận hành đúng áp suất danh định, hệ thống sẽ tiết kiệm từ 15% – 25% lượng điện năng tiêu thụ của máy nén khí nhờ giảm thiểu lượng khí xả thừa.

• Tăng hiệu suất vận hành toàn cục: Giúp các cơ cấu chấp hành hoạt động mượt mà, đúng chu kỳ thiết kế, nâng cao chất lượng sản phẩm đầu ra (đặc biệt trong các ứng dụng như phun sơn, đóng gói, đóng chai).

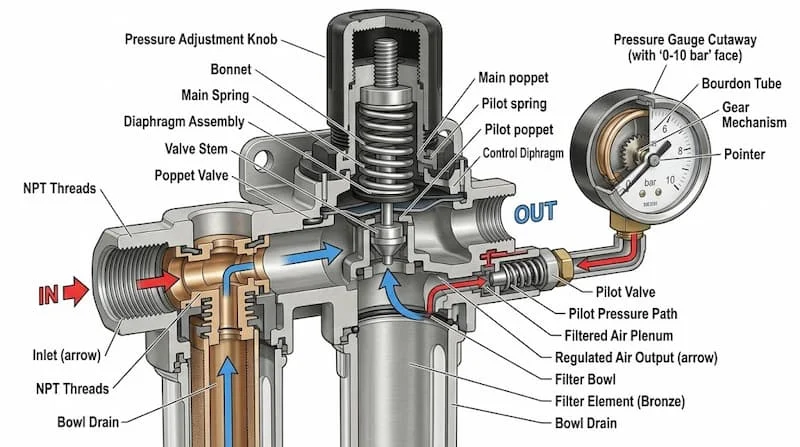

Thành phần cấu tạo cơ bản:

Một bộ điều áp tiêu chuẩn được lắp ráp từ các chi tiết kỹ thuật có độ chính xác cao:

1. Thân bộ điều áp: Thường làm bằng hợp kim nhôm, kẽm hoặc inox để chịu được áp suất cao và chống oxy hóa bề mặt.

2. Núm chỉnh áp: Bộ phận cơ cơ học cho phép người vận hành xoay chuyển để tăng hoặc giảm lực ép của lò xo lên màng.

3. Đồng hồ áp suất: Hiển thị trực quan chỉ số áp suất đầu ra (bar, psi, MPa) để theo dõi và hiệu chỉnh.

4. Màng điều áp (Diaphragm): Chi tiết nhạy cảm bằng cao su tổng hợp chịu lực (NBR/Viton), đóng vai trò phân tách và cảm ứng áp lực giữa buồng khí và lò xo.

5. Lò xo cân bằng: Tạo ra lực đối kháng trực tiếp với áp lực khí nén để thực hiện chu trình đóng mở van tự động.

Nguyên Lý Hoạt Động Của Bộ Điều Áp Khí Nén

Cơ chế vận hành của pneumatic regulator operation dựa trên nguyên lý cân bằng lực động học giữa lực đàn hồi của lò xo và lực áp suất khí tác dụng lên màng van.

Khí nén vào buồng ➔ Màng áp suất dịch chuyển ➔ Lò xo phản hồi ➔ Trục van đóng/mở tự động ➔ Áp suất đầu ra ổn định

Khi dòng khí nén đi vào cổng chuyển (Inlet), nó sẽ đi qua cửa van và hướng đến cổng ra (Outlet). Tại đây, một phần khí nén được dẫn ngược lên buồng dưới của màng điều áp.

• Nếu áp suất đầu ra tăng cao vượt mức cài đặt, lực của dòng khí sẽ đẩy màng điều áp dịch chuyển lên phía trên, ép lò xo lại. Hành động này kéo theo trục van đi lên, thu hẹp hoặc đóng kín cửa van để hạn chế lượng khí đi qua.

• Nếu áp suất đầu ra sụt giảm, lực đàn hồi của lò xo sẽ thắng áp lực khí, đẩy màng điều áp cùng trục van đi xuống, mở rộng cửa van để bù thêm lượng khí nén vào hệ thống.

Vì sao regulator giúp ổn định áp suất độc lập với đầu vào?

Bản chất của nguyên lý van điều áp khí nén là một hệ thống phản hồi vòng lặp kín (closed-loop mechanical feedback). Do diện tích màng điều áp lớn hơn nhiều so với diện tích cửa van, lực tác động từ áp suất buồng đầu ra lên màng luôn chiếm ưu thế tuyệt đối.

Chính vì vậy, dù áp suất từ máy nén khí có trồi sụt đột ngột (ví dụ từ 8 bar xuống 6 bar hoặc vọt lên 10 bar), cơ chế tự điều tiết của màng và lò xo vẫn giữ cho áp suất đầu ra luôn duy trì ở mức tinh chỉnh mong muốn (ví dụ cố định ở 4 bar).

Các Loại Bộ Điều Áp Khí Nén Phổ Biến

Tùy thuộc vào quy mô hệ thống và yêu cầu về độ sạch của khí nén, các kỹ sư sẽ lựa chọn giải pháp điều áp phù hợp thông qua các dòng sản phẩm có sẵn tại trung tâm phân phối:

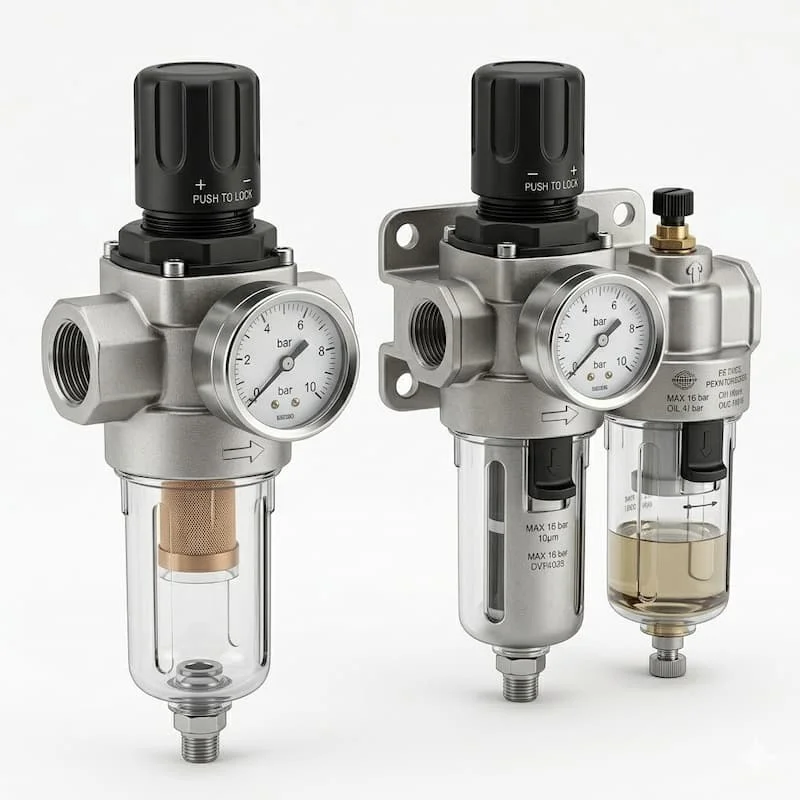

1. Phân loại theo cấu trúc và chức năng

• Bộ điều áp đơn (Regulator): Chỉ thực hiện một chức năng duy nhất là ổn định áp suất. Dòng này phù hợp với các hệ thống đã có bộ trung tâm lọc khí tổng phía trước. Chi phí đầu tư thấp, kết cấu nhỏ gọn.

• Bộ lọc điều áp (Filter-Regulator): Sự kết hợp 2 trong 1, tích hợp lõi lọc ngay dưới thân điều áp. Thiết bị vừa giảm áp, vừa tách nước và bụi bẩn, giúp tiết kiệm không gian lắp đặt.

• Bộ FRL khí nén (Filter - Regulator - Lubricator): Giải pháp tối ưu nhất cho hệ thống cơ khí. Bộ ba này thực hiện trọn vẹn chu trình: Lọc sạch tạp chất → Điều chỉnh áp suất → Phun sương dầu bôi trơn. Thích hợp cho các cơ cấu có xi lanh và van chuyển hướng chuyển động liên tục.

• Xem thêm: van nút,…

2. Phân loại theo kích cỡ và kiểu lắp đặt

• Dòng Mini: Kích thước ren từ $G1/8''$ đến $G1/4''$, dùng cho các thiết bị cầm tay hoặc mạch điều khiển logic khí nén nhỏ.

• Dòng Công nghiệp: Kích thước ren lớn từ $G1/2''$, $G3/4''$ đến $G1''$ hoặc hơn, đáp ứng lưu lượng khí cực lớn cho toàn bộ phân xưởng.

• Kiểu kết nối Modular: Xu hướng thiết kế hiện đại, cho phép các modul kết nối nhanh với nhau bằng gá kẹp mà không cần quấn cao su non vào ren, giúp việc bảo trì, thay thế lõi lọc diễn ra trong vài phút.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Bộ Điều Áp

Khi bóc tách bản vẽ hoặc chọn mã thiết bị thay thế, bộ phận thu mua cần đặc biệt lưu ý các thông số kỹ thuật cốt lõi sau để tránh hiện tượng sụt áp hệ thống:

Khuyết nghị thực tế: Khí nén khi đi qua các co nối và cửa van thu hẹp luôn bị tổn hao lưu lượng do ma sát đường ống. Vì vậy, khi tính toán lựa chọn, hãy chọn bộ điều áp có thông số Flow Rate lớn hơn từ 20% – 30% so với tổng lưu lượng tiêu thụ lý thuyết của các xi lanh trong hệ thống.

So Sánh Bộ Điều Áp Đơn Và Bộ FRL Khí Nén

Sự phân vân giữa việc sử dụng một thiết bị điều áp đơn lẻ hay một cụm FRL đồng bộ là bài toán kinh tế và kỹ thuật thường gặp của các nhà thầu:

Phân tích chuyên sâu (Engineer Insight):

Nhiều người đặt câu hỏi: FRL có luôn tốt hơn bộ điều áp đơn? Câu trả lời phụ thuộc vào môi trường ứng dụng. Đối với các ngành công nghiệp như dược phẩm, chế biến thực phẩm hoặc phòng sơn, việc bôi trơn bằng dầu (L - Lubricator) là điều cấm kỵ vì sương dầu sẽ làm nhiễm bẩn sản phẩm hoặc làm hỏng màng sơn.

Trong trường hợp này, một bộ lọc điều áp đôi (Filter + Regulator) không dầu là giải pháp tối ưu. Ngược lại, với các hệ thống cơ khí nặng, việc thiếu bộ FRL đồng bộ sẽ khiến xi lanh bị khô lòng, dẫn đến hiện tượng kẹt piston và rách gioăng cao su chỉ sau một thời gian ngắn vận hành.

Xem thêm: van góc,…

Bộ Điều Áp Khí Nén Được Dùng Ở Đâu?

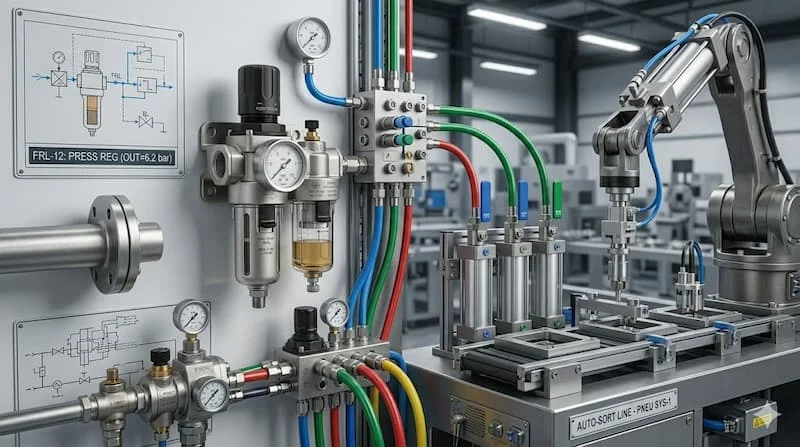

Sự có mặt của air pressure regulator là minh chứng cho một hệ thống cơ khí chuẩn mực. Thiết bị xuất hiện ở hầu khắp các ngóc ngách của nhà máy sản xuất:

• Dây chuyền tự động hóa & Robot công nghiệp: Đảm bảo lực kẹp của các tay gắp robot luôn chuẩn xác, không quá mạnh làm móp sản phẩm và không quá yếu gây rơi vỡ vật liệu.

• Máy đóng gói và dán nhãn tốc độ cao: Hệ thống xi lanh đẩy cắt màng cần tần suất đóng mở liên tục và áp suất khí cực kỳ đều đặn để giữ đúng nhịp độ dán nhãn.

• Trung tâm gia công Máy CNC: Khí nén dùng để thổi sạch phôi khí gia công và duy trì áp lực kẹp phôi định vị chính xác trong đồ gá.

• Hệ thống phân phối khí nén trục chính nhà máy: Đóng vai trò là các trạm hạ áp cục bộ trước khi đưa khí nén từ đường ống tổng trục chính vào từng xưởng sản xuất nhỏ.

Những Sai Lầm Thường Gặp Khi Sử Dụng Bộ Điều Áp

Việc lắp đặt và vận hành sai cách không chỉ làm giảm tuổi thọ của bộ điều áp mà còn kéo theo sự hỏng hóc dây chuyền của nhiều thiết bị đắt tiền khác.

Các lỗi phổ biến trong vận hành thực tế:

• Không xả nước định kỳ ở cốc lọc: Đối với các bộ điều áp tích hợp lọc, nước tách ra sẽ ngưng tụ ở đáy cốc. Nếu không xả định kỳ (hoặc không dùng bộ xả tự động - auto drain), mực nước dâng cao sẽ bị dòng khí cuốn ngược trở lại vào đường ống, đi thẳng vào các van điện từ gây rỉ sét chập cháy cuộn coil.

• Chỉnh áp lực vượt quá giới hạn thiết kế: Cố tình xoay núm chỉnh áp quá sâu để ép hệ thống chạy nhanh hơn. Điều này khiến lò xo bị mỏi cơ học, màng cao su biến dạng vĩnh viễn gây ra hiện tượng regulator bị tụt áp liên tục.

• Lắp ngược chiều dòng khí: Trên mỗi thân bộ điều áp luôn đúc nổi mũi tên chỉ hướng dòng khí chảy (In $\rightarrow$ Out). Lắp ngược chiều khiến khí nén bị chặn lại hoặc rò rỉ lớn ra cổng xả tràn (relief port).

Hậu quả hệ lụy:

Biểu hiện rõ ràng nhất là hệ thống đột ngột rơi vào trạng thái thiếu khí, xi lanh chuyển động giật cục. Hao phí điện năng tăng vọt do máy nén khí phải chạy bù liên tục cho lượng khí thất thoát qua các điểm rò rỉ của bộ điều áp hỏng.

Hướng Dẫn Chọn Bộ Điều Áp Khí Nén Phù Hợp

Để lựa chọn chính xác thiết bị ngay từ lần đầu tiên, hãy áp dụng quy trình kiểm tra 5 bước nghiêm ngặt sau:

1. Xác định áp suất yêu cầu: Kiểm tra catalog của thiết bị đầu cuối xem áp suất làm việc tối ưu là bao nhiêu (thường là 4 - 6 bar) để chọn dải điều áp tương thích.

2. Tính toán tổng lượng khí tiêu thụ: Cộng dồn lưu lượng của tất cả các thiết bị hoạt động cùng một thời điểm để làm căn cứ chọn kích cỡ thân van điều áp.

3. Lựa chọn kích thước cổng ren: Đối chiếu với kích thước ống dẫn (Phi 4, 6, 8, 10, 12,...) để chọn cỡ ren tương ứng.

4. Đánh giá điều kiện môi trường: Nếu môi trường nhiều hóa chất, nhiệt độ cao hoặc dùng trong thực phẩm, bắt buộc phải chọn thân bằng inox và màng van chịu nhiệt.

5. Xác định option đi kèm: Quyết định xem hệ thống cần xả nước bằng tay (manual drain) hay xả nước tự động (auto drain) để tối ưu nguồn lực nhân công bảo trì.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Bộ Điều Áp

Bảo dưỡng đúng cách giúp nâng tuổi thọ của bộ điều áp lên từ 3 – 5 năm, cắt giảm tối đa chi phí thay thế vật tư cho doanh nghiệp.

Quy trình bảo trì chuẩn kỹ thuật:

• Cách chỉnh regulator khí nén an toàn: Trước khi mở nguồn khí, hãy kéo núm chỉnh áp lên và xoay ngược chiều kim đồng hồ để thả lỏng lò xo hoàn toàn. Sau khi mở khí, xoay từ từ theo chiều kim đồng hồ cho đến khi kim đồng hồ áp suất chỉ đúng vạch yêu cầu, sau đó ấn núm chỉnh xuống để khóa vị trí cố định.

• Thời gian thay thế lõi lọc: Đối với dòng lọc điều áp, lõi lọc bằng nhựa xốp hoặc đồng thiêu kết cần được vệ sinh bằng súng xịt khí sau mỗi 3 tháng và thay mới hoàn toàn sau 6 – 12 tháng vận hành tùy thuộc vào độ sạch của nguồn khí đầu vào.

• Dấu hiệu cần thay thế regulator mới: Khi thấy khí nén liên tục xả ra ở lỗ xả tràn trên núm chỉnh áp hoặc kim đồng hồ dao động liên tục không thể đứng yên mặc dù tải không thay đổi – đây là lúc màng điều áp đã bị rách hoặc lòng van bị xước nặng, cần thay bộ mới ngay lập tức.

Câu Hỏi Thường Gặp (FAQ)

Bộ điều áp khí nén có chức năng tăng áp suất khí đầu ra không?

Hoàn toàn không. Bộ điều áp khí nén là một van giảm áp hạ thế (downstream pressure reducer). Nó chỉ có thể điều chỉnh áp suất đầu ra bằng hoặc thấp hơn áp suất nguồn cấp hiện tại. Nếu muốn tăng áp, bạn cần sử dụng một thiết bị chuyên dụng khác gọi là Máy tăng áp khí nén (Air Booster).

Regulator khí nén đơn và bộ khối FRL khác nhau như thế nào?

Regulator đơn thuần chỉ làm nhiệm vụ giữ ổn định áp suất khí. Trong khi đó, bộ FRL là một cụm tổ hợp gồm 3 thiết bị ghép lại: Lọc tách nước bụi bẩn (F), Điều áp ổn định dòng (R), và Tra dầu bôi trơn cơ cấu (L).

Tại sao bộ điều áp khí nén của tôi có hiện tượng rò rỉ khí ở núm chỉnh áp?

Hiện tượng này xảy ra do hai nguyên nhân chính: màng điều áp cao su bên trong thân van đã bị lão hóa, rách rỉ hoặc do áp suất đầu vào vượt quá ngưỡng chịu đựng tối đa khiến van xả tràn tự động (Relief) phải kích hoạt để bảo vệ màng.

Làm cách nào để xử lý tình trạng kim đồng hồ áp suất nhảy liên tục?

Hãy kiểm tra xem dòng khí nén đầu vào từ máy nén có xung dòng mạnh không (thiếu bình tích khí). Nếu nguồn đầu vào ổn định mà kim vẫn nhảy, nguyên nhân có thể do cơ cấu màng van và trục bị bám cặn bẩn làm mất khả năng phản hồi mượt mà, cần tháo ra vệ sinh hoặc thay phớt.

Xem thêm: van điều áp,…

Kết Luận & Giải Pháp

Một bộ điều áp khí nén được tính toán chính xác và lắp đặt bài bản là nền tảng cốt lõi giúp hệ thống tự động hóa vận hành bền bỉ, an toàn và tiết kiệm năng lượng. Việc xem nhẹ thiết bị này hoặc lựa chọn các dòng sản phẩm giá rẻ, kém chất lượng sẽ đẩy doanh nghiệp trước rủi ro dừng máy dây chuyền, gây thiệt hại lớn về kinh tế đối với bộ điều áp khí nén.
