Grooved Coupling Là Gì? Giải Pháp Kết Nối Ống Nhanh Chóng và Hiệu Quả

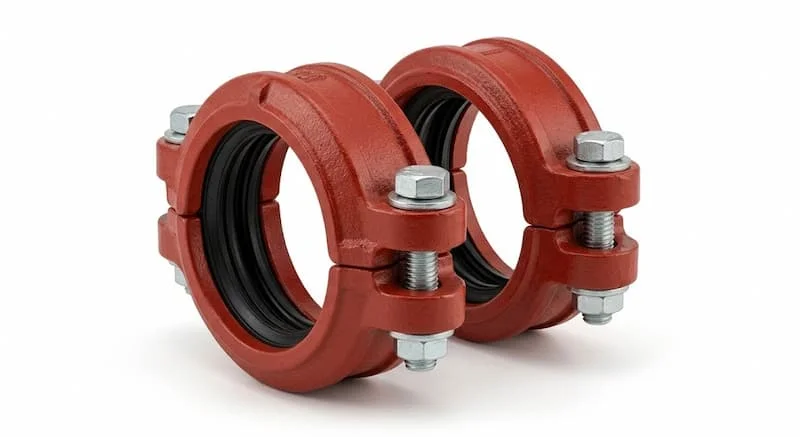

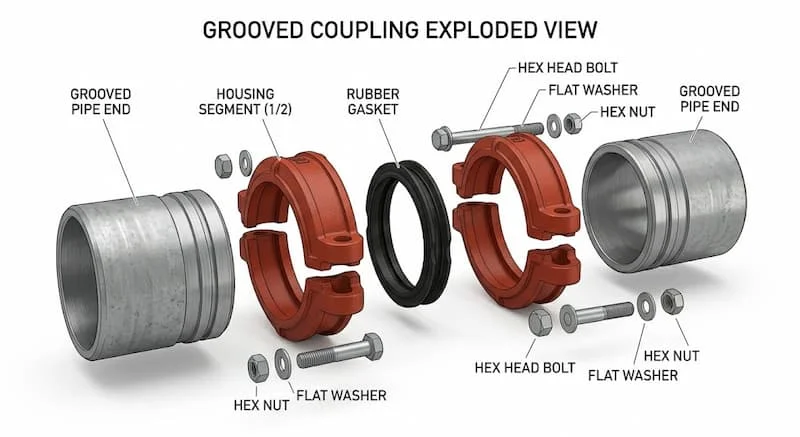

Trong ngành cơ điện (M&E) và xây dựng hệ thống đường ống, việc lựa chọn phương pháp kết nối ống tối ưu luôn là bài toán quan trọng nhằm đảm bảo tiến độ và chất lượng công trình. Bên cạnh các phương pháp truyền thống như hàn hay mặt bích, grooved coupling (khớp nối rãnh) nổi lên như một giải pháp hiện đại, mang lại sự bứt phá về tốc độ thi công và tính linh hoạt. Đây là công nghệ kết nối cơ khí dựa trên việc tạo rãnh ở đầu ống, kết hợp với gioăng cao su và vỏ khớp nối để tạo thành mối nối kín khít. Nhờ những ưu điểm vượt trội, khớp nối rãnh ngày càng được ứng dụng rộng rãi trong các hệ thống phòng cháy chữa cháy (PCCC), HVAC và cấp thoát nước.

Phân loại grooved coupling chi tiết theo công năng và vật liệu

Để áp dụng hiệu quả khớp nối rãnh vào từng hệ thống cụ thể, việc hiểu rõ các loại khớp nối là vô cùng cần thiết. Thị trường hiện nay phân loại sản phẩm này dựa trên khả năng chuyển động của mối nối và vật liệu chế tạo.

Theo khả năng chuyển động:

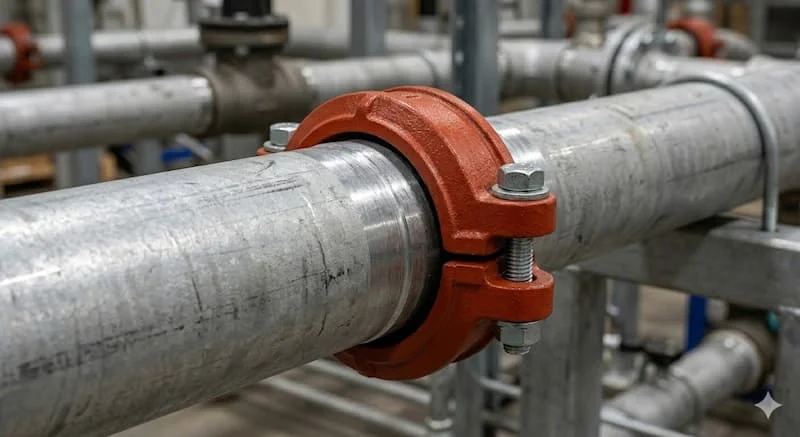

• Rigid coupling (Khớp nối cứng): Đây là loại khớp nối được thiết kế để tạo ra một mối nối cực kỳ chắc chắn, tương tự như mối nối hàn hoặc mặt bích. Nó không cho phép bất kỳ sự dịch chuyển dọc trục, xoay hay lệch góc nào giữa hai đoạn ống. Rigid coupling thường được ưu tiên sử dụng tại các vị trí cần sự cố định tuyệt đối như trục đứng, phòng bơm hoặc các đoạn ống dài cần đi thẳng.

• Flexible coupling (Khớp nối linh hoạt): Ngược lại với khớp nối cứng, loại này cho phép một độ giãn nở dọc trục, xoay và lệch góc nhất định giữa các đầu ống. Điều này cực kỳ hữu ích trong việc hấp thụ rung động từ máy bơm, giãn nở nhiệt của đường ống hoặc bù đắp cho sự không thẳng hàng nhẹ của hệ thống. Flexible coupling là lựa chọn lý tưởng cho các hệ thống HVAC, các đoạn ống đi qua khe co giãn của tòa nhà hoặc nơi có rung động lớn.

Theo vật liệu chế tạo:

Vật liệu phổ biến nhất để sản xuất thân khớp nối rãnh là gang dẻo (ductile iron), loại vật liệu này kết hợp độ bền cao của thép và khả năng chống ăn mòn tốt của gang. Một số ứng dụng đặc biệt trong môi trường ăn mòn cao có thể sử dụng khớp nối làm từ thép không gỉ (inox) hoặc các loại thép hợp kim khác.

Chuyên gia khuyên: Đừng bao giờ lạm dụng flexible coupling ở mọi vị trí chỉ vì sự linh hoạt của nó. Việc sử dụng rigid coupling đúng chỗ là chìa khóa để đảm bảo sự ổn định hình học cho toàn bộ hệ thống đường ống.

Thông số kỹ thuật khớp nối rãnh cần nắm vững trước khi chọn lựa

Việc lựa chọn sai thông số kỹ thuật có thể dẫn đến hậu quả nghiêm trọng như rò rỉ, giảm tuổi thọ hệ thống hoặc thậm chí là mất an toàn. Dưới đây là những thông số cốt lõi mà các kỹ sư cần đặc biệt lưu ý:

Kích thước (Size):

khớp nối rãnh có dải kích thước vô cùng đa dạng, đáp ứng hầu hết các nhu cầu của hệ thống đường ống hiện nay. Phổ biến nhất là từ DN50 (2 inch) đến DN300 (12 inch), thậm chí có các kích thước lớn hơn cho các dự án hạ tầng đặc thù. Việc xác định chính xác đường kính danh định (DN) của ống là bước đầu tiên và quan trọng nhất.

Áp suất làm việc (Pressure Rating):

Sản phẩm được thiết kế để chịu được các mức áp suất khác nhau, thường dao động từ 16 bar đến 25 bar hoặc cao hơn tùy loại. Cần đảm bảo áp suất định mức của khớp nối luôn lớn hơn hoặc bằng áp suất làm việc tối đa của hệ thống.

Vật liệu và Lớp phủ (Material & Coating):

• Thân: Chủ yếu là gang dẻo.

• Gioăng: Loại EPDM thường dùng cho nước, cao su Nitrile dùng cho dầu hoặc khí.

• Lớp phủ: Rất quan trọng để bảo vệ khớp nối khỏi ăn mòn. Phổ biến có sơn Epoxy màu đỏ (thường dùng cho hệ thống PCCC để dễ nhận biết), sơn mạ kẽm hoặc sơn tĩnh điện màu đen cho các ứng dụng công nghiệp khác.

Ví dụ: Một khớp nối rãnh DN100 (4 inch) tiêu chuẩn có thể có áp suất làm việc định mức là 16 bar, được làm từ gang dẻo bền bỉ.

Insight: Một sai lầm nhỏ nhưng phổ biến là chỉ quan tâm đến áp suất của khớp nối mà quên mất áp suất của gioăng cao su. Hãy đảm bảo cả vỏ và gioăng đều đáp ứng yêu cầu áp suất của hệ thống.

So sánh khớp nối rãnh với phương pháp Flange (mặt bích) và Welding (hàn)

Để thấy rõ sự ưu việt, hãy đặt khớp nối rãnh lên bàn cân so sánh với hai phương pháp kết nối truyền thống là mặt bích (flange) và hàn (welding).

Phân tích sâu: Rõ ràng, khớp nối rãnh là sự lựa chọn tối ưu về mặt thời gian và nhân công. Dù chi phí khớp nối ban đầu có thể cao hơn, nhưng tổng chi phí dự án (bao gồm cả nhân công và thời gian thi công) thường thấp hơn đáng kể so với phương pháp hàn. Sự linh hoạt trong việc hấp thụ rung động và giãn nở nhiệt cũng là một điểm cộng lớn mà mặt bích và hàn khó có thể so sánh được.

Ứng dụng thực tế: Khi nào và ở đâu nên ưu tiên sử dụng khớp nối rãnh?

Dựa trên những ưu điểm về tốc độ, sự linh hoạt và an toàn, khớp nối rãnh đã trở thành giải pháp hàng đầu trong nhiều hệ thống:

Hệ thống phòng cháy chữa cháy (PCCC):

Đây là ứng dụng phổ biến nhất. Tại sao? Vì hệ thống PCCC cần thi công nhanh để đảm bảo an toàn cho công trình. Màu sơn đỏ đặc trưng của khớp nối rãnh chính là dấu hiệu dễ nhận biết nhất của hệ thống này.

Hệ thống HVAC (Điều hòa không khí):

Sự rung động từ máy bơm, chiller là một thách thức lớn đối với đường ống. Khả năng hấp thụ rung động và giãn nở nhiệt của flexible coupling khiến nó trở thành lựa chọn lý tưởng cho các đường ống nước lạnh, nước nóng của hệ thống HVAC.

Hệ thống cấp thoát nước:

Trong các tòa nhà cao tầng, việc thi công trục đứng rất khó khăn. Rigid coupling giúp cố định ống nhanh chóng, an toàn.

Môi trường hạn chế cháy nổ:

Tại các khu vực cấm sử dụng lửa (ngọn lửa trần) như trong các nhà máy hóa chất, kho xăng dầu đang hoạt động, khớp nối rãnh là giải pháp kết nối an toàn tuyệt đối vì không cần hàn.

Cần thi công nhanh và dễ bảo trì:

Các dự án cải tạo, mở rộng hoặc các công trình cần tiến độ gấp đều ưu tiên sử dụng khớp nối rãnh để rút ngắn tối đa thời gian. Việc tháo lắp dễ dàng cũng giúp quá trình bảo trì, thay thế thiết bị sau này thuận tiện hơn.

Những sai lầm phổ biến và hậu quả nghiêm trọng khi dùng khớp nối rãnh

Dù là phương pháp lắp đặt đơn giản, nhưng nếu không tuân thủ đúng quy trình, grooved coupling vẫn có thể gây ra những sự cố nghiêm trọng:

1. Tạo rãnh không đúng tiêu chuẩn: Đây là lỗi cơ bản nhất. Rãnh ống quá sâu, quá nông hoặc không đều sẽ khiến gioăng không kín, dẫn đến rò rỉ hoặc tệ hơn là khớp nối bị tuột.

2. Sử dụng sai loại gioăng: Mỗi loại môi chất (nước, dầu, khí...) yêu cầu một loại gioăng cao su khác nhau. Dùng gioăng EPDM cho dầu sẽ làm gioăng bị hỏng nhanh chóng, gây rò rỉ.

3. Siết bulong không đều: Việc siết chặt quá mức ở một bên và lỏng ở bên kia sẽ làm biến dạng khớp nối và gioăng, dẫn đến không kín.

4. Sử dụng sai loại cứng/mềm: Dùng flexible coupling ở vị trí trục đứng cần sự cố định tuyệt đối có thể làm hệ thống bị võng, rung lắc.

Hậu quả: Nhẹ thì rò rỉ nước, gây lãng phí và hư hỏng tài sản. Nặng thì tuột khớp nối khi hệ thống đang vận hành, gây ra thảm họa PCCC hoặc HVAC, thiệt hại lớn về kinh tế và an toàn con người.

Checklist hướng dẫn cách chọn grooved coupling chuẩn chuyên gia

Để đảm bảo chọn đúng loại khớp nối cho dự án, hãy áp dụng checklist dưới đây:

• Xác định chính xác DN: Đo và kiểm tra kỹ đường kính ngoài của ống để chọn kích thước DN khớp nối tương ứng.

• Chọn loại Rigid hay Flexible: Dựa trên vị trí lắp đặt (Trục đứng hay ngang? Có rung động không?) để quyết định chọn khớp nối cứng hay linh hoạt.

• Kiểm tra áp suất hệ thống: Chọn khớp nối có áp suất định mức lớn hơn áp suất làm việc tối đa của hệ thống.

• Lựa chọn vật liệu phù hợp: Gang dẻo là lựa chọn phổ biến, thép không gỉ cho môi trường ăn mòn.

• Xác định loại gioăng: Nước, dầu hay khí? Chọn loại gioăng EPDM, Nitrile hoặc loại khác cho phù hợp.

• Kiểm tra tiêu chuẩn: Đảm bảo sản phẩm tuân thủ các tiêu chuẩn quốc tế uy tín như UL, FM (cho PCCC) hoặc các tiêu chuẩn công nghiệp khác.

Giải đáp thắc mắc thường gặp (FAQ)

❓ Grooved coupling có cần hàn không?

Trả lời: Tuyệt đối không. Nó kết nối các đầu ống đã được tạo rãnh hoàn toàn bằng cơ khí thông qua gioăng và vỏ khớp nối.

❓ Rigid coupling và flexible coupling khác nhau như thế nào?

Trả lời: Rigid coupling cứng và cố định, không cho phép chuyển động. Flexible coupling cho phép một độ giãn nở dọc trục và lệch góc nhất định.

❓ Grooved coupling có chịu được áp suất cao không?

Trả lời: Có, sản phẩm có nhiều mức áp suất khác nhau, thường từ 16 bar đến 25 bar hoặc hơn, đáp ứng tốt các nhu cầu của hệ thống PCCC, HVAC phổ biến.

❓ Có dùng ngoài trời được không?

Trả lời: Có thể, nhưng cần chọn loại khớp nối có lớp phủ bảo vệ tốt như mạ kẽm hoặc sơn tĩnh điện chất lượng cao để chống lại sự ăn mòn của thời tiết.

Kết luận

Grooved coupling đã và đang khẳng định vị thế là một giải pháp kết nối ống hiện đại, mang lại sự bứt phá về tốc độ thi công và tính linh hoạt. Việc hiểu rõ cách phân loại, thông số kỹ thuật và những sai lầm cần tránh là chìa khóa để các kỹ sư và nhà thầu áp dụng hiệu quả công nghệ này, giúp tối ưu hóa chi phí, rút ngắn tiến độ và đảm bảo sự an toàn, bền bỉ cho mọi hệ thống đường ống.
