ANSI B16.1 Class 150 Flange: Thông số kỹ thuật và hướng dẫn lựa chọn chuyên sâu

Trong lĩnh vực hạ tầng kỹ thuật và các hệ thống đường ống công nghiệp, việc lựa chọn phụ kiện khớp nối chuẩn xác là yếu tố quyết định đến sự an toàn và tuổi thọ vận hành. ANSI b16 1 class 150 flange nổi lên như một tiêu chuẩn thiết yếu dành riêng cho các hệ thống sử dụng vật liệu gang. Khác với các dòng mặt bích thép thông dụng, tiêu chuẩn này mang những đặc thù kỹ thuật khắt khe về độ dày và khả năng chịu áp, phục vụ tối ưu cho các môi trường áp lực thấp đến trung bình. Việc hiểu rõ bản chất của tiêu chuẩn ANSI B16.1 sẽ giúp các kỹ sư và nhà thầu tối ưu hóa chi phí mà vẫn đảm bảo tính kỹ thuật cho công trình.

ANSI B16.1 Class 150 flange là gì? Định nghĩa và nguồn gốc tiêu chuẩn

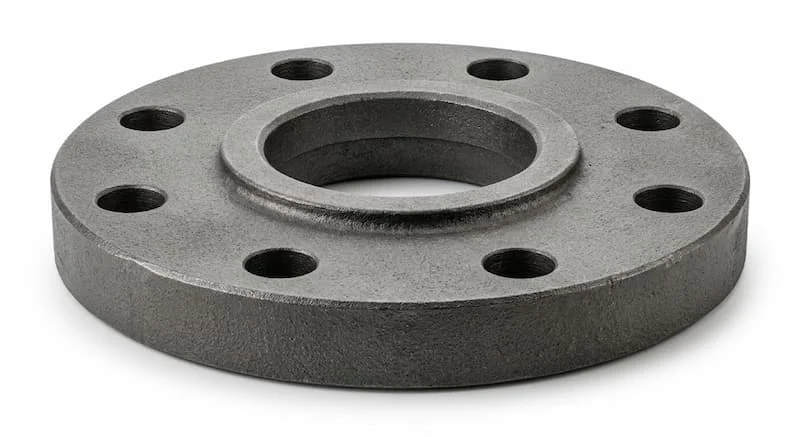

ANSI B16 1 class 150 flange là loại mặt bích được sản xuất theo tiêu chuẩn kỹ thuật của Hiệp hội Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI), cụ thể áp dụng cho các loại mặt bích và phụ kiện mặt bích làm bằng vật liệu gang (Cast Iron). Cấp áp suất "Class 150" định danh khả năng chịu tải của phụ kiện trong các điều kiện vận hành tiêu chuẩn.

Để hiểu rõ hơn, chúng ta cần bóc tách các thành phần cấu thành tên gọi này:

• ANSI: Viết tắt của American National Standards Institute – tổ chức thiết lập các tiêu chuẩn đồng bộ tại Mỹ.

• B16.1: Đây là mã định danh chuyên biệt dành cho mặt bích làm bằng gang xám hoặc gang dẻo. Khác hoàn toàn với B16.5 (dành cho thép).

• Class 150: Định mức áp suất danh định, thường dùng cho các hệ thống nước, HVAC và công nghiệp nhẹ.

Sự hiện diện của tiêu chuẩn này giúp đảm bảo rằng các mặt bích từ các nhà sản xuất khác nhau có thể lắp khớp hoàn hảo với nhau, ngăn ngừa rò rỉ và sự cố do không đồng nhất kích thước lỗ bulong hoặc đường kính ngoài.

Class 150 nghĩa là gì? Bản chất của cấp áp suất trong kỹ thuật

Một sai lầm phổ biến của những người mới trong ngành là đánh đồng Class 150 với việc mặt bích chỉ chịu được tối đa 150 psi. Thực tế, con số này phức tạp hơn nhiều và mang tính "định danh" nhiều hơn là thông số áp suất trực tiếp.

Khả năng chịu áp thực tế của một ANSI B16 1 class 150 flange phụ thuộc mật thiết vào hai yếu tố: Nhiệt độ vận hành và Vật liệu chế tạo.

• Nhiệt độ: Khi nhiệt độ tăng cao, độ bền cơ học của vật liệu gang giảm xuống, dẫn đến áp suất làm việc cho phép cũng giảm theo.

• Áp suất tham khảo: Ở nhiệt độ tiêu chuẩn (thường dưới 100°F), mặt bích Class 150 có thể chịu được áp suất khoảng 175 psi đến 200 psi. Tuy nhiên, khi nhiệt độ đạt mức tối đa cho phép của gang, con số này có thể tụt xuống dưới 100 psi.

Tại sao điều này quan trọng? Việc nắm vững bản chất Class 150 giúp kỹ sư quyết định độ dày thành bích và số lượng lỗ bulong cần thiết. Một mặt bích Class 150 luôn được thiết kế dày hơn Class 125 cùng tiêu chuẩn để đảm bảo độ cứng vững dưới tác động của áp lực chất lưu.

Phân loại ANSI B16 1 class 150 flange theo kiểu dáng và vật liệu

Mặc dù cùng tuân thủ một tiêu chuẩn áp suất, ANSI B16 1 class 150 flange lại được chia thành nhiều biến thể để phù hợp với từng phương thức kết nối và đặc tính dòng chảy.

Phân loại theo kiểu dáng kết nối:

• Slip-on Flange: Loại mặt bích rỗng, ống được lồng vào trong và hàn cả hai mặt. Đây là kiểu phổ biến nhất nhờ sự linh hoạt và dễ căn chỉnh.

• Threaded Flange (Bích ren): Thường dùng cho các hệ thống ống có tiện ren ngoài. Loại này cực kỳ hữu ích trong các môi trường cấm lửa (không được hàn).

• Blind Flange (Bích mù): Dùng để bịt kín đầu ống hoặc các cửa vệ sinh, kiểm tra trên hệ thống.

Phân loại theo vật liệu gang:

• Gang xám (Gray Iron): Có khả năng chống mài mòn và giảm chấn tốt, giá thành rẻ nhưng giòn.

• Gang dẻo (Ductile Iron): Độ bền cao hơn, chịu va đập tốt hơn gang xám. Tiêu chuẩn B16.1 cho gang dẻo thường được áp dụng cho các hệ thống cần sự an tâm cao hơn về cơ lý tính.

Insight chuyên gia: Gang là vật liệu lý tưởng cho các hệ thống dẫn nước sinh hoạt và PCCC nhờ tính kinh tế. Tuy nhiên, tuyệt đối không sử dụng mặt bích gang cho các hệ thống có áp suất cao hoặc nhiệt độ biến thiên đột ngột vì đặc tính giòn của vật liệu có thể dẫn đến nứt vỡ tức thì.

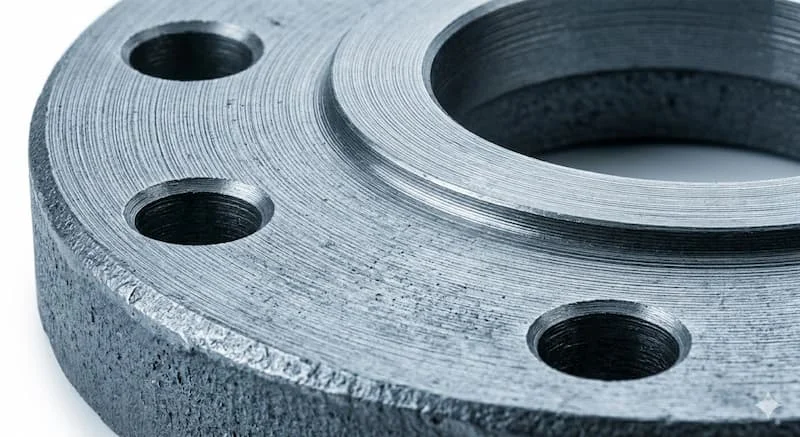

Thông số kỹ thuật chuẩn của ANSI B16.1 Class 150 flange

Để quá trình lắp đặt không xảy ra sai sót, việc đối chiếu các thông số hình học là bước không thể bỏ qua. Các chỉ số này được quy định cực kỳ chi tiết trong bảng barem tiêu chuẩn Mỹ.

Các thông số then chốt bao gồm:

• NPS (Nominal Pipe Size): Kích thước ống danh định (tính bằng inch).

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong.

• Số lỗ và kích thước bulong: Quyết định lực siết và độ kín khít.

Ví dụ thực tế cho NPS 4” Class 150:

• Đường kính ngoài (OD): ~229 mm (9 inches).

• Đường kính tâm lỗ (PCD): ~190.5 mm (7.5 inches).

• Số lỗ bulong: 8 lỗ.

• Kích thước lỗ bulong: ~19 mm (3/4 inch).

Việc sai lệch chỉ vài milimet ở chỉ số PCD sẽ khiến bạn không thể xỏ bulong qua mặt bích đối diện, gây lãng phí thời gian và chi phí nhân công tại hiện trường.

So sánh ANSI B16.1 với ANSI B16.5: Sự khác biệt bản chất

Trong thực tế, nhiều nhà thầu thường nhầm lẫn giữa hai tiêu chuẩn này. Tuy nhiên, chúng được thiết kế cho hai thế giới vật liệu hoàn toàn khác biệt.

1. ANSI B16.1: Chuyên biệt cho mặt bích GANG. Nó được thiết kế với các đặc tính cơ lý phù hợp với độ giòn của gang. Class 150 của B16.1 thường có độ dày lớn hơn để bù đắp cho cường độ chịu kéo thấp hơn thép.

2. ANSI B16.5: Chuyên biệt cho mặt bích THÉP và hợp kim niken. Thép có độ dẻo dai và chịu áp vượt trội hơn hẳn.

Insight: Sử dụng mặt bích ANSI B16.1 Class 150 mang lại hiệu quả kinh tế vượt trội cho các hệ thống dân dụng và công nghiệp nhẹ. Bạn không cần phải trả tiền cho vật liệu thép đắt đỏ khi hệ thống chỉ vận hành ở mức áp suất nước thông thường.

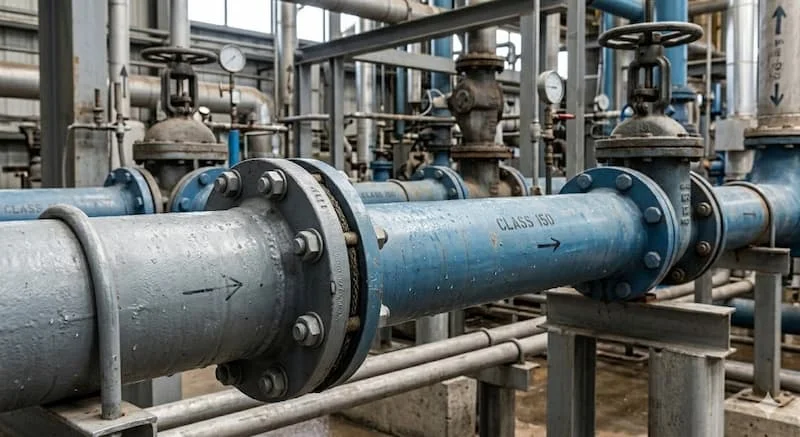

Ứng dụng thực tế: Khi nào nên đầu tư mặt bích ANSI B16.1?

Nhờ đặc tính chống gỉ tự nhiên của gang và chi phí sản xuất thấp, ANSI B16.1 Class 150 flange là sự lựa chọn hàng đầu cho:

• Hệ thống cấp thoát nước đô thị: Kết nối các đường ống gang xám cỡ lớn dẫn nước sạch hoặc nước thải.

• Hệ thống HVAC: Dùng trong các đường ống nước lạnh của Chiller hoặc hệ thống tháp giải nhiệt tòa nhà.

• Ngành PCCC: Các đường ống chính trong hệ thống chữa cháy bằng nước thường xuyên sử dụng tiêu chuẩn này để đảm bảo tính đồng bộ với các loại van gang.

• Công nghiệp nhẹ: Các nhà máy dệt may, thực phẩm sử dụng hơi áp suất thấp và nước làm việc.

Điều kiện vận hành lý tưởng: Áp suất làm việc thường dưới 200 psi và nhiệt độ không quá 450°F (tùy cấp độ gang).

Những sai lầm chết người khi chọn mua và sử dụng mặt bích ANSI B16.1

Dưới đây là những lỗi kỹ thuật thường gặp có thể dẫn đến hậu quả nghiêm trọng:

1. Lắp lẫn với mặt bích thép B16.5: Mặc dù kích thước lỗ bulong có thể giống nhau ở một số kích cỡ, nhưng độ dày và kiểu bề mặt (flat face vs raised face) khác nhau có thể gây rò rỉ khi siết lực.

2. Dùng cho hệ thống hơi cao áp: Gang có khả năng chịu sốc nhiệt và áp lực đột ngột kém. Việc sử dụng bích gang trong môi trường hơi quá nhiệt có thể dẫn đến hiện tượng nứt vỡ mặt bích.

3. Không kiểm tra cấp độ gang: Sử dụng bích gang xám (Class A) ở những vị trí yêu cầu gang dẻo sẽ làm giảm hệ số an toàn của toàn bộ hệ thống.

Hậu quả: Nứt vỡ mặt bích không chỉ gây dừng hệ thống sản xuất mà còn tiềm ẩn nguy cơ gây tai nạn cho công nhân vận hành do dòng lưu chất bắn ra dưới áp lực.

Checklist cách chọn ANSI B16.1 Class 150 flange chuẩn chuyên gia

Để đảm bảo chọn đúng phụ kiện cho dự án, hãy áp dụng quy trình kiểm tra 5 bước sau:

• Xác định kích thước (NPS/DN): Kiểm tra đường kính ống hiện tại để chọn bích tương ứng.

• Xác nhận Class 150: Đảm bảo hệ thống yêu cầu đúng cấp áp suất 150 thay vì Class 125 hay 250.

• Xác định vật liệu gang: Bạn cần gang xám kinh tế hay gang dẻo bền bỉ?

• Kiểm tra kiểu mặt tiếp xúc: Thường bích gang B16.1 Class 150 là mặt phẳng (Flat Face - FF). Hãy đảm bảo bích đối diện cũng là mặt phẳng để tránh gãy bích khi siết bulong.

• Đối chiếu nhiệt độ làm việc: Đảm bảo nhiệt độ lưu chất nằm trong dải cho phép của tiêu chuẩn ANSI B16.1.

Lưu ý quan trọng khi lắp đặt mặt bích gang ANSI

Việc lắp đặt mặt bích gang yêu cầu sự tinh tế hơn mặt bích thép để tránh hư hỏng vật liệu:

1. Siết bulong đều tay: Luôn siết theo sơ đồ đối xứng (hình sao) để lực ép dàn đều. Siết quá chặt một bên có thể gây ứng suất tập trung làm nứt bích gang.

2. Sử dụng gioăng phù hợp: Với mặt bích phẳng (Flat Face), hãy sử dụng gioăng full-face (có lỗ bulong) để lực ép được phân bổ đều lên toàn bộ bề mặt.

3. Không dùng quá áp thử nghiệm: Khi thử áp hệ thống (Hydrotest), tuyệt đối không vượt quá ngưỡng 1.5 lần áp suất định mức của bích gang.

Giải đáp thắc mắc thường gặp (FAQ)

❓ ANSI B16.1 thực chất là gì?

Trả lời: Đây là tiêu chuẩn kỹ thuật của Mỹ quy định về kích thước, vật liệu và áp suất cho mặt bích làm bằng gang.

❓ Class 150 của bích gang chịu được bao nhiêu psi?

Trả lời: Ở nhiệt độ thường, nó có thể chịu khoảng 175-200 psi. Khi nhiệt độ tăng lên, mức áp suất cho phép sẽ giảm dần.

❓ Có thể lắp ansi b16.1 class 150 flange vào bích thép ANSI B16.5 không?

Trả lời: Có thể về mặt kích thước lỗ bulong, nhưng cần lưu ý về bề mặt tiếp xúc (thường phải dùng bích thép mặt phẳng để không làm nứt bích gang).

❓ Tại sao không dùng bích gang cho áp suất cao?

Trả lời: Vì gang có tính giòn, không dẻo dai như thép nên dễ bị phá hủy đột ngột dưới áp suất lớn hoặc va đập thủy lực.

Kết luận

ANSI B16.1 Class 150 flange là một thành phần không thể thiếu trong các hệ thống đường ống gang hiện đại, mang lại sự cân bằng hoàn hảo giữa hiệu quả kỹ thuật và tối ưu hóa ngân sách. Việc chọn đúng tiêu chuẩn ANSI B16.1 thay vì nhầm lẫn sang các hệ thép không chỉ giúp hệ thống vận hành ổn định mà còn thể hiện sự chuyên nghiệp trong khâu thiết kế vật tư.

Hy vọng những phân tích chuyên sâu trên đã giúp quý khách hàng có cái nhìn rõ nét nhất về loại mặt bích này. Để nhận báo giá và tư vấn kỹ thuật chi tiết nhất cho công trình của mình, hãy liên hệ ngay với chúng tôi để nhận tư vấn về ansi b16.1 class 150 flange.
