Nối mặt bích HDPE: Kỹ thuật xử lý rò rỉ và hướng dẫn lắp đặt chuẩn chuyên gia

Trong các dự án hạ tầng nước hiện nay, ống HDPE được ưa chuộng nhờ độ bền và tính linh hoạt. Tuy nhiên, một tình huống oái oăm thường xuyên xảy ra: hệ thống ống HDPE bị rò rỉ nước ngay tại vị trí kết nối chỉ sau vài tháng vận hành.

Khi kiểm tra, mặt ống vẫn nguyên vẹn, áp suất đường ống không vượt ngưỡng, nhưng nước vẫn thấm qua các mối nối. Nguyên nhân thực tế không nằm ở chất lượng ống, mà do việc thực hiện nối mặt bích HDPE sai kỹ thuật. HDPE là một loại vật liệu "đặc biệt" với đặc tính đàn hồi và hệ số giãn nở nhiệt cao, do đó chúng ta không thể áp dụng tư duy nối mặt bích thép truyền thống vào loại ống nhựa này.

Nếu không hiểu đúng về cấu tạo và cơ chế chịu lực, việc lắp đặt sai sẽ dẫn đến hiện tượng lệch trục, hỏng gasket (gioăng) và gây thất thoát tài nguyên nghiêm trọng. Bài viết này sẽ phân tích chi tiết cách nối mặt bích đúng tiêu chuẩn để đảm bảo hệ thống của bạn vận hành bền bỉ trên 50 năm.

Nối mặt bích HDPE là gì? Thành phần cấu tạo cơ bản

Nối mặt bích HDPE là phương pháp kết nối cơ khí giữa ống HDPE với các thiết bị khác (như van, bơm, đồng hồ đo lưu lượng) hoặc kết nối các đoạn ống HDPE lại với nhau thông qua một hệ thống mặt bích và phụ kiện trung gian.

Khác với mặt bích thép được hàn trực tiếp vào ống, một bộ kết nối mặt bích tiêu chuẩn bao gồm 4 thành phần không thể tách rời:

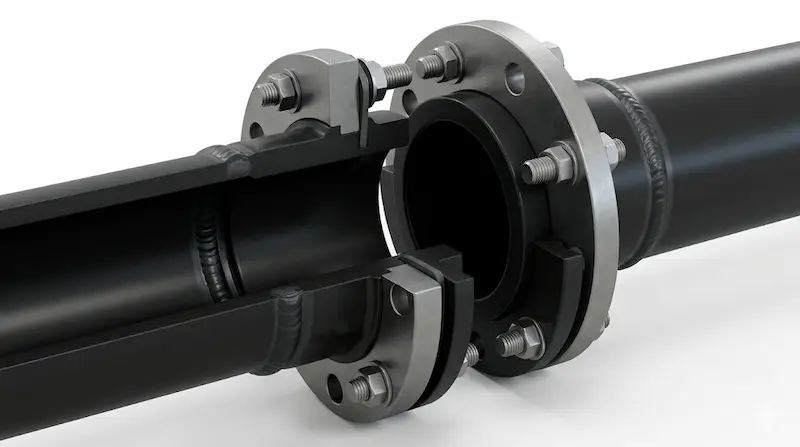

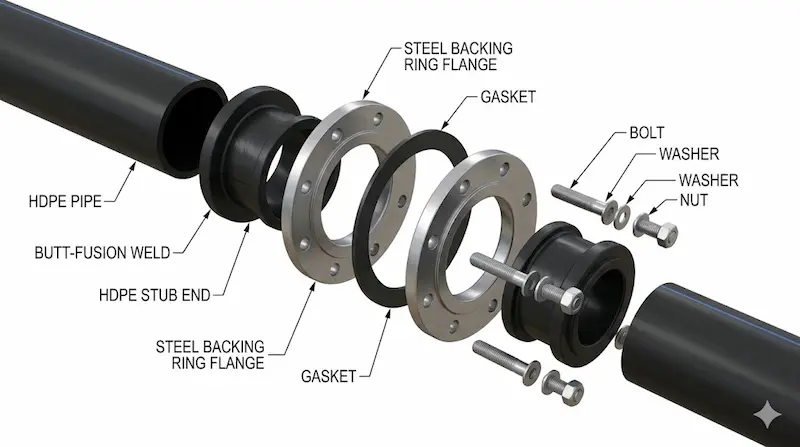

• Stub End (Đầu bích nhựa): Phụ kiện có hình dạng như một chiếc phễu, được hàn nhiệt đối đầu trực tiếp vào đầu ống HDPE. Đây là bộ phận tạo bề mặt tiếp xúc để làm kín.

• Backing Ring (Vòng bích thép): Một vòng kim loại (thường là thép mạ kẽm hoặc inox) lồng bên ngoài Stub End. Nó đóng vai trò chịu lực siết từ bulong.

• Gasket (Gioăng làm kín): Thường làm bằng cao su EPDM hoặc NBR, đặt giữa hai bề mặt Stub End để ngăn nước rò rỉ.

• Bolt & Nut (Bulong & Đai ốc): Hệ thống siết chặt các thành phần lại với nhau.

Việc tách rời giữa phần nhựa (Stub End) và phần chịu lực (Backing Ring) là điểm cốt lõi giúp kết nối này bền vững trước các tác động cơ học.

Nguyên lý hoạt động của kết nối mặt bích

Nguyên lý cốt lõi của việc nối mặt bích dựa trên cơ chế nén bề mặt để tạo độ kín tuyệt đối. Tuy nhiên, vì HDPE là nhựa nhiệt dẻo, nó có xu hướng bị "chảy" hoặc biến dạng dưới áp lực nén lâu dài (hiện tượng creep). Đây chính là lý do vì sao chúng ta cần sự hiện diện của Backing Ring.

Cơ chế truyền lực:

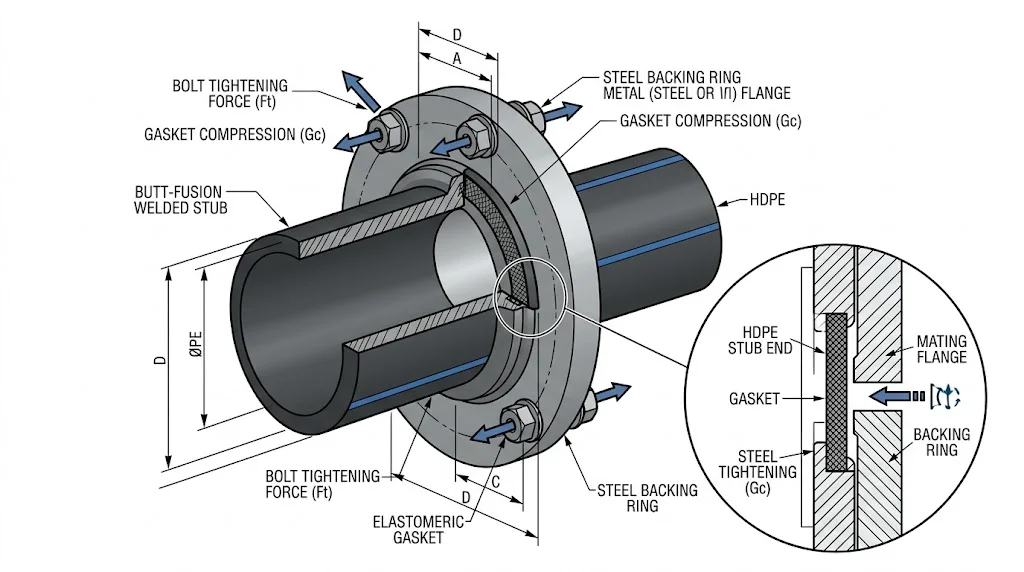

Khi chúng ta siết bulong, lực siết không tác động trực tiếp lên ống nhựa mà thông qua Backing Ring bằng thép. Vòng thép này có độ cứng rất cao, giúp phân bổ lực siết đều khắp vòng tròn của Stub End. Lực này ép chặt hai bề mặt Stub End vào vòng đệm gasket ở giữa.

Bản chất làm kín:

Dưới tác động của lực siết chuẩn, gasket sẽ bị nén lại và điền đầy vào các rãnh nhỏ trên bề mặt Stub End. Kết quả là tạo ra một rào cản ngăn môi chất thoát ra ngoài. Nếu không có vòng bích thép chịu lực, mặt bích nhựa HDPE sẽ bị vênh ngay lập tức khi siết bulong, dẫn đến hở gioăng và rò rỉ.

Các phương pháp nối mặt bích HDPE phổ biến hiện nay

Tùy vào yêu cầu kỹ thuật và quy mô dự án, việc nối mặt bích có thể thực hiện theo ba cách chính:

1. Sử dụng Stub End và Backing Ring

Đây là phương pháp phổ biến nhất trong các công trình cấp thoát nước. Stub End được hàn đối đầu với ống, sau đó dùng vòng bích rời bằng thép để siết.

• Ưu điểm: Khả năng chịu lực cực tốt, dễ dàng xoay vòng bích thép để căn chỉnh lỗ bulong với van hoặc thiết bị.

• Ứng dụng: Kết nối ống HDPE với van chặn, máy bơm hoặc bồn chứa.

2. Flange Adapter (Đầu nối mặt bích tích hợp)

Loại này thường dùng cho các đường ống nhỏ hoặc các mối nối tạm thời. Flange adapter có thể tích hợp sẵn phần nhựa và bề mặt bích.

• Ưu điểm: Thi công nhanh, giảm số lượng mối hàn.

• Nhược điểm: Kém linh hoạt hơn so với phương pháp dùng vòng bích rời khi cần căn chỉnh lỗ bulong.

3. HDPE Flange Full Face

Đây là loại mặt bích được đúc nguyên khối hoàn toàn bằng nhựa HDPE cường lực.

• Đặc điểm: Ít được sử dụng hơn do chi phí sản xuất cao và yêu cầu kỹ thuật siết bulong cực kỳ khắt khe để tránh nứt vỡ nhựa.

Thông số kỹ thuật cần quan tâm khi nối mặt bích HDPE

Để đảm bảo kết nối nối mặt bích an toàn, bạn không thể chọn vật tư một cách cảm tính. Có 3 thông số "vàng" cần kiểm tra:

1. PN (Pressure Nominal - Áp suất danh nghĩa): Bạn phải đảm bảo PN của mặt bích thép, Stub End và ống HDPE đồng nhất với nhau. Ví dụ, hệ thống áp 10 bar thì toàn bộ phụ kiện phải là PN10 hoặc cao hơn.

2. SDR (Standard Dimension Ratio): Đây là tỷ lệ giữa đường kính ngoài và độ dày thành ống. Sai lệch SDR của Stub End so với ống dẫn đến việc mối hàn không ngấu, gây yếu điểm tại vị trí kết nối bích.

3. Kích thước Bolt Circle: Đường kính vòng chia lỗ bulong của Backing Ring phải khớp hoàn toàn với tiêu chuẩn của van (ISO, DIN, BS hoặc JIS). Một sai lệch chỉ vài mm cũng khiến bạn không thể xỏ bulong qua.

So sánh nối mặt bích HDPE với các phương pháp khác

Tại sao chúng ta phải dùng mặt bích thay vì hàn chết hoặc dùng phụ kiện điện trở?

Kết luận: Phương pháp nối mặt bích là giải pháp tối ưu nhất khi bạn cần kết nối ống nhựa với các thiết bị cơ khí (van, máy bơm) hoặc tại các vị trí cần bảo trì định kỳ.

Ứng dụng thực tế và những sai lầm thường gặp

Phương pháp này được ứng dụng rộng rãi trong các hệ thống cấp nước sạch đô thị, mạng lưới xử lý nước thải và các đường ống dẫn hóa chất trong khu công nghiệp. Tuy nhiên, thực tế thi công ghi nhận nhiều sai lầm dẫn đến thất bại của mối nối:

• Siết bulong quá lực: Đây là lỗi phổ biến nhất. Vì sợ rò rỉ, nhiều thợ siết bulong quá mạnh làm biến dạng phần nhựa Stub End, khiến nó bị nứt hoặc làm hỏng cấu trúc của gasket.

• Quên dùng Backing Ring: Một số đơn vị thi công sai lầm khi dùng mặt bích nhựa không có lõi thép, dẫn đến mối nối không chịu được áp suất rung động của máy bơm.

• Sử dụng Gasket kém chất lượng: Gasket quá cứng hoặc không phù hợp với hóa chất trong ống sẽ bị mủn sau một thời gian ngắn.

• Lệch trục: Hai đầu ống không thẳng hàng nhưng vẫn cố siết bulong để kéo chúng lại gần nhau, tạo ứng suất uốn rất lớn gây nứt mặt bích nhựa.

Hướng dẫn quy trình lắp đặt nối mặt bích HDPE chuẩn kỹ thuật

Để có một mối nối mặt bích hoàn hảo, hãy tuân thủ quy trình 4 bước sau:

Bước 1: Hàn Stub End

Vệ sinh đầu ống và Stub End. Sử dụng máy hàn nhiệt đối đầu để hàn Stub End vào ống. Lưu ý thời gian gia nhiệt và áp suất ép phải tuân thủ đúng bảng tra theo độ dày ống.

Bước 2: Lắp Backing Ring

Luồn vòng bích thép vào thân ống trước khi thực hiện mối hàn (hoặc luồn qua từ phía đầu kia của ống). Vòng bích thép phải nằm phía sau vai của Stub End.

Bước 3: Đặt Gasket và căn chỉnh

Vệ sinh bề mặt tiếp xúc của Stub End. Đặt gioăng cao su vào giữa hai mặt bích. Căn chỉnh sao cho các lỗ bulong của hai bên đối xứng nhau và đồng tâm với ống.

Bước 4: Siết bulong theo hình sao

Xỏ bulong qua các lỗ. Thực hiện siết đai ốc theo thứ tự đối xứng (hình sao) để lực ép được phân bổ đều. Tuyệt đối không siết chặt một bên trước. Nên sử dụng cờ lê lực để kiểm soát lực siết đúng theo khuyến cáo của nhà sản xuất.

FAQ - Giải đáp thắc mắc về nối mặt bích

1. Có thể nối trực tiếp ống HDPE với mặt bích thép không?

Không thể. Bạn bắt buộc phải dùng Stub End để tạo bề mặt làm kín bằng nhựa và Backing Ring để ép lực. Hàn trực tiếp nhựa vào thép là điều không thể thực hiện được.

2. Nối mặt bích HDPE có chịu được áp suất cao không?

Hoàn toàn có thể. Nếu bạn chọn đúng PN16 hoặc PN20 cùng với Backing Ring có độ dày tiêu chuẩn, kết nối này có thể chịu được áp suất rất lớn trong các hệ thống thủy lợi.

3. Tại sao HDPE lại dễ bị biến dạng khi siết bulong?

Vì HDPE là nhựa nhiệt dẻo có tính đàn hồi. Dưới áp lực tập trung của bulong, nó sẽ bị lún. Đó là lý do tại sao phải có Backing Ring bằng thép để dàn trải lực siết ra toàn bộ bề mặt nhựa.

4. Có thể tái sử dụng mặt bích HDPE không?

Mặt bích thép và Stub End có thể dùng lại, nhưng chúng tôi khuyến cáo nên thay mới Gasket mỗi khi tháo ra để đảm bảo độ kín tốt nhất.

Kết luận

Kỹ thuật nối mặt bích HDPE là cầu nối quan trọng giữa hệ thống ống nhựa và các thiết bị cơ khí hiện đại. Một mối nối thành công không chỉ nằm ở việc mua vật tư đắt tiền, mà nằm ở sự hiểu biết về đặc tính của nhựa HDPE và quy trình siết lực chuẩn xác. Việc làm đúng ngay từ đầu sẽ giúp bạn tiết kiệm chi phí sửa chữa và ngăn chặn những sự cố rò rỉ không đáng có.

Hy vọng những phân tích chuyên sâu trên đã giúp bạn có cái nhìn rõ nét về giải pháp kết nối này.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về nối mặt bích hdpe
