Female Threaded Flange Là Gì? Hướng Dẫn Chọn Mặt Bích Ren Trong Chuẩn Kỹ Thuật

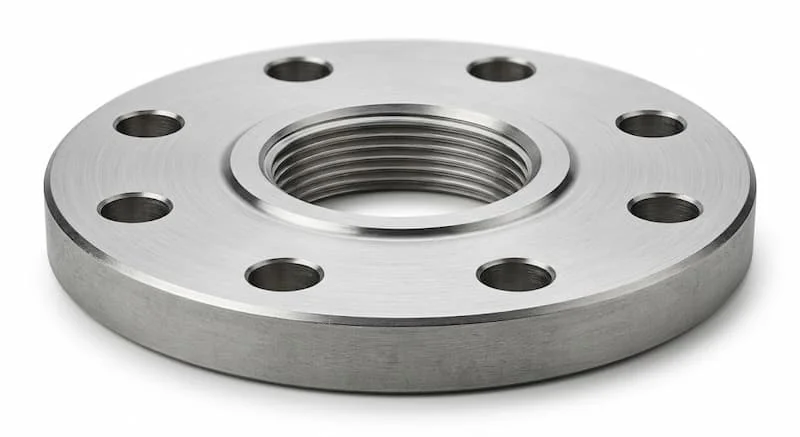

Trong các hệ thống đường ống dân dụng và công nghiệp hiện đại, việc kết nối các linh kiện mà không cần đến kỹ thuật hàn phức tạp là một ưu tiên hàng đầu để tiết kiệm thời gian và chi phí. Female threaded flange (mặt bích ren trong) chính là giải pháp then chốt cho bài toán này. Khác với các loại mặt bích thông thường, loại mặt bích này cho phép kết nối trực tiếp với các đường ống hoặc phụ kiện có ren ngoài, tạo ra một mối nối chắc chắn, linh hoạt và đặc biệt an toàn trong các môi trường dễ cháy nổ. Việc hiểu rõ về tiêu chuẩn ren, áp suất và vật liệu của mặt bích ren trong sẽ giúp các kỹ sư và nhà thầu tối ưu hóa hiệu suất vận hành cho toàn bộ hệ thống.

Phân loại mặt bích ren trong theo tiêu chuẩn và vật liệu

Để đảm bảo tính đồng bộ tuyệt đối khi lắp đặt, mặt bích ren trong được phân loại dựa trên hai hệ tiêu chuẩn ren phổ biến nhất thế giới và các đặc tính vật liệu chuyên dụng.

Theo tiêu chuẩn ren:

• Ren BSP (British Standard Pipe): Đây là tiêu chuẩn ren Anh, cực kỳ phổ biến tại Việt Nam và các nước Châu Âu. Ren BSP chia làm hai loại là ren thẳng (BSPP) và ren côn (BSPT).

• Ren NPT (National Pipe Taper): Tiêu chuẩn ren Mỹ với thiết kế ren côn đặc trưng giúp tạo độ kín khít cao hơn khi siết chặt.

Theo vật liệu chế tạo:

• Thép Carbon (Steel): Thường được mạ kẽm để chống gỉ, phù hợp cho hệ thống nước sạch, PCCC và khí nén thông thường nhờ giá thành tối ưu.

• Inox (304, 316): Đây là lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao như hóa chất, thực phẩm, hoặc y tế. Inox 316 có khả năng chịu axit và muối biển vượt trội so với Inox 304.

Theo cấp áp suất:

Phổ biến nhất là các mức PN10 và PN16. Các chỉ số này quyết định độ dày của đĩa bích và khả năng chịu tải của mối nối ren bên trong.

Insight chuyên gia: Một trong những sai lầm phổ biến nhất là cố tình lắp ren BSP vào hệ thống dùng ren NPT. Dù có cùng kích thước danh định, nhưng sự khác biệt về góc ren và bước ren sẽ khiến mối nối bị rò rỉ ngay lập tức hoặc làm hỏng toàn bộ ren của thiết bị đắt tiền.

Thông số kỹ thuật chi tiết của female threaded flange

Việc nắm vững thông số kỹ thuật không chỉ giúp bạn mua đúng hàng mà còn đảm bảo an toàn cho hệ thống áp lực. Một bộ mặt bích ren trong tiêu chuẩn bao gồm các chỉ số hình học và kỹ thuật khắt khe.

Các thông số cốt lõi:

• Size (Kích thước): Dao động từ 1/2” (DN15) cho các hệ thống nhỏ đến 4” (DN100) hoặc lớn hơn.

• Thread Type (Kiểu ren): Phải xác định rõ là ren BSP hay NPT để khớp với đầu ống chờ.

• Pressure Rating (Cấp áp suất): PN10, PN16, hoặc Class 150, Class 300 tùy theo hệ tiêu chuẩn (DIN/BS hoặc ANSI).

• Material (Vật liệu): Steel A105, SS304, SS316L.

Ví dụ thực tế:

Một mặt bích 1 inch BSP threaded flange sẽ có đường kính lỗ ren phù hợp với ống phi 34mm, tiêu chuẩn ren Anh, chịu được áp suất làm việc liên tục 16 bar.

Việc sai lệch thông số dù chỉ là 1mm ở khoảng cách tâm lỗ bulong cũng sẽ khiến mặt bích không thể kết nối với van hoặc bơm, buộc phải gia công lại gây lãng phí nghiêm trọng.

So sánh mặt bích ren trong với các loại mặt bích thông thường

Tại sao chúng ta lại chọn mặt bích ren trong thay vì các loại bích hàn truyền thống? Câu trả lời nằm ở tính chuyên dụng và sự linh hoạt.

• Threaded Flange vs Weld Neck: Mặt bích cổ hàn (Weld Neck) là "ông vua" trong các hệ thống áp suất cực cao và nhiệt độ lớn. Tuy nhiên, nó yêu cầu kỹ thuật hàn chuyên nghiệp. Ngược lại, mặt bích ren phù hợp cho hệ thống áp suất trung bình và nhỏ, lắp đặt cực nhanh bằng dụng cụ cầm tay.

• Threaded Flange vs Slip-on: Mặt bích Slip-on cần hàn cả mặt trong và mặt ngoài của ống. mặt bích ren trong hoàn toàn không cần lửa, cực kỳ an toàn khi thi công tại các khu vực nhạy cảm như kho xăng dầu hoặc nhà máy hóa chất đang vận hành.

Insight: Mặt bích ren trong là giải pháp "cứu cánh" cho những vị trí không gian hẹp, nơi máy hàn không thể tiếp cận hoặc những đường ống có vật liệu khó hàn (như thép mạ kẽm).

Ứng dụng thực tế: Khi nào nên dùng mặt bích ren trong?

Sản phẩm mặt bích ren trong không được thiết kế cho mọi hệ thống, nhưng nó là lựa chọn số 1 trong các kịch bản sau:

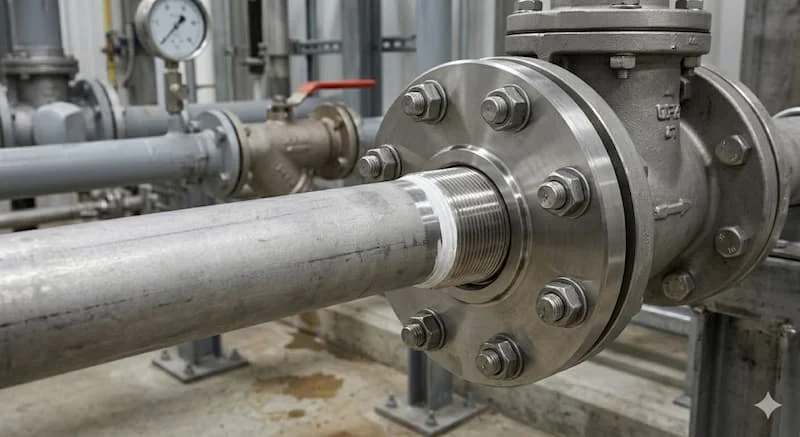

1. Hệ thống HVAC và Chiller: Các đường ống nước lạnh trung tâm thường sử dụng bích ren để dễ dàng tháo lắp van và máy bơm định kỳ.

2. Môi trường dễ cháy nổ: Tại các khu vực cấm tia lửa điện, việc dùng kết nối ren giúp đảm bảo an toàn tuyệt đối mà vẫn giữ được tính chắc chắn của mặt bích.

3. Hệ thống khí nén và nước sạch: Các đường ống cỡ nhỏ (dưới DN100) thường dùng bích ren để giảm thời gian thi công và dễ dàng thay đổi cấu trúc đường ống khi cần.

4. Kết nối thiết bị đo: Các cảm biến áp suất, lưu lượng thường có đầu ren ngoài, mặt bích ren trong đóng vai trò là cầu nối trung gian để lắp các thiết bị này vào hệ thống bích chính.

Những sai lầm thường gặp và hậu quả khi lắp đặt

Dù lắp đặt đơn giản hơn hàn, nhưng mặt bích ren trong vẫn tiềm ẩn rủi ro nếu người thợ thiếu kinh nghiệm:

• Nhầm lẫn giữa BSP và NPT: Đây là lỗi kinh điển dẫn đến việc ren bị kẹt nửa chừng hoặc lỏng lẻo gây rò rỉ áp suất.

• Siết quá chặt (Over-tightening): Việc dùng lực quá lớn (đặc biệt với bích Inox) có thể gây ra hiện tượng "cháy ren" (galling) hoặc nứt vỡ thân bích.

• Không dùng vật liệu làm kín: Mối nối ren cơ khí không bao giờ kín khít 100%. Nếu thiếu băng tan (PTFE tape) hoặc keo dán ren chuyên dụng, hệ thống chắc chắn sẽ bị rò rỉ lưu chất.

Hậu quả: Rò rỉ lưu chất không chỉ gây lãng phí mà còn làm giảm áp suất hệ thống, gây hư hỏng thiết bị ngoại vi và tăng chi phí bảo trì gấp nhiều lần.

Checklist cách chọn mặt bích ren trong chuẩn chuyên gia

Để tối ưu hóa quá trình mua hàng và đảm bảo kỹ thuật, hãy tuân thủ checklist 5 bước sau:

• Xác định kích thước ống: Kiểm tra đường kính ống hiện tại (ví dụ: ống 2” tương đương bích DN50).

• Xác định tiêu chuẩn ren: Kiểm tra đầu ren của ống là ren thẳng hay ren côn, tiêu chuẩn BSP hay NPT.

• Kiểm tra áp suất làm việc: Hệ thống chạy ở bao nhiêu bar? (PN10 hay PN16?).

• Lựa chọn vật liệu: Môi trường có hóa chất không? Nếu có, hãy chọn Inox 316.

• Kiểm tra tiêu chuẩn mặt bích: Tâm lỗ bulong và số lỗ bulong phải khớp với van hoặc thiết bị (DIN, JIS, ANSI).

Lưu ý quan trọng khi thi công và lắp đặt

Việc lắp đặt mặt bích ren trong cần sự tỉ mỉ để đạt độ kín tối đa:

1. Sử dụng băng tan PTFE: Quấn băng tan đều tay theo chiều kim đồng hồ (cùng chiều siết ren) để đảm bảo lớp đệm kín khít.

2. Lực siết vừa đủ: Siết chặt bằng tay sau đó dùng mỏ lết siết thêm từ 1-2 vòng. Tuyệt đối không dùng nối dài mỏ lết để siết cưỡng ép.

3. Kiểm tra rò rỉ: Sau khi lắp đặt, cần tiến hành thử áp bằng nước hoặc khí sạch. Sử dụng nước xà phòng để phát hiện các bọt khí nhỏ li ti tại mối ren.

Giải đáp thắc mắc thường gặp (FAQ)

❓ Female threaded flange là gì?

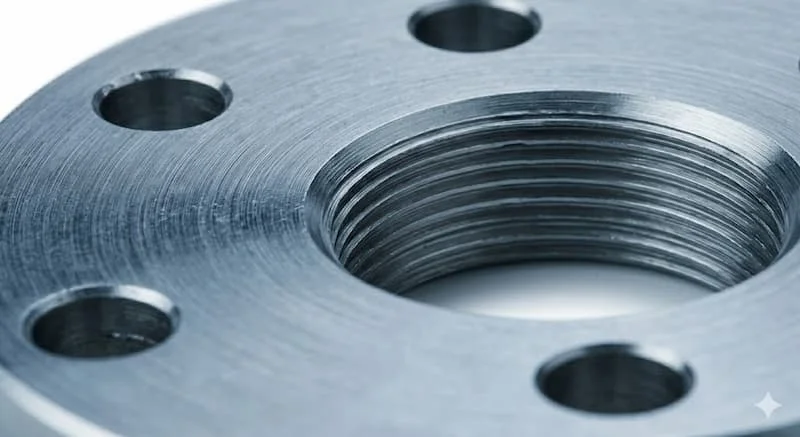

Đây là loại mặt bích có tiện ren ở lỗ trung tâm, dùng để vặn trực tiếp vào đầu ống có ren ngoài mà không cần hàn.

❓ Tại sao ren BSP và NPT không lắp lẫn được?

Vì chúng khác nhau về góc đỉnh ren ($55^{\circ}$ so với $60^{\circ}$) và số lượng bước ren trên mỗi inch. Lắp lẫn sẽ gây hỏng ren ngay lập tức.

❓ Mặt bích ren có chịu được áp suất cao không?

Thường hạn chế ở mức PN16 hoặc PN25. Với các hệ thống trên 40 bar, các chuyên gia khuyến cáo nên chuyển sang mặt bích hàn cổ (Weld Neck).

❓ Có cần dùng gioăng khi lắp mặt bích ren không?

Cần 2 loại làm kín: Một là băng tan cho phần ren, hai là gioăng bích (gasket) cho phần mặt phẳng tiếp xúc giữa hai mặt bích.

Kết luận

Female threaded flange là minh chứng cho sự linh hoạt trong kỹ thuật cơ khí, giúp việc lắp đặt hệ thống đường ống trở nên nhanh chóng và an toàn hơn bao giờ hết. Tuy nhiên, "sai một ly đi một dặm", việc chọn đúng tiêu chuẩn ren và vật liệu là yếu tố quyết định đến tuổi thọ của toàn bộ công trình.

Nếu bạn đang tìm kiếm nguồn cung cấp female threaded flange chất lượng cao, đầy đủ chứng chỉ CO/CQ, hãy liên hệ với chúng tôi ngay hôm nay.
