Côn thép hàn là gì? Thông số kỹ thuật và hướng dẫn sử dụng chuyên sâu

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc kết nối các đoạn ống có kích thước khác nhau là một yêu cầu tất yếu để tối ưu hóa dòng chảy và áp suất. Côn thép hàn (hay còn gọi là bầu giảm thép) chính là phụ kiện then chốt giải quyết bài toán này. Khác với các loại khớp nối tạm thời, bầu giảm thép được cố định bằng phương pháp hàn nhiệt, tạo ra một liên kết bền vững, kín khít tuyệt đối, chịu được áp lực cực cao và sự biến động nhiệt độ khắc nghiệt. Việc hiểu rõ đặc điểm kỹ thuật của loại phụ kiện này không chỉ giúp đảm bảo an toàn cho công trình mà còn giúp nhà thầu tối ưu hóa chi phí vận hành lâu dài.

Côn thép hàn là gì? Định nghĩa và vai trò trong hệ thống ống

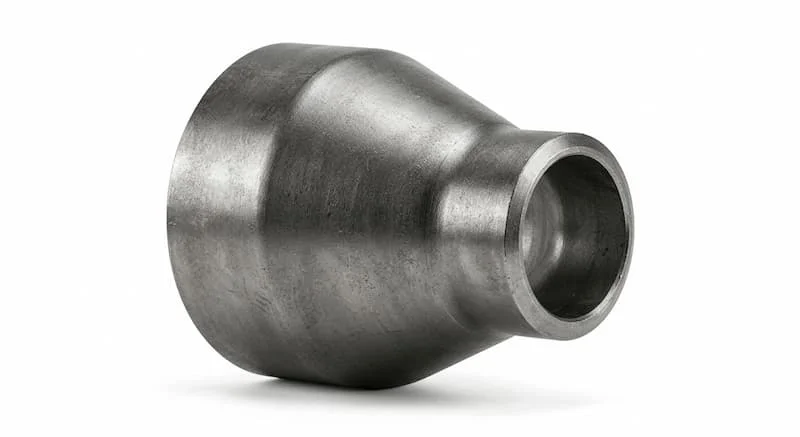

Bầu giảm thép là một loại phụ kiện đường ống được sản xuất từ thép carbon hoặc thép hợp kim, có thiết kế đặc trưng với hai đầu có đường kính khác nhau. Mục đích chính của nó là kết nối hai đoạn ống không cùng kích cỡ, từ đó cho phép thu hẹp hoặc mở rộng dòng lưu chất một cách mượt mà.

Đặc điểm nhận dạng và công năng của bầu giảm thép:

• Thiết kế hình nón: Thân phụ kiện thu nhỏ dần từ đầu lớn xuống đầu nhỏ.

• Kết nối hàn vát mép (Butt-weld): Các đầu của côn được vát mép sẵn để thực hiện mối hàn đối đầu trực tiếp vào ống, đảm bảo mối nối không có gờ cản bên trong.

• Vai trò điều tiết: Không chỉ đơn thuần là kết nối, phụ kiện này còn giúp điều chỉnh lưu lượng và tốc độ của dòng chảy phù hợp với yêu cầu của thiết bị đầu cuối (như bơm, van hoặc máy nén).

Nhờ phương pháp hàn, bầu giảm thép loại bỏ hoàn toàn rủi ro rò rỉ tại các điểm nối ren, trở thành lựa chọn hàng đầu cho các hệ thống dẫn khí hóa lỏng, dầu nóng hoặc hơi nước áp suất cao.

Nguyên lý hoạt động và tác động đến thủy lực dòng chảy

Nguyên lý hoạt động của bầu giảm thép dựa trên sự thay đổi tiết diện dòng chảy một cách đột ngột hoặc từ từ tùy thuộc vào góc côn. Khi lưu chất đi từ đầu lớn sang đầu nhỏ, tiết diện bị thu hẹp lại, dẫn đến sự thay đổi đáng kể về các thông số vật lý:

1. Sự biến đổi vận tốc: Theo định luật bảo toàn khối lượng, vận tốc dòng chảy sẽ tăng lên khi đi qua phần thu nhỏ để duy trì lưu lượng.

2. Tác động đến áp suất: Sự gia tăng vận tốc thường kéo theo sự sụt giảm áp suất tĩnh (hiệu ứng Bernoulli) và có thể gây ra hiện tượng sụt áp cục bộ nếu không tính toán kỹ.

Tại sao việc chọn đúng loại côn lại quan trọng? Nếu chọn sai kiểu dáng hoặc kích thước, hệ thống có thể gặp phải hiện tượng tụ khí (gas pockets) hoặc đọng cặn (sediment accumulation). Ví dụ, trong các đường ống nằm ngang, nếu không sử dụng đúng loại côn, bọt khí có thể bị kẹt lại tại phần đỉnh côn, gây ra hiện tượng xâm thực hoặc làm giảm hiệu suất bơm.

Phân loại bầu giảm thép: Đồng tâm vs Lệch tâm

Để xử lý các bài toán khác nhau về không gian và thủy lực, bầu giảm thép được chia thành hai loại chính: côn đồng tâm và côn lệch tâm.

1. Côn đồng tâm (Concentric Reducer)

Đây là loại có tâm của hai đầu nằm trên một đường thẳng duy nhất. Hình dáng của nó giống như một cái phễu cân đối.

• Ứng dụng: Chủ yếu được sử dụng cho các hệ thống đường ống lắp theo phương thẳng đứng.

• Ưu điểm: Đảm bảo dòng chảy đối xứng, ít gây xáo trộn dòng chất lỏng nhất.

2. Côn lệch tâm (Eccentric Reducer)

Loại này có một cạnh phẳng và tâm của hai đầu không trùng nhau. Khi lắp đặt, một bên của đường ống sẽ tạo thành một đường thẳng tắp.

• Ứng dụng: Đặc biệt quan trọng đối với các đường ống lắp theo phương nằm ngang.

• Ưu điểm: Tùy vào cách lắp (mặt phẳng quay lên trên hay xuống dưới) mà nó giúp tránh tụ khí hoặc tránh đọng nước/cặn. Trong các đường ống hút của bơm, mặt phẳng thường quay lên trên để ngăn bọt khí đi vào buồng bơm.

Insight chuyên gia: Việc sử dụng côn đồng tâm cho đường ống nằm ngang là một sai lầm phổ biến trong thiết kế sơ cấp, dễ dẫn đến hiện tượng túi khí làm hỏng thiết bị van và bơm.

Thông số kỹ thuật chi tiết của bầu giảm thép

Để đảm bảo khả năng chịu lực tương thích với đường ống, bầu giảm thép phải tuân thủ các bảng tiêu chuẩn kỹ thuật khắt khe về kích thước và độ dày.

• Kích thước danh định (Size): Phổ biến từ DN50 (2 inch) thu về DN25, cho đến các loại lớn DN500+ thu về DN400.

• Độ dày thành ống (Schedule - SCH): Đây là thông số cực kỳ quan trọng. Các mức phổ biến gồm SCH20, SCH40, SCH80. Độ dày của côn phải tương đương hoặc lớn hơn độ dày của ống kết nối.

• Tiêu chuẩn sản xuất: Thường tuân theo ASME B16.9 (phụ kiện hàn đối đầu gia công tại xưởng) hoặc tiêu chuẩn ASTM A234 (vật liệu thép carbon).

• Vật liệu: Thép đen (A234 WPB), thép mạ kẽm hoặc inox (304/316) cho môi trường hóa chất.

Ví dụ: Một sản phẩm có thông số DN100 x DN50, SCH40 nghĩa là côn thu từ ống phi 114mm xuống ống phi 60mm với độ dày chuẩn SCH40. Việc sử dụng côn có độ dày thấp hơn ống (ví dụ ống SCH40 dùng côn SCH20) sẽ tạo ra điểm yếu về áp suất, dẫn đến nguy cơ nổ ống tại mối hàn.

So sánh bầu giảm thép với côn ren và côn inox

Mỗi loại phụ kiện đều có ưu và nhược điểm riêng, phù hợp với từng phân khúc ứng dụng:

1. Côn thép hàn: Mang lại mối nối vĩnh viễn, độ bền cơ học cao nhất. Nó không bị lỏng theo thời gian do rung động. Tuy nhiên, lắp đặt yêu cầu thợ hàn có tay nghề và máy móc chuyên dụng.

2. Côn ren: Dễ dàng tháo lắp bằng tay hoặc mỏ lết, không cần lửa. Tuy nhiên, khả năng chịu áp kém và dễ bị rò rỉ tại bước ren sau một thời gian sử dụng. Thường chỉ dùng cho ống nhỏ (dưới DN50).

3. Côn inox: Có ưu điểm tuyệt đối về khả năng chống ăn mòn và tính thẩm mỹ. Tuy nhiên, giá thành rất cao, thường chỉ dùng trong thực phẩm, dược phẩm hoặc môi trường axit.

Insight: Côn thép hàn là sự kết hợp hoàn hảo giữa chi phí đầu tư và độ bền bỉ. Trong các hệ thống chịu áp lực cao và vận hành liên tục, đây là giải pháp không thể thay thế.

Ứng dụng thực tế: Khi nào nên ưu tiên côn thép hàn?

Do đặc thù kết nối bằng mối hàn nhiệt, phụ kiện này được ưu tiên trong các điều kiện khắc nghiệt:

• Ngành dầu khí và hóa chất: Nơi lưu chất có tính xâm thực cao hoặc dễ cháy nổ, yêu cầu độ kín tuyệt đối để tránh thảm họa môi trường.

• Hệ thống hơi (Steam) và lò hơi: Nhiệt độ cao làm các mối nối ren dễ giãn nở và rò rỉ, mối hàn sẽ đảm bảo sự ổn định nhiệt tốt hơn.

• Hệ thống PCCC: Các đường ống chính dẫn nước áp lực cao cần sự chắc chắn để đảm bảo không bị bung vỡ khi có sự cố cháy nổ xảy ra.

• Công trình thủy lợi và cấp nước: Sử dụng các loại côn kích thước lớn DN500+ để điều tiết lưu lượng nước từ trạm bơm vào mạng lưới.

Điều kiện sử dụng: Áp suất hệ thống từ 10 bar trở lên và yêu cầu tuổi thọ công trình trên 20 năm.

Những sai lầm thường gặp khi lựa chọn và hậu quả

Nhiều nhà thầu vì thiếu kinh nghiệm thực tế thường mắc các lỗi sau:

• Nhầm lẫn giữa đồng tâm và lệch tâm: Lắp côn đồng tâm cho đường hút của bơm nằm ngang gây ra túi khí, làm bơm chạy khô và nhanh hỏng cánh quạt.

• Chọn sai độ dày SCH: Sử dụng côn mỏng cho hệ thống áp lực cao làm giảm hệ số an toàn, dễ gây nứt mối hàn dưới áp lực thủy lực.

• Bỏ qua yếu tố vật liệu: Sử dụng côn thép carbon cho môi trường nước biển hoặc hóa chất nhẹ dẫn đến tình trạng rỉ sét và thủng ống chỉ sau vài tháng.

Hậu quả: Giảm hiệu suất vận hành, tăng chi phí bảo trì và nghiêm trọng nhất là làm gián đoạn toàn bộ dây chuyền sản xuất của nhà máy.

Checklist hướng dẫn cách chọn côn thép hàn chuẩn xác

Để lựa chọn sản phẩm đúng kỹ thuật, bạn nên tuân thủ quy trình kiểm tra sau:

• Xác định đường kính (DN): Kích thước đầu vào và đầu ra là bao nhiêu?

• Chọn kiểu dáng: Cần côn đồng tâm (hệ đứng) hay lệch tâm (hệ ngang)?

• Kiểm tra thông số áp suất: Áp suất làm việc của hệ thống là bao nhiêu bar?

• Xác định độ dày (SCH): Độ dày phải khớp với chuẩn ống đang sử dụng (SCH20, 40, 80).

• Chọn vật liệu phù hợp: Thép đen cho nước/dầu; Thép mạ kẽm chống rỉ; Inox cho hóa chất.

• Kiểm tra xuất xứ: Sản phẩm có đầy đủ chứng chỉ CO/CQ không?

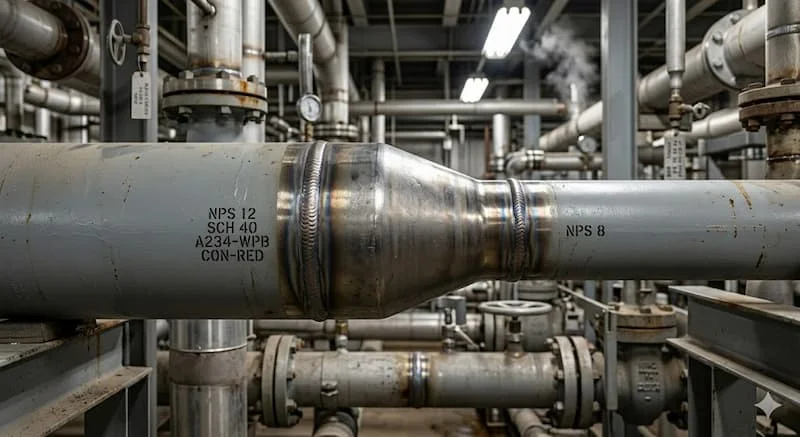

Lưu ý quan trọng khi thi công và lắp đặt

Quá trình lắp đặt côn thép hàn quyết định 50% độ bền của mối nối:

1. Vát mép và làm sạch: Trước khi hàn, hai đầu tiếp xúc phải được làm sạch rỉ sét và dầu mỡ.

2. Kỹ thuật hàn: Sử dụng phương pháp hàn TIG hoặc hàn que phù hợp với vật liệu. Đảm bảo mối hàn ngấu đều, không bị rỗ khí.

3. Hướng lắp đặt (Đối với côn lệch tâm): Phải đặt đúng hướng phẳng (top flat hoặc bottom flat) theo thiết kế bản vẽ để đảm bảo thoát khí hoặc thoát nước.

4. Sơn phủ bảo vệ: Sau khi hàn xong, cần sơn chống rỉ ngay tại vị trí mối nối để tránh oxy hóa từ môi trường.

Giải đáp thắc mắc thường gặp (FAQ)

❓ Côn thép hàn dùng để làm gì?

Đây là phụ kiện dùng để kết nối hai đoạn ống khác kích thước bằng phương pháp hàn, giúp thay đổi đường kính ống mà vẫn đảm bảo độ kín và chịu áp lực cao.

❓ Tại sao đường ống ngang lại dùng côn lệch tâm?

Để tránh việc hình thành các túi khí (mặt phẳng quay lên trên) hoặc túi chất lỏng/đọng cặn (mặt phẳng quay xuống dưới) trong đường ống, đảm bảo dòng chảy liên tục.

❓ Chỉ số SCH trên côn thép hàn có ý nghĩa gì?

SCH (Schedule) là chỉ số độ dày thành của côn. Chỉ số này càng lớn thì thành côn càng dày và khả năng chịu áp suất càng cao.

❓ bầu giảm thép có dùng cho hệ thống khí nén áp suất cao được không?

Hoàn toàn được, nếu bạn lựa chọn đúng vật liệu thép carbon và độ dày SCH từ 40 trở lên để đảm bảo an toàn.

Kết luận

Bầu giảm thép không chỉ là một linh kiện kết nối đơn thuần, mà còn là giải pháp kỹ thuật tối ưu để điều tiết dòng chảy và bảo vệ sự ổn định của hệ thống áp lực. Việc lựa chọn đúng loại côn (đồng tâm hay lệch tâm) cùng với thông số độ dày SCH phù hợp là yếu tố sống còn để ngăn ngừa các sự cố thủy lực nghiêm trọng.
