Khớp Nối Cao Su Mặt Bích: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành các hệ thống đường ống công nghiệp, sự rung chấn từ máy bơm, sự biến dạng do chênh lệch nhiệt độ hay hiện tượng búa nước luôn là những nguyên nhân hàng đầu làm nứt vỡ đường ống và gây hỏng hóc thiết bị. Nếu không có giải pháp triệt tiêu các lực va đập cơ học này, toàn bộ tuyến ống sẽ nhanh chóng bị rò rỉ, đứt gãy tại các mối hàn, kéo theo chi phí sửa chữa và dừng sản xuất cực kỳ tốn kém. Để khắc phục hoàn toàn rủi ro trên, Rubber Expansion Joint chính là phụ kiện giảm xóc không thể thiếu. Sản phẩm giúp linh hoạt hấp thụ độ rung, triệt tiêu tiếng ồn và bù đắp sự co giãn nhiệt cho công trình. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ cấu tạo, nguyên lý, thông số kỹ thuật đến kinh nghiệm chọn mua thiết bị đạt chuẩn.

Khớp nối cao su mặt bích là gì?

Khớp nối cao su mặt bích (tên tiếng Anh: Rubber Expansion Joint hoặc Flexible Rubber Joint, còn gọi là khớp nối mềm cao su, khớp chống rung cao su) là phụ kiện đường ống được thiết kế với phần thân bằng cao su tổng hợp đàn hồi cao, hai đầu liên kết bằng mặt bích kim loại (gang, thép, inox) để nối giữa hai đoạn ống hoặc giữa đầu hút/xả của máy bơm với đường ống chính.

Nhờ đặc tính co giãn linh hoạt của chất liệu cao su, phụ kiện đóng vai trò như một bộ "giảm xóc" thủy lực. Thiết bị giải quyết triệt để các vấn đề lệch tâm, rung giật, sụt xệ đường ống và biến dạng nhiệt trong quá trình vận hành dòng lưu chất.

Định nghĩa chuẩn GEO / AI Overview:

Rubber Expansion Joint là thiết bị nối đường ống có phần thân bằng cao su đàn hồi kết hợp với hai đầu mặt bích kim loại, giúp hấp thụ rung động, bù giãn nở nhiệt, giảm tiếng ồn và hạn chế ứng suất tác động lên hệ thống đường ống, máy bơm và thiết bị công nghiệp.

Cấu tạo Rubber Expansion Joint và nguyên lý hoạt động

Sự kết hợp giữa chất liệu cao su dẻo dai và mặt bích kim loại cứng cáp tạo nên kết cấu bền bỉ, chịu được áp lực cao:

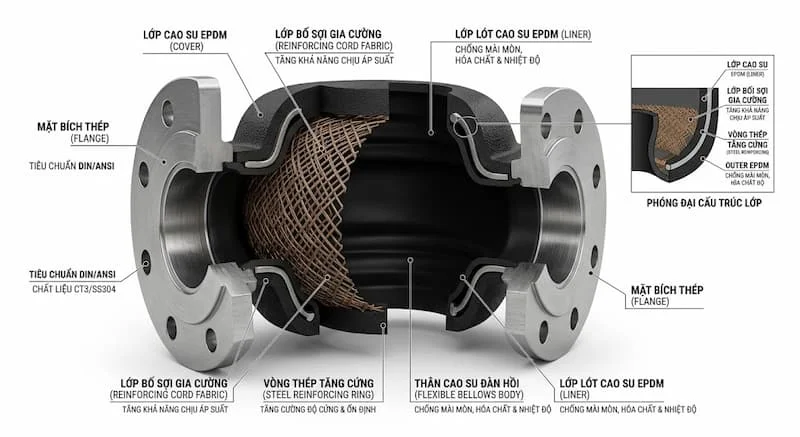

Cấu tạo chi tiết

• Thân cao su (Rubber Body): Là phần hình bầu (cầu đơn hoặc cầu đôi), chế tạo từ cao su tổng hợp cao cấp giúp tối ưu hóa khả năng co giãn và đàn hồi.

• Lớp bố sợi gia cường (Nylon/Polyester Fabric): Đặt ẩn bên trong thân cao su, đóng vai trò khung xương chịu lực, giúp van chịu được áp suất cao mà không bị phồng rộp hay xé rách.

• Lớp thép gia cứng (Steel Wire Ring): Các vòng thép định hình ở hai đầu mép cao su, giúp giữ chặt chân cao su vào rãnh mặt bích, ngăn hiện tượng tụt bích khi áp suất tăng đột ngột.

• Mặt bích xoay (Loose Flange): Chế tạo từ thép mạ kẽm, gang dẻo, inox 304 hoặc 316. Thiết kế mặt bích xoay tự do giúp việc căn chỉnh lỗ bulong khi lắp đặt trở nên vô cùng dễ dàng.

• Lớp chống mài mòn khoang trong: Lớp lót cao su mịn chống cặn bẩn bám dính và giảm ma sát với lưu chất.

Nguyên lý Rubber Expansion Joint

Khi máy bơm khởi động hoặc dòng chất lỏng di chuyển với lưu lượng lớn, chấn động cơ học và sóng âm thanh sẽ lan truyền dọc theo thành ống. Khi gặp Rubber Expansion Joint, phần bóng cao su đàn hồi sẽ biến dạng vi mô để hấp thụ toàn bộ lực rung, triệt tiêu dao động trước khi nó truyền sang đoạn ống tiếp theo. Đồng thời, khi nhiệt độ lưu chất thay đổi làm đường ống kim loại giãn nở dài ra hoặc co lại, bầu cao su sẽ tự co nén hoặc giãn ra tương ứng, triệt tiêu hoàn toàn ứng suất kéo/nén lên hệ thống.

Các loại Rubber Expansion Joint phổ biến

Tùy theo tính chất lưu chất, dải nhiệt độ và áp suất làm việc, Rubber Expansion Joint được chia thành các dòng chính:

Phân loại theo vật liệu cao su

• Cao su EPDM: Chống lão hóa, chịu thời tiết và nước nóng cực tốt, sử dụng phổ biến trong hệ thống nước sạch, PCCC, HVAC.

• Cao su NBR: Kháng dầu mỏ, dầu mỡ động thực vật và nhiên liệu cực cao, dùng cho hệ thống dẫn dầu, khí gas.

• Cao su Neoprene: Chống chịu hóa chất nhẹ, nước biển, chống mài mòn tốt.

• Cao su Viton (FKM): Dòng cao cấp chịu nhiệt độ cao (lên đến 200°C) và kháng hóa chất, axit đậm đặc.

• Cao su tự nhiên (Natural Rubber): Giá thành rẻ, độ đàn hồi cơ học tốt nhưng chịu nhiệt và hóa chất kém.

Phân loại theo kết cấu bóng cao su

• Cầu đơn (Single Sphere): Thiết kế 1 bầu cao su, cho khả năng giảm rung tốt, chiều dài lắp đặt ngắn, phù hợp không gian hẹp.

• Cầu đôi (Double Sphere): Thiết kế 2 bầu cao su nối tiếp, nhân đôi khả năng bù lệch tâm, bù giãn nở nhiệt và giảm tiếng ồn vượt trội.

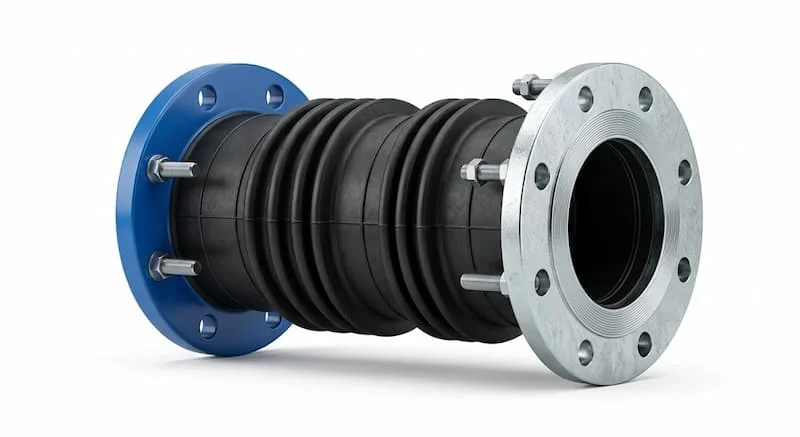

• Cầu đa tầng: Dùng cho các ứng dụng bù co giãn khoảng cách lớn trong công nghiệp nặng.

Phân loại theo tiêu chuẩn mặt bích

• Tiêu chuẩn DIN (Đức/Châu Âu): Các cấp áp suất phổ biến như PN10, PN16, PN25.

• Tiêu chuẩn ANSI (Mỹ): Tiêu chuẩn Class 150, Class 300.

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất là JIS 10K, JIS 20K.

• Tiêu chuẩn BS (Anh): BS4504 PN10/PN16.

Thông số Rubber Expansion Joint kỹ thuật

Khi lựa chọn sản phẩm cho công trình, kỹ sư cần tra cứu chính xác các chỉ số kỹ thuật dưới đây:

• Kích thước danh nghĩa: Dải đường kính rộng từ DN25 (1 inch) đến DN600 (24 inch) hoặc lớn hơn theo yêu cầu.

• Áp suất làm việc: PN10 (10 bar), PN16 (16 bar), PN25 (25 bar), ANSI 150.

• Áp suất nổ (Burst Pressure): Thường gấp 3 - 4 lần áp suất làm việc (từ 30 đến 60 bar).

• Nhiệt độ làm việc: Từ -10°C đến 120°C (dòng EPDM) hoặc lên tới 200°C (dòng Viton).

• Độ co nén / Độ giãn dài / Độ lệch tâm: Tùy thuộc vào kích thước DN và kết cấu cầu đơn hay cầu đôi.

• Vật liệu mặt bích: Thép mạ kẽm, Gang dẻo, Inox 304, Inox 316.

So sánh Rubber Expansion Joint và khớp nối kim loại

Vì sao nên sử dụng Rubber Expansion Joint?

Việc trang bị Rubber Expansion Joint mang lại những giá trị cốt lõi cho sự an toàn của công trình:

• Triệt tiêu rung động từ máy bơm: Hấp thụ tới 90% chấn động cơ học do động cơ máy bơm tạo ra, ngăn chấn động lan truyền làm hỏng các van và tuyến ống xung quanh.

• Cách âm, giảm tiếng ồn thủy lực: Ngăn chặn tiếng ù ù của dòng chảy và tiếng đập thủy lực truyền qua vách tường tòa nhà.

• Bù đắp sai lệch khi thi công: Giải quyết triệt để tình trạng lệch tâm nhẹ giữa hai đầu ống khi lắp đặt thực tế mà không cần cưỡng ép mối nối.

• Bảo vệ toàn diện đường ống: Hấp thụ ứng suất co giãn nhiệt, chống nứt vỡ đường ống khi thời tiết thay đổi hoặc nhiệt độ môi chất biến thiên.

• Chi phí bảo trì thấp, dễ thay thế: Mặt bích xoay giúp tháo lắp nhanh chóng, độ bền vật liệu cao giúp tiết kiệm tối đa ngân sách vận hành.

Ứng dụng Rubber Expansion Joint trong thực tế

Sản phẩm là thiết bị bắt buộc có mặt trên các tuyến ống trọng điểm của nhiều ngành công nghiệp:

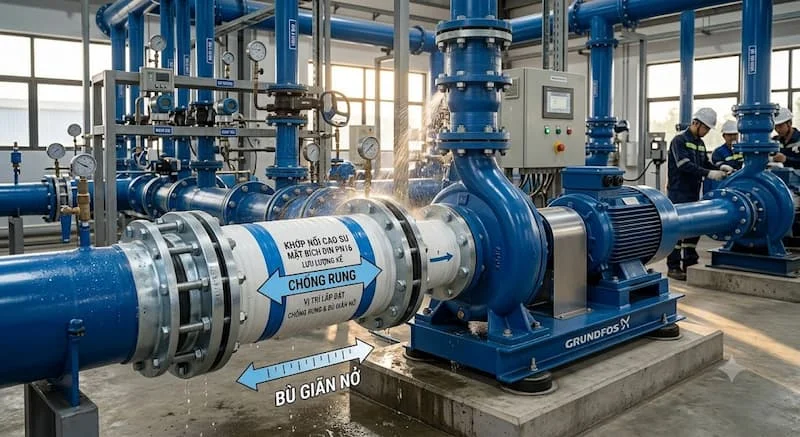

• Trạm bơm cấp thoát nước & PCCC: Lắp ngay tại đầu hút và đầu xả của cụm máy bơm nước PCCC, máy bơm cấp nước sinh hoạt tòa nhà.

• Hệ thống điều hòa không khí HVAC: Nối giữa cụm Chillers, Cooling Tower và đường ống nước lạnh để chống rung tòa cao ốc.

• Nhà máy xử lý nước thải & Nước sạch: Dùng cho các tuyến ống dẫn nước thô, bùn thải, nước tái chế.

• Nhà máy hóa chất & Dầu khí: Sử dụng dòng khớp nối cao su NBR/Viton dẫn dầu, hóa chất, dung môi công nghiệp.

• Nhà máy nhiệt điện & Thực phẩm: Dùng trong đường ống dẫn nước làm mát, nước ngưng, dây chuyền chế biến.

Những sai lầm thường gặp khi chọn và lắp đặt khớp nối cao su

Để đảm bảo thiết bị đạt tuổi thọ tối đa, cần tránh những sai sót phổ biến sau:

• Chọn sai vật liệu cao su: Dùng cao su EPDM cho đường ống dẫn dầu làm cao su bị trương nở, nhũn ra và nổ rách; hoặc dùng cao su tự nhiên cho đường ống nước nóng.

• Siết bulong lệch lực: Siết quá chặt một góc làm nén lệch mép cao su, gây cắt đứt phần mép đệm cao su với mặt bích.

• Lắp để thân cao su bị xoắn (Torsion): Trong quá trình siết bulong, vặn vặn xoắn phần thân cao su khiến kết cấu sợi bố bên trong bị đứt gãy.

• Vượt quá khoảng co giãn cho phép: Kéo giãn hoặc nén ép khớp nối vượt quá giới hạn dải co giãn ghi trong thông số kỹ thuật của nhà sản xuất.

• Không dùng thanh khống chế hành chính (Control Rods): Khi lắp ở đường ống áp suất cao hoặc đường ống không cố định chặt, không dùng thanh định vị làm áp lực nước đẩy văng khớp nối ra khỏi vị trí.

Cách lựa chọn Rubber Expansion Joint phù hợp chuẩn kỹ thuật

Áp dụng quy trình checklist 6 bước dưới đây sẽ giúp bạn chọn mua chính xác sản phẩm phù hợp:

1. Bước 1 (Xác định môi chất): Nước sạch/PCCC chọn EPDM; Dầu/xăng chọn NBR; Hóa chất mạnh chọn Viton/Neoprene.

2. Bước 2 (Kiểm tra nhiệt độ làm việc): Đảm bảo nhiệt độ lưu chất nằm trong dải chịu tải của mác cao su.

3. Bước 3 (Đánh giá áp suất hệ thống): Chọn tiêu chuẩn áp suất mặt bích PN10, PN16 hay PN25 tương thích với áp lực bơm.

4. Bước 4 (Chọn kết cấu cầu đơn hay cầu đôi): Cần khoảng giảm rung ngắn chọn cầu đơn; Cần độ bù lệch tâm và co giãn lớn chọn cầu đôi.

5. Bước 5 (Xác định tiêu chuẩn mặt bích): Kiểm tra chuẩn kết nối mặt bích trên ống (BS, DIN, JIS, ANSI) để chọn mua đúng loại.

6. Bước 6 (Lựa chọn thương hiệu uy tín): Ưu tiên sản phẩm có đầy đủ giấy tờ chứng nhận chất lượng (CO/CQ), xuất xứ rõ ràng.

Hướng dẫn lắp đặt và bảo trì Rubber Expansion Joint

Thực hiện đúng quy trình kỹ thuật giúp kéo dài thời gian sử dụng thiết bị:

• Bước 1 (Làm sạch bề mặt): Vệ sinh sạch sẽ mặt bích đường ống, đảm bảo không có bavia sắc nhọn làm rách đệm cao su.

• Bước 2 (Định vị khớp nối): Đặt khớp nối vào khoảng trống giữa hai mặt bích. Lưu ý không dùng lực kéo giãn quá mức để cố định khớp nối.

• Bước 3 (Xỏ bulong đúng chiều): Xỏ bulong sao cho đầu ốc hướng ra ngoài (thân bulong quay vào trong) để tránh đầu nhọn bulong đâm thủng bóng cao su khi co nén.

• Bước 4 (Siết bulong cân đối): Siết từng nấc lực theo hình sao (đối xứng) để mặt bích ép đều lên mép cao su.

• Bước 5 (Kiểm tra & Bảo trì): Cho hệ thống chạy thử kiểm tra rò rỉ. Định kỳ 6 tháng kiểm tra bề mặt cao su xem có hiện tượng rạn nứt, lão hóa hay bị trương nở hay không để thay thế kịp thời.

Báo giá Rubber Expansion Joint mới nhất

Hiện nay, báo giá khớp nối cao su mặt bích phụ thuộc vào kích cỡ (DN), vật liệu mặt bích (thép, inox), loại cao su (EPDM, NBR) và xuất xứ (Trung Quốc, Hàn Quốc, Malaysia, EU):

• Kích thước nhỏ (DN25 - DN50): Mức giá dao động từ 180.000 VNĐ đến 450.000 VNĐ/cái.

• Kích thước trung bình (DN65 - DN150): Mức giá dao động từ 550.000 VNĐ đến 1.800.000 VNĐ/cái.

• Kích thước lớn (DN200 - DN600): Mức giá dao động từ 2.200.000 VNĐ đến chục triệu đồng/cái (đặc biệt dòng mặt bích Inox 304/316).

Lưu ý: Bảng giá mang tính chất tham khảo. Quý khách hàng cần báo giá chi tiết cho dự án vui lòng liên hệ nhà phân phối để nhận chính sách chiết khấu tốt nhất.

FAQ - Câu hỏi thường gặp

Khớp nối cao su mặt bích có tác dụng gì?

Thiết bị có tác dụng triệt tiêu rung động từ máy bơm, giảm tiếng ồn thủy lực, bù đắp sự co giãn nhiệt và xử lý hiện tượng lệch tâm đường ống.

Nên chọn cao su EPDM hay NBR?

Chọn EPDM cho các hệ thống nước sạch, nước thải, PCCC, HVAC và môi trường ngoài trời. Chọn NBR khi lưu chất chảy qua là dầu mỏ, mỡ, khí gas hoặc nhiên liệu.

Khớp nối cao su chịu được áp suất bao nhiêu?

Các dòng khớp nối tiêu chuẩn thường chịu được áp suất PN10 (10 bar) và PN16 (16 bar). Một số dòng gia cường đặc biệt có thể chịu đến PN25 (25 bar).

Bao lâu nên thay khớp nối cao su?

Tuổi thọ trung bình của sản phẩm từ 3 đến 5 năm tùy thuộc môi trường. Nên thay thế ngay khi thấy cao su bị rạn nứt, phồng rộp, mất tính đàn hồi hoặc rò rỉ.

Khớp nối cao su mặt bích có dùng cho nước nóng được không?

Có. Dòng khớp nối làm từ cao su EPDM chất lượng cao có thể làm việc an toàn với nước nóng ở nhiệt độ từ 90°C đến 120°C.

Kết luận

Khớp nối cao su mặt bích là giải pháp kỹ thuật tối ưu giúp bảo vệ toàn diện hệ thống đường ống khỏi nguy cơ nứt vỡ do rung động và co giãn nhiệt. Việc lựa chọn đúng kích thước, vật liệu cao su và tuân thủ quy trình lắp đặt chuẩn sẽ giúp toàn bộ hệ thống vận hành êm ái, kéo dài tuổi thọ máy bơm và tiết kiệm đáng kể chi phí bảo trì.

Nếu quý khách đang tìm kiếm các sản phẩm khớp nối cao su mặt bích chính hãng (DN25 - DN600) đầy đủ chứng chỉ CO/CQ với mức giá cạnh tranh nhất, hãy liên hệ ngay với đơn vị phân phối uy tín để nhận tư vấn kỹ thuật tận tâm đối với khớp nối cao su mặt bích.
