Khớp nối mềm cao su mặt bích: Giải pháp giảm chấn và bảo vệ đường ống chuyên sâu

Trong các hệ thống đường ống công nghiệp hiện đại, sự vận hành của các thiết bị tạo động lực như máy bơm, máy nén khí hay máy phát điện luôn đi kèm với các rung động cơ học liên tục. Nếu không có phương án triệt tiêu, những rung động này sẽ truyền dọc theo tuyến ống, làm nới lỏng các mối nối, gây rò rỉ lưu chất và thậm chí là nứt vỡ đường ống do hiện tượng mỏi vật liệu. Để xử lý triệt để bài toán kỹ thuật này, khớp nối mềm cao su mặt bích được xem là một trong những giải pháp phụ trợ tối ưu nhất. Thiết bị đóng vai trò như một bộ giảm chấn đàn hồi, bảo vệ an toàn cho toàn bộ hệ thống cơ điện trước các biến động về áp lực và nhiệt độ.

Khớp nối mềm cao su mặt bích là gì?

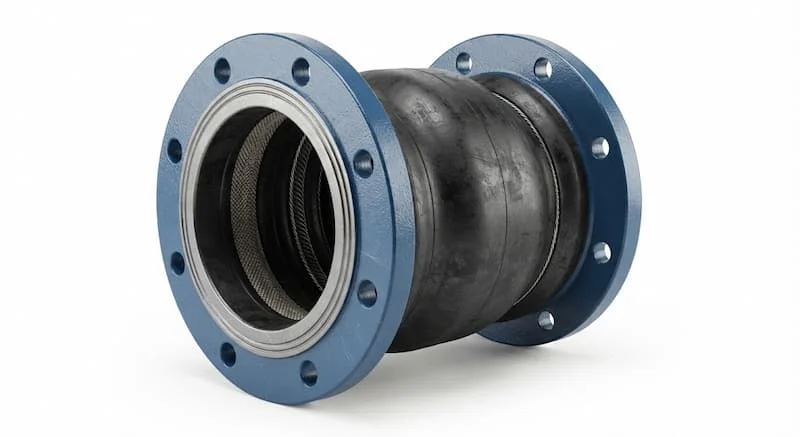

Khớp nối mềm cao su mặt bích là thiết bị kết nối giữa hai đoạn đường ống bằng một thân cao su đàn hồi và hai đầu mặt bích kim loại cố định. Thiết bị có chức năng cốt lõi là giảm rung, giảm tiếng ồn, bù sai lệch trục, hấp thụ các sự co giãn nở nhiệt tự nhiên và hạn chế tối đa các tác động nguy hại của áp lực lên hệ thống đường ống.

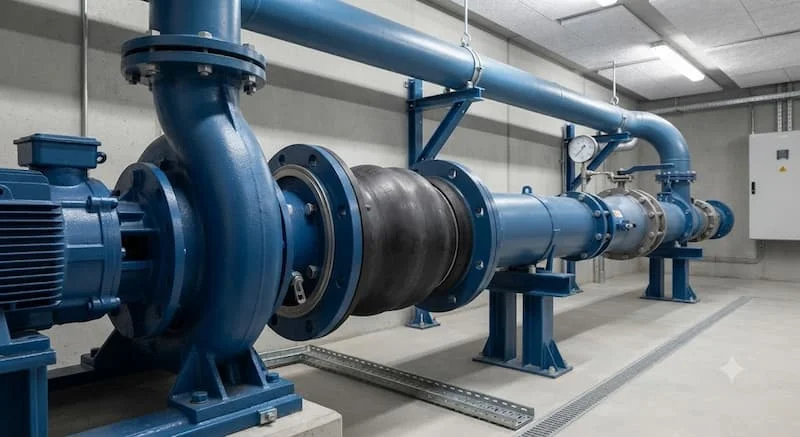

Trong cấu trúc tổng thể của một mạng lưới lưu chất, vai trò của thiết bị này là tạo ra một điểm ngắt liên kết cứng. Thay vì nối trực tiếp ống thép vào cửa xả của máy bơm bằng mối hàn hoặc bích cứng, người ta sẽ chèn một khớp nối bằng cao su vào giữa. Cao su có đặc tính đàn hồi cao, dẻo dai và chịu lực tốt, điều mà các loại ống kim loại cứng không thể có được.

Sự hiện diện của thiết bị mang lại lợi ích kép cho cả máy bơm và đường ống. Đối với máy bơm, nó giảm thiểu lực phản hồi ngược từ đường ống lên thớt bơm, tránh làm hỏng cánh bơm và vòng bi. Đối với đường ống, nó ngăn ngừa hiện tượng nứt vỡ tại các điểm chịu ứng suất tập trung khi hệ thống khởi động hoặc dừng đột ngột.

Nguyên lý hoạt động của khớp nối mềm cao su mặt bích

Nguyên lý vận hành của khớp nối mềm cao su mặt bích hoàn toàn dựa trên các đặc tính vật lý tự nhiên của vật liệu cao su lưu hóa cao cấp. Thiết bị hoạt động một cách thụ động nhưng mang lại hiệu quả bảo vệ chủ động cho toàn bộ hệ thống lưu chất.

Khi máy bơm khởi động, động cơ quay tạo ra một nguồn xung lực chấn động mạnh. Lớp vòm cao su của khớp nối với biên độ co giãn lớn sẽ trực tiếp biến đổi động năng của các rung động cơ học này thành nhiệt năng siêu nhỏ, từ đó hấp thụ và triệt tiêu tiếng ồn ngay tại vị trí phát sinh, ngăn không cho truyền xa dọc theo tuyến ống.

Bên cạnh đó, trong quá trình thi công hoặc do hiện tượng sụt lún nền móng, các đoạn ống thường bị lệch tâm, lệch trục hoặc lệch góc một vài milimét. Thân cao su mềm cho phép thiết bị uốn cong hoặc vặn nhẹ để bù đắp các sai lệch trục này mà không làm hở mối nối. Khi nhiệt độ môi trường hoặc nhiệt độ dòng nước thay đổi làm đường ống kim loại co lại hoặc giãn ra, phần bầu cao su sẽ tự co giãn tương ứng, giải phóng hoàn toàn các ứng suất nhiệt nguy hiểm tích tụ bên trong lòng ống.

Cấu tạo khớp nối mềm cao su mặt bích

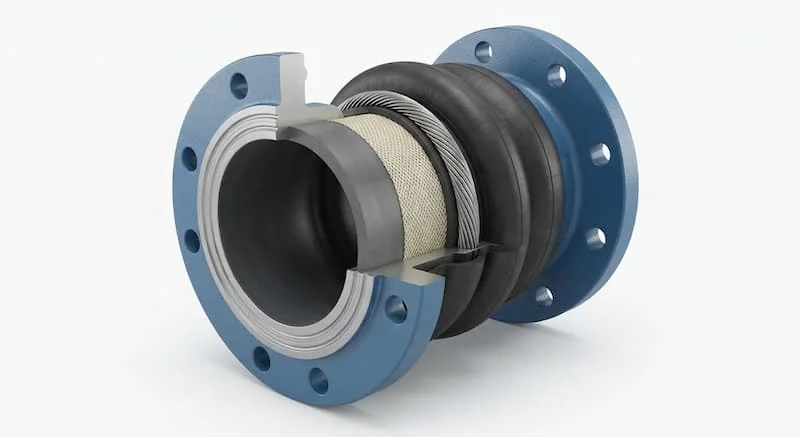

Một sản phẩm khớp nối mềm cao su mặt bích tiêu chuẩn công nghiệp được cấu thành từ các lớp vật liệu phức hợp có độ bền cao:

• Thân cao su: Bộ phận cốt lõi, thường cấu tạo dạng một hoặc nhiều vòm bầu (cầu) tùy thuộc vào yêu cầu biên độ co giãn. Thân cao su tiếp xúc trực tiếp với môi chất và chịu trách nhiệm giảm chấn chính.

• Lớp gia cường bằng sợi: Nằm đan xen bên trong lớp cao su là các lớp sợi nylon hoặc sợi vải tổng hợp có độ bền kéo cực cao, giúp định hình form dáng và giúp cao su chịu được áp lực nén lớn mà không bị phồng nổ.

• Vòng thép gia cường: Các vòng thép tròn cứng được đúc chìm ở hai đầu phần gờ cao su, giúp định hình chắc chắn phần gờ, ngăn không cho phần thân cao su bị tuột ra khỏi mặt bích khi chịu áp lực cao.

• Mặt bích kim loại: Thường làm bằng thép mạ kẽm, thép sơn epoxy hoặc inox, có đục các lỗ bulông theo tiêu chuẩn để bắt chặt vào mặt bích của đường ống. Mặt bích này có thiết kế rãnh xoay tự do quanh thân cao su để dễ dàng căn chỉnh lỗ bulông khi lắp đặt.

Phân loại khớp nối mềm cao su mặt bích

Để đáp ứng các điều kiện làm việc đa dạng trong công nghiệp, thiết bị được phân chia rất chi tiết theo nhiều tiêu chí kỹ thuật:

Theo vật liệu cao su

• EPDM: Dòng phổ biến nhất, chịu thời tiết tốt, chịu được nước nóng, nước sạch, axit và kiềm loãng.

• NBR: Cao su nitrile chuyên dụng cho hệ thống dẫn dầu, dung môi mỏ và các loại hydrocarbon nhờ khả năng kháng dầu vượt trội.

• Neoprene (CR): Chịu mài mòn tốt, kháng sương giá và dầu nhẹ, thường dùng trong môi trường nước biển hoặc hàng hải.

• Viton (FKM): Phân khúc cao cấp, chịu nhiệt độ rất cao và kháng được hầu hết các loại hóa chất mạnh, dung môi công nghiệp.

Theo số cầu, vật liệu bích và tiêu chuẩn kết nối

• Theo số cầu: Gồm loại đơn cầu (một bầu cao su cho độ dịch chuyển vừa phải) và đôi cầu (hai bầu cao su nối liền cho phép biên độ co giãn nở và bù lệch trục lớn gấp đôi).

• Theo vật liệu mặt bích: Thép mạ kẽm (kinh tế, thông dụng), thép sơn phủ epoxy (chống rỉ sét tốt hơn) và inox 304 hoặc inox 316 (dành cho môi trường thực phẩm, nước sạch hoặc hóa chất ăn mòn).

• Theo tiêu chuẩn kết nối: Bích được gia công chuẩn theo các hệ tiêu chuẩn quốc tế như JIS (Nhật Bản), BS (Anh), DIN (Đức) hoặc ANSI (Mỹ) để đảm bảo lắp ráp chính xác tuyệt đối với hệ thống ống có sẵn.

Thông số kỹ thuật cần quan tâm

Trước khi chọn mua hoặc đưa vào bản vẽ thiết kế, kỹ sư cơ điện cần kiểm duyệt kỹ lưỡng bảng thông số kỹ thuật sau để thiết bị hoạt động an toàn:

So sánh khớp nối mềm cao su mặt bích với các loại khớp nối khác

Mỗi dòng khớp nối mềm có những thế mạnh riêng, việc đặt chúng lên bàn cân so sánh giúp bạn tối ưu hóa lựa chọn cho dự án:

Từ bảng so sánh, khớp nối cao su mặt bích luôn là ưu tiên số một cho các vị trí đầu hụt, đầu xả của máy bơm nhờ khả năng giảm chấn vượt trội, trong khi khớp nối inox thường được chọn cho các vị trí có nhiệt độ quá cao vượt quá giới hạn của cao su.

Vì sao nên sử dụng khớp nối mềm cao su mặt bích?

Việc bỏ qua thiết bị này trong thiết kế đường ống để tiết kiệm chi phí ban đầu là một sai lầm kỹ thuật kinh điển, dẫn đến các tổn thất vận hành lớn về sau.

Lợi ích thực tế lớn nhất của sản phẩm là khả năng triệt tiêu tiếng ồn và giảm rung động một cách triệt để. Trong các tòa nhà chung cư, văn phòng hay bệnh viện, tiếng gầm của máy bơm phòng cơ điện truyền qua đường ống thép có thể làm ảnh hưởng đến không gian sống của toàn bộ tòa nhà. Lắp đặt khớp nối mềm cao su sẽ cắt đứt chuỗi truyền âm thanh này.

Hơn thế nữa, thiết bị đóng vai trò là chốt chặn bảo vệ máy bơm và đường ống một cách toàn diện. Bằng việc giải phóng các ứng suất nhiệt sinh ra do sự co giãn của ống và hấp thụ các cú sốc áp lực (búa nước), nó ngăn ngừa tình trạng nứt gãy các mối nối hàn, bảo vệ các van chặn đắt tiền không bị quá tải nén. Kết quả là tuổi thọ của toàn bộ hệ thống cơ điện được kéo dài đáng kể, giúp doanh nghiệp cắt giảm tối đa chi phí bảo trì định kỳ và tránh được các kịch bản dừng nhà máy đột xuất do sự cố bục ống.

Ứng dụng khớp nối mềm cao su mặt bích

Nhờ những ưu điểm vượt trội về khả năng giảm chấn và linh hoạt, thiết bị này là một phần không thể thiếu trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước đô thị: Lắp đặt tại các trạm bơm nước thô, trạm bơm tăng áp phân phối nước sạch để triệt tiêu các xung lực va đập dòng chảy.

• Hệ thống HVAC: Sử dụng trong đường ống nước lạnh tuần hoàn của hệ thống điều hòa trung tâm Chiller, tháp giải nhiệt Chilling Tower của các tòa nhà cao tầng.

• Hệ thống PCCC: Lắp tại các cụm bơm cứu hỏa công suất lớn, đảm bảo hệ thống luôn sẵn sàng vận hành với áp lực cao khi có sự cố mà không lo bục đầu nối.

• Nhà máy xử lý nước thải và Hóa chất: Sử dụng các dòng cao su chuyên dụng như NBR hay Viton để vận chuyển các dòng chất lỏng có tính ăn mòn nhẹ hoặc lẫn cặn bẩn thô.

• Công nghiệp thực phẩm và tàu biển: Ứng dụng trong đường ống dẫn nước làm mát động cơ tàu thủy, các dây chuyền sản xuất có độ rung lắc cơ học cao.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Thực tế tại công trường cho thấy rất nhiều sự cố bục khớp nối mềm xảy ra không phải do chất lượng sản phẩm, mà xuất phát từ các lỗi sử dụng sai kỹ thuật:

• Chọn sai vật liệu cao su: Lắp khớp nối cao su EPDM thông thường cho đường ống dẫn dầu thủy lực hoặc dầu diesel, khiến cao su bị trương nở, mủn ra và rách nứt chỉ sau một thời gian ngắn.

• Chọn sai cấp áp suất: Hệ thống vận hành ở áp lực 14 bar nhưng lại chọn khớp nối tiêu chuẩn PN10 (chịu tối đa 10 bar) để tiết kiệm chi phí, dẫn đến nổ bầu cao su khi áp lực tăng cao.

• Chọn sai tiêu chuẩn mặt bích: Lắp khớp nối mặt bích chuẩn BS vào đường ống có sẵn bích chuẩn JIS, dẫn đến các lỗ bulông không trùng khớp nhau, người thợ phải đục khoét lỗ làm giảm khả năng chịu lực của bích.

• Kéo giãn quá mức khi lắp đặt: Khi khoảng cách giữa hai đầu ống bị hụt, thợ thi công cố tình dùng súng siết bulông kéo giãn khớp nối cao su ra để bắt vừa. Việc này khiến cao su luôn trong trạng thái bị căng quá mức, rất dễ bị rách khi có xung lực nước.

• Siết bulông không đều lực: Siết quá chặt một bên và bỏ lỏng bên đối diện khiến mặt bích bị vênh, gờ cao su bị ép lệch, gây ra hiện tượng rò rỉ nước ngay khi thử áp.

Checklist lựa chọn khớp nối mềm cao su mặt bích

Để quy trình mua sắm vật tư chính xác, tránh việc đổi trả hàng gây chậm tiến độ công trình, hãy áp dụng bộ checklist kiểm tra nghiêm ngặt dưới đây:

• Xác định chính xác môi chất chảy qua ống (Nước sạch, nước thải, dầu, hay hóa chất).

• Xác định nhiệt độ vận hành tối đa và tối thiểu của hệ thống.

• Xác định áp suất làm việc thực tế và áp suất đỉnh (áp suất thử) của tuyến ống.

• Chọn vật liệu cao su phù hợp dựa trên môi chất và nhiệt độ (EPDM, NBR, hay Viton).

• Chọn tiêu chuẩn mặt bích tương thích hoàn hảo với mặt bích đường ống có sẵn (JIS, BS, DIN, ANSI).

• Chọn kích cỡ danh nghĩa DN chuẩn theo kích thước ống.

• Kiểm tra chiều dài lắp đặt tự nhiên (L) của khớp nối xem có khớp với khoảng hở kỹ thuật trên đường ống không.

• Lựa chọn sản phẩm từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng chỉ kiểm định chất lượng.

Lưu ý khi lắp đặt và bảo dưỡng

Quá trình thi công khớp nối mềm cao su mặt bích đòi hỏi sự cẩn trọng và tay nghề kỹ thuật chuẩn xác. Trong suốt quá trình vận chuyển và lắp đặt, tuyệt đối không được để thân cao su bị xoắn hoặc va quẹt vào các vật sắc nhọn như cạnh tôn, xỉ hàn. Khi bắt bulông, hướng phần đầu ren bulông ra phía ngoài (xa khỏi thân cao su) để tránh trường hợp khi khớp nối co giãn, đầu bulông sắc nhọn đâm vào làm rách bầu cao su. Bắt buộc phải siết đai ốc một cách từ từ và đối xứng theo hình chéo để lực ép phân bố đều lên toàn bộ bề mặt gờ cao su.

Công tác bảo trì thiết bị cần được thực hiện định kỳ khoảng 6 tháng một lần. Người vận hành cần quan sát bằng mắt thường xem bề mặt cao su có xuất hiện các vết nứt chân chim, dấu hiệu lão hóa gỉ sét mặt bích hay hiện tượng trương nở cơ học hay không. Nếu phát hiện thân cao su bị rạn nứt sâu hoặc biến dạng méo mó, cần lên phương án thay thế ngay lập tức. Việc chủ động bảo dưỡng giúp hệ thống luôn vận hành trong trạng thái an toàn cao nhất, triệt tiêu hoàn toàn các rủi ro bục vỡ đường ống bất ngờ.

Câu hỏi thường gặp

Khớp nối mềm cao su mặt bích có chịu được nhiệt độ cao không?

Khớp nối cao su thông thường (vật liệu EPDM) chịu được nhiệt độ tối đa khoảng 100 đến 120 độ C. Nếu hệ thống của bạn là đường ống hơi nước nóng áp suất cao (Steam) hoặc dầu nóng có nhiệt độ vượt quá 150 độ C, bạn không được dùng khớp nối cao su mà phải chuyển sang sử dụng khớp nối mềm bằng inox chịu nhiệt.

Nên chọn khớp nối cao su vật liệu EPDM hay NBR?

Lựa chọn hoàn toàn phụ thuộc vào môi chất trong ống. Nếu ống dẫn nước sạch, nước thải thông thường, hệ thống HVAC hay PCCC, hãy chọn EPDM vì giá thành hợp lý và độ bền cao. Nếu ống dẫn dầu, mỡ, nhiên liệu lỏng, bắt buộc phải chọn NBR để tránh tình trạng cao su bị dầu ăn mòn, hòa tan.

Bao lâu nên tiến hành thay thế khớp nối mềm cao su một lần?

Trong điều kiện vận hành chuẩn đúng thông số kỹ thuật và môi trường trong nhà mát mẻ, tuổi thọ của khớp nối cao su cao cấp có thể lên tới 5 đến 7 năm. Tuy nhiên, nếu lắp đặt ngoài trời, chịu tác động trực tiếp của tia UV và mưa gió, tuổi thọ cao su sẽ giảm nhanh hơn, cần kiểm tra và có thể thay thế sau 3 đến 4 năm sử dụng.

Có thể sử dụng khớp nối mềm cao su cho hóa chất mạnh không?

Có thể, nhưng bắt buộc phải chọn dòng vật liệu cao cấp như Viton (FKM) hoặc loại khớp nối cao su có lớp lót màng PTFE (Teflon) bên trong lòng ống để cách ly hoàn toàn hóa chất ăn mòn với lớp cao su gia cường bên ngoài.

Khớp nối mềm cao su có cần bảo dưỡng định kỳ không?

Rất cần thiết. Dù không có các chi tiết cơ khí chuyển động cần tra dầu mỡ, nhưng việc kiểm tra định kỳ giúp phát hiện sớm các vết rạn nứt cao su do lão hóa tự nhiên hoặc hiện tượng lỏng bulông bích do rung động lâu ngày, đảm bảo an toàn tuyệt đối cho nhà máy.

Kết luận

Khớp nối mềm cao su mặt bích chính là giải pháp kỹ thuật không thể tách rời giúp nâng cao độ an toàn, tính linh hoạt và độ bền vững cho mọi hệ thống đường ống công nghiệp và dân dụng. Việc thấu hiểu chi tiết về cấu tạo, đặc tính của từng loại vật liệu cao su cũng như tuân thủ nghiêm ngặt quy trình checklist lựa chọn, lắp đặt sẽ giúp các chủ đầu tư và kỹ sư tối ưu hóa công năng, bảo vệ các thiết bị đắt tiền như máy bơm khỏi các sự cố rung chấn nguy hại.

Nếu bạn đang tìm kiếm các sản phẩm khớp nối mềm cao su mặt bích chất lượng cao, đầy đủ chứng chỉ kỹ thuật và CO, CQ cho công trình cấp nước, HVAC hay hệ thống sản xuất của mình, hãy liên hệ ngay với đội ngũ kỹ sư chuyên nghiệp của chúng tôi để nhận được sự tư vấn chuyên sâu, lựa chọn đúng thông số kỹ thuật và tối ưu hóa chi phí đầu tư một cách tốt nhất đối với khớp nối mềm cao su mặt bích.
