Van Xả An Toàn Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Chọn Đúng

Trong các hệ thống hơi nóng, khí nén, nồi hơi hoặc các đường ống dẫn lưu chất công nghiệp, áp suất chính là "mạch máu" vận hành. Tuy nhiên, nếu áp suất tăng cao vượt mức cho phép trong quá trình vận hành mà không được kiểm soát, hệ thống sẽ đối mặt với rủi ro nghiêm trọng. Nếu không có thiết bị bảo vệ, đường ống có thể bị biến dạng hoặc nổ, các thiết bị đo lường và máy móc chịu áp lực bị hư hỏng nặng, thậm chí gây ra những tai nạn lao động mất an toàn.

Van xả an toàn chính là "chốt chặn" cuối cùng, một thiết bị tối quan trọng giúp tự động giải phóng áp suất dư thừa, bảo vệ toàn vẹn hệ thống và con người. Vậy thiết bị này hoạt động theo nguyên lý nào? Có những loại nào phổ biến trên thị trường? Và làm sao để lựa chọn đúng sản phẩm vừa đảm bảo kỹ thuật, vừa tối ưu chi phí cho nhà máy của bạn? Hãy cùng phân tích chi tiết trong bài viết dưới đây.

Van xả an toàn là gì?

Van xả an toàn là thiết bị bảo vệ áp suất được lắp đặt trên hệ thống đường ống, bình chứa hoặc các thiết bị chịu áp lực. Bản chất của van xả an toàn không phải là thiết bị điều chỉnh lưu lượng thường xuyên như các loại van cầu hay van bi; nó chỉ được kích hoạt khi áp suất hệ thống vượt ngưỡng cài đặt cho phép.

Khi áp suất bên trong hệ thống tăng quá mức an toàn, van sẽ tự động mở để xả bớt lưu chất (hơi, khí hoặc chất lỏng) ra ngoài môi trường hoặc về bồn chứa. Ngay khi áp suất trở về mức quy định, van sẽ tự động đóng lại để khép kín hệ thống.

Tại sao thiết bị này không thể thiếu?

• Bảo vệ thiết bị: Ngăn chặn tình trạng quá áp gây vỡ vỏ bình chứa hoặc hư hỏng máy móc.

• Hạn chế rủi ro cháy nổ: Đặc biệt trong các hệ thống hơi nóng hoặc khí nén cao áp.

• Đảm bảo tính tuân thủ: Đây là thiết bị bắt buộc theo tiêu chuẩn kiểm định an toàn tại các nhà máy, lò hơi công nghiệp, trạm khí nén và các hệ thống nhiệt.

Nguyên lý hoạt động của van xả áp an toàn

Để hiểu cách van bảo vệ hệ thống, chúng ta cần nhìn vào cơ chế cân bằng lực bên trong.

1. Trạng thái bình thường:

Khi áp suất hệ thống đang ở mức làm việc ổn định (thấp hơn mức cài đặt), lực đàn hồi của lò xo trong van sẽ giữ đĩa van đóng chặt vào ghế van. Lúc này, van hoàn toàn kín, không có lưu chất nào thoát ra ngoài.

2. Khi xảy ra hiện tượng quá áp:

Áp lực của dòng lưu chất tác động lên mặt đĩa van sẽ tăng dần. Khi áp lực này vượt qua lực nén (lực đàn hồi) của lò xo, đĩa van sẽ bị đẩy lên cao, mở ra một khoảng trống. Lúc này, lưu chất sẽ thoát qua khoảng trống này và xả ra ngoài, giúp áp suất bên trong hệ thống giảm xuống.

3. Khi áp suất trở lại bình thường:

Sau khi một lượng lưu chất đã thoát ra ngoài, áp suất hệ thống giảm xuống thấp hơn lực đẩy của lò xo. Lúc này, lò xo sẽ bung ra, đẩy đĩa van quay trở lại vị trí đóng ban đầu, đảm bảo hệ thống trở về trạng thái kín và vận hành bình thường.

Phân tích chuyên sâu: Cấu tạo và các dòng van phổ biến

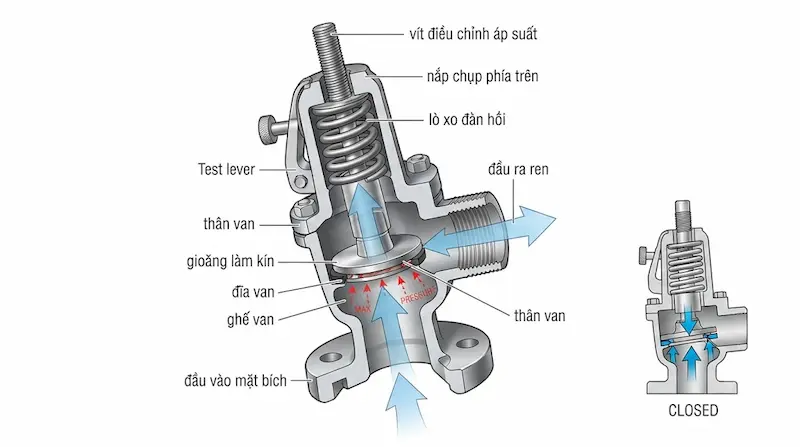

Cấu tạo của van xả an toàn

Một chiếc van chất lượng cao thường được chế tạo với các bộ phận tinh xảo:

• Thân van: Thường làm bằng đồng, gang, thép hoặc inox. Vật liệu này đóng vai trò quyết định khả năng chịu áp lực và độ bền trong môi trường vận hành.

• Đĩa van và ghế van: Bộ phận tiếp xúc trực tiếp tạo độ kín. Chúng được thiết kế để chịu được mài mòn và tránh rò rỉ ngay cả khi hệ thống rung lắc.

• Lò xo van: Đây là bộ phận "nhạy cảm" nhất, quyết định lực giữ van đóng. Lò xo phải có độ đàn hồi chính xác để van mở đúng áp suất cài đặt.

• Bộ phận điều chỉnh: Cho phép người dùng căn chỉnh áp suất xả dựa trên yêu cầu thực tế của từng hệ thống cụ thể.

Các loại van xả áp an toàn phổ biến

1. Van xả áp an toàn dạng lò xo: Thiết kế đơn giản, vận hành ổn định và dễ dàng bảo trì. Đây là loại được sử dụng nhiều nhất cho nồi hơi, hệ thống khí nén và nước nóng dân dụng.

2. Van xả áp an toàn inox: Sở hữu khả năng chống ăn mòn cực tốt, là lựa chọn số một cho ngành công nghiệp thực phẩm, dược phẩm hoặc các môi trường hóa chất khắc nghiệt.

3. Van xả áp an toàn hơi nóng: Được thiết kế đặc biệt để chịu được nhiệt độ rất cao, yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo an toàn tuyệt đối cho các lò hơi công nghiệp.

Bảng thông số quan trọng cần lưu ý

So sánh van xả an toàn và van giảm áp

Nhiều người thường nhầm lẫn giữa hai loại này, nhưng chúng có chức năng hoàn toàn khác biệt:

• Van xả áp an toàn: Chỉ mở khi áp suất hệ thống vượt quá ngưỡng cho phép (chế độ bảo vệ).

• Van giảm áp: Hoạt động liên tục để điều chỉnh và duy trì một áp suất ổn định ở đầu ra.

  => Lưu ý: Bạn không được phép sử dụng van xả áp an toàn để thay thế cho van giảm áp và ngược lại.

Ứng dụng thực tế và sai lầm thường gặp

Van xả áp an toàn hiện diện trong hầu hết các nhà máy công nghiệp:

• Hệ thống nồi hơi: Ngăn áp suất hơi trong thân nồi vượt giới hạn gây nổ lò.

• Hệ thống khí nén: Bảo vệ bình chứa khí không bị quá áp khi máy nén hoạt động không dừng.

• Đường ống dẫn dầu truyền nhiệt: Đảm bảo áp suất vận hành trong hệ thống dẫn dầu nóng luôn nằm trong vùng an toàn.

Sai lầm khi sử dụng

• Chọn sai áp suất cài đặt: Nếu cài đặt quá thấp, van sẽ "xì" hơi liên tục dù hệ thống chưa quá tải, gây lãng phí năng lượng. Nếu cài quá cao, thiết bị sẽ không bảo vệ được hệ thống khi có sự cố.

• Không kiểm tra định kỳ: Nhiều đơn vị quên kiểm tra, dẫn đến tình trạng van bị kẹt do gỉ sét hoặc bụi bẩn, khi quá áp thực sự thì van không mở được.

• Lắp sai vị trí: Van phải được lắp đặt ở nơi áp suất thực tế tác động trực tiếp và hướng xả phải đảm bảo an toàn cho nhân viên vận hành.

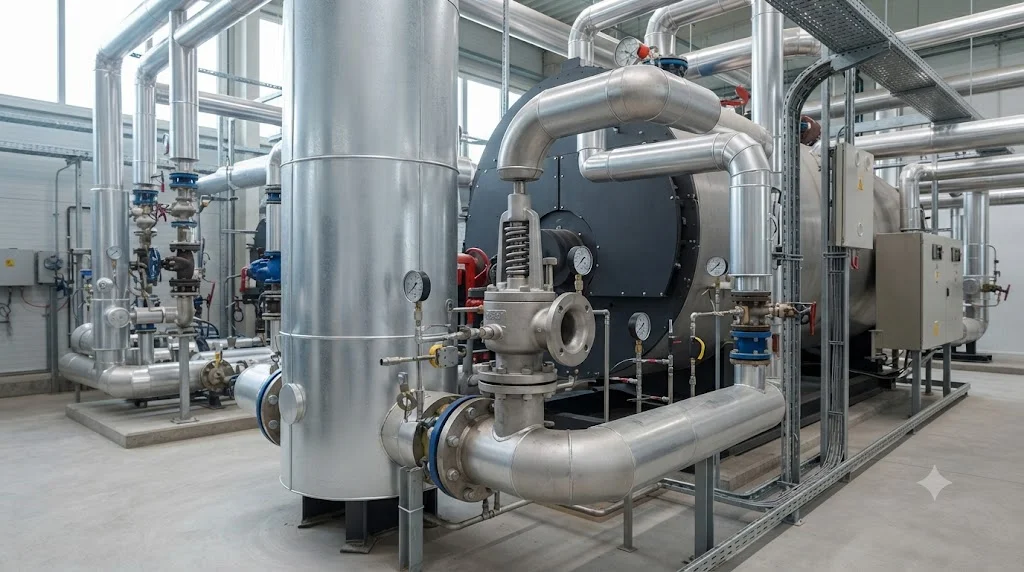

Cách chọn và lắp đặt van xả áp an toàn đúng kỹ thuật

Để chọn được sản phẩm phù hợp, hãy thực hiện theo quy trình sau:

Bước 1: Xác định môi trường sử dụng

Lưu chất của bạn là gì? (Hơi nước, khí nén, hóa chất hay nước nóng). Việc này sẽ giúp bạn chọn vật liệu thân van (Đồng/Inox/Thép) và gioăng làm kín phù hợp.

Bước 2: Kiểm tra thông số vận hành

• Xác định áp suất làm việc tối đa của hệ thống.

• Xác định áp suất cài đặt (thường cao hơn áp suất làm việc khoảng 10-15%).

• Xác định kích thước đường ống hiện tại.

Bước 3: Lắp đặt đúng kỹ thuật

• Không lắp ngược chiều dòng chảy.

• Không tự ý thay đổi (tháo lò xo, căn chỉnh lại) áp suất cài đặt nếu không có chuyên môn hoặc thiết bị đo kiểm.

• Đảm bảo đường xả của van được hướng về nơi an toàn, tránh xả thẳng vào khu vực có người qua lại.

Câu hỏi thường gặp (FAQ)

Van xả an toàn có tác dụng gì?

Thiết bị giúp bảo vệ hệ thống khỏi tình trạng quá áp bằng cách tự động xả lưu chất khi áp suất vượt mức cho phép, ngăn ngừa nguy cơ nổ hoặc hư hỏng thiết bị.

Van xả áp an toàn có cần bảo trì không?

Rất cần thiết. Cần kiểm tra định kỳ (thường là 6-12 tháng) để đảm bảo van không bị kẹt, rò rỉ và áp suất mở vẫn chính xác theo thiết kế.

Van xả áp an toàn khác gì van giảm áp?

Van xả áp an toàn là thiết bị bảo vệ (chỉ mở khi quá áp), còn van giảm áp là thiết bị điều khiển (duy trì áp suất ổn định liên tục).

Nên chọn van bằng vật liệu gì?

Chọn đồng cho hệ thống nước/khí thông thường; chọn inox cho các hệ thống có tính ăn mòn hoặc yêu cầu vệ sinh an toàn thực phẩm.

Vì sao van xả an toàn bị rò rỉ?

Thường do cặn bẩn bám vào ghế van, hoặc lò xo bị mỏi, hoặc do áp suất hệ thống đang nằm ở sát ngưỡng cài đặt của van.

Kết luận

Việc trang bị van xả an toàn không chỉ là tuân thủ tiêu chuẩn an toàn mà còn là cách bảo vệ tài sản và sự an toàn tính mạng cho đội ngũ vận hành. Một chiếc van phù hợp phải đáp ứng đúng áp suất cài đặt, vật liệu tương thích và được lắp đặt theo đúng quy chuẩn kỹ thuật. Đừng để một sai sót nhỏ trong việc lựa chọn thiết bị bảo vệ trở thành nguyên nhân gây ra hậu quả lớn cho hệ thống của bạn.

Việc lựa chọn đúng loại van – từ vật liệu cấu tạo, kích thước danh nghĩa cho đến áp suất cài đặt – đóng vai trò quyết định đến tuổi thọ của toàn bộ dây chuyền sản xuất. Đừng để những sai lầm trong việc chọn lựa thiết bị giá rẻ, không rõ nguồn gốc hay lắp đặt sai quy chuẩn trở thành gánh nặng chi phí bảo trì và rủi ro an toàn về sau. Đầu tư vào các sản phẩm van xả an toàn chất lượng ngay từ giai đoạn thiết kế là cách thông minh nhất để bảo vệ tài sản, tối ưu hóa quy trình sản xuất và khẳng định cam kết về an toàn lao động trong doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van xả an toàn
