Khớp Nối Mềm DN200: Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Tối Ưu

Trong các hệ thống đường ống công nghiệp quy mô lớn, việc duy trì sự ổn định trước các tác động của nhiệt độ và rung động cơ học là bài toán sống còn. Khớp nối mềm DN 200 chính là "vị cứu tinh" giúp triệt tiêu các rủi ro nứt vỡ, rò rỉ và bảo vệ các thiết bị đắt tiền như máy bơm, van công nghiệp. Với kích thước danh nghĩa lên đến 200mm, phụ kiện này đóng vai trò then chốt trong việc duy trì mạch máu của các nhà máy, đảm bảo hệ thống vận hành trơn tru ngay cả trong điều kiện khắc nghiệt nhất. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn khớp nối mềm DN 200 chuẩn chuyên gia.

Khớp nối mềm DN200 là gì? Định nghĩa chuẩn kỹ thuật

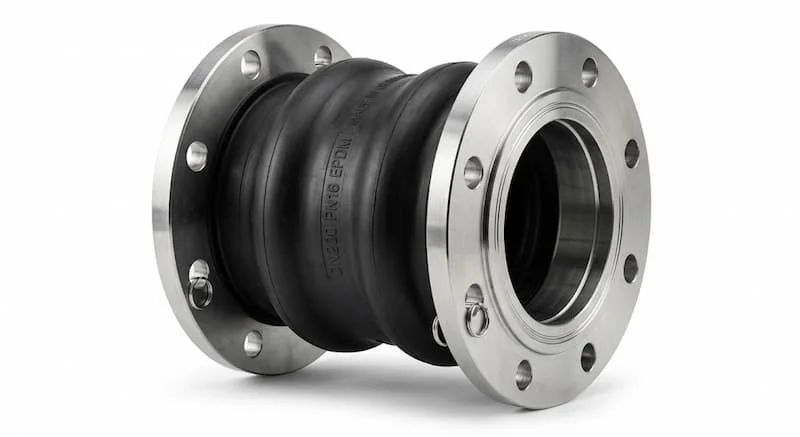

Khớp nối mềm DN 200 là thiết bị cơ khí chuyên dụng dùng để kết nối hai đoạn đường ống có đường kính danh nghĩa 200mm (tương đương khoảng 8 inch). Phụ kiện này được thiết kế với khả năng co giãn linh hoạt, giúp hấp thụ các rung động mạnh, bù đắp sai lệch vị trí do lắp đặt và triệt tiêu các biến dạng do giãn nở nhiệt gây ra.

Cấu tạo của một khớp nối mềm tiêu chuẩn bao gồm các thành phần cốt lõi:

• Thân khớp nối: Thường được làm từ cao su tổng hợp cao cấp (EPDM, NBR) hoặc inox (thép không gỉ) dạng ống lưới sóng.

• Lớp gia cường: Đối với loại cao su, bên trong thường có lớp vải nilon hoặc sợi thép để tăng cường khả năng chịu áp lực.

• Bộ phận kết nối: Chủ yếu sử dụng mặt bích (Flange) bằng thép hoặc inox để đảm bảo độ kín khít và chịu tải cho hệ thống lớn như DN200.

Nguyên lý hoạt động và vai trò của khớp nối mềm trong hệ thống lớn

Nguyên lý hoạt động của khớp nối mềm DN 200 dựa trên tính đàn hồi của vật liệu thân. Khi dòng lưu chất đi qua với áp suất biến thiên hoặc khi máy bơm khởi động tạo ra lực chấn động, khớp nối sẽ tự động co giãn hoặc uốn cong nhẹ để triệt tiêu năng lượng dư thừa.

Cơ chế bảo vệ chủ động

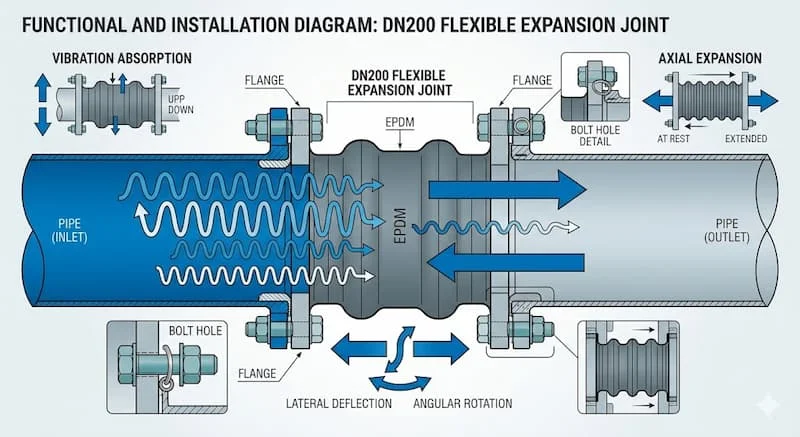

Khớp nối hoạt động như một "thiết bị giảm xóc" cho đường ống. Nó có thể hấp thụ chuyển động theo ba hướng chính: trục (axial), ngang (lateral) và góc (angular). Điều này đặc biệt quan trọng khi máy bơm vận hành tạo ra tần số rung động cao, nếu truyền trực tiếp vào ống cứng sẽ gây ra hiện tượng mỏi vật liệu và nứt vỡ mối hàn.

Vì sao DN200 cần sự "mềm mại"?

Kích thước DN200 tương ứng với lưu lượng chất lỏng rất lớn. Khi có sự thay đổi áp suất đột ngột (hiện tượng búa nước), lực tác động lên thành ống là cực kỳ khủng khiếp. Khớp nối mềm DN 200 tạo ra một "khoảng đệm lý tưởng", giúp giảm sốc áp lực và ngăn chặn tình trạng vỡ ống hoặc hỏng phớt máy bơm. Hệ thống càng lớn, độ cứng vững của ống thép càng cao, dẫn đến khả năng tự bù sai lệch kém, do đó khớp nối mềm trở thành thành phần bắt buộc.

Phân loại khớp nối mềm DN200 phổ biến hiện nay

Việc lựa chọn sai loại khớp nối không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn. Dưới đây là cách phân loại phổ biến dựa trên thực tế thi công:

Phân loại theo vật liệu

• Khớp nối mềm cao su DN200: Thường làm từ EPDM (cho nước sạch, nước thải) hoặc NBR (cho dầu, hóa chất nhẹ). Ưu điểm là khả năng giảm chấn cực tốt và giá thành phải chăng.

• Khớp nối mềm inox DN200: Chế tạo hoàn toàn từ thép không gỉ, chịu được nhiệt độ cực cao và môi trường hóa chất ăn mòn mạnh. Loại này thường có lớp lưới bện inox bọc ngoài để bảo vệ lõi sóng bên trong.

Phân loại theo cấu tạo và kết nối

• Đơn cầu và Đôi cầu: Khớp nối cao su đơn cầu (1 quả cầu) dùng cho nhu cầu cơ bản; đôi cầu (2 quả cầu) cho phép độ giãn nở và góc lệch lớn hơn.

• Kết nối mặt bích: Đây là tiêu chuẩn kết nối gần như duy nhất cho size DN200 để đảm bảo khả năng chịu áp Class 150, PN10 hoặc PN16. Kết nối ren rất hiếm khi xuất hiện ở kích thước lớn như thế này vì không đảm bảo độ kín.

Insight chuyên gia: Nếu hệ thống của bạn dẫn nước nóng trên 100°C hoặc hóa chất mạnh, đừng ngần ngại chọn inox. Ngược lại, với hệ thống bơm nước tòa nhà, khớp nối cao su EPDM là sự lựa chọn tối ưu về chi phí.

Thông số kỹ thuật quan trọng của khớp nối mềm DN 200

Để tránh rủi ro rò rỉ hoặc cháy nổ, bạn cần nắm vững các thông số kỹ thuật sau trước khi đặt hàng:

1. Áp suất làm việc (Pressure Rating): Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar). Một số hệ thống đặc biệt yêu cầu PN25.

2. Nhiệt độ làm việc: Cao su EPDM chịu đến khoảng 80-90°C, trong khi inox có thể chịu trên 400°C.

3. Tiêu chuẩn mặt bích: JIS (Nhật), DIN (Đức), ANSI (Mỹ) hoặc BS (Anh). Việc lệch tiêu chuẩn sẽ khiến các lỗ bulong không khớp nhau, dẫn đến không thể lắp đặt.

4. Độ co giãn cho phép: Cần tính toán độ giãn nở nhiệt của đường ống để chọn loại khớp nối có biên độ axial (dọc trục) phù hợp.

Cảnh báo: Sai lệch thông số áp suất hoặc tiêu chuẩn bích là nguyên nhân hàng đầu dẫn đến sự cố bục khớp nối ngay khi vừa vận hành thử nghiệm.

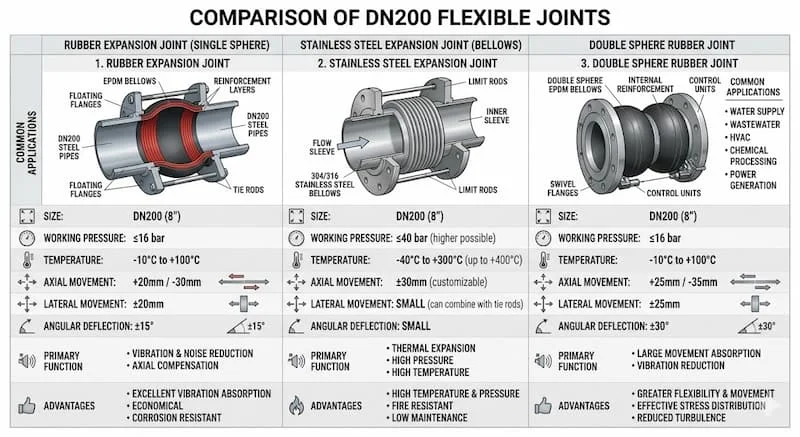

So sánh khớp nối mềm cao su và inox DN200

Ứng dụng thực tế: Khi nào bạn cần đến khớp nối mềm DN 200?

Kích thước DN200 thường xuất hiện trong các dự án hạ tầng và công nghiệp nặng:

• Hệ thống bơm phòng cháy chữa cháy (PCCC): Giảm rung chấn cho cụm bơm công suất lớn.

• Đường ống HVAC tòa nhà: Kết nối chiller, tháp giải nhiệt để tránh tiếng ồn truyền vào kết cấu.

• Nhà máy xử lý nước thải: Chống lại sự ăn mòn và rung động của dòng lưu chất hỗn tạp.

• Đường ống dẫn hơi (Steam): Sử dụng loại inox để bù giãn nở nhiệt cực lớn trên các đoạn ống dài.

Những sai lầm phổ biến và hậu quả nghiêm trọng

Nhiều đơn vị thi công thường chủ quan trong khâu lựa chọn và lắp đặt, dẫn đến những hậu quả đắt giá:

1. Dùng sai vật liệu: Lắp khớp nối cao su EPDM cho đường ống dẫn dầu dẫn đến hiện tượng trương nở và nứt vỡ nhanh chóng.

2. Lắp đặt sai trục: Khi hai đầu ống bị lệch quá mức cho phép, khớp nối luôn ở trạng thái căng cứng, làm giảm tuổi thọ vật liệu xuống chỉ còn vài tháng.

3. Không tính toán búa nước: Áp lực tức thời khi ngắt bơm đột ngột có thể làm văng mặt bích nếu không có thanh định vị (control rods).

Hậu quả: Rò rỉ lưu chất gây thất thoát tài sản, hỏng hóc máy bơm đắt tiền và thậm chí là gây mất an toàn cho nhân viên vận hành.

Hướng dẫn lắp đặt và Checklist chọn khớp nối mềm DN200

5 Bước chọn khớp nối đúng kỹ thuật

• Bước 1: Xác định lưu chất (Nước sạch, nước thải, dầu hay hơi nóng?).

• Bước 2: Kiểm tra áp suất tối đa của hệ thống (PN10 hay PN16?).

• Bước 3: Lựa chọn vật liệu thân (Cao su hay Inox?).

• Bước 4: Kiểm tra tiêu chuẩn mặt bích của hệ thống đang dùng (JIS, DIN...).

• Bước 5: Xác định khoảng cách lắp đặt (L) để chọn chiều dài khớp nối tương ứng.

Checklist lắp đặt an toàn

• Đảm bảo khớp nối không bị xoắn hoặc kéo giãn quá mức khi siết bulong.

• Siết bulong đều tay theo hình sao để mặt bích kín khít hoàn toàn.

• Sử dụng thanh định vị nếu lắp ở vị trí có độ rung động quá cao.

• Kiểm tra bề mặt mặt bích ống, đảm bảo phẳng và sạch rỉ sét trước khi lắp.

FAQ: Giải đáp thắc mắc về khớp nối mềm DN200

1. DN200 thực tế có kích thước là bao nhiêu mm?

DN200 là đường kính danh nghĩa, đường kính ngoài thực tế của ống thép tương ứng thường là khoảng 219mm.

2. Khớp nối mềm DN200 có thể chịu được áp suất bao nhiêu?

Hầu hết các sản phẩm trên thị trường được thiết kế chịu áp PN10 (10kg/cm2) hoặc PN16 (16kg/cm2).

3. Tại sao khớp nối cao su của tôi bị nứt chỉ sau vài tháng?

Nguyên nhân thường do nhiệt độ môi trường hoặc lưu chất vượt quá ngưỡng cho phép, hoặc khớp nối bị tiếp xúc trực tiếp với tia UV/ánh nắng mặt trời mà không có mái che.

4. Có thể dùng khớp nối mềm inox cho nước thải không?

Có thể, nhưng inox 304 có thể bị ăn mòn nếu nước thải chứa nhiều clorua. Inox 316 là lựa chọn an toàn hơn nhưng chi phí sẽ cao hơn.

5. Làm sao để biết khớp nối cần phải thay thế?

Quan sát bề mặt nếu thấy xuất hiện các vết nứt chân chim (với cao su) hoặc có hiện tượng rỉ sét, rò rỉ nước tại mặt bích thì cần lên kế hoạch thay thế ngay.

Kết luận

Khớp nối mềm DN200 không chỉ là một phụ kiện kết nối đơn thuần mà là "hệ thống bảo hiểm" cho toàn bộ đường ống công nghiệp. Việc hiểu đúng bản chất vật liệu và tuân thủ quy trình kỹ thuật khi lựa chọn sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và đảm bảo hệ thống vận hành bền bỉ theo thời gian.

Nếu bạn đang băn khoăn về thông số kỹ thuật hoặc cần tư vấn giải pháp chống rung hiệu quả nhất cho hệ thống của mình, hãy liên hệ ngay với chúng tôi để nhận được hỗ trợ từ đội ngũ kỹ sư giàu kinh nghiệm đối với khớp nối mềm DN200.
