Mặt Bích Cổ Hàn (Weld Neck Flange): Giải Pháp Tối Ưu Cho Hệ Thống Áp Lực Cao

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống công nghiệp, việc đảm bảo sự an toàn tại các điểm nối là yếu tố sống còn. Giữa hàng loạt các loại phụ kiện kết nối, mặt bích cổ hàn (Weld Neck Flange) nổi lên như một tiêu chuẩn vàng cho những môi trường khắc nghiệt nhất. Không chỉ đơn thuần là một thiết bị nối, nó là "lá chắn" bảo vệ toàn bộ hệ thống trước áp suất cực lớn và sự biến thiên nhiệt độ đột ngột. Nếu bạn đang tìm kiếm một giải pháp bền vững và đáng tin cậy, hiểu sâu về loại mặt bích này là bước đầu tiên để tối ưu hóa hiệu suất vận hành.

Mặt bích cổ hàn là gì? Định nghĩa và đặc điểm chuẩn SEO

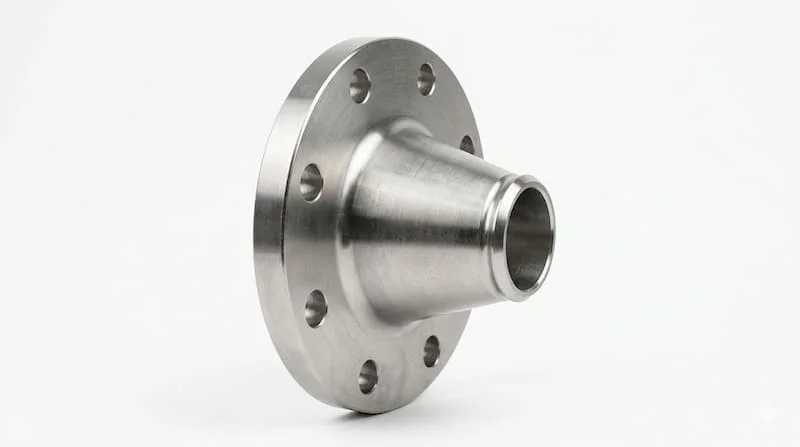

Weld Neck Flange là loại phụ kiện đường ống (flange) được thiết kế đặc trưng với một phần cổ dài (neck) nhô lên, có hình dạng nón cụt. Điểm khác biệt lớn nhất là nó được kết nối với ống bằng phương pháp hàn đối đầu (butt weld) trực tiếp tại đầu cổ bích. Thiết kế này giúp chuyển dịch ứng suất tập trung từ mặt bích sang ống, từ đó tăng cường đáng kể độ bền cho toàn bộ liên kết.

Sản phẩm sở hữu những đặc điểm nhận dạng cốt lõi:

• Có cổ dài (Neck): Phần cổ này được vát mép để chuẩn bị cho quá trình hàn đối đầu, khớp hoàn toàn với độ dày của ống.

• Hàn đối đầu (Butt Weld): Tạo ra một mối nối đồng nhất về vật liệu, giúp dòng lưu chất lưu thông mượt mà, giảm thiểu tối đa hiện tượng nhiễu loạn.

• Khả năng chịu lực: Do có cấu tạo hình nón, loại bích này có khả năng phân phối áp lực vô cùng đồng đều.

Nguyên lý hoạt động của Weld Neck Flange

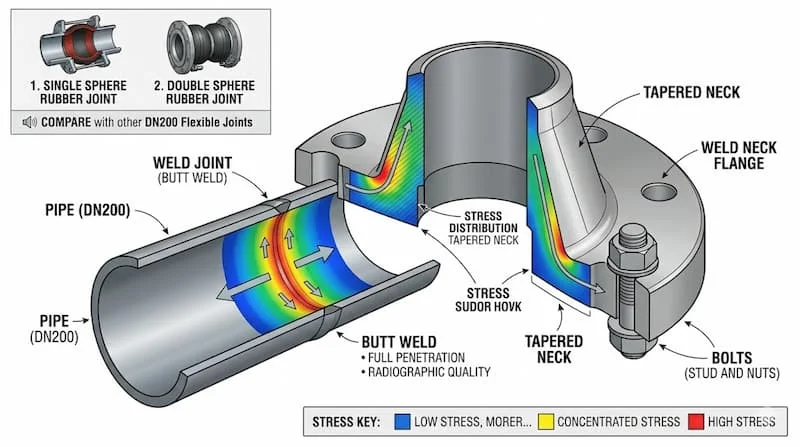

Nguyên lý vận hành của Weld Neck Flange dựa trên sự kết hợp hoàn hảo giữa hình học và cơ học. Khi hệ thống vận hành, áp suất và lực tải sẽ được truyền từ ống qua phần cổ vát của bích rồi mới đến thân bích chính.

Cơ chế phân bổ lực:

Thiết kế hình nón của phần cổ đóng vai trò như một bộ giảm chấn ứng suất. Thay vì tập trung lực tại một điểm nối duy nhất (như các loại bích hàn lồng), Weld Neck Flange chia sẻ tải trọng dọc theo chiều dài của cổ. Điều này giúp giảm thiểu nguy cơ mỏi vật liệu tại các vị trí yếu của mối nối.

Vai trò trong hệ thống:

• Tăng độ bền vững: Mối hàn đối đầu mang lại sự liên kết chắc chắn nhất trong các loại mối nối cơ khí.

• Giảm nguy cơ nứt vỡ: Nhờ giảm tập trung ứng suất, hệ thống có thể chịu được các rung động mạnh hoặc sự giãn nở nhiệt mà không lo bị nứt gãy.

Vì sao cổ dài lại chịu lực tốt hơn? Thực tế, phần cổ dài giúp tạo ra một khoảng cách an toàn, tránh để nhiệt độ cao từ quá trình hàn gây ảnh hưởng trực tiếp đến cấu trúc của mặt bích. Đồng thời, độ vát của cổ bích tương ứng với độ dày thành ống, tạo ra một đường chảy liền mạch, giảm áp lực lên các điểm uốn của hệ thống.

Phân loại Weld Neck Flange chuyên sâu

Để đáp ứng các yêu cầu kỹ thuật đa dạng, Weld Neck Flange được phân loại dựa trên hai tiêu chí chính: tiêu chuẩn sản xuất và vật liệu cấu thành.

Theo tiêu chuẩn sản xuất

Việc tuân thủ tiêu chuẩn đảm bảo tính lắp lẫn và an toàn kỹ thuật toàn cầu:

• ANSI / ASME: Thường dùng cho các hệ thống công nghiệp tại Mỹ và các dự án dầu khí quốc tế (ví dụ: B16.5).

• JIS (Japanese Industrial Standards): Phổ biến trong các hệ thống máy móc, nhà máy theo công nghệ Nhật Bản (ví dụ: 10K, 20K).

• DIN (Deutsches Institut für Normung): Tiêu chuẩn của Đức, phổ biến tại thị trường châu Âu.

Theo vật liệu cấu thành

• Thép carbon (Carbon Steel): Dùng cho môi trường thông thường như nước, khí nén.

• Inox (304, 316): Chuyên dùng cho các môi trường hóa chất ăn mòn, thực phẩm hoặc dược phẩm nhờ khả năng chống oxy hóa tuyệt vời.

• Thép hợp kim (Alloy Steel): Lựa chọn số một cho các hệ thống nhiệt độ siêu cao hoặc môi trường đặc thù trong ngành năng lượng.

Thông số kỹ thuật quan trọng của Weld Neck Flange

Việc hiểu sai thông số không chỉ dẫn đến việc không thể lắp đặt mà còn gây ra những rủi ro cháy nổ, rò rỉ nghiêm trọng. Dưới đây là các chỉ số bạn cần đặc biệt lưu tâm:

• Kích thước danh nghĩa (DN, Inch): Phải tương ứng chính xác với kích thước của đường ống hiện có.

• Cấp áp lực (Pressure Class): Phân dải từ Class 150, 300, 600, cho đến 2500. Cấp áp lực càng cao, bích càng dày và nặng.

• Kiểu bề mặt (Face):

  • RF (Raised Face): Bề mặt có gờ nhô lên, phổ biến nhất.

  • FF (Flat Face): Bề mặt phẳng.

  • RTJ (Ring Type Joint): Dùng cho áp suất cực cao bằng cách sử dụng vòng đệm kim loại.

• Độ dày thành cổ (Schedule): Phải khớp với Schedule của ống để mối hàn đối đầu đạt chất lượng tốt nhất.

Insight chuyên gia: Một sai sót nhỏ trong việc chọn Schedule (độ dày cổ) có thể khiến việc hàn đối đầu trở nên bất khả thi hoặc tạo ra "gờ" bên trong ống, gây xói mòn mối hàn theo thời gian.

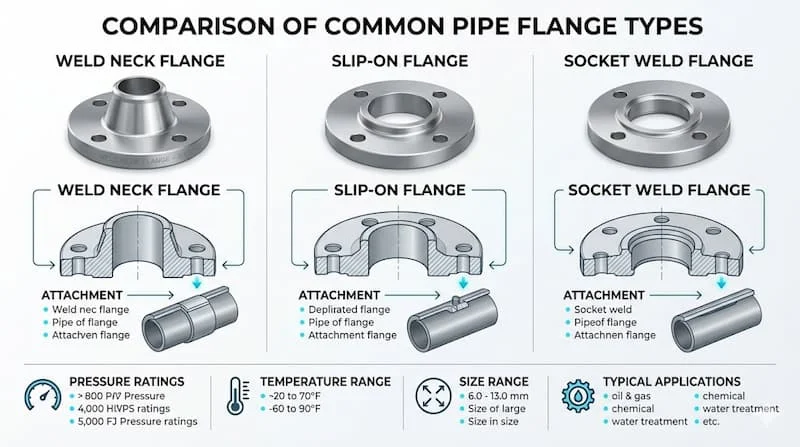

So sánh Weld Neck Flange với các loại flange khác

Để hiểu vì sao Weld Neck Flange có giá trị cao, hãy nhìn vào bảng so sánh kỹ thuật dưới đây:

Kết luận: Weld Neck Flange là lựa chọn không thể thay thế cho các hệ thống "khó tính" đòi hỏi sự an toàn tuyệt đối, trong khi Slip-on phù hợp cho các hệ thống nước hoặc khí nén áp suất thấp để tiết kiệm chi phí.

Ứng dụng thực tế: Khi nào nên dùng Weld Neck Flange?

Không phải hệ thống nào cũng cần đến sự xa xỉ của Weld Neck Flange. Tuy nhiên, trong các trường hợp sau, đây là ưu tiên bắt buộc:

1. Hệ thống áp lực cao: Đường ống dẫn khí gas, dầu thô hoặc hệ thống thủy lực công suất lớn.

2. Môi trường nhiệt độ biến thiên: Các nhà máy nhiệt điện, lò hơi nơi vật liệu liên tục co giãn.

3. Hóa chất độc hại: Nơi rò rỉ dù chỉ một giọt cũng gây thảm họa môi trường.

4. Dầu khí và hàng hải: Những nơi đòi hỏi độ bền cơ học cao trước tác động của sóng biển và áp suất khai thác.

Sai lầm phổ biến: Nhiều đơn vị vì tiết kiệm đã dùng bích Slip-on cho hệ thống hơi nóng áp suất cao. Kết quả là sau một thời gian vận hành, ứng suất tập trung làm nứt mối hàn chân bích, gây rò rỉ hơi và mất an toàn nghiêm trọng.

Hướng dẫn cách chọn Weld Neck Flange đúng kỹ thuật

Để chọn được sản phẩm chuẩn xác, hãy tuân thủ quy trình 5 bước:

• Bước 1: Xác định áp suất làm việc tối đa (PN hoặc Class).

• Bước 2: Xác định nhiệt độ vận hành (để chọn vật liệu chịu nhiệt phù hợp).

• Bước 3: Chọn vật liệu dựa trên tính chất lưu chất (nước, dầu, hóa chất).

• Bước 4: Chọn tiêu chuẩn khớp với hệ thống hiện tại (ANSI, JIS, DIN).

• Bước 5: Kiểm tra Schedule của ống để chọn độ dày cổ bích tương ứng.

Checklist lắp đặt an toàn

• Đảm bảo thợ hàn có chứng chỉ hàn đối đầu chuyên nghiệp.

• Kiểm tra bề mặt làm kín (Face) không bị trầy xước.

• Sử dụng gioăng (Gasket) phù hợp với môi trường nhiệt và áp.

• Siết bulong theo thứ tự đối xứng (hình sao) với lực siết chuẩn.

• Thực hiện thử áp (Hydrotest) trước khi đưa vào vận hành chính thức.

FAQ: Những câu hỏi thường gặp

1. Weld Neck Flange khác gì bích slip-on?

Weld Neck Flange có cổ dài và hàn đối đầu, chịu áp lực tốt hơn nhiều so với bích slip-on vốn chỉ hàn lồng và hàn hai mặt chân bích.

2. Có thể dùng mặt bích cổ hàn cho hệ thống nước dân dụng không?

Có thể, nhưng không cần thiết và gây lãng phí lớn. Bích rỗng hoặc bích ren là đủ cho các nhu cầu này.

3. Tại sao giá của mặt bích cổ hàn luôn cao hơn các loại khác?

Do cấu tạo phức tạp, tốn nhiều vật liệu hơn và quy trình đúc/gia công phần cổ đòi hỏi kỹ thuật chính xác cao.

4. Kỹ thuật hàn đối đầu có khó không?

Rất khó. Nó yêu cầu việc vát mép chuẩn và thợ hàn phải kiểm soát được độ ngấu của mối hàn bên trong ống để tránh làm hẹp dòng chảy.

5. Khi nào không nên dùng loại bích này?

Trong các không gian lắp đặt quá chật hẹp không đủ diện tích cho phần cổ bích, hoặc các hệ thống tạm thời, áp suất thấp.

Kết luận

Mặt bích cổ hàn chính là sự đầu tư thông minh cho tính bền vững và an toàn của hệ thống đường ống. Dù chi phí ban đầu và yêu cầu kỹ thuật lắp đặt cao hơn, nhưng lợi ích về khả năng chịu áp, chống rò rỉ và tuổi thọ vận hành là không thể phủ nhận. Việc chọn sai loại flange có thể dẫn đến những rủi ro khủng khiếp về người và của.

Nếu bạn đang băn khoăn về tiêu chuẩn hoặc vật liệu phù hợp cho dự án của mình, đừng ngần ngại liên hệ với các đơn vị cung cấp uy tín để được tư vấn kỹ thuật chi tiết. Một hệ thống mạnh mẽ bắt đầu từ những mắt xích nối vững chắc nhất đối với mặt bích cổ hàn.
