Flange DN40 Là Gì? Cẩm Nang Thông Số Và Kỹ Thuật Lắp Đặt Chuẩn Chuyên Gia

Trong ngành kỹ thuật đường ống, flange DN40 (mặt bích DN40) được ví như một "khớp nối" linh hồn cho các hệ thống công suất trung bình. Tuy là một linh kiện nhỏ bé, nhưng nếu thiếu sự hiểu biết chuyên sâu về các tiêu chuẩn quốc tế, bạn rất dễ rơi vào cái bẫy "mua về không lắp được". Bài viết này sẽ phân tích chi tiết từ định nghĩa, nguyên lý vận hành đến các sai lầm kinh điển khi lựa chọn Mặt Bích DN40, giúp bạn tối ưu hóa hệ thống và tiết kiệm chi phí vận hành.

Flange DN40 là gì? Định nghĩa và những hiểu lầm phổ biến

Mặt Bích DN40 là loại mặt bích được thiết kế chuyên dụng cho các đường ống có đường kính danh nghĩa (Nominal Diameter) là 40mm. Chức năng chính của nó là tạo ra một điểm kết nối tháo rời giữa các đoạn ống với nhau, hoặc giữa ống với van, máy bơm và các thiết bị phụ trợ khác thông qua hệ thống bulong và gioăng làm kín.

Tuy nhiên, người mua cần đặc biệt lưu ý hai thông số dễ gây nhầm lẫn:

• DN40 ≈ 1.5 inch: Trong hệ inch, DN40 thường được quy đổi tương đương với ống 1.5 inch. Tuy nhiên, đây chỉ là giá trị danh định để gọi tên, không phải kích thước thực tế chính xác từng milimet.

• DN ≠ OD (Outer Diameter): DN40 không có nghĩa là đường kính ngoài của mặt bích hay của ống là 40mm. Thực tế, đường kính ngoài của ống thép dùng cho DN40 thường xấp xỉ 48.3mm.

Nguyên lý hoạt động của Mặt Bích DN40: Nghệ thuật của sự làm kín

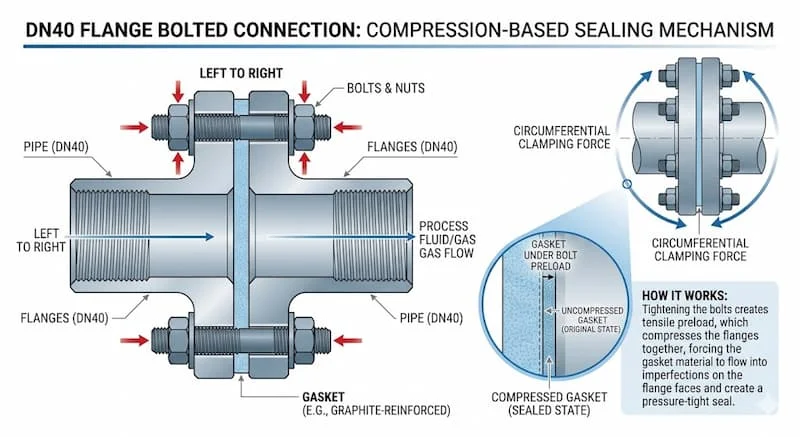

Nguyên lý cốt lõi của Mặt Bích DN40 không nằm ở việc chỉ bắt bulong cho chặt, mà là sự cân bằng giữa lực nén và độ đàn hồi.

Cơ chế vận hành:

1. Tiếp xúc bề mặt: Hai mặt bích được đặt đối diện nhau qua một thiết bị làm kín là gioăng (gasket).

2. Lực siết bulong: Khi siết các bulong, lực ép sẽ nén gioăng vào các rãnh hoặc bề mặt của mặt bích.

3. Biến dạng tạo kín: Gioăng bị biến dạng nhẹ, điền đầy vào các kẽ hở siêu nhỏ trên bề mặt bích, ngăn chặn hoàn toàn lưu chất thoát ra ngoài.

Vì sao DN đúng nhưng vẫn rò rỉ?

Câu trả lời nằm ở tiêu chuẩn. Một mặt bích DN40 chuẩn JIS (Nhật Bản) có độ dày và tâm lỗ bulong khác hoàn toàn với chuẩn ANSI (Mỹ). Nếu bạn cố tình lắp lẫn, lực ép sẽ không đồng đều, dẫn đến rò rỉ ngay cả khi bạn siết bulong cực chặt. Ngoài ra, độ phẳng của bề mặt bích và chất lượng gioăng cũng là những yếu tố quyết định "sống còn" đến độ kín của hệ thống.

Phân loại Mặt Bích DN40 phổ biến: Khi nào dùng loại nào?

Dựa vào mục đích sử dụng và môi trường lưu chất, Mặt Bích DN40 được chia thành nhiều dòng khác nhau:

Theo kiểu dáng kết nối

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống, chịu được áp suất và nhiệt độ cao, chống rung cực tốt.

• Slip-on Flange (Bích hàn lồng): Ống được lồng vào trong bích rồi mới hàn. Loại này dễ lắp đặt và rẻ hơn bích cổ hàn.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ bảo trì.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren, phù hợp cho các hệ thống không được phép hàn hoặc áp suất thấp.

Theo vật liệu

• Thép Carbon (A105): Phổ biến nhất trong công nghiệp dầu khí, hơi nóng nhờ độ bền cao.

• Inox (304, 316): Chuyên dụng cho thực phẩm, hóa chất nhờ khả năng chống ăn mòn tuyệt đối.

• Nhựa PVC/PPR: Dùng trong hệ thống xử lý nước sinh hoạt, hồ bơi hoặc môi trường hóa chất nhẹ.

Thông số kỹ thuật Mặt Bích DN40

Lựa chọn Mặt Bích DN40 không chỉ là chọn kích thước, mà là chọn "ngôn ngữ kỹ thuật" đồng bộ. Nếu sai tiêu chuẩn, bạn sẽ đối mặt với tình trạng không thể bắt được bulong vì tâm lỗ bị lệch.

Insight chuyên gia: Hãy luôn kiểm tra thông số PCD. Đây là "mật mã" để hai mặt bích có thể kết nối được với nhau. Chỉ cần lệch 1-2mm, bạn sẽ phải khoan lại lỗ hoặc bỏ hoàn toàn mặt bích đó.

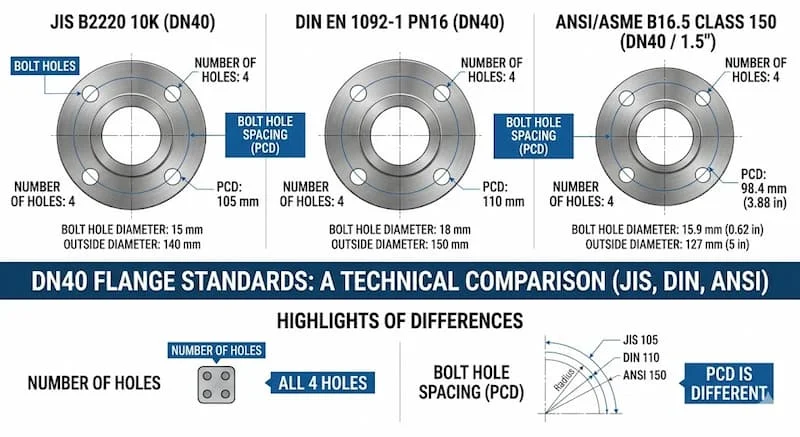

So sánh các tiêu chuẩn Mặt Bích DN40 quốc tế

Dù cùng tên gọi là DN40, nhưng "quốc tịch" của mặt bích quyết định tất cả.

• Hệ JIS (Nhật Bản): Thường gọn nhẹ, phổ biến trong các máy móc nhập khẩu từ Nhật, Hàn.

• Hệ DIN (Đức/Châu Âu): Độ dày mặt bích thường lớn hơn, tiêu chuẩn khắt khe về vật liệu.

• Hệ ANSI/ASME (Mỹ): Sử dụng đơn vị Class (150, 300...). Kích thước lỗ bulong thường to và chắc chắn hơn.

Kết luận: DN40 của JIS 10K không bao giờ lắp vừa vào DN40 của ANSI Class 150. Đừng bao giờ tin rằng cứ cùng DN là sẽ lắp được.

Mặt Bích DN40 dùng trong hệ thống nào và các sai lầm kinh điển

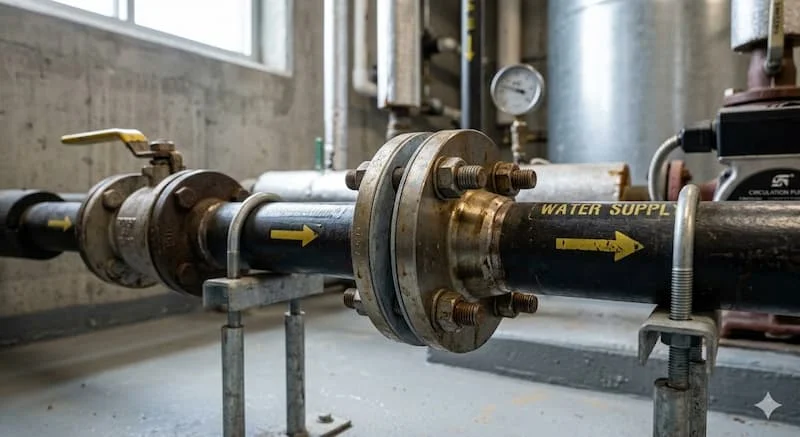

Với kích thước vừa phải, Mặt Bích DN40 hiện diện trong:

• Hệ thống HVAC (điều hòa không khí trung tâm) của tòa nhà.

• Đường ống cấp thoát nước sạch và xử lý nước thải.

• Hệ thống bơm tăng áp công nghiệp nhẹ.

• Các piping phụ trợ trong nhà máy hóa chất và thực phẩm.

Sai lầm phổ biến khiến bạn mất tiền:

1. Nhầm lẫn DN và OD: Mua bích có đường kính ngoài 40mm (quá bé) thay vì bích cho ống DN40.

2. Quên kiểm tra áp lực: Dùng bích PN10 cho hệ thống PN16 dẫn đến biến dạng bích và rò rỉ.

3. Chọn sai vật liệu: Dùng bích thép cho nước mặn dẫn đến rỉ sét thủng lỗ chỉ sau vài tháng.

Hướng dẫn và Checklist chọn mua/lắp đặt chuẩn xác

5 Bước chọn Mặt Bích DN40 đúng kỹ thuật

1. Xác định tiêu chuẩn gốc: Hệ thống hiện tại đang dùng JIS, DIN hay ANSI?

2. Xác định áp suất: Áp suất tối đa của máy bơm hoặc dòng chảy là bao nhiêu?

3. Chọn vật liệu: Lưu chất có ăn mòn không? Nhiệt độ là bao nhiêu?

4. Kiểm tra PCD: Đo khoảng cách tâm lỗ bulong của thiết bị cũ để đối chiếu.

5. Kiểm tra độ dày: Đảm bảo độ dày bích đáp ứng tiêu chuẩn an toàn.

Checklist lắp đặt an toàn

• Vệ sinh bề mặt bích sạch sẽ, không để lại vết rỉ sét hay keo cũ.

• Đặt gioăng nằm chính tâm, không bị lệch hoặc biến dạng.

• Siết bulong theo hình chéo (hình sao): Giúp lực ép phân bổ đều, tránh vênh bích.

• Không siết quá lực ngay lần đầu, hãy siết từng vòng từ nhẹ đến chặt.

• Thực hiện test áp suất bằng nước trước khi vận hành chính thức.

FAQ: Giải đáp nhanh về flange DN40

1. DN40 có phải là 1.5 inch không?

Trong hầu hết trường hợp là đúng, nhưng khi mua hàng bạn nên gọi theo tiêu chuẩn (ví dụ: bích 1.5 inch Class 150) để nhà cung cấp giao đúng loại.

2. Vì sao flange DN40 của tôi không lắp vừa vào bơm?

Khả năng cao là do sai tiêu chuẩn. Máy bơm thường dùng chuẩn JIS 10K, nếu bạn mua bích chuẩn DIN PN16 thì tâm lỗ sẽ bị lệch.

3. Nên chọn bích mạ kẽm hay bích đen?

Bích mạ kẽm chống rỉ tốt hơn, phù hợp cho hệ thống nước. Bích đen thường dùng cho hệ thống xăng dầu hoặc những nơi sẽ sơn phủ sau khi hàn.

4. Có thể dùng bích DN50 thay cho DN40 không?

Hoàn toàn không. Kích thước lỗ trong và lỗ bulong khác nhau sẽ khiến hệ thống không kín và không thể lắp đặt.

Kết luận

Việc lựa chọn và lắp đặt flange DN40 tưởng chừng đơn giản nhưng lại đòi hỏi sự tỉ mỉ về thông số kỹ thuật. Một sai lệch nhỏ về tiêu chuẩn hay áp lực cũng có thể dẫn đến hậu quả rò rỉ lưu chất, gây lãng phí tài chính và nguy hiểm cho người vận hành. Hãy luôn bám sát vào bộ ba: Tiêu chuẩn - Vật liệu - Áp lực để đảm bảo hệ thống của bạn luôn bền bỉ nhất đối với flange DN40.
