1010Flange 10 Inch Là Gì? Phân Tích Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong các hệ thống đường ống công nghiệp quy mô lớn, việc kết nối an toàn và bền vững là yếu tố then chốt quyết định hiệu suất vận hành. Flange 10 inch (mặt bích 10 inch) đóng vai trò là "mắt xích" quan trọng trong việc liên kết các đoạn ống, van và thiết bị có kích thước lớn. Tuy nhiên, do kích thước bề mặt rộng và yêu cầu khắt khe về áp lực, việc hiểu rõ thông số kỹ thuật của loại phụ kiện này là bắt buộc để tránh những sự cố rò rỉ đắt giá. Bài viết này sẽ phân tích chuyên sâu về Mặt Bích 10 inch, giúp bạn có cái nhìn toàn diện từ lý thuyết đến thực thi.

Flange 10 inch là gì? Định nghĩa và quy cách định danh chuẩn

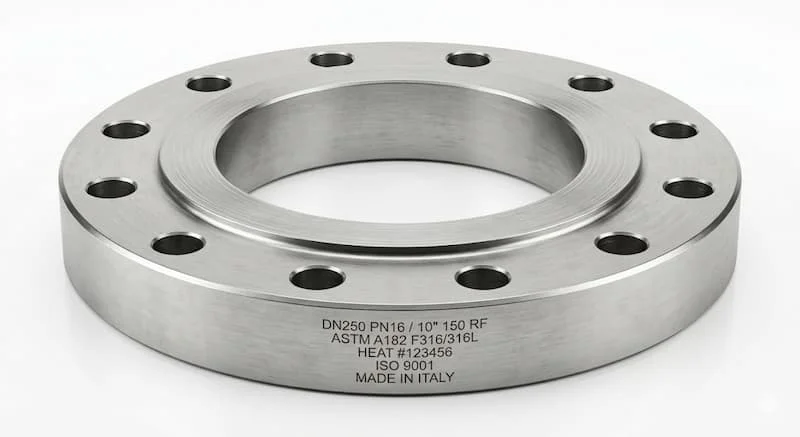

Mặt Bích 10 inch là loại mặt bích được thiết kế để sử dụng cho đường ống có kích thước danh nghĩa là 10 inch. Trong hệ thống đo lường quốc tế, kích thước này thường được gọi tương đương là DN250. Đây là kích thước phổ biến trong các trục ống chính của nhà máy hoặc hệ thống cấp thoát nước đô thị.

Cần lưu ý sự khác biệt trong định danh để tránh sai sót khi đặt hàng:

• 10 inch ≈ DN250: Đây là kích thước danh nghĩa, dùng để gọi tên chung cho các phụ kiện đi kèm đường ống 10 inch.

• Không hoàn toàn giống OD: Đường kính ngoài (Outer Diameter) của ống 10 inch thực tế thường là 273mm (theo chuẩn ASME) hoặc có sự sai lệch nhẹ tùy theo độ dày thành ống (Schedule).

• Chức năng: Kết nối ống với ống, ống với van, máy bơm hoặc bịt kín đầu ống (đối với bích mù).

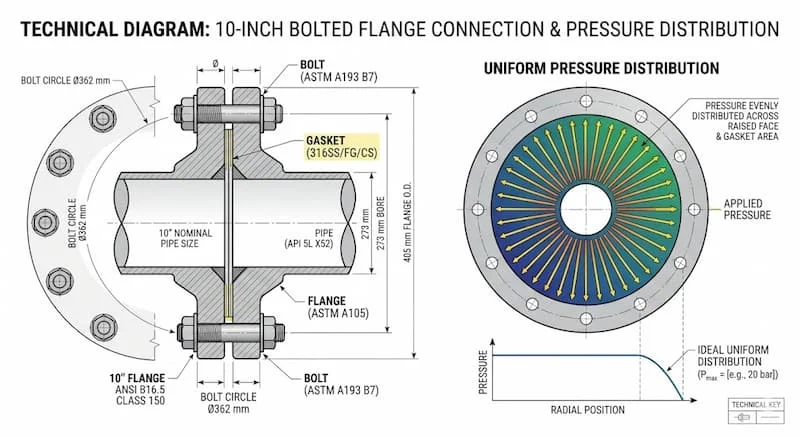

Nguyên lý hoạt động của Mặt Bích 10 inch

Cơ chế vận hành của Mặt Bích 10 inch dựa trên nguyên lý nén cơ học để tạo ra sự kín khít tuyệt đối. Khi hai mặt bích được đặt đối diện, một lớp gioăng (gasket) sẽ được kẹp ở giữa. Hệ thống bulong bao quanh sẽ tạo lực siết cực lớn để ép gioăng điền đầy vào các rãnh siêu nhỏ trên bề mặt bích.

Các yếu tố quyết định độ kín

• Lực siết bulong: Phải đảm bảo đủ lớn để thắng được áp suất bên trong đường ống nhưng không quá mức làm biến dạng bích.

• Độ phẳng bề mặt: Bất kỳ vết xước hay sự lồi lõm nào trên bề mặt tiếp xúc cũng là mầm mống cho sự rò rỉ.

• Chất lượng gioăng: Gioăng phải phù hợp với nhiệt độ và hóa chất của lưu chất bên trong.

Vì sao flange lớn như 10 inch dễ rò rỉ hơn?

Do diện tích bề mặt tiếp xúc lớn, chỉ cần một sự lệch trục nhẹ hoặc lực siết không đều giữa các bulong, mặt bích sẽ bị vênh. Ở kích thước 10 inch, số lượng bulong thường từ 12 đến 16 con, việc siết không đúng thứ tự sẽ khiến áp lực phân bổ không đồng đều, dẫn đến hiện tượng "xì" ngay khi hệ thống tăng áp.

Phân loại Mặt Bích 10 inch phổ biến trên thị trường

Tùy vào điều kiện vận hành, người ta chia Mặt Bích 10 inch thành các dòng sản phẩm đặc thù:

Theo chủng loại kết nối

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu. Đây là loại chịu áp lực cao và chống rung tốt nhất, thường dùng cho dầu khí.

• Slip-on Flange (Bích hàn lồng): Ống được lồng vào trong bích và hàn cả hai mặt. Ưu điểm là dễ lắp đặt, giá thành hợp lý cho các hệ thống nước, HVAC.

• Blind Flange (Bích mù): Dùng để bịt đầu ống, cho phép tháo ra để kiểm tra hoặc mở rộng hệ thống sau này.

• Threaded Flange (Bích ren): Dùng cho các hệ thống không được phép hàn, thường chỉ dùng ở áp suất thấp.

Theo vật liệu cấu thành

• Thép Carbon (A105): Chịu lực tốt, giá rẻ, dùng cho nước và hơi nóng.

• Inox (304, 316): Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm.

• Thép hợp kim: Chịu nhiệt độ siêu cao trong các nhà máy nhiệt điện.

Thông số kỹ thuật Mặt Bích 10 inch cần nắm vững

Để chọn đúng Mặt Bích 10 inch, bạn không thể chỉ dựa vào kích thước 10 inch. Sai lệch tiêu chuẩn sẽ dẫn đến việc không thể lắp khớp các lỗ bulong.

• Kích thước danh nghĩa: 10 inch / DN250.

• Cấp áp lực:

  • Hệ Mỹ: Class 150, 300, 600, 900...

  • Hệ Châu Âu/Việt Nam: PN10, PN16, PN25...

• Tiêu chuẩn sản xuất: ANSI/ASME (Mỹ), JIS (Nhật), DIN (Đức).

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quan trọng nhất để khớp nối hai mặt bích.

• Số lượng lỗ bulong: Thường là 12 lỗ cho Class 150 hoặc 16 lỗ cho các cấp áp lực cao hơn.

Insight chuyên gia: Sai PCD dù chỉ vài milimet sẽ khiến việc bắt bulong trở nên bất khả thi. Hãy luôn kiểm tra tiêu chuẩn của van hoặc máy bơm trước khi mua mặt bích.

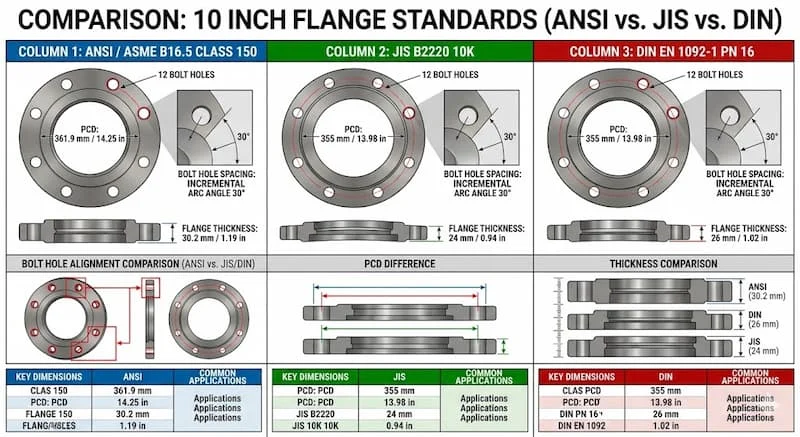

So sánh các tiêu chuẩn Mặt Bích 10 inch

Kết luận: Một chiếc Mặt Bích 10 inch chuẩn ANSI không bao giờ lắp vừa vào hệ thống đang dùng chuẩn JIS 10K. Đừng bao giờ chủ quan khi chỉ nhìn vào con số "10 inch".

Ứng dụng thực tế và các sai lầm cần tránh

Mặt Bích 10 inch thường xuất hiện trong:

• Hệ thống trục cấp nước chính của khu công nghiệp.

• Đường ống dẫn dầu thô, khí đốt áp suất cao.

• Hệ thống giải nhiệt Chiller (HVAC) trong các tòa nhà cao tầng.

• Dây chuyền xử lý hóa chất quy mô lớn.

Sai lầm phổ biến:

1. Nhầm lẫn giữa 10" và DN250: Dẫn đến sai lệch về độ dày hoặc tiêu chuẩn lỗ.

2. Chọn sai vật liệu: Dùng bích thép cho môi trường hóa chất dẫn đến rỉ sét thủng bích chỉ sau vài tháng.

3. Không tính đến áp lực dư: Chọn bích Class 150 cho hệ thống có áp suất đột biến vượt ngưỡng 20 bar.

Hậu quả: Rò rỉ lưu chất gây thất thoát tài sản, ô nhiễm môi trường và nguy hiểm tính mạng cho công nhân vận hành.

Hướng dẫn cách chọn và Checklist lắp đặt đúng kỹ thuật

5 Bước chọn Mặt Bích 10 inch chuẩn xác:

• Bước 1: Xác định tiêu chuẩn của thiết bị đang có (ANSI, JIS hay DIN?).

• Bước 2: Xác định áp suất vận hành tối đa để chọn Class/PN phù hợp.

• Bước 3: Lựa chọn vật liệu dựa trên tính chất hóa học và nhiệt độ lưu chất.

• Bước 4: Kiểm tra thông số PCD và số lỗ bulong trên bảng tiêu chuẩn.

• Bước 5: Xác định kiểu bích (Cổ hàn, hàn lồng hay bích mù).

Checklist lắp đặt (Quy tắc vàng):

• Kiểm tra bề mặt bích: Phải sạch, không có vết trầy xước sâu.

• Gioăng phải nằm đúng tâm, không bị lệch.

• Siết bulong theo hình sao (đối xứng): Đây là kỹ thuật bắt buộc để mặt bích không bị vênh.

• Sử dụng cờ lê lực để đảm bảo các bulong có lực siết đồng nhất.

• Thực hiện test rò rỉ ở áp suất 1.5 lần áp suất vận hành trước khi nghiệm thu.

FAQ: Giải đáp thắc mắc về Mặt Bích 10 inch

1. Flange 10 inch có phải luôn là DN250 không?

Trong hầu hết các tài liệu kỹ thuật, chúng tương đương nhau. Tuy nhiên, kích thước chi tiết (PCD, đường kính ngoài) sẽ khác nhau tùy theo tiêu chuẩn bạn chọn.

2. Tôi có thể dùng bích 10 inch chuẩn JIS cho van chuẩn ANSI không?

Không. Tâm lỗ bulong và độ dày của hai tiêu chuẩn này hoàn toàn khác nhau. Bạn sẽ không thể xỏ bulong qua được.

3. Vì sao flange 10 inch của tôi bị xì nước dù đã siết rất chặt?

Có thể bạn đã siết bulong không đều tay theo hình sao, làm mặt bích bị vênh một bên. Hoặc bề mặt bích đã bị rỗ rỉ từ trước.

4. Khi nào nên chọn bích inox 10 inch?

Khi hệ thống dẫn thực phẩm, hóa chất ăn mòn hoặc lắp đặt ở môi trường gần biển để tránh rỉ sét.

5. Flange lớn có cần bảo trì đặc biệt không?

Có, định kỳ nên kiểm tra độ chặt của bulong vì rung động hệ thống có thể làm lỏng các mối nối lớn.

Kết luận

Flange 10 inch là một thành phần quan trọng nhưng cũng đầy thách thức trong thiết kế đường ống. Sự thành công của một hệ thống không chỉ nằm ở kích thước 10 inch mà nằm ở sự đồng bộ về tiêu chuẩn và kỹ thuật lắp đặt. Việc chọn sai phụ kiện không chỉ gây thiệt hại về kinh tế mà còn tiềm ẩn rủi ro hệ thống.

Hy vọng bài viết đã cung cấp cho bạn những insight giá trị để đưa ra quyết định chính xác nhất. Nếu bạn đang cần tư vấn sâu hơn về kỹ thuật hoặc tìm kiếm nguồn hàng flange 10 inch chất lượng cao, hãy liên hệ ngay với các chuyên gia trong ngành.
