Flanges Là Gì? Cẩm Nang Chuyên Sâu Về Mặt Bích Trong Hệ Thống Công Nghiệp

Trong thế giới cơ khí và xây dựng hệ thống đường ống, Mặt Bích đóng vai trò là "mắt xích" sống còn, quyết định sự ổn định và an toàn của toàn bộ công trình. Dù bạn đang vận hành một nhà máy hóa chất quy mô lớn hay lắp đặt hệ thống phòng cháy chữa cháy dân dụng, việc thấu hiểu về các loại mặt bích là điều kiện tiên quyết để tối ưu hóa hiệu suất và chi phí. Bài viết này sẽ phân tích chi tiết từ định nghĩa, nguyên lý hoạt động đến cách lựa chọn loại Mặt Bích phù hợp nhất cho dự án của bạn.

Flanges là gì? Định nghĩa chuẩn xác về mặt bích

Flanges (hay còn gọi là mặt bích) là các chi tiết cơ khí dạng đĩa, được sử dụng để kết nối các đoạn ống, van, máy bơm hoặc các thiết bị phụ trợ khác lại với nhau để tạo thành một hệ thống dẫn chất lỏng hoặc khí hoàn chỉnh.

Khác với phương pháp hàn trực tiếp, Mặt Bích cho phép tháo lắp linh hoạt, giúp quá trình bảo trì, kiểm tra và thay thế linh kiện trở nên dễ dàng hơn. Một bộ kết nối mặt bích hoàn chỉnh thường bao gồm ba thành phần không thể tách rời:

• Mặt bích (Flange): Thành phần chính có các lỗ để xỏ bulong.

• Bulong (Bolts): Phụ kiện tạo lực liên kết giữa hai mặt bích.

• Gioăng làm kín (Gasket): Lớp đệm nằm giữa hai mặt bích để ngăn chặn sự rò rỉ lưu chất.

Nguyên lý hoạt động của Mặt Bích: Cơ chế làm kín tuyệt đối

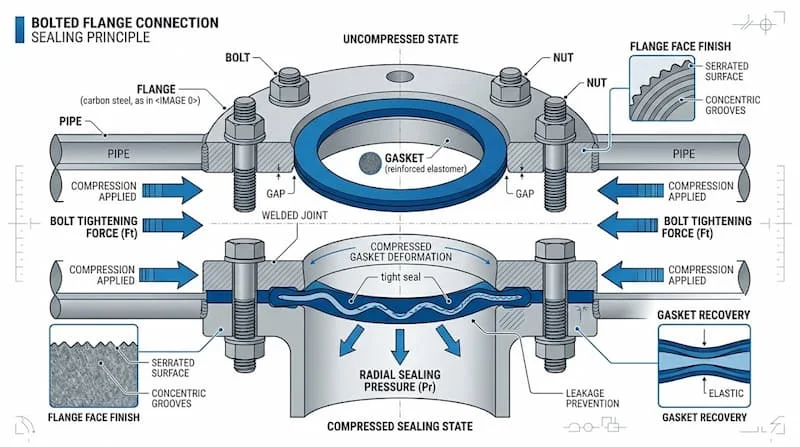

Nguyên lý hoạt động của Mặt Bích dựa trên sự kết hợp giữa lực nén cơ học và khả năng biến dạng của vật liệu đệm. Khi chúng ta tiến hành siết chặt các bulong, một lực ép cực lớn được tạo ra, ép chặt hai bề mặt bích lại với nhau.

Tại đây, gioăng làm kín (gasket) sẽ bị nén lại, điền đầy vào các rãnh li ti hoặc những điểm không bằng phẳng trên bề mặt mặt bích. Quá trình này tạo ra một rào cản vật lý ngăn không cho chất lưu (nước, dầu, khí) thoát ra ngoài môi trường.

Tại sao hệ thống mặt bích thường bị rò rỉ?

Trên thực tế, rò rỉ thường xảy ra do sự mất cân bằng trong tam giác lực:

• Lực siết không đủ hoặc không đều: Khiến gioăng không được nén đủ để lấp đầy các khoảng hở.

• Chọn sai loại Gasket: Ví dụ, dùng gioăng cao su cho hệ thống hơi nóng khiến gioăng bị nóng chảy.

• Bề mặt mặt bích bị rỗ hoặc không phẳng: Tạo ra các "kênh đào" nhỏ để lưu chất len lỏi qua dù đã siết chặt bulong.

Các loại Mặt Bích phổ biến và tiêu chí lựa chọn

Để đáp ứng các dải áp suất và môi trường làm việc khác nhau, kỹ thuật cơ khí đã phân hóa Mặt Bích thành nhiều thiết kế chuyên biệt. Việc lựa chọn đúng loại không chỉ đảm bảo an toàn mà còn giúp tiết kiệm ngân sách đáng kể.

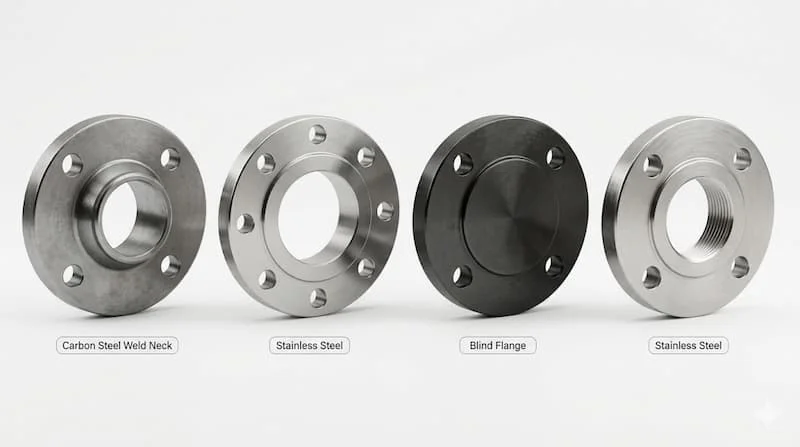

1. Weld Neck Flange (Mặt bích cổ hàn)

Đây là loại mặt bích có phần cổ dài, được hàn đối đầu với ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, giảm sự tập trung áp suất ở chân mặt bích.

• Khi nào dùng: Sử dụng trong các hệ thống có áp lực cực cao, nhiệt độ biến thiên liên tục hoặc môi trường độc hại.

2. Slip-On Flange (Mặt bích lồng ống)

Loại này có đường kính trong lớn hơn đường kính ống một chút để có thể lồng ống vào bên trong và hàn cả mặt trong lẫn mặt ngoài.

• Khi nào dùng: Phù hợp cho hệ thống áp suất thấp, dễ lắp đặt và điều chỉnh độ dài ống linh hoạt hơn.

3. Blind Flange (Mặt bích mù)

Là loại bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các họng chờ.

• Khi nào dùng: Khi cần ngăn dòng chảy để thử áp hoặc kết thúc một nhánh đường ống tạm thời.

4. Socket Weld và Threaded Flange

• Socket Weld: Dùng cho ống kích thước nhỏ, áp suất cao.

• Threaded (Mặt bích ren): Kết nối bằng ren, không cần hàn, cực kỳ hữu ích trong môi trường dễ cháy nổ nơi cấm các hoạt động sinh lửa.

Thông số kỹ thuật quan trọng của Mặt Bích

Khi mua sắm hoặc thiết kế, bạn không thể chỉ nói "tôi cần một cái mặt bích". Các kỹ sư cần những thông số định danh chính xác để tránh những sai lầm chết người.

• Kích thước định danh (Nominal Size): Tính theo DN (mm) hoặc Inch. Ví dụ DN50 tương đương với ống 2 inch.

• Cấp áp suất (Pressure Class): Phổ biến nhất là Class 150, 300, 600, 900, 1500, 2500 (theo chuẩn ASME) hoặc PN10, PN16, PN25 (theo chuẩn châu Âu).

• Tiêu chuẩn sản xuất (Standards):

  • ANSI / ASME: Chuẩn Mỹ (phổ biến nhất toàn cầu).

  • JIS: Chuẩn Nhật Bản (thường dùng trong tàu thủy và máy móc Á Đông).

  • DIN / EN: Chuẩn châu Âu.

• Vật liệu (Materials): Thép carbon (A105), Inox (304, 316), hoặc thép hợp kim chịu nhiệt.

Insight chuyên gia: Sai lầm kinh điển là cố gắng lắp mặt bích chuẩn JIS vào hệ thống đang dùng chuẩn ANSI. Dù kích thước ống giống nhau, nhưng khoảng cách lỗ bulong sẽ lệch nhau vài milimet, khiến việc lắp đặt là không thể.

So sánh các loại Mặt Bích theo ứng dụng thực tế

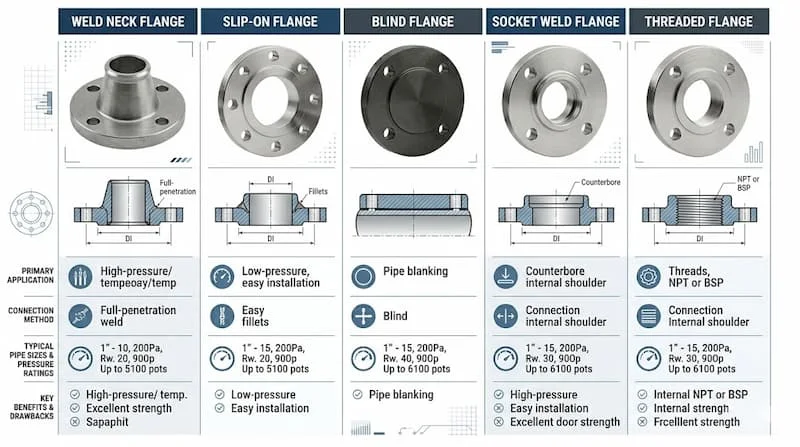

Dưới đây là bảng so sánh giúp bạn có cái nhìn nhanh để đưa ra quyết định mua hàng:

Kết luận: Không có loại Mặt Bích tốt nhất, chỉ có loại phù hợp nhất với thông số vận hành và ngân sách của dự án.

Mặt Bích được dùng trong những hệ thống nào?

Nhờ tính linh hoạt, mặt bích xuất hiện ở khắp mọi nơi trong đời sống và công nghiệp:

1. Hệ thống cấp thoát nước: Kết nối các đường ống lớn và trạm bơm đô thị.

2. Ngành dầu khí: Yêu cầu mặt bích chịu được áp lực nghìn PSI và chống ăn mòn từ dầu thô.

3. Công nghiệp hóa chất: Sử dụng mặt bích Inox để chống lại sự tàn phá của axit và kiềm.

4. Hệ thống HVAC: Kết nối các chiller, tháp giải nhiệt trong các tòa nhà cao tầng.

5. Chế biến thực phẩm: Sử dụng mặt bích vi sinh có bề mặt siêu phẳng để tránh vi khuẩn trú ngụ.

Những sai lầm phổ biến có thể dẫn đến thảm họa

Việc sử dụng Mặt Bích sai cách không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ nổ hệ thống hoặc rò rỉ hóa chất độc hại.

• Nhầm lẫn tiêu chuẩn: Như đã đề cập, lắp sai tiêu chuẩn dẫn đến việc phải khoan lại lỗ hoặc thay mới toàn bộ thiết bị.

• Quên dùng Gasket hoặc dùng sai loại: Một hệ thống hơi nóng 200°C nếu dùng gioăng nhựa thường sẽ gây bục vỡ chỉ sau vài giờ hoạt động.

• Siết bulong tùy tiện: Việc siết quá chặt một bên và lỏng một bên khiến mặt bích bị vênh, tạo khe hở cho chất lưu thoát ra.

• Sử dụng mặt bích cũ bị rỉ sét: Độ dày của bích bị giảm đi do ăn mòn sẽ không còn đủ khả năng chịu áp suất thiết kế ban đầu.

Hướng dẫn cách chọn và checklist lắp đặt Mặt Bích đúng kỹ thuật

Quy trình 5 bước chọn mặt bích

1. Bước 1: Xác định áp lực và nhiệt độ tối đa của hệ thống để chọn Class/PN.

2. Bước 2: Chọn tiêu chuẩn đồng bộ với các thiết bị hiện có (Van, Bơm).

3. Bước 3: Chọn vật liệu phù hợp với môi chất (Nước dùng thép, Axit dùng Inox).

4. Bước 4: Chọn kiểu kết nối (Hàn cổ, lồng hay ren) tùy theo trình độ thi công.

5. Bước 5: Kiểm tra kỹ kích thước định danh của ống.

Checklist lắp đặt an toàn

• Vệ sinh bề mặt mặt bích sạch sẽ, không bám dầu mỡ hay rỉ sét.

• Kiểm tra gioăng làm kín không bị nứt, rách.

• Đặt gioăng đồng tâm với mặt bích.

• Bắt buộc: Siết bulong theo thứ tự hình sao (đối xứng) để lực ép được phân bổ đều nhất.

• Kiểm tra rò rỉ bằng xà phòng hoặc máy đo áp suất trước khi đưa vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về Mặt Bích

1. Flanges và fittings khác nhau như thế nào?

Fittings (như co, tê, măng xông) thường dùng để nối cố định ống. Flanges dùng để tạo kết nối có thể tháo rời, thường được lắp ở các vị trí cần bảo trì thường xuyên như van hoặc máy bơm.

2. Khi nào nên dùng blind flange thay vì nút bịt hàn?

Dùng Blind Flange khi bạn có ý định mở rộng đường ống trong tương lai hoặc cần mở ra để vệ sinh bên trong ống. Nút bịt hàn là kết nối vĩnh viễn, muốn mở phải cắt ống.

3. Mặt bích nào chịu áp lực tốt nhất?

Weld Neck Flange (mặt bích cổ hàn) là loại chịu áp lực và rung động tốt nhất nhờ thiết kế chuyển tiếp ứng suất thông minh.

4. Có thể dùng chung tiêu chuẩn bích ANSI cho JIS được không?

Không. Dù cùng kích thước ống nhưng cấu tạo lỗ bulong khác nhau hoàn toàn. Bạn phải dùng bộ chuyển đổi hoặc chọn đúng tiêu chuẩn ngay từ đầu.

5. Tại sao mặt bích inox vẫn bị rỉ ở vị trí kết nối?

Thường do dùng bulong bằng thép thường cho mặt bích inox gây ra hiện tượng ăn mòn điện hóa, hoặc do gasket chứa thành phần oxy hóa. Nên dùng đồng bộ vật liệu inox cho cả bích và bulong.

Kết luận

Flanges không đơn thuần là những miếng thép vô tri, chúng là lá chắn bảo vệ sự an toàn cho con người và máy móc trong mọi hệ thống dòng chảy. Việc hiểu đúng, chọn đúng và lắp đúng mặt bích sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa và tránh được những tai nạn lao động đáng tiếc.

Nếu bạn đang băn khoăn về việc lựa chọn tiêu chuẩn mặt bích cho công trình của mình, đừng ngần ngại liên hệ với các chuyên gia kỹ thuật để nhận được sự tư vấn chính xác nhất đối với Flanges.
