Bích Hàn Là Gì? Cẩm Nang Chuyên Sâu Về Phụ Kiện Kết Nối Áp Lực Cao

Trong bối cảnh công nghiệp hóa hiện đại, sự an toàn và bền vững của hệ thống đường ống luôn là ưu tiên hàng đầu của các kỹ sư. Để đảm bảo các mối nối không bị rò rỉ dưới áp suất cực lớn, Welding Flange đã trở thành giải pháp tiêu chuẩn không thể thay thế. Phụ kiện này không chỉ đơn thuần là một miếng thép kết nối, mà là "lá chắn" bảo vệ toàn bộ dây chuyền sản xuất khỏi những sự cố bục vỡ nguy hiểm. Bài viết này sẽ phân tích chi tiết tại sao Welding Flange lại là lựa chọn tối ưu cho các hệ thống yêu cầu kỹ thuật khắt khe nhất hiện nay.

Bích hàn là gì? Định nghĩa và đặc điểm cốt lõi

Bích hàn (Welding Flange) là loại mặt bích được thiết kế để kết nối cố định với đường ống thông qua phương pháp hàn nhiệt. Thay vì sử dụng các vòng ren dễ bị lỏng lẻo theo thời gian, mối liên kết hàn tạo ra một sự đồng nhất về vật liệu giữa ống và bích, hình thành một khối vững chắc.

Loại phụ kiện này sở hữu những đặc điểm kỹ thuật vượt trội:

• Liên kết cố định: Sau khi hàn, bích và ống trở thành một thực thể duy nhất, không bị xê dịch bởi rung động mạnh.

• Độ bền cơ học cực cao: Khả năng chịu lực kéo và lực nén tại điểm nối tốt hơn bất kỳ phương pháp kết nối cơ khí nào khác.

• Tối ưu khả năng chống rò rỉ: Triệt tiêu hoàn toàn các khe hở li ti, đảm bảo lưu chất không thể thoát ra ngoài môi trường.

Nguyên lý hoạt động của Welding Flange: Tại sao lại chịu lực tốt nhất?

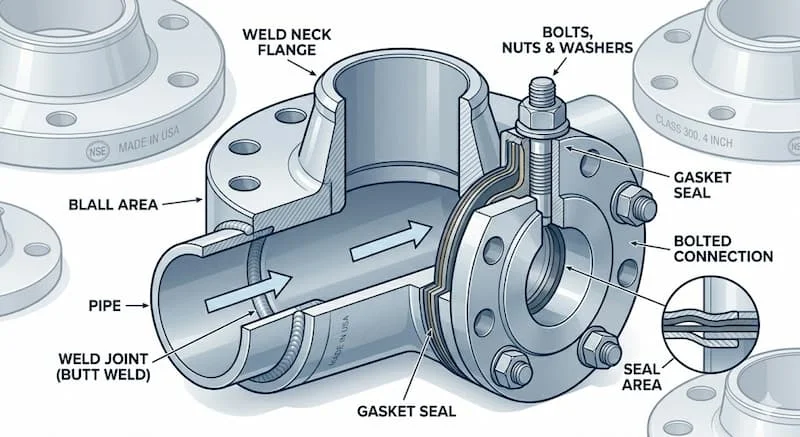

Nguyên lý hoạt động của Welding Flange dựa trên sự kết hợp giữa liên kết hóa lý (hàn) và liên kết cơ học (bulong). Một bộ kết nối hoàn chỉnh sẽ bao gồm hai mặt bích được hàn vào hai đầu ống, kẹp giữa là một gioăng (gasket) và được siết chặt bằng hệ thống bulong.

Cơ chế làm kín và chịu tải:

• Hàn trực tiếp: Mối hàn bù (fillet weld) hoặc hàn đối đầu (butt weld) giúp chuyển dịch toàn bộ ứng suất từ ống sang bích một cách đồng đều.

• Nén gioăng: Khi siết bulong, lực ép nén gioăng làm kín các khoảng trống giữa hai bề mặt bích, ngăn chặn rò rỉ.

Vì sao Welding Flange chịu lực tốt hơn các loại khác?

Chính nhờ mối hàn làm tan chảy và hòa trộn kim loại, điểm nối không còn là "điểm yếu" mà trở thành phần khỏe nhất của hệ thống. Tuy nhiên, rò rỉ vẫn có thể xảy ra nếu kỹ thuật hàn không đạt chuẩn, tạo ra các bọt khí (rỗ hàn) hoặc vết nứt chân chim khiến áp suất cao len lỏi qua.

Phân loại Welding Flange phổ biến trong công nghiệp

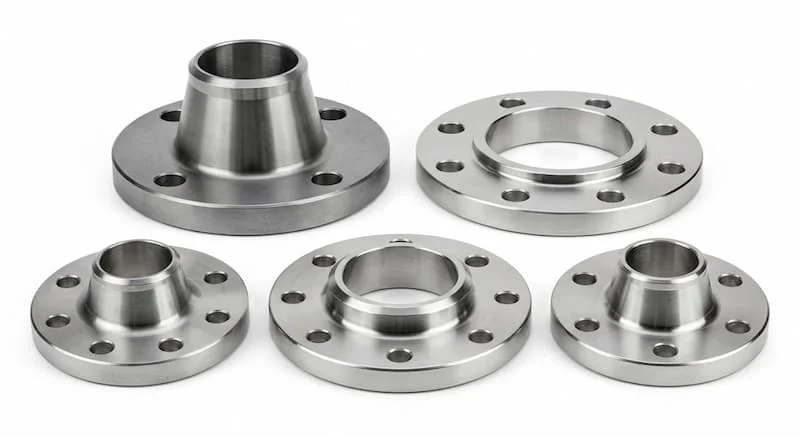

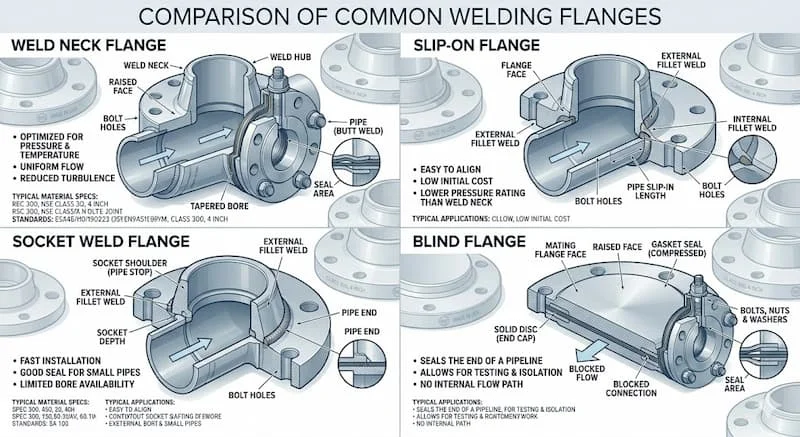

Tùy thuộc vào yêu cầu về áp suất và vị trí lắp đặt, người ta chia Welding Flange thành nhiều dòng chuyên biệt:

1. Weld Neck Flange (Bích cổ hàn)

Đặc trưng bởi phần cổ dài được hàn đối đầu trực tiếp với ống. Đây là loại bích cao cấp nhất, phân phối ứng suất cực tốt.

• Ứng dụng: Hệ thống áp lực siêu cao, nhiệt độ biến thiên liên tục.

2. Slip-On Flange (Welding Flange lồng)

Ống được lồng vào bên trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài.

• Ứng dụng: Dễ thi công, giá thành thấp, phù hợp cho hệ thống áp suất trung bình.

3. Socket Weld Flange (Welding Flange bọc đũa)

Chỉ dùng cho các đường ống có kích thước nhỏ nhưng yêu cầu áp suất cao. Ống được đưa vào một khấc lồi bên trong bích rồi mới hàn.

4. Blind Flange (Bích mù)

Tuy không hàn trực tiếp vào ống để dẫn chảy, nhưng bích mù thường được dùng kết hợp với các loại Welding Flange khác để đóng kín đầu ống hoặc kiểm tra áp suất.

Thông số kỹ thuật quan trọng

Khi lựa chọn Welding Flange, việc sai lệch dù chỉ một thông số nhỏ cũng có thể dẫn đến thảm họa rò rỉ hoặc không thể lắp đặt.

• Kích thước định danh: Tính theo DN (mm) hoặc Inch. Cần đảm bảo đường kính trong của bích khớp hoàn toàn với đường kính ngoài của ống.

• Cấp áp lực (Class/PN): Các chuẩn phổ biến như Class 150, 300, 600... hoặc PN10, PN16, PN25. Áp lực càng cao, bích càng dày và số lỗ bulong càng nhiều.

• Tiêu chuẩn sản xuất:

  • ANSI/ASME: Chuẩn Mỹ (thường dùng trong ngành dầu khí).

  • JIS: Chuẩn Nhật Bản (phổ biến tại các nhà máy Á Đông).

  • DIN: Chuẩn Đức (ứng dụng rộng rãi trong hệ thống hơi).

• Vật liệu: Thép carbon (chống chịu va đập), Inox 304/316 (chống ăn mòn), thép hợp kim (chịu nhiệt độ cực cao).

Insight: Việc lắp nhầm bích chuẩn JIS vào hệ thống chuẩn ANSI là lỗi phổ biến nhất, gây lãng phí chi phí và đình trệ thi công do sai lệch tâm lỗ bulong.

So sánh Welding Flange với các loại kết nối khác

Kết luận: Nếu hệ thống của bạn vận hành lưu chất dễ cháy, hóa chất mạnh hoặc áp suất trên 10 bar, Welding Flange là lựa chọn an toàn duy nhất.

Ứng dụng thực tế và sai lầm cần tránh

Welding Flange là linh hồn của các hệ thống:

• Dẫn dầu thô và khí đốt tự nhiên.

• Đường ống hóa chất tại các khu công nghiệp.

• Hệ thống lò hơi, nồi hơi và hơi nước bão hòa.

• Nhà máy nhiệt điện và xử lý nước thải quy mô lớn.

Sai lầm phổ biến khiến hệ thống gặp nguy hiểm:

1. Hàn không đúng kỹ thuật: Thợ hàn không có chứng chỉ hoặc mối hàn bị ngậm xỉ.

2. Chọn sai vật liệu: Dùng bích thép carbon cho môi trường hóa chất gây rỉ sét nhanh chóng.

3. Bỏ qua bước kiểm tra: Không siêu âm mối hàn hoặc không thử áp (Hydrotest) trước khi vận hành.

4. Sử dụng gioăng kém chất lượng: Khiến bề mặt bích bị mài mòn và rò rỉ lưu chất.

Hướng dẫn cách chọn và Checklist lắp đặt đúng kỹ thuật

5 Bước chọn Welding Flange chuẩn:

1. Xác định áp suất làm việc tối đa của hệ thống.

2. Tra cứu tiêu chuẩn bích đồng bộ với thiết bị (Van, máy bơm).

3. Lựa chọn vật liệu dựa trên tính chất hóa học của lưu chất.

4. Quyết định loại bích (Cổ hàn hay hàn lồng) theo ngân sách và trình độ thợ.

5. Kiểm tra kích thước độ dày ống để chọn lỗ bích phù hợp.

Checklist khi thi công:

• Mối hàn được thực hiện bởi thợ có tay nghề, bề mặt mịn, đều.

• Làm sạch bề mặt tiếp xúc của bích, loại bỏ hoàn toàn rỉ sét.

• Sử dụng gioăng (Gasket) có kích thước tương ứng.

• Siết bulong theo thứ tự đối xứng (hình sao) để lực ép đồng đều.

• Thực hiện test áp suất để đảm bảo độ kín tuyệt đối.

FAQ: Giải đáp thắc mắc về Welding Flange

1. Welding Flange khác gì bích ren?

Welding Flange tạo liên kết vĩnh viễn, chịu áp lực và rung động tốt hơn hẳn bích ren. Bích ren chỉ dùng cho ống nhỏ và áp suất thấp.

2. Có thể tháo rời hệ thống Welding Flange không?

Có thể tháo tại vị trí bulong để bảo trì thiết bị, nhưng phần mặt bích đã hàn vào ống là cố định. Muốn bỏ bích phải cắt ống.

3. Tại sao Welding Flange bị rò rỉ ngay cả khi vừa mới lắp?

Nguyên nhân chủ yếu do bề mặt bích bị vênh trong quá trình hàn nhiệt hoặc do siết bulong không đều tay làm gioăng bị lệch.

4. Bích hàn có dùng được cho môi trường thực phẩm không?

Được, nếu bạn chọn bích hàn Inox 316 và sử dụng phương pháp hàn vi sinh để đảm bảo vệ sinh.

Kết luận

Bích hàn là giải pháp kết nối bền vững nhất dành cho các hệ thống công nghiệp áp lực cao. Việc đầu tư đúng loại bích, đúng tiêu chuẩn và tuân thủ quy trình lắp đặt không chỉ giúp hệ thống vận hành trơn tru mà còn là bảo hiểm an toàn cho con người và tài sản. Chọn sai phụ kiện có thể dẫn đến rủi ro cháy nổ hoặc đình trệ sản xuất, gây thiệt hại khôn lường đối với bích hàn.
